Вчора зібрав черговий пристрій. Додатковий стоп сигнал на діодахпірання. Даний пристрій на вподобаному мікроконтролері сімействаPIC. А саме PIC16F628A. Крім безпосередньо стоп сигналу пристрійтак само вміє відображати сигнали поворотів, аварійки і задньогоходу.В моєму автомобілі крім індикації заднього ходу реалізованийтак само і звуковий сигнал. > Схема пристрою наведена намалюнку

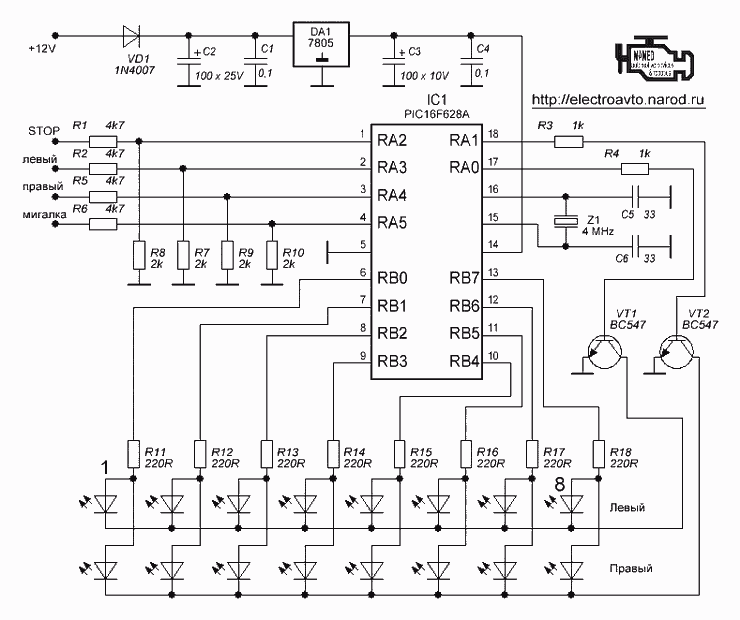

Схема стоп-сигналу
Докладніше тут
В порівнянні з автором моя схема трохи змінена.В авторськомупристрої було всього 16 діодів.Я захотів більше.На схемі пристроювидно що живлення діодів йде через обмежувальні резистори, номіналом 220 Ом. З контролера виходять 5 Вольт. 2, 2-2, 4 ВольтаЗ'єднавши послідовно 2 діоди отримуємо 4, 4 Вольта і той же струм0, 02 А. Обмежувальний резистор досить 30-33 Ома. 0, 1 Вт. У менезнайшлися 36 Ом 0, 125 Вт. Це дало можливість збільшити кількістьдіодів до 32 шт. Плата пристрою була підігнана до розміру штатноголіхтаря доп.Стоп-сигналу 2107.
Ну і трохи фото процесу та демонстраційне відео роботипристрою> Розвів свою печатку

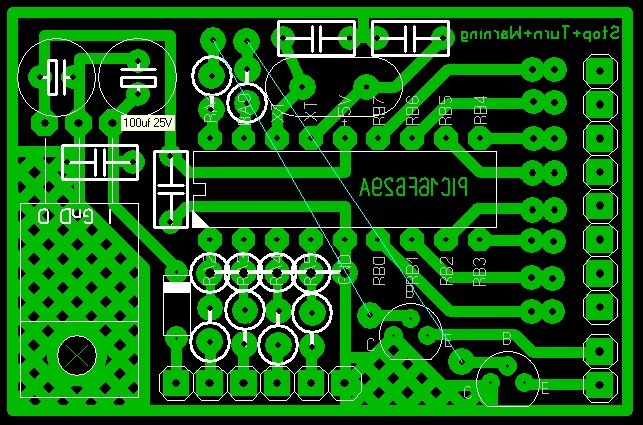

Друк під звичайні радіо деталі, у мене немає CMD як у автора

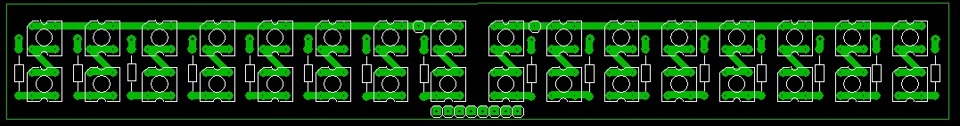

Друк під ліхтар
У автора діоди зібрані на кабель канал. Я спочатку планувавробити ліхтар на піранії. Сумнівався лише в тому, чи вийде 2 рядидіодів з погляду харчування. З'єднання плат між собою і доріжок прирозведенні плат передбачено гнучким шлейфом. -сигналу

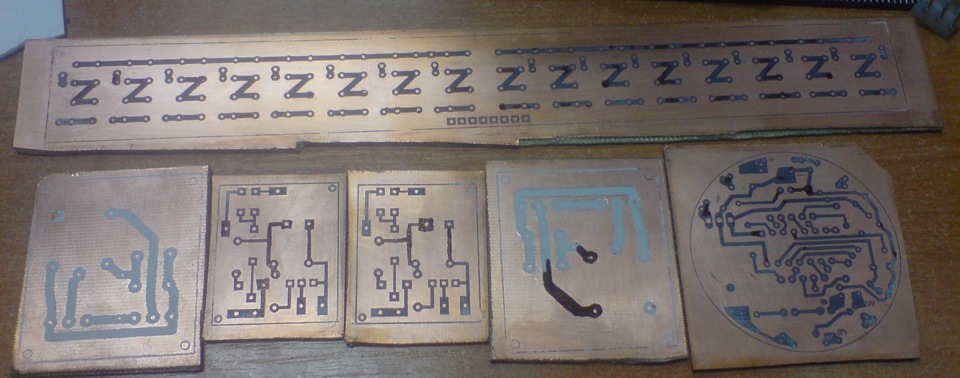

Метод лазерної праски
про травилися

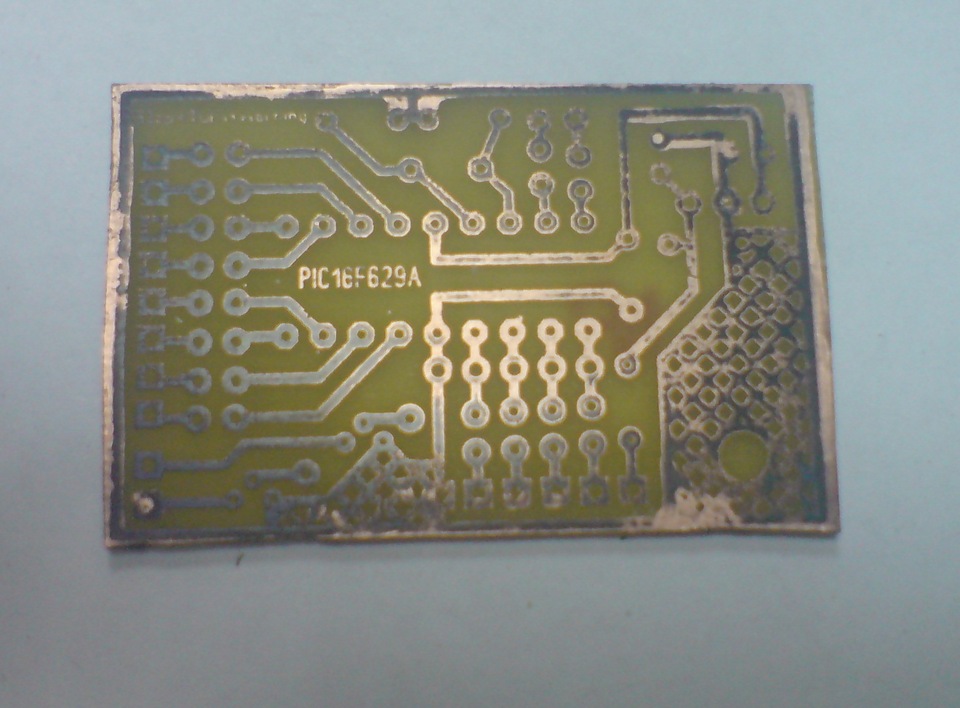

про свердлилися
про поділися
про паялися :)
Ну і кінцевий варіант пристрої. Плата поки що закріплена доліхтаря, щоб нічого не відривалося, і не відламувалося. При монтажіна машині буде розведена на якомусь багатожильному кабелі тасхована під обшивку. Так як місця у ліхтарі за моїми підрахункамизамало. І пару фотографій світіння діодів/p>
Більш яскраву та ефектну демонстрацію роботи можна побачити навідео (Specifically for MegaDriver)
На цьому електронну частину пристрою вважаємо закінченою .Чекаємона відео після монтажу на автомобілі.
Коментарі20
Можете надіслати прошивку піку? [email protected].Пацаны в радиокружке хочуть зробити.
Привіт! тема звичайно чітка! молодця! а як би в тебе замовити це диво?
плата під ліхтар ВАЗ розрахована якщо вас влаштує пишіть у особу. Ціна 1500р ще 300р пересилання. Корпуси в комплекті немаєПлата буде ось така
Можна замовити?
Можна звичайно
При випоюванні сто пудів тому що він стояв в іншій платі і працював замість нього поки поставив на 8 на чотири ні
запрацювало, кварц поміняв
Останній час дуже часта проблема серед населення. Дивно але мені ще жодного разу не траплялися браковані хоч і беру їх давно сотнями. Може при впаюванні щось з ним відбувається або падіння не переживаю. кварцу.
Привіт! на печатці транзистори вихід еміторний а на схемі колекторний щось я не зрозумів коротше зібрав прошив а толку ні
Ось ти ще звірись з цоколівкою та монтажем для повного щастя
Зробив для Сітроєна С5 (т.к. в рідному перегоріли резистори) вирішив повторити схему на PIC16F628. Все запрацювало відразу, не сподобалися світлові ефекти при тривалому натисканні на гальмо (занадто по-дитячому). Переробив програму по своєму. та пару...
Повторив пристрій і хочу сказати що все працює, але є одне Але струм через світлодіоди (поставив по дві піраньї) 10мА і точка. За моїми початковими розрахунками обмежувальний резистор повинен бути близько 40 Ом (5В -4,2В / 0,02мА), але виміри падіння...
Там динамічна індикація. швидше за все тестер ваш не встигає. спробуйте стрілочним аналоговим приладом. Так у мене 36 Ом резистори і 2 діоди послідовно. Скільки цієї статті стільки і працюють.
так його ще десь треба знайти, аналогового))
Осцилограф знайдіть. Тестер тут не підійде однозначно
Подивився осцилографом падіння напруги на резисторах - все-таки струм 9мА. Напевно ставитиму якийсь буфер, може UDN2981
зібрав пристрій, не зрозумію як перевірити, 1-4 ноги це вхідний сигнал, за ідеєю +12 вольт, але в той же час ці контакти йдуть до землі через резистор 2к, підключав 12 вольт до ніг, ефекту нуль, хто збирав підкажіть який має бути вхідний сигнал
Це називається резистивний дільник і легко вичіслюється формулою. 12 вольт до ніг повз дільників це похоронний марш вашому контролеру
Я вас зрозумів на рахунок дільника, я не правильно висловився, я підключав схему до блоку живлення і в паралелі плюс підключав до контакту першої ноги через резистор 4.7к і 2к, типу емітація сигналу стоп, світлодіоди не реагують взагалі, хоча якщо че...
А програма в мікросхему записана чи купив і одразу впаяв?
