Думаю багато хто пам'ятає матеріал про ДХО і про те, що в штатномублоці запобіжників є незадіяні висновки та запобіжники. На основідосліджень блоку я склав схему проведення ПТФ.

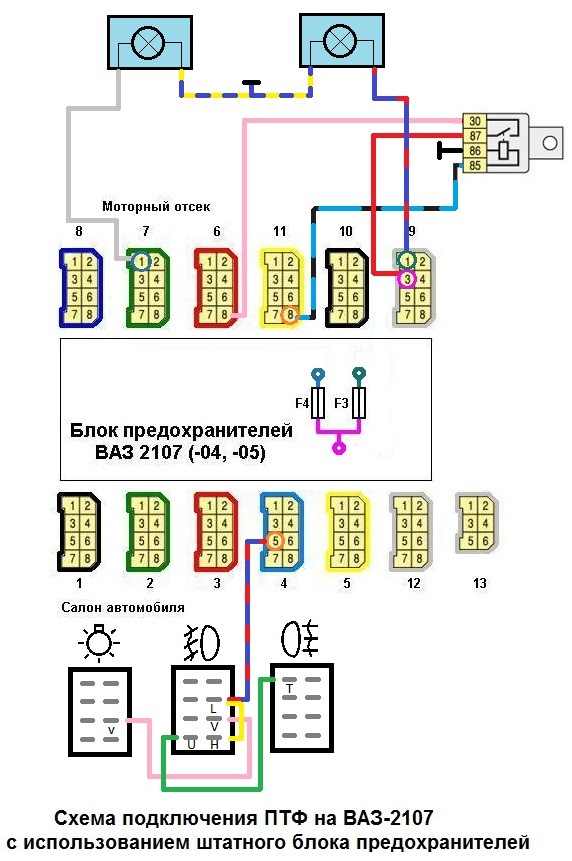

<Схема включення ПТФ

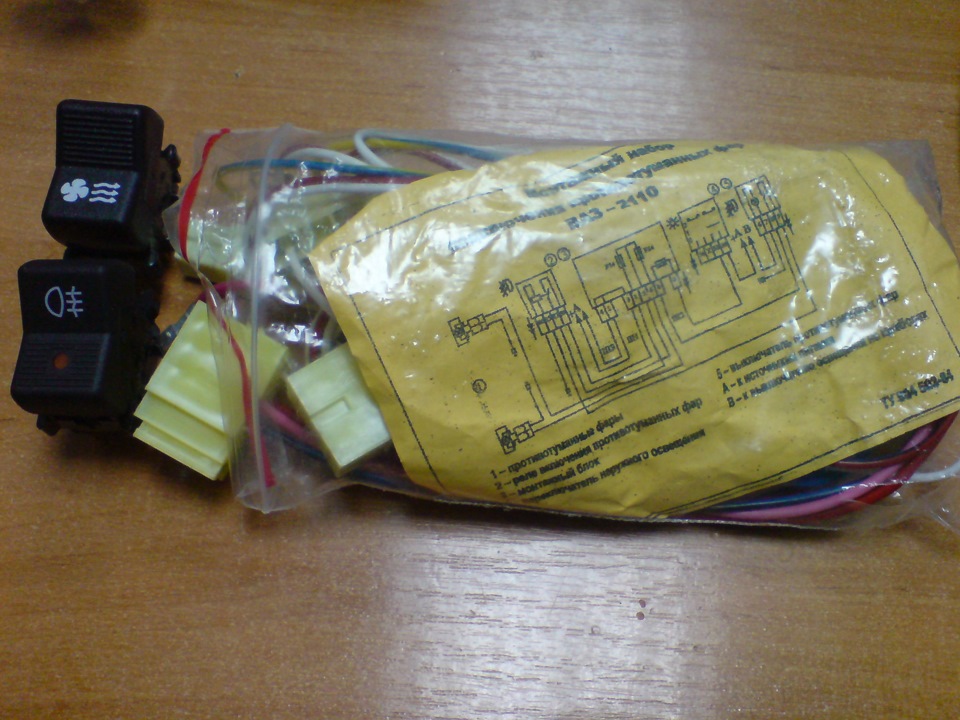

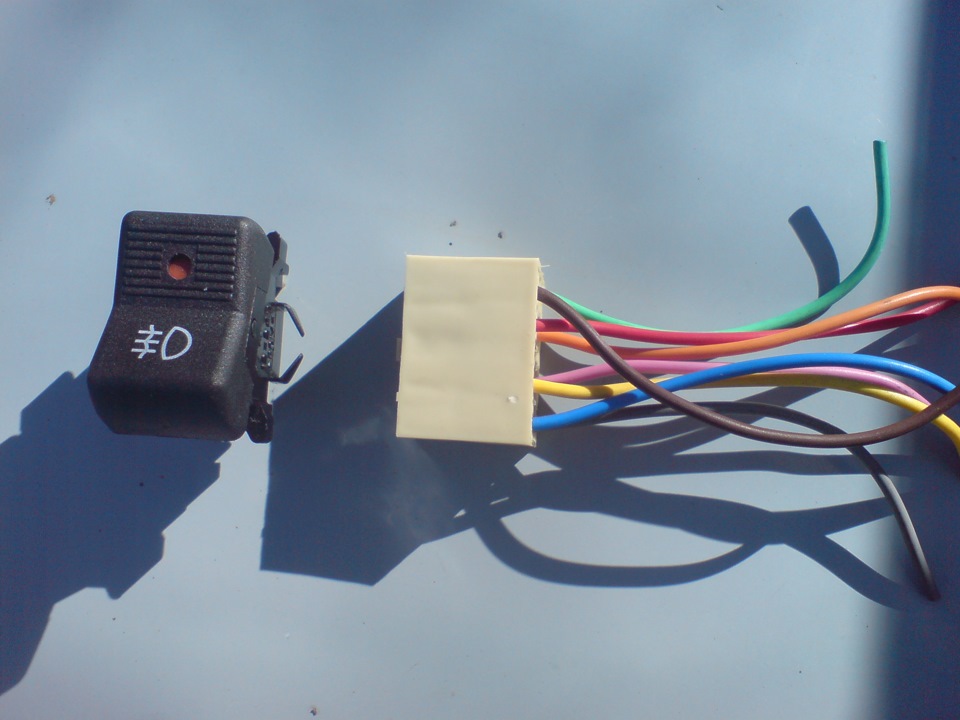

Крім схеми була докуплена клавіша ПТФ з індикацією, фішка дляклавіші та проводка для ПТФ.Мені трапилася проводка від 2114 від2107 я не знайшов в інтернет магазині.
< /p>

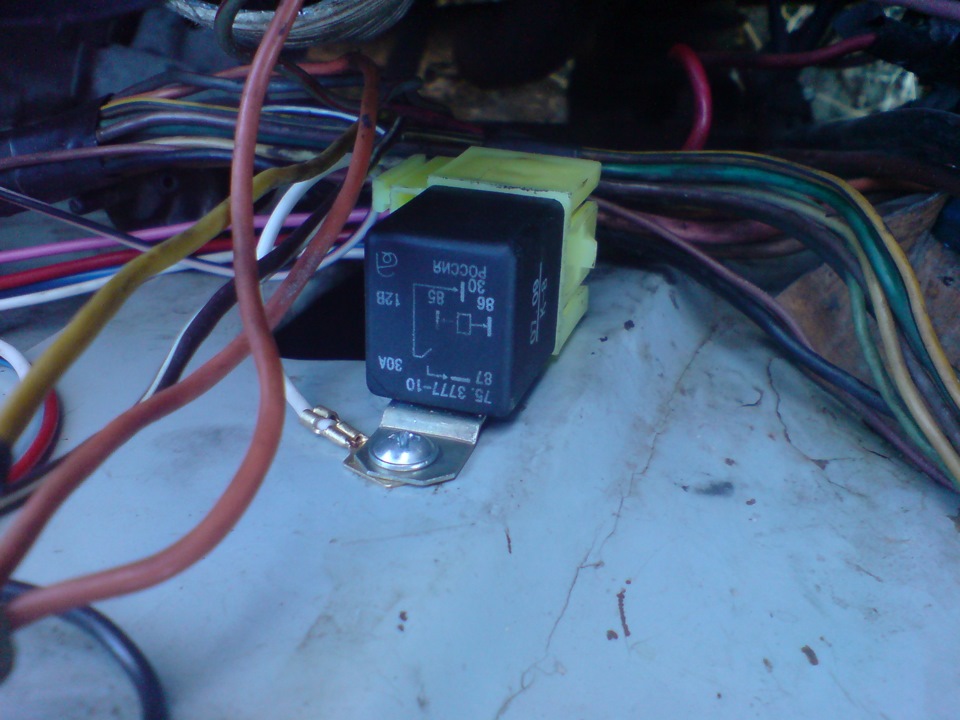

Для встановлення реле я вибрав місце на правому крилі. Схеми.

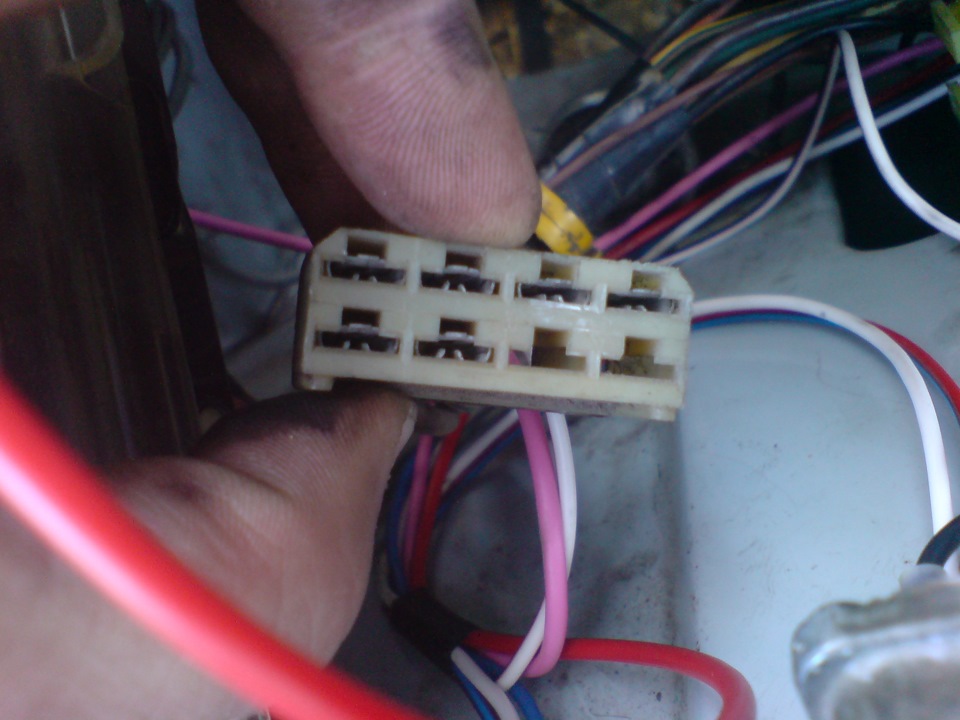

Зверніть увагу що на всіх схемах АвтоВАЗ нумерація висновківвідповідає висновкам на блоці запобіжників, тобто коли ви дивитесяна фішку, то контакти будуть дзеркальними.
Проведення до самих ліхтарів я простягнув через отвір дляпроведення повторювачів повороту, потрапивши під крило черезтрубчастий кронштейн бампера, потрапив під бампер. Жкронштейнам.
Ну і сам результат
Ну і за традицією відео
>
Коментарі13
Чи підійде така схема для блоку запобіжників з/о?
Так. Схема не змінювалася.
у мене Ш2 всі зайняті.а Ш4/5 якраз вільна ... Що зробити з Ш11 / 8 що там підключено ...
Шукай що і куди. Цього бути не повинно. Це глуха перемичка через блок запобіжників. Входить у салоні в Ш4/5 виходить під капотом Ш11/8. Якщо під капотом є контакт а в салоні вільно те не використовується або ти не зрозумів як шукати контакти.
Все зрозумів. як до жирафа ...))) не дружу з електрикою, але хочеться щоб все правильно було ...
Там не працювати нічого. Масу дивися, працювати має тільки при включеному запаленні та габаритах
я все провів. туманки врізав а не горять. завтра спробую ш2/8 це зелена колодка?
Синя Ну в сенсі всередині зелена, а під капотом синя
Дякую величезне!
Вийшло?
Питання ... а обов'язково в жовтій шоколадці Ш 11 в 8 роз'єм ... він у мене зайнятий ... можна в 6 наприклад?
Немає це перемичка з салону під капотесли Ш4 (5) - Ш11 (8) зайнята спробуй Ш2 (8) - Ш8 (7) aad-cd.net/ab875bu-960.jpg Ось тобі ще одна статтяwww.drive2.ru /lada/2…urnal/288230376153052001/Вона не повинна бути зайнята. Звернути увагу на нумерацію конт...
приємно бачити свій малюнок, із змінами, які люди використовують у роботі
