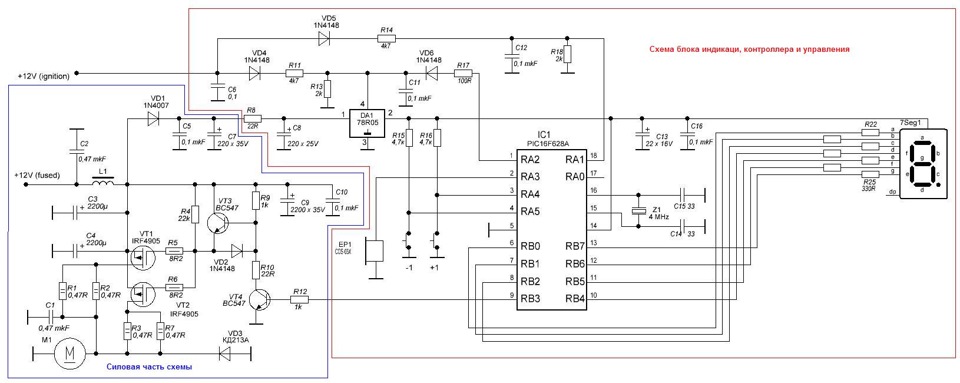

Цей черговий прилад з сайту "авторські електронні пристрої" вийшовнесподівано негадано. Я навіть випадково дізнався про йогорозробку. Якось зайшла розмова з Ігорем і він кинув мені схему

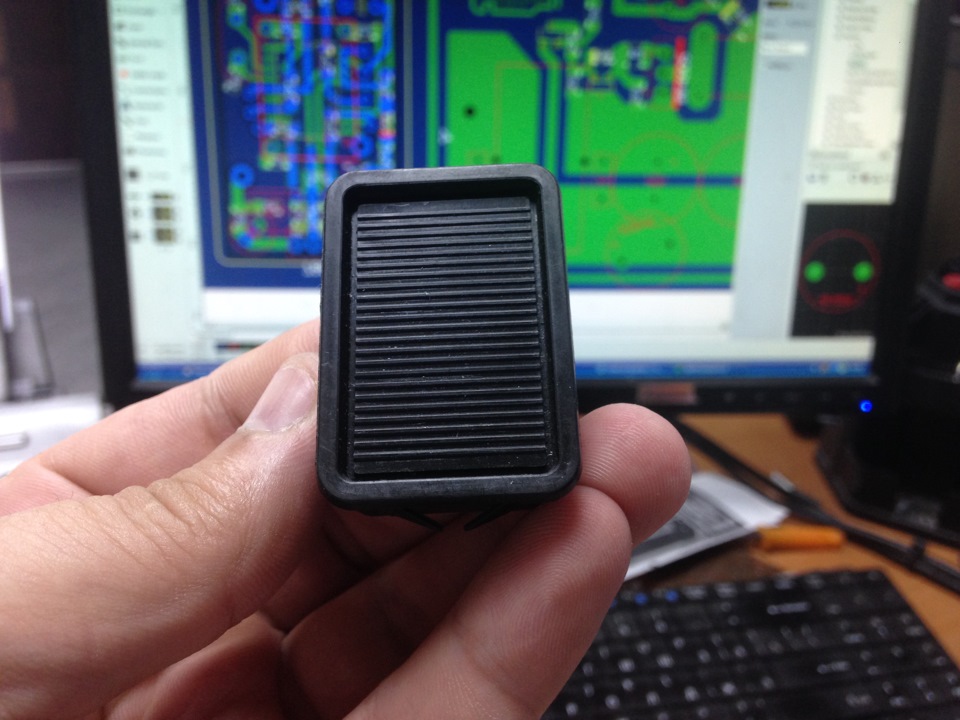

< /Поки підтягував справи Ігор навіть скинув плату Силовоїчастини, а я вже взявся як завжди за мінімалізм.Завдання для себепоставив вмістити плату в стандартну заглушку. Кнопки класики

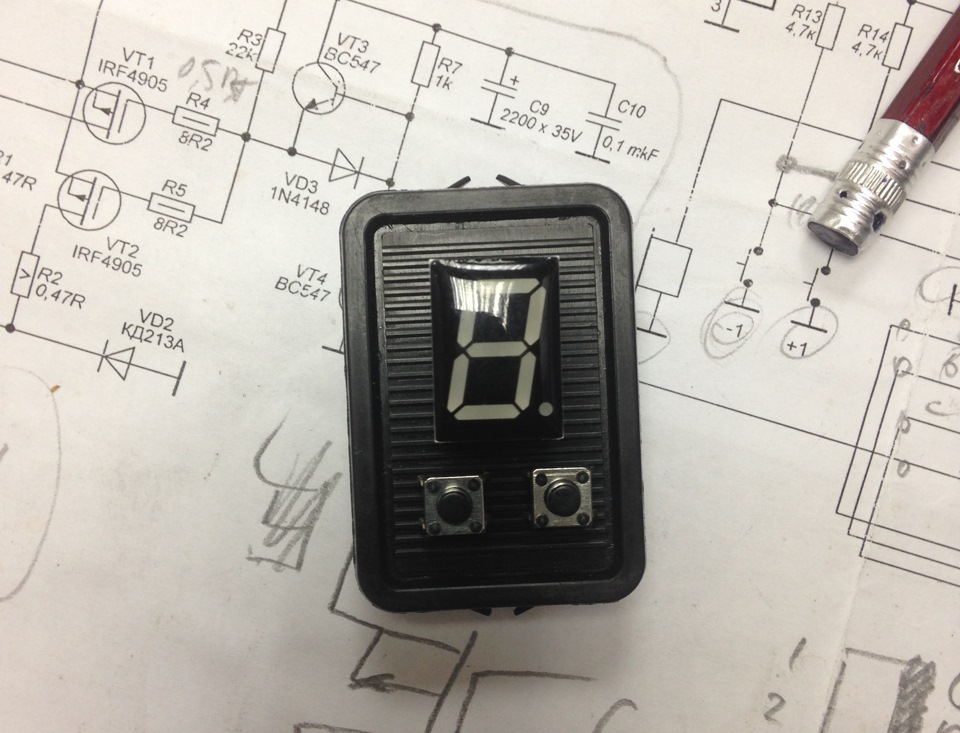

Індикатор знайшов 0, 4", при такому розмірі на заглушці ще вільнопомістяться кнопки управління.
<

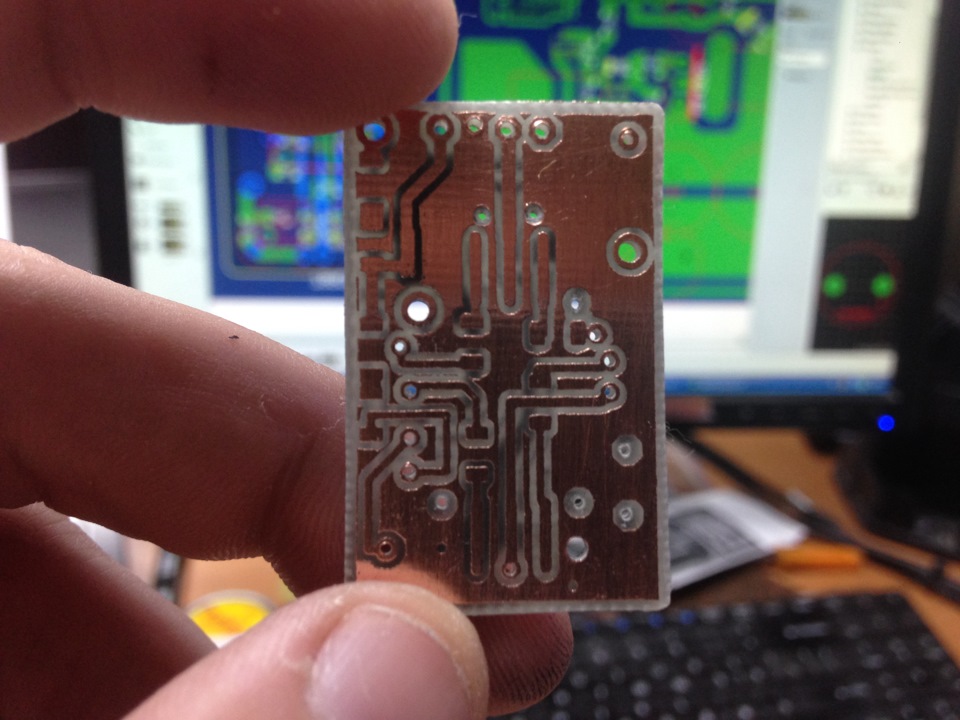

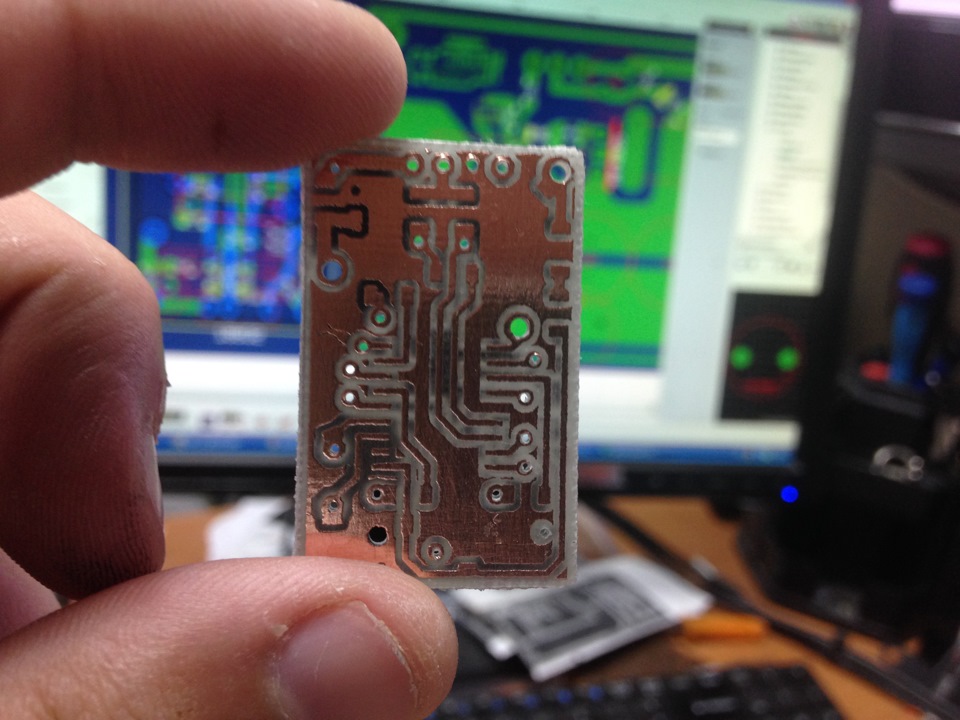

Розведення зайняло у мене близько 3-х днів. Монтаж деталейпридумував ще до паяння, враховував діаметри і довжину ніг вивіднихдеталей, а деякі деталі СМД монтажу повинні бути впаяні в строгійпослідовності, так як частина деталей просто накриває СМД елементи.Загалом впхнути схему контролера на одну двосторонню плату 23*38 мму мене вийшло. Деталі які я вмістив для наочності обвів червонимконтуром на схемі. Що щодо силової плати, то Ігор скинув мені вжеготову плату, в якій я вніс незначну зміну, прибравши не потрібниймені другий. Польовий транзистор і замінивши частину схеми на СМДкомпоненти Ще один важливий момент це намотування дроселя. Її явиконав дротом 0, 7 мм у 5 жил.
Все інше згідно зі схемою.
Пристрій дав можливість отримати 9 швидкостей на двигуні обігрівачата режим стоп — який ініціюється як 0.< br/>
ШИМ контролер записує дані в ЕЕПРОМ і при вимкненні та повторномувключенні запалення він включить вентилятор обігрівача на ту жшвидкість, причому зробить це з плавним стартом. Детальніше читайтена сайті Пристрій управління швидкістю вентилятора обігрівача
Наочний приклад роботи приладу я зняв на відео. Правда черезвідсутність під рукою двигуна як навантаження вибрав лампочку 12В35Вт. За яскравістю її свічення на відео виразно видно щабліШІМу.
.
Коментарі20
Здрастуйте. У РФ відправте?
Ні. Заборонено на державному рівні
Скажи будь ласка а скільки коштуватиме готовий девайс з доставкою до РФ?
25$ + 300р пересилання
1) А навіщо там дросель?2) Видно, що погашені сегменти підсвічуються. Невже динам індикація на одному розряді?
Ні. Індикатор залитий епоксидною смолою. Вона дає такий ефект. Дросить =)
Вадим а скільки коштуватиме прошивка?
Я не торгую прошивками зверніться до автора за кнопкою Замовити доповнення avtoelectro.radioliga.com/device.php?show=pwm_vent
а як можна купити вже готовий регулятор у тебе
Аванс 50-100 грн. Решта суми за готовністю. Вартість 25$ за точну копію. Курс продажу ПриватБанку в день оплати
Скільки ж грошей буде коштувати це задоволення нині в рублях? Деталі + робота і т.д?
від 25 $
Все чудово! Питання на 1-ій швидкості моторчик гарантовано запуститься?
Так на будь-якій швидкості гарантовано тому що ШІМ і змінний реостат це не одне й теж.
Я розумію різницю. Однак, наприклад, комп'ютерні вентилятори з PWM-управлінням на мамці не завжди запускаються на мінімумі налаштувань обертів. Власне, тому й виникло питання. Дякуємо за інформацію!
Класна штука )
Дякую
Здорово вийшло! Як же я хотів зробити подібний девайс на минулу машину.
Спасибі. =)
Крута штука))
