Хто стежить за бортовим журналом пам'ятають, що наприкінці жовтня явстановив підсвічування в дзеркалах. Який допоміг мені втілити всімої задуми в життя.Він вислухав мої ідеї, фантазії і іноді маренняі допоміг розробити схему та алгоритм роботи.Спочатку контролерпланувався DIP8 але в процесі складання схеми все більше і більшенапрошувалася думка що в машині починають з'являтися "коробочкиуправляючі коробочками" і схеми які включають схему включення схем.Як не смішно це звучить але більшість доробок використовують якправило один і той же набір висновків. Швидкості, датчики дверей таінше.В результаті всіх цих плат з'являється джгут проводів який всебільше і більше потрібно розгалужувати. Саме тому на стадіїпроектування ми вирішили взяти контролер DIP14 і об'єднати іпоєднати кілька пристроїв в одному. З автомобіля буде знято автоматвключення ходових вогнів і плату обігріву дзеркал. Функціонал цихплат був доданий у новий пристрій повз основну функцію контролюпідсвічування.

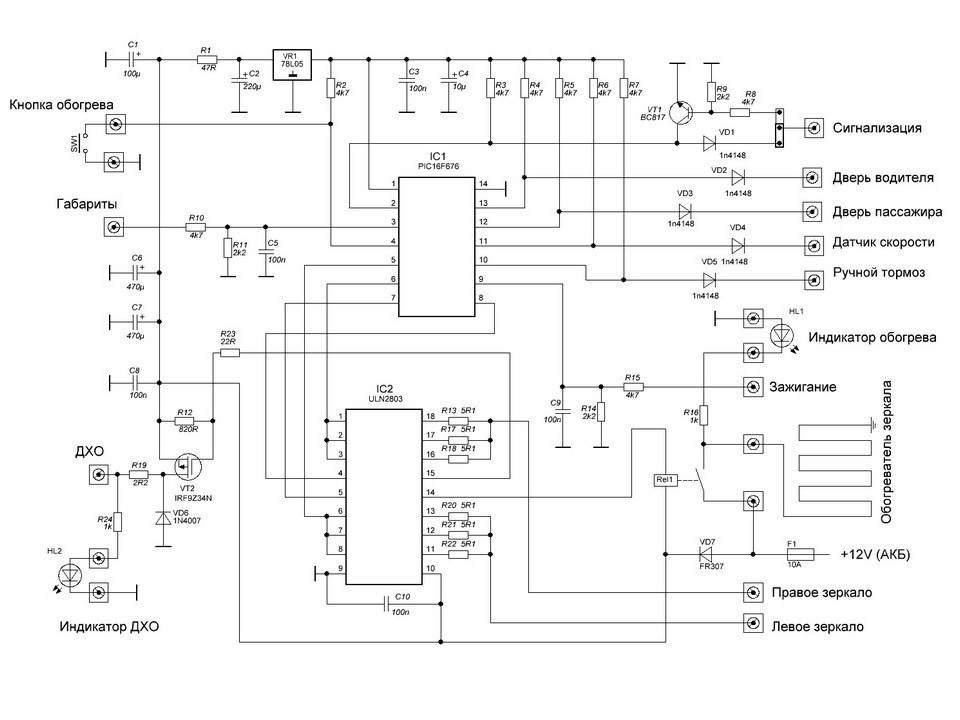

У листопаді ми остаточно затвердили схему проекту.

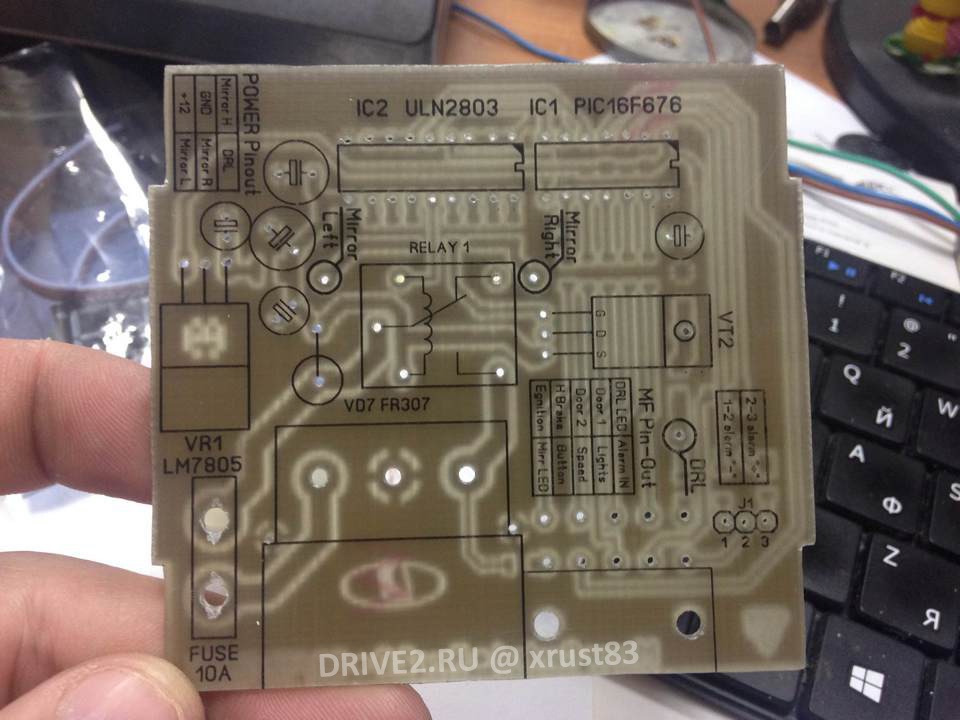

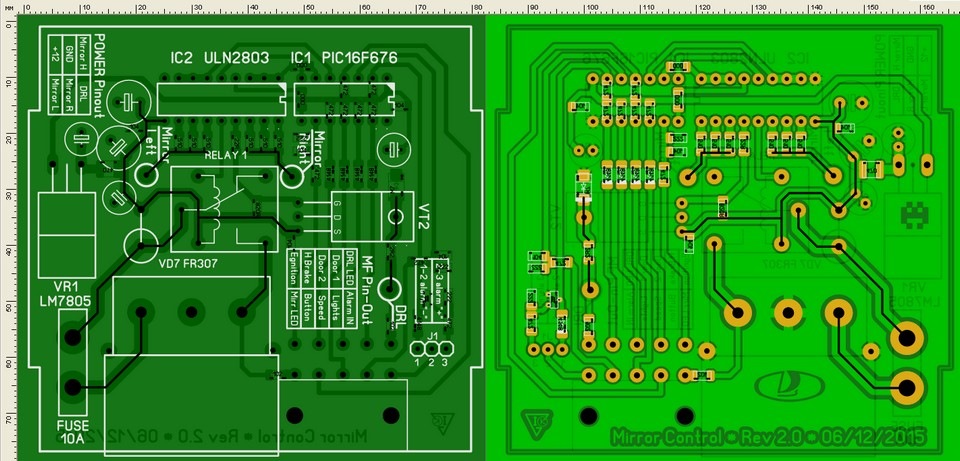

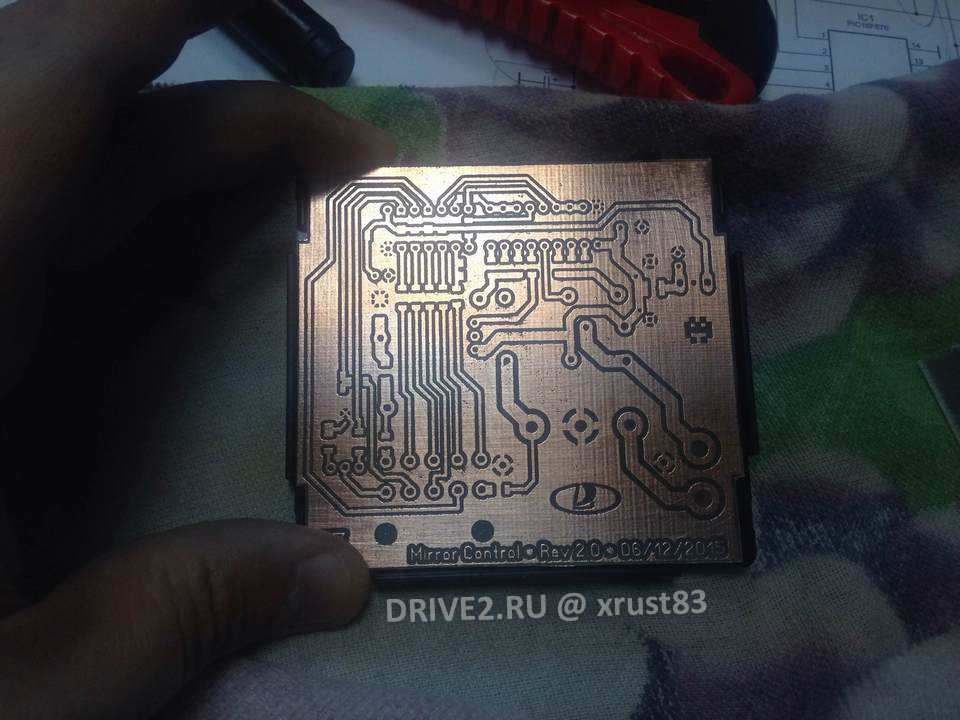

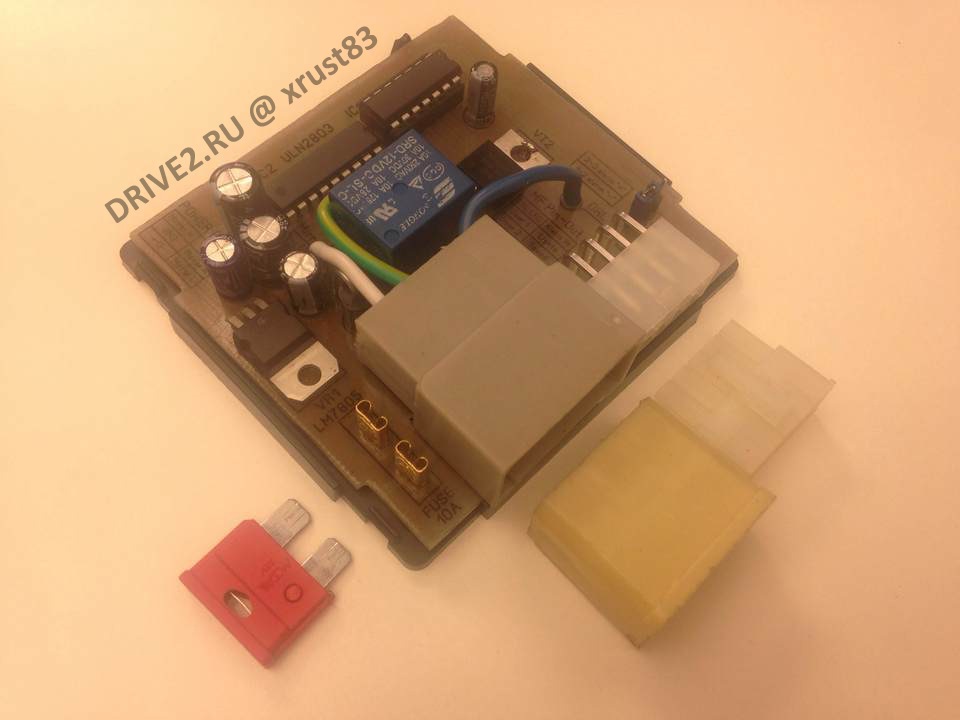

< Після затвердження схеми я почав розводити плату. Ви побачитедругу версію. Перша плата залишилася тільки у вигляді макету.Запчастини на фото:FR307
Щодо функціонала то дотримуюсь принципу краще 1 раз побачити ніж 10разів прочитати. На тижні постараюся встановити все в автомобіль тазняти роботу в бойових умовах. Сподіваюся, що буде тепло, хоча б замірками грудня; -)
До Нового 2016 року пристрій "контролер дзеркал і ходових вогнів"викладено у вільний доступ. Пам'ятайте про константу в PIC16F676! Усіх із наступаючим Новим роком!
Коментарі18
Бачив у друга - підсвічування в дзеркалах включалося при певному куті повороту керма, тим самим освітлюючи простір з боків. Підсвічування дуже допомагає паркуватися в тісноті і темряві. Від керма управління підсвічуванням реалізувати в 2107 звичайно ...
Я вкрай приємно здивований і зворушений ступенем інженерного професіоналізму та алгоритмом постановки завдання. Логотип ВАЗ на платі - це школа! ) У вигляді готового настановного комплекту може існувати? і всіх моделях, де в блок-фарі застосовані лам...
Всі плати з мого оптовика можна замовити. Останнім часом все більше пристроїв тільки в готовому вигляді. Ви можете переробити габарити в ДХО. Ними управляє польовий транзистор так що у вас близько 23А для цього
Пристрій має косяк. При постановці на охорону і замиканні контакту від датчика швидкості на масу (таке буває на датчиках швидкості з герконами), підсвічування в дзеркалах не згасне, а буде мерехтіти, та ж мерехтить ДХО.
Це більше відноситься до особливостей датчика ніж пристрою. Так як в даному виробі датчик швидкості потрібен лише для стусан ДХО я б провід примотав без контакту до центрального проводу трамблера, його наведення при заведеному двигуні більш ніж доста...
Це недоробка пристрою, тому що при написанні програми ніхто не подумав що може таке бути. Я вирішив це набагато простіше. У розрив сигналу від датчика швидкості поставив транзистор, який відкривається після включення запалювання. Так виключається над...
У ВАЗ 2110-12 включається запалення від того, що зміщуєш кнопку аварійки в роз'ємі ось це косяк а цей пристрій з вільною прошивкою і в принципі автор не повинен знати і писати під всілякі датчики. Він писав його конкретно під моє замовлення .
Тоді варто писати в х теми Контролер дзеркал та ходових вогнів для ваз 2107.
Простіше не викладати проекти у вільний доступ, щоб @критики-задроти не повторили і не виносили мозок. Тоді не потрібно нічого перейменовувати та пояснювати ІМХО.
У чому проблема?! Не викладайте, раз ви так до критики ставитеся. Якщо виклали доводите до відома критиків-задротів що прилад заточений тільки під ваше авто і з іншими буде працювати з багами. Або припиніть істерики в роді так як ви смієте критикуват...
Так проблеми і немає. Нові пристрої на сайт більше не викладаються. Всі комерційні проекти прибрані з сайту. Прилад розробляв не я його замовив і зібрав до того ж ніяких багів не обнаружив. Будь ви адекватною людиною, а не критиком-задротом , доклали...
Я зрозумів у чому справа. Це не фінал реліз схеми. Фінальні випробування вхідного ланцюга сигналізації не запрацювали з сигналізацією так як на виході не зовсім маса і не зовсім +. Фінальна версія отримала PC817. Відповідно, моє з'єднання на масу є л...
Чудово! Тільки я ось не зрозумію а навіщо взагалі це дихання?
Прикрашання. У відеоролику видно. Заведений авто на ручнику дихає =)
Так так, я бачив і потім на машині бачив))) Прикольно))
Не перевелися ще на русі самородки кулібіни! задумка вогонь! чекаємо коли на авто буде стояти ... я вже задумуюся прикупити сімку і пригнати до вас на прокачування ... хлопці молодці респппект і поважуха
=) Дякую, скоро встановлю
Давно у мене таке є. Але я зробив датчик присутності. з дверима ніхто не стоїть. Інакше підсвічування чекатиме, поки або сядуть в авто або відійдуть від машини. Якщо авто завести вона не згасне, поки поруч стоять. Але згасне, якщо почати рух.
