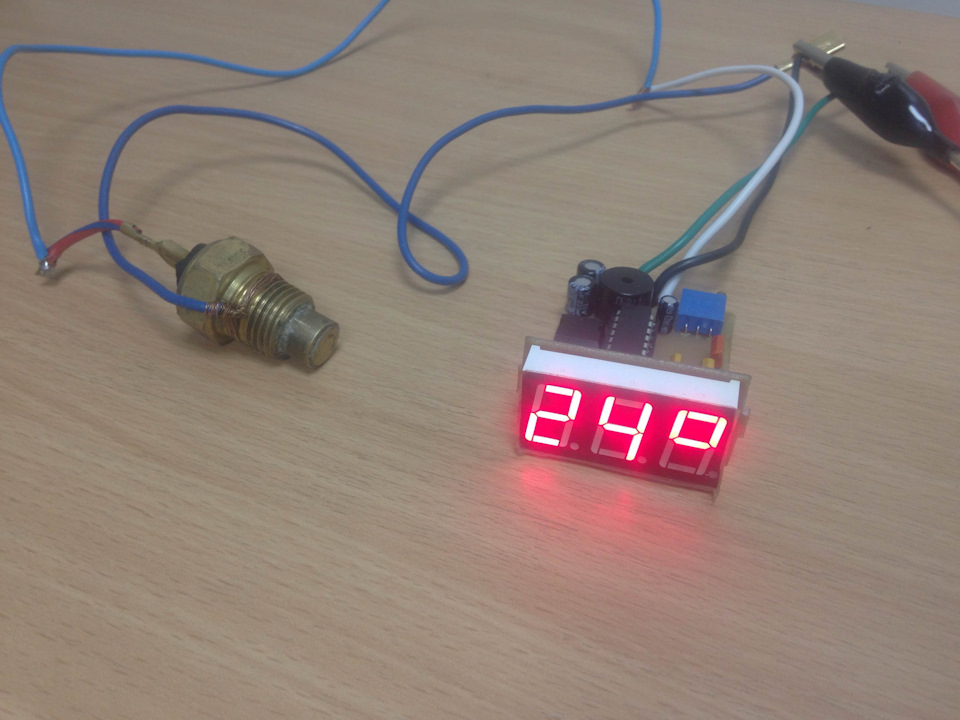

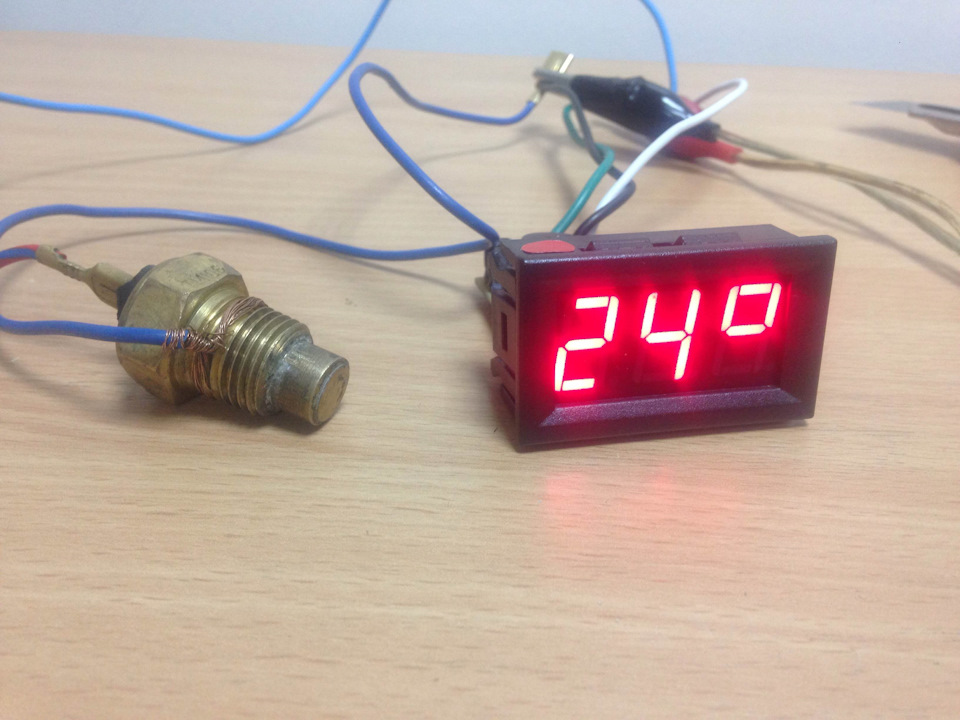

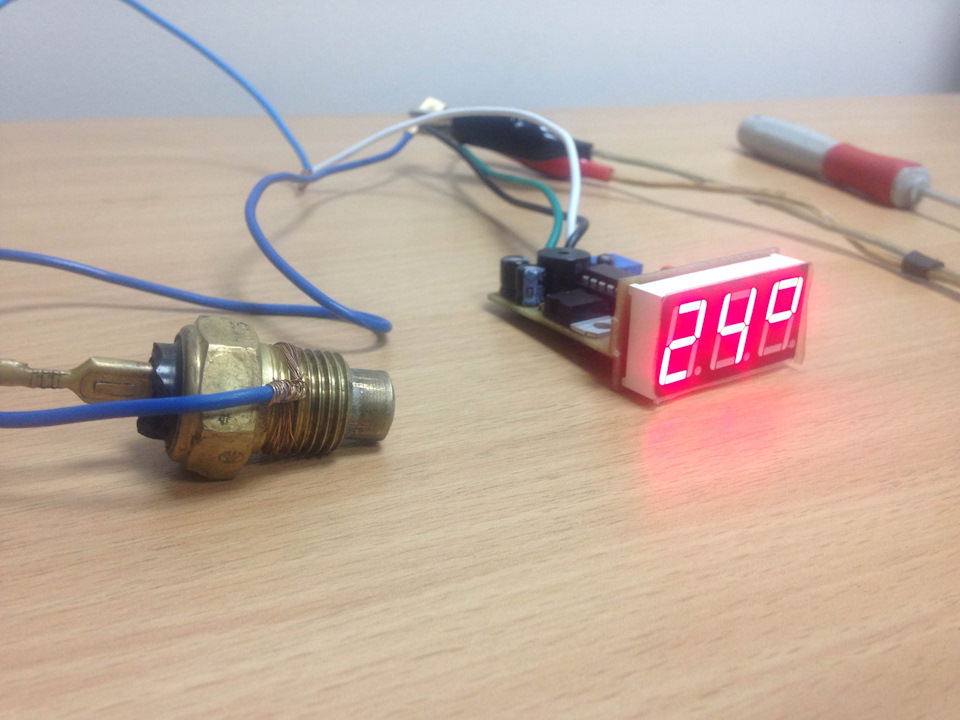

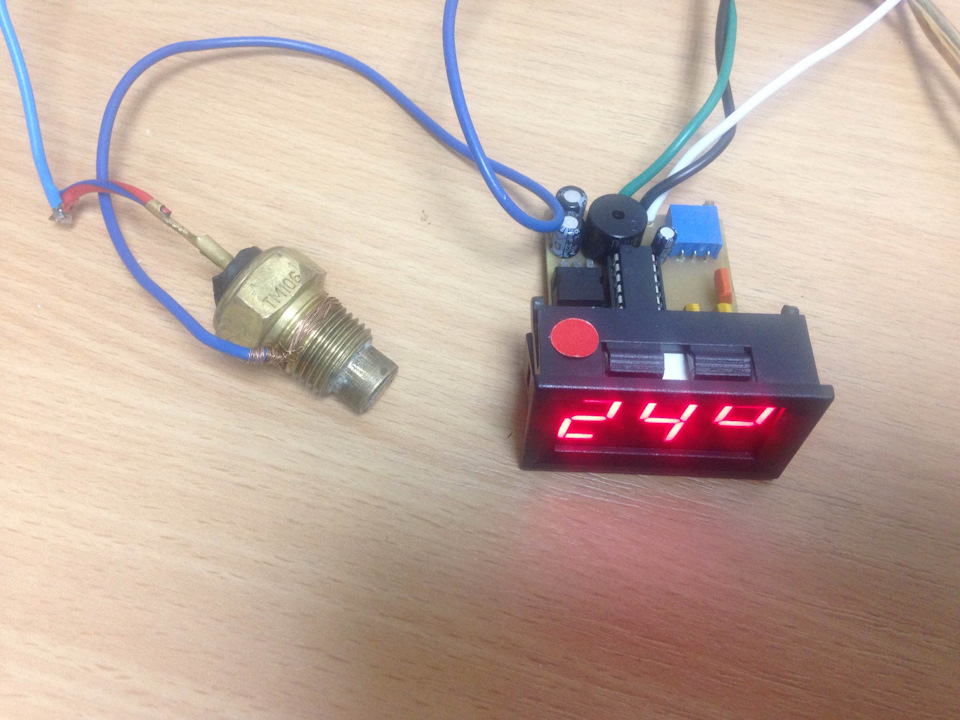

Зустрічайте черговий пристрій розроблений разом з Ігорем Горським.Це покажчик температури для ВАЗ працюючий від штатного датчикаТМ-106. Враховуючи що цей датчик резистивний щодо попередньоїверсії термостата-термометра це "downgrade" так як Dallas DS18B20 єдосить точним вимірювачем температури з похибкою всі 0, 5 С. Алеви помітили напевно вже, і за схемами і розведенням плат, що минамагаємося по максиму залишити рідне обладнання автомобіля, зберегти рідну проводку, схему підключення і максимальнувзаємозамінність Зручно коли відключив фішку зі старим приладом іпідключив фішку нового, увімкнув запалювання і все працює.До того, при виході з ладу датчика його можна знайти в будь-якому магазинібіля дороги, на крайній випадок викрутити з донора у товариша начас, чого не зробиш датчиком DS Та й знову ж таки зайва проводка.Не дивлячись на принцип роботи датчика ТМ-106 мені та Ігорю вдалосявитягнути з нього непогані результати. Що з цього вийшло дивимося увідео.
Залишилося додати що плати для приладових панелей ВАЗ 2101, 2106 та2107 вже розведені; -)
< br>
Коментарі19
Здрастуйте. Якийсь трійник для ТМ-106 можете порадити, що б розрізати патрубок і вставити? 106.
Патрубок датчика температури газель погугліть3110-1303010-20
Шукав. Він під датчик ТМ-108, у якого різьблення М22х1.5. А у ТМ-106 я так зрозумів М16х1.5. Може звичайно під газель є й інший трійник.
Гайку варити з потрібним різьбленням у цей спробувати. ТМ-106 виварювали раніше в піддон для вимірювання температури масла. Думаю можна знайти інші від чого гайка.
Ще я так зрозумів по датчику ТМ-106 треба плашкою пройтися щоб різьблення К16х1,5 перетворити на М16х1,5.
Боюсь плашкою очі на лоб вилізуть краще на верстаті. Різьблення дійсно конусна
Ну тут .
Там різьблення перерізали в алюмінієвому трійнику швидше за все 3/8» це 9,5 мм а нарізали м16х1,5
Що стосується другого випадку, то звичайна гайка М16 теж не підійде так як для М16 крок 1,5 це вже дрібна вважається, а звичайна за замовчуванням крок 2,0.
У ERA 330082 (аналог ТМ-106) пишеться, що різьблення М16х1,5. Може це найпростіший вихід із ситуації.
Погугли різновиди ТМ-106 там є ТМ-106-10 і ще якийсь. Опір однакова відмінність тільки з різьблення
Я бачив. Але він нам не підходить. Вище ти скидав корисну картинку Вставка під датчик температури універсальний (М16х1,5). Ось як в нього вкрутити? Хоча він мені не підходить, по діаметру, тому замовив синій алюмінієвий трійник . Нарізати в ньому міт...
Здравствуйте.Как можна купити Ваш прилад в Росію?
Здрастуйте. Оплачуєте два тижні виконання замовлення. Пересилання правда 500р що 1 прилад що 3-4 прилади
Добрий день! Імпульси у свічках перешкод роботі датчика не створюють?
Якщо високовольтні дроти такі що ніч при відкритому капоті світяться то Хрен знає що вони будуть створювати. А якщо дроти якісні та справні, то з перешкодами для датчиків проблем немає.
Спасибі) А можна дізнатися, на якому контролері побудовано схему?
Тиск на pic16f676, термометр на pic16f628a
Привіт, є ще такі датчики?
