Ідею виношував давно і вчора втілив її в життя…

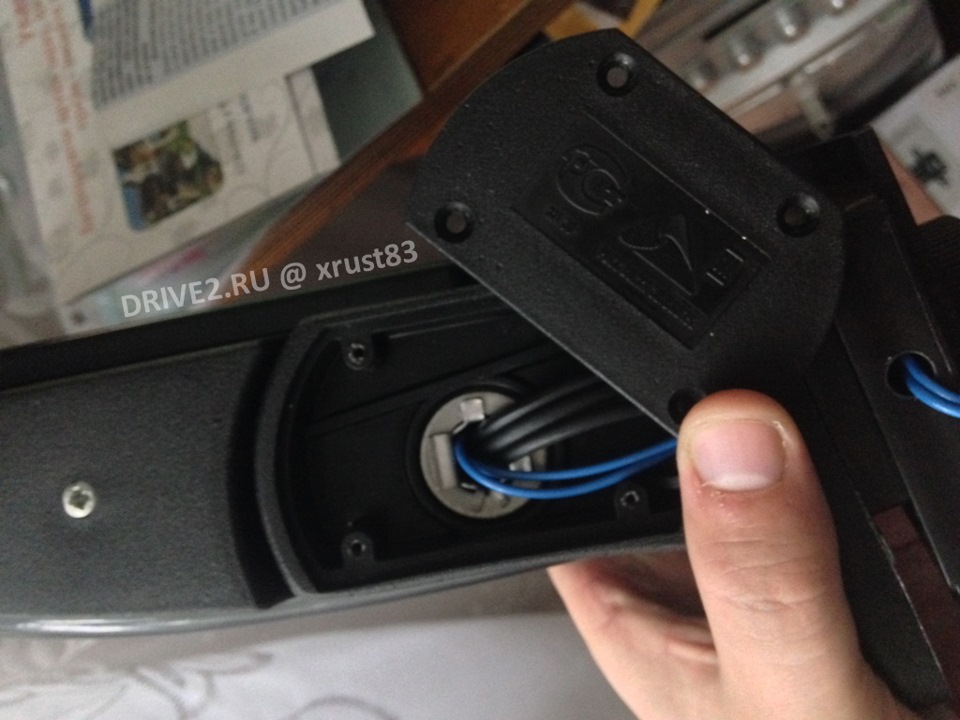

У минулій статті я розповів як полагодив ліхтарики у дверях, дрібниця, приємно але почав я лагодити їх не просто, і постійнічитачі блогу помітили що на мене це не схоже.Це справді так, ікінцевики мені потрібні для ще одного задуму, починаємо? .. Багатохто бачив підсвічування в дзеркалах дорогих автомобілів, особливоактуально восени коли під ногами, бруд, вода і сльота. Знімаємолюдина машину з охорони і під дзеркалами запалюється прихованепідсвічування, про яку ніхто й не підозрював, або навпакиприпаркувався відчинив двері і чітко видно, що під ногами. Зручноправда, а чим ми гірші. Тим більше конструкція дзеркал проситься натаке доопрацювання, без найменшої шкоди конструкції не доведетьсянавіть отвори свердлити не вірите; -)? Дивіться у дзеркал є осьтака заглушка. Під якою заховані троси регулювання, проводиповоротів і обігріву, але й місця вільного тут море просто.Виправлятимемо

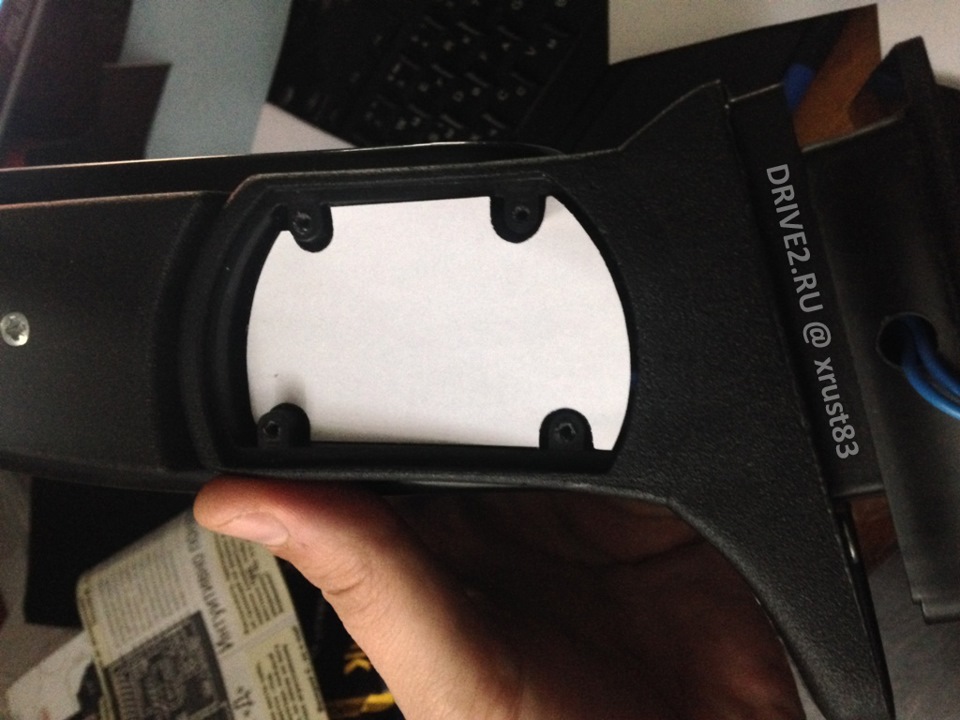

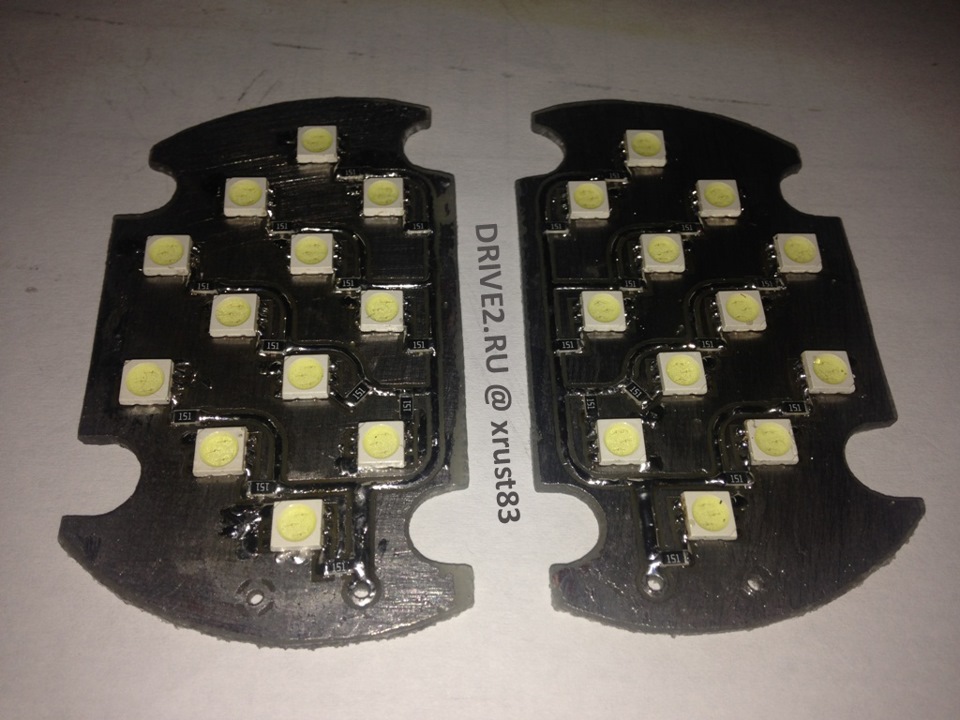

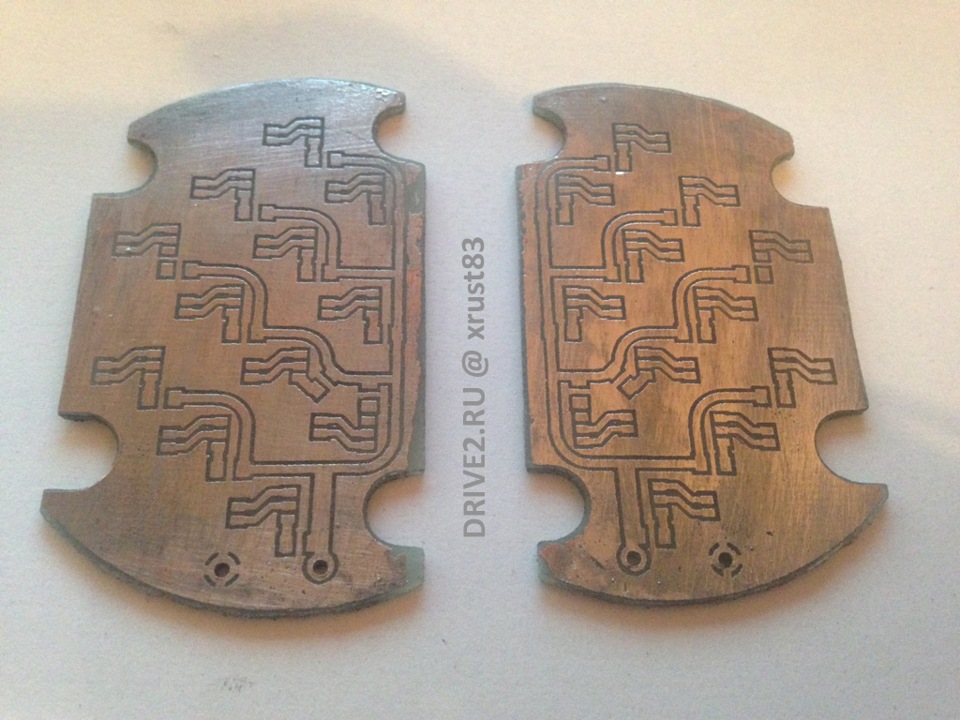

Знімаємо розміри порожнечі, і за шаблоном виготовляємо плати. Язробив дзеркальні плати по 12 діодів, цього більш ніж достатньо.Процес виготовлення плат навіть у моєму бортовому журналі описанийбільше 10 разів. Тому одразу примірка.

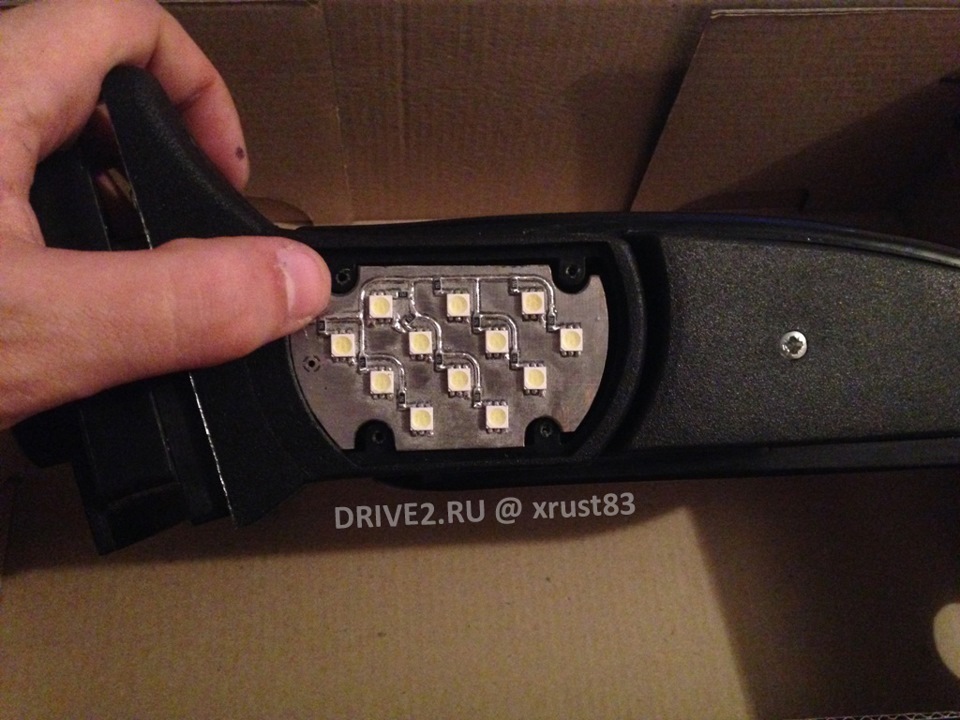

Плата підійшла ідеально. Фотографія зроблена в повній темряві, світло лише від плат з підсвічуванням. Я обіцяв, що ніякої шкодидзеркалам не завдаю, тому взяв 4 мм плексиглас і за образом іподобою виготовив нові прозорі заглушки.
Різав лобзиком, обточував і свердлив Dremel. Періодично приміряючиза місцем.
Усього за один вечір маємо ось такий результат.
А це вже процес установки на моїх Р-5 у гаражі.
Вчора тимчасово підключив підсвічування дзеркал до кінцевиківліхтариків.
У темряві без спалаху
У темряві зі спалахом
Кілька фоток на вулиці
Є невеликий відблиск, перед початком робіт сильно переживав що цейзигзаг на дверях закриє область свічення але як бачите світла більшніж достатньо .
А це відблиск удень.
Думаю багатьом ця доробка буде корисною. Тим більше що таказаглушка є практично у всіх моделей "політех" я макетував на ЛТ-7, встановив на Р-5, ЛТ-9 та інші моделі мають таку саму заглушку, навіть китайські хромовані копії дзеркал "політех" так само маютьцю заглушку; -). To be cotinued…
Коментарі20
Вадим привіт. Я хочу купити дзеркала політех Модель Л-5Уго Asf з електроприводом. Це дзеркала максимальної комплектації. Твоя переробка дуже подобається. Я так розумію, що корпуси плафона дзеркал у всіх моделей однакові. Ти кажеш, що там мало місця д...
Теоретично можна все. Пірання досить високі тому можна зробити плату в платі. Але проводи випускати вскопано 4-ре. На поворотах постійна маса і світять від + повороту.
На рахунок проводів. Дзеркала електро. Значить там замість трьох тросів три дроти. А дроти по-любому тонші за троси. Тому діаметр перерізу коси проводів, що проходить через залізну втулку, повинен залишитися приблизно таким же. Я так сподіваюся -)
Проводи дзеркала по-моєму не проходять через втулку а йдуть убік. Але я не пам'ятаю. 3 проводи на мотор, 2 обігрів, 2 поворот і 2 підсвічування дзеркал і того 7 проводів додатково через гофру дверей передньої. У мене ще 2 на ліхтар торцевий у двері з...
Я думаю у мене буде десь 15 проводів мінімум виходити з дверей. У магазинах гофри на будь-який смак від будь-якої машини. Можна зробити два джгути і просвердлити ще один отвір. Так напевно буде навіть правильніше. Дзеркала складаються, тому я вирішив...
Чесно не пам'ятаю може і в втулку. Ще додай склопідйомник. Кнопка у мене в салоні тому теж +2. З другої гофрів потрібно погратися. У місці кріплення гофри під нею перегородка. заводської штампуванням. А вище в моєму випадку.
Ось таку гофру встановив і простягнув джгут дзеркала. Сподіваюся її діаметра на всі мої хотілки вистачить
Відмінна робота!
Спасибі
Класна ідея і виконання. Але вважаю, що треба змінити кут нахилу плати — щоб світила убік від дверей і заднього колеса. Саме в цій зоні і знаходишся, відкриваючи двері.
Є таке поняття як засвіт камери. Камера це не око і камера розділяє більше спектрів. Одні вона вважає занадто яскравими другі занадто темними. З цими платами в живу я можу збирати голки від перед нього до заднього бампера. Але передати цього на фото ...
Зрозуміло, тоді взагалі все супер! Все геніально - просто.
Ніштяк! Солідно!
Можна зробити що коли на сигналку ставиш то від приводу цент.замка заряджався конденсатор і вони по тихеньку тухли, було б прикольно
Навіщо? Можна написати програму для контролера, що й робиться
ну я не нишчу в цьому так глибоко (
Вже скоро. Дочекайся -)
Діоди встановлені добре. А ось логіка роботи страждає. За ідеєю, висвітлювати потрібно перед тим, як двері будуть відчинені. Отже, включати світло потрібно від сигналізації або від активаторів дверей. Багато сигналів мають функцію ввічливе підсвічува...
Іноді перед тим як писати корисно ЧИТАТИ.
Прочитано, але не побачено. На відео ви півтори хвилини ляскаєте дверима, а момент зняття машини з охорони із запалюванням підсвічування відсутня.
