Загалом коли паяв електронне реле склоочисника наткнувся на схему "сигналізатор заднього ходу". Цей пристрій підвищує безпеку руху, тому що попереджає пішоходів про небезпеку. Вирішив, що потрібнаріч, тому що в Місто часто з-під магазину доводиться задом рухатисятротуаром, а деякі пішоходи вважаю ворон.Сигналити можна не завждитому тепер чутимуть і сподіваюсь звертати увагу.

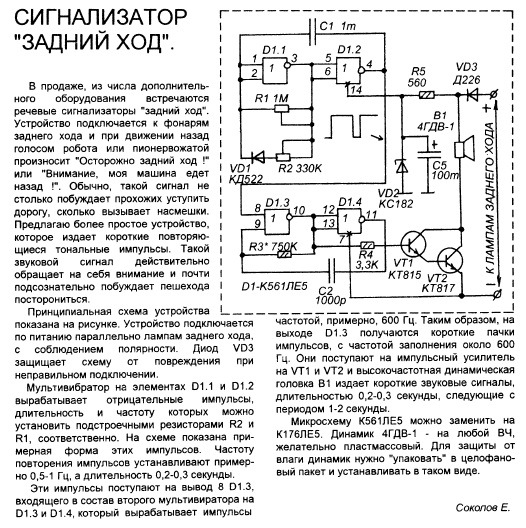

Ну тепер докладніше. Ось картинка з журналу зі схемою та описомроботи. Схема та опис Схема елементарна тому пояснювати не буду. Нузбирати на коліні не хотілося — сів і розробив друковану плату іакуратно ну і може повторити доведеться може комусь щезнадобиться.
Схема універсальна підійде на будь-який автомобіль тому плату іпрограму для її роздруківки викладаю тутturbobit.net/507gvhig4zbt.html
Далі сам процес виготовлення плати.

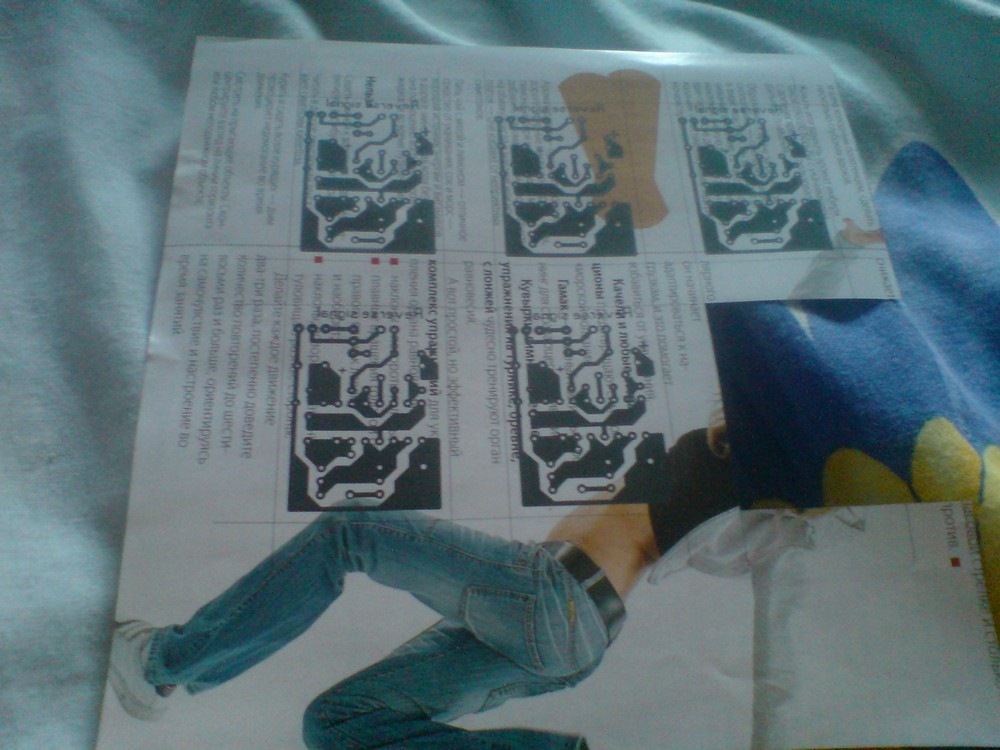

Друкуємо на лазерному принтері на сторінці з журналу розміткуплати.
Малюнок плати

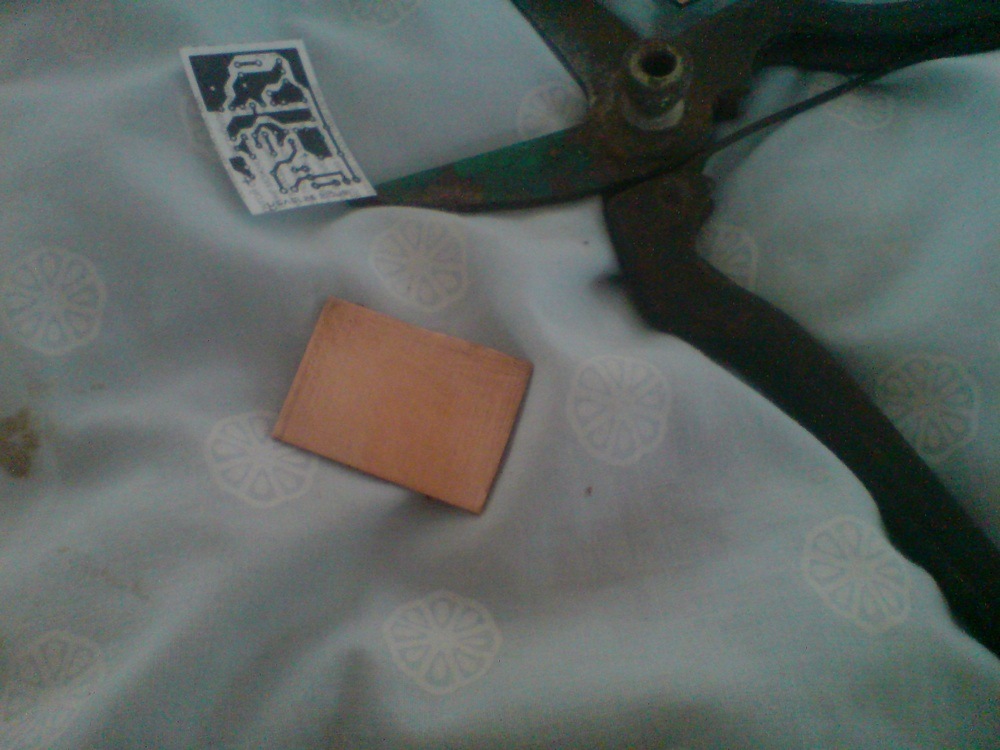

Вирізаємо оліт потрібної форми та розміру (до речі ножиці по металутам не просто або найкраще різати оліт, забудьте про лобзики таполотна)
оліт

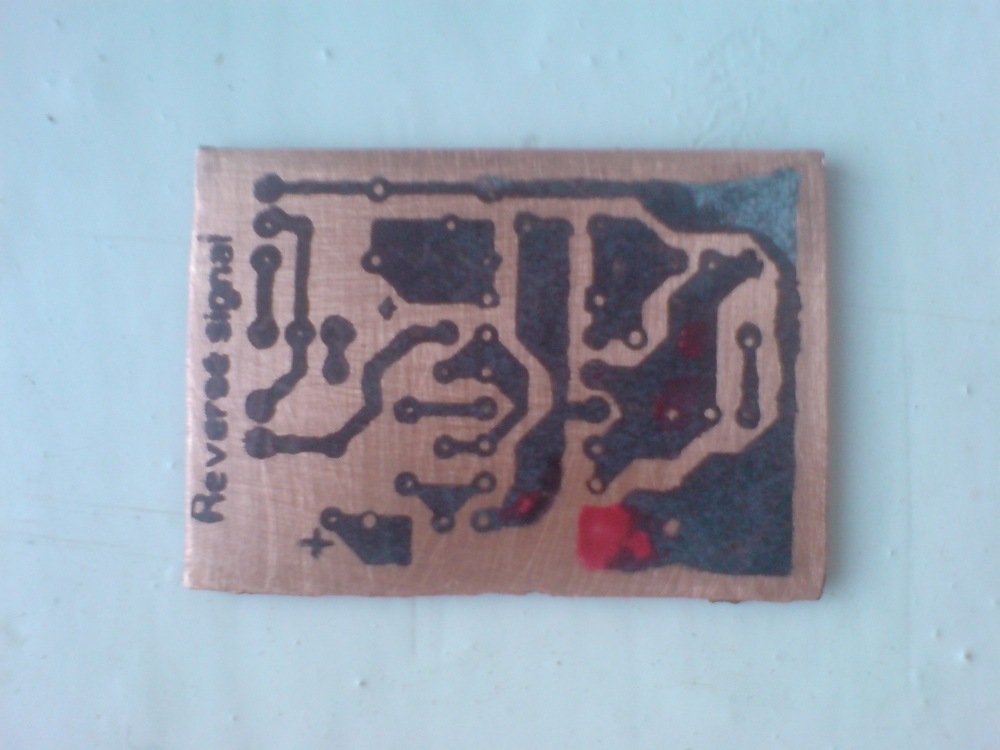

Далі переносимо трафарет на оліт праскою. Перед цим добрезаполірувавши його дрібним наждачним папером і знежиривши ацетоном (можна взяти у дружини, дівчини, сестри, сусідки (потрібнепідкреслити) рідину для зняття лаку)

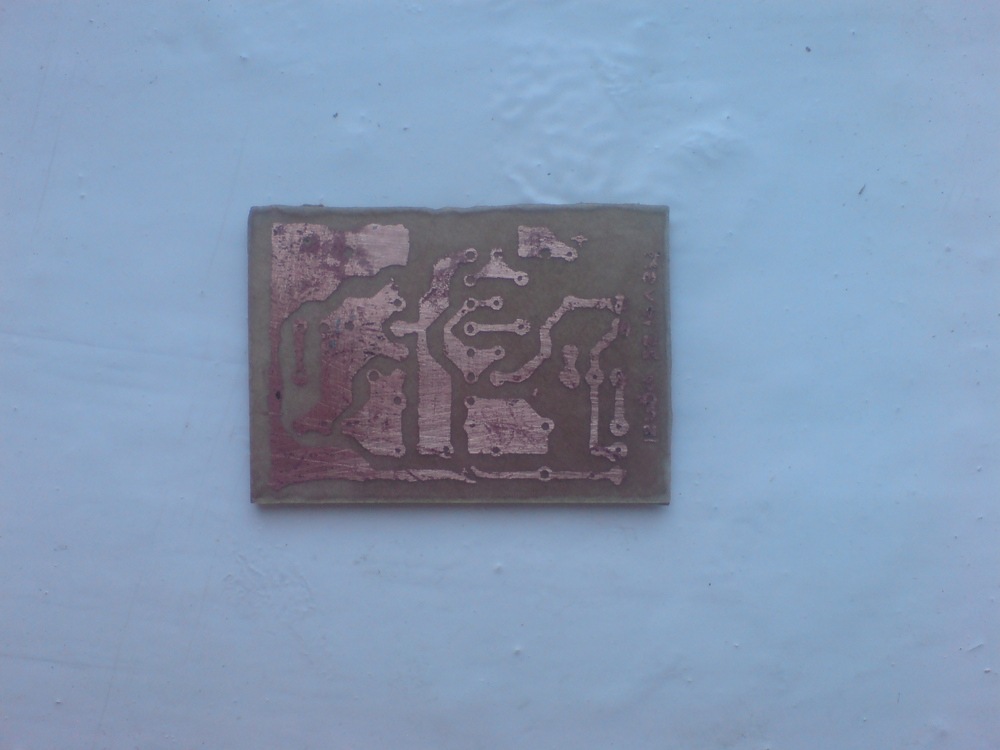

Далі деталі проекту не сфотографовані, тому що забув бо час пайкитрохи затягнувся, а готову плату з деталями вже запакував у плату.коробочку і не хотілося розмотувати.
Загалом встановлювати я вирішив у задній ліхтар від туди і чутністьхороша і вологості не боїться.
Сама схема розмістилася з тильного боку відбивача, де є майданчикпід відбивач ліхтаря.
Монтаж пристрою
Не свердлив — все на авто скотчі двосторонньому. Якщо він вітровикитримає на дверях, то вага пристрою для нього мізер./p>
Лівий ліхтар вимитий з нутра
По-моєму результат на обличчя.
Вже помиті обидва тільки стало похмуро і явного блиску невидно.
Ну і відео роботи пристрою якість відео хочеться бажати кращого алепід рукою тільки телефон. Відстані 5 метрів і привертає увагу.
Всім дякую хто подужав. Кому сподобалося — тиснемо палець.
