Минулого тижня до мене звернувся relanium Він знайшовна форумі схему стробоскопа зібрав її але з першого разу вона унього не запрацювала

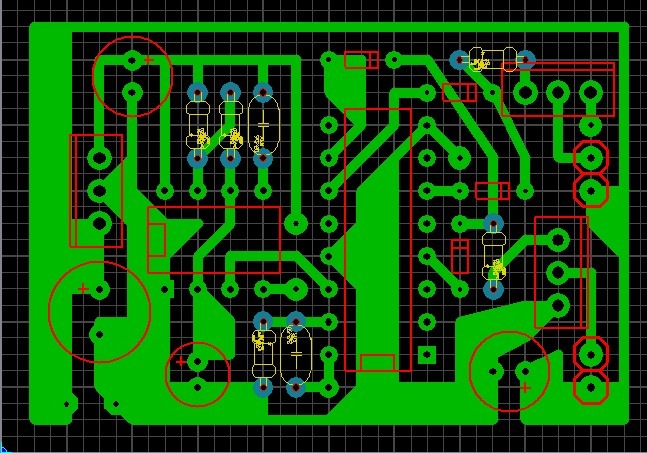

Як виявилося пізніше мікросхема і таймер були впаяні розгорнутими.що б розібратися.Тепер стоїть питання куди його поставити і чипотрібно воно мені.Але як кажуть куди поставити знайдеться завждибуло б що.Підійшов я як завжди ґрунтовно. Далі роздруківка креслення, лазернапраска :), травлення, загалом все як у всіх хто в темі.

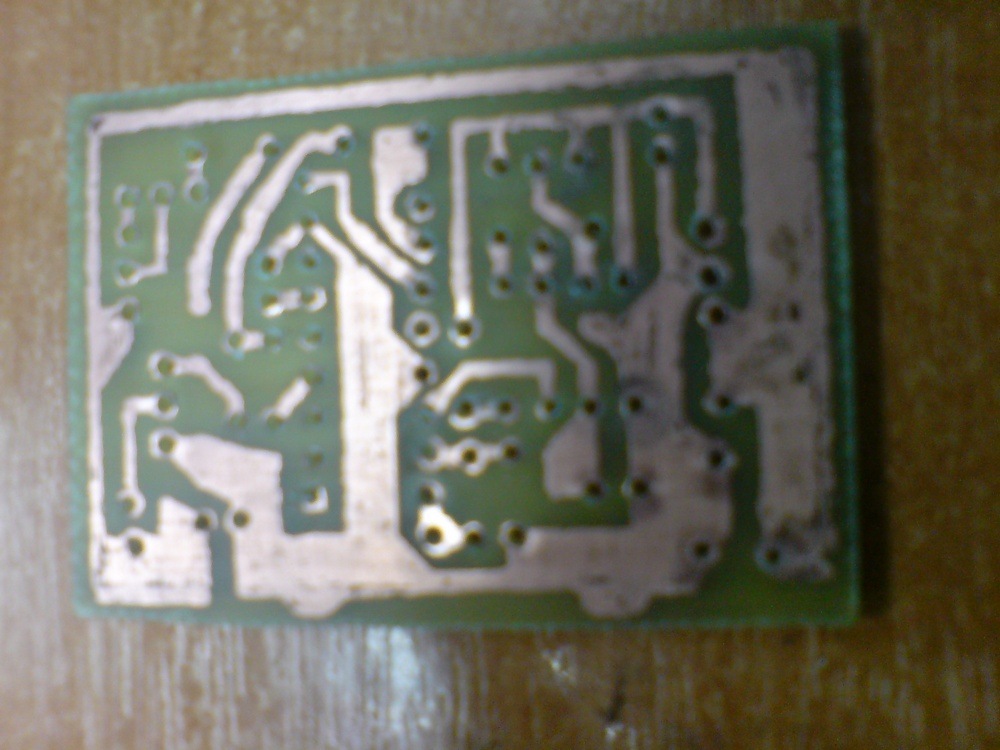

> Після протруювання ми отримуємо ось таку заготівлю здоріжками
Заготівля плати
Далі потрібно просвердлити отвори під детальки в оліті

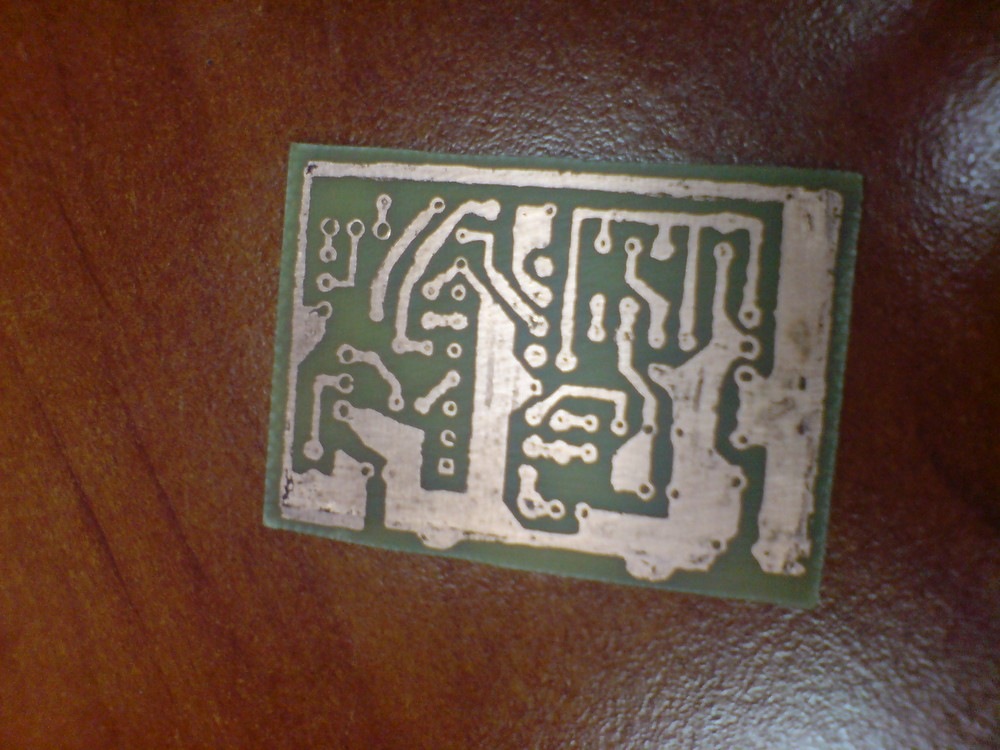

готова плата

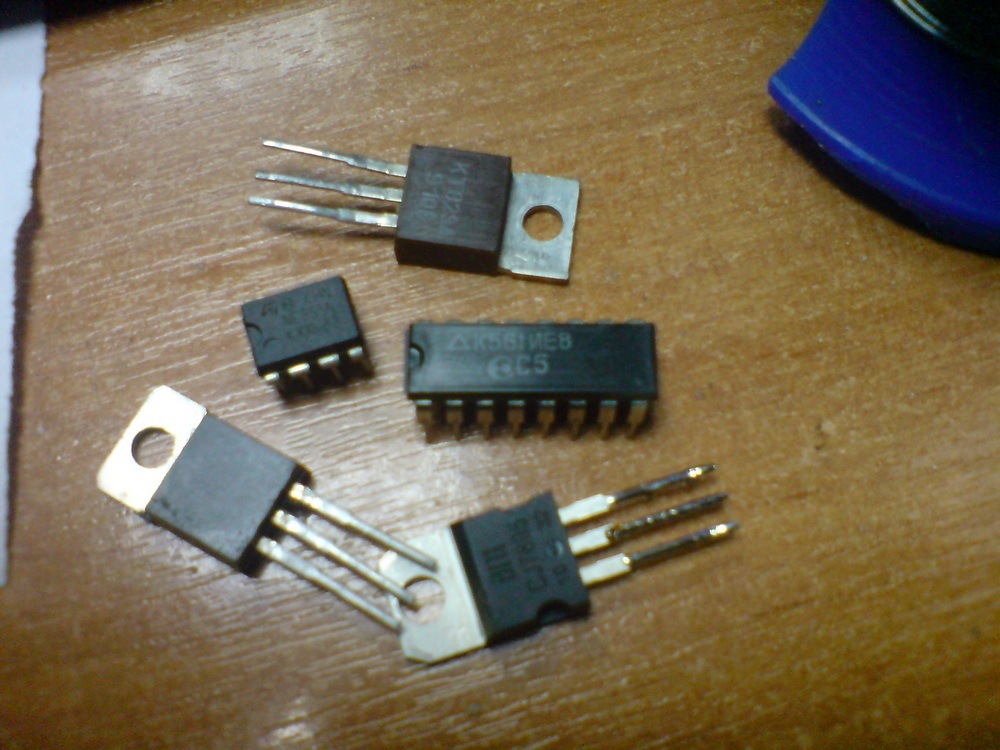

Ось комплект деталей, які потрібно було купити так для мене вониспецифічні. Конденсатори, опори та діоди завжди є і можна випаятизі старих плат, БП та іншого мотлоху. Вартість деталей склала 60руб. Деталі (мікросхема логіки, таймер, КРЕН І 2 транзистора) Даліприступаємо до паяння і після складання отримуємо ось таку осьхустку
Готова плата

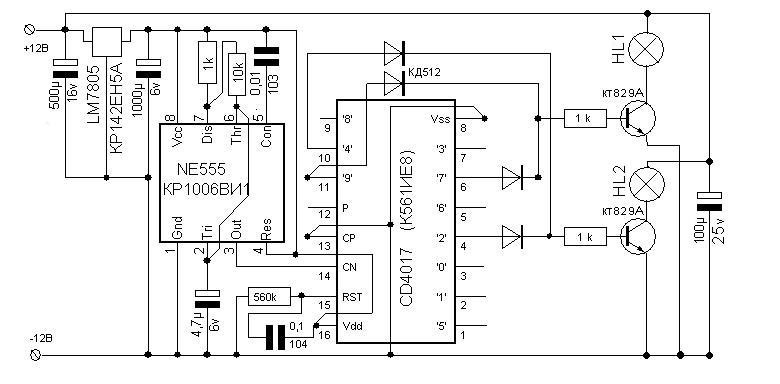

Схема дійсно елементарна, і за умови використання зазначенихноміналів в налаштуванні та припасуванні не потребує.
Далі я підключив 12в 10W галогенні лампи
робота з галогенами
Ну і відео роботи (камера телефону погано вловлює подвійнемиготіння галогенок так як нитка не встигати охолонути для окаефект стробоскопа видно чітко)
>
Ну і робота з діодними лампами 12В 1W
Ось і все. Хто задумав спаяти таке ж диво техніки ось Вам посиланняна схему фото відео та друковану плату. Вам не важко, а намприємно. А щодо установки скоро планується заміна відбивачів у блокфари думаю стробоскоп зможе там компактно оселитися і кнопочкупотайну для нього :)
Коментарі20
Яку потужність потягне? думаю якщо потужні діоди кинути, потягне? головне радіатор нормальний, вірно?
Дивись даташит на КТ829
можеш печатку перезалити
Ні я давно відмовився від схеми. І навряд чи її знайду. Збережи картинку в BMP додай як підкладку в Sprint Layout і окресли за 10 хвилин
не робив так. зараз спробую)
замість КТ829А що можна використовувати з-за кордонів? проблема в тому що в одному магазині струму інпорт продають. а де є вітчизняні то там вічно немає того що потрібно
Гугу знає більше за мене, особливо за аналогами
Чим регулювати кількість спалахів?
Кількістю використовуваних висновків мікросхеми
Взяв на озброєння. Збиратиму
З картинки змалюєш, я задовбався перезаливати раз на 2 місяці, а обмінники всі видаляють, якщо немає завантажень
так я так, для довідки
посилання не робоча(
НА п'ятірку хотів саме таку штукенцію! Але через брак достатнього досвіду ... Зібрав простий мультивібратор і підключив на далеку світло паралельно! Вмикач - кнопка, примотана на важіль покажчика поворотів, як сигнал на газелі ... Вітався так з усіма...
Нема за що. До речі на прохання трудящих 2 дні тому перезалив архів
дякую)
ні за що
можеш написати якась мікросхема, резистори, конденсатори та й інше що сюди потрібно!дуже треба!
Звичайно, на першій картинці все написав ще коли статтю писав, роки 2 тому приблизно. Якщо настільки туго то картинку роздрукуй і на радіоринку покажи
та тільки ще нюанс, цікавий варіант що воно світилося постійно як звичайні хід вогні, а коли я хочу натискаю кнопку і воно начитає блимати
