Тижня 2 тому отримав замовлення на автомобільний годинник зтермометром. Побажання клієнта — Датчик температури виносної, кнопки управління з боків екрана. Зі схемою визначався близько 2днів, потім розвів плату і тиждень чекав деталі яких не було.
Що з цього вийшло судити Вам. Вся індикація почергова з можливістюзміни часу відображення потрібного параметра
Час 2-59 секунд, Дата 0-59 секунд, температура 0-59 секунд.
0 означає, що параметр не відображатиметься. Для годинника як видноцей параметр починається з 2 секунд і відображення годинникавимкнути не можна.Принцип роботи і налаштування описувати не буду яйого докладно розповів у відео для пристрою.

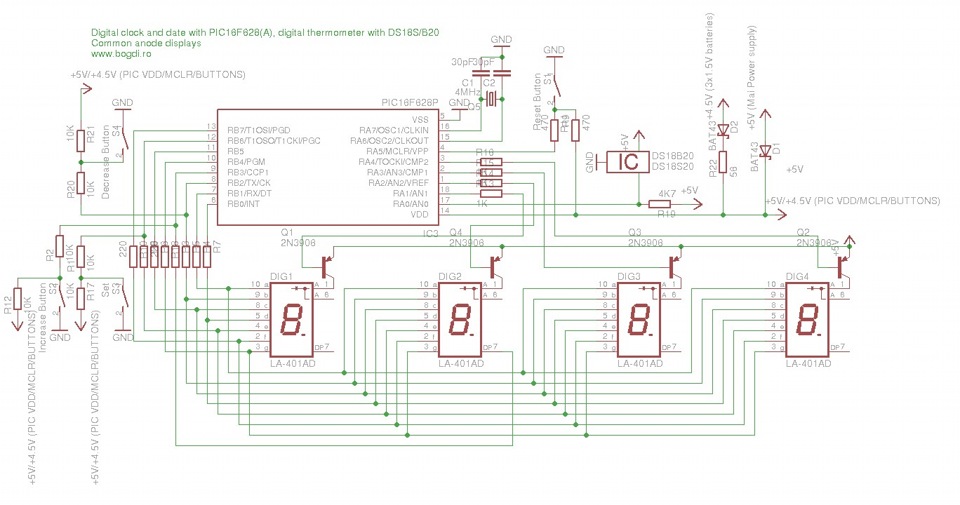

Схема пристрою
Друкарську плату зробив двоскладову, в ситуації з автомобілем цезручніше як і кнопки на лицьовій панелі.
Друкарська плата
>
Ну і фотографії зібраного пристрою фаз, профіль, аванс :) — якказав Папанов у Фільмі "діамантова Рука"

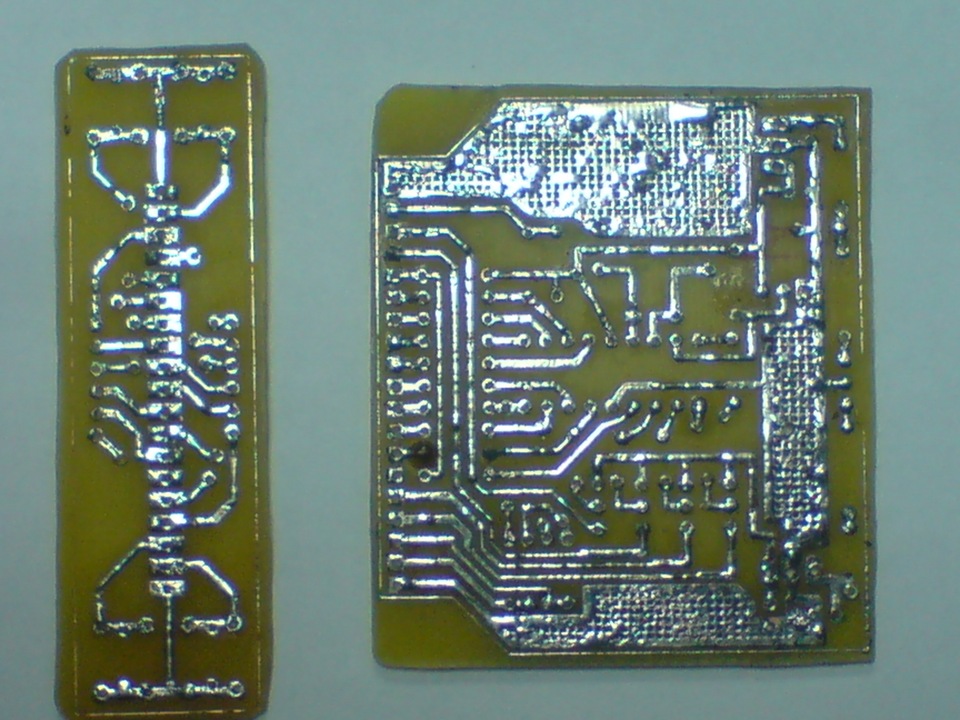

Вид з боку доріжок

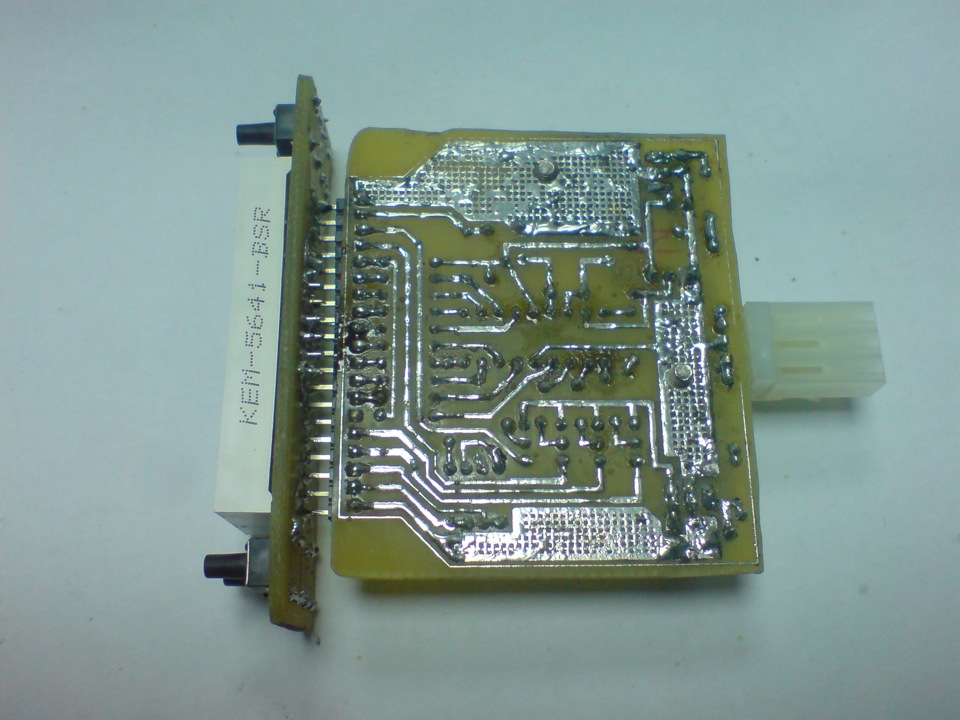

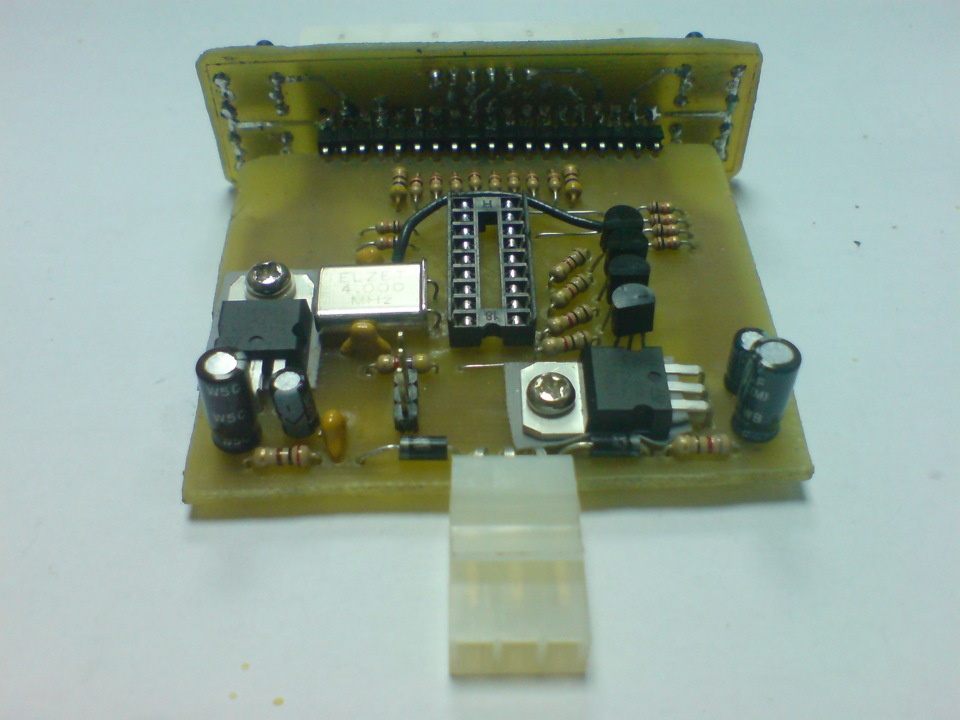

Вигляд зверху ззаду<

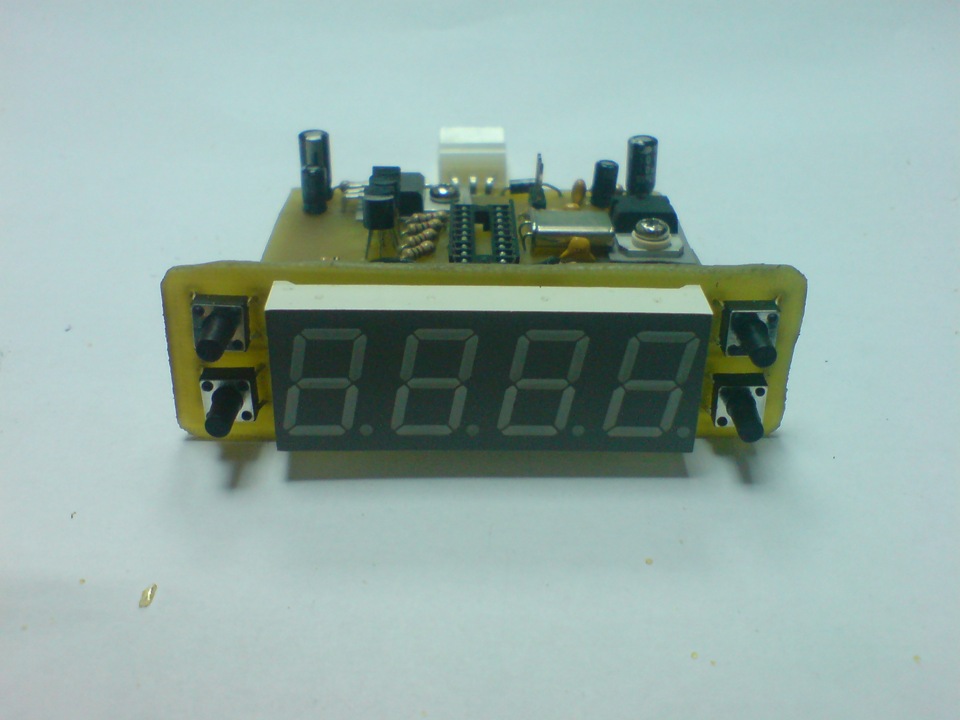

Вигляд зверху спереду
Вигляд 3/4 або 1/2 повороту як то так
Ну і включення годинник заробили :)
< br> Функції меню годинника і що і як відображається опишуу відео так як на роботі була можливість і час це зробити. Дивимосякоментуємо. Такого типу годинник є в сучасних автомобілях. Якщо вихочете розширити можливість датчиком температури і датоюзвертайтеся. Розмір екрану та розміщення кнопок управління втім які все інше можна адаптувати під ваші потреби. Продажний цінникпристрою 20 у.О. + поштові витрати.
