Продовжуємо прилади на індикаторах 12-го випуску. Годинник під стандартний корпус 2103, -06, -07.

По функціоналу годинник дуже простий, в них є годинник і тількигодинник, підведення годинника здійснюється як і в штатних тількитам ручкою, а у нас кнопкою. Годинник виконаний на мікроконтролеріAttiny2313, і хоча я великий шанувальник PIC-ів але був встромленийпальцем ось цю схему, і ось цей годинник =), так що Attiny ... Осьдо речі і посилання, www.yarst.org/Clock_VAZ2106.htm пам'ятаю якроки 3 тому побачив це посилання, мені тоді теж здавалося це нереальним, і я не пам'ятаю чого більше боявся прошити контролер іпрограматора або зробити плату пензликом для лаку.Тоді слова ЛУТдля мене були сторонніми, а плати я малював лаком для нігтів покидружина не бачить, мені все одно було який схопив такий іпідходить, а у неї там ціла наука, той який я б не нафарбував підтуфлі підходить, а той що начебто класний за кольором ні з чим неграє і не підходить =) ... Гаразд відволікся я, кому цікаво знайдев БЖ плату реле пауз склоочисника там докладно описано як платулаком зробити ... Загалом те що пару років тому мене лякало насьогодні здається примітивним, хоча дві Attiny2313 я виграв з цимгодинником, одну включив із соплів на платі, другий вшив по саміфюзи, На PIC такого немає, максимум константу затерти можна, алевона не на всіх мікроконтролерах є і годинник як правило назовнішньому кварці.

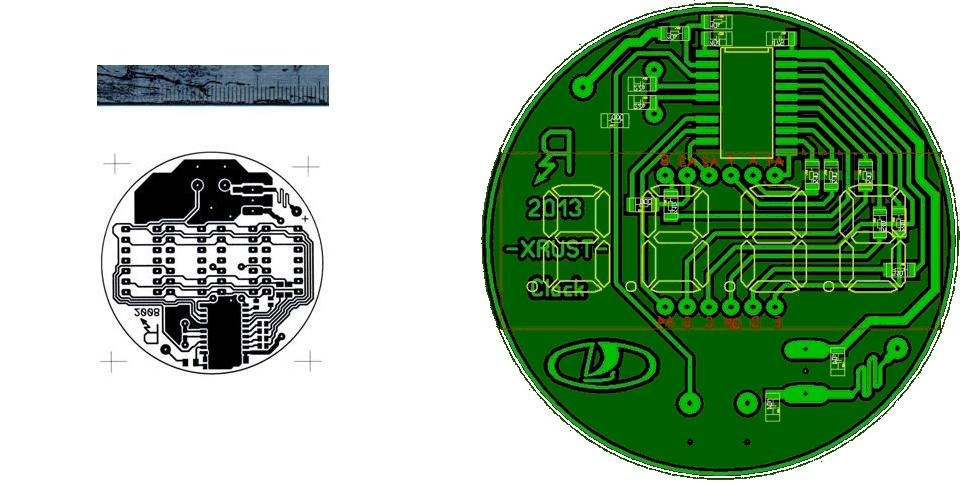

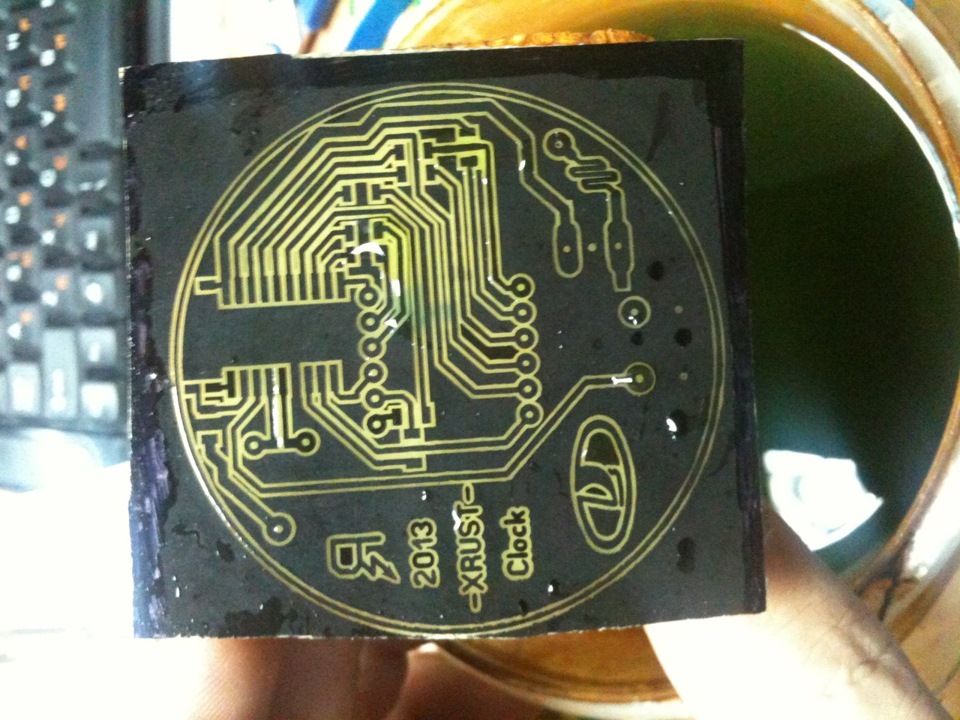

Я звик до Sprint Layout, з програмою в якій малював авторрозбиратися бажання не було, а картинці в jpg я не міг довіряти зарозмірами по цьому перерозвів плату.

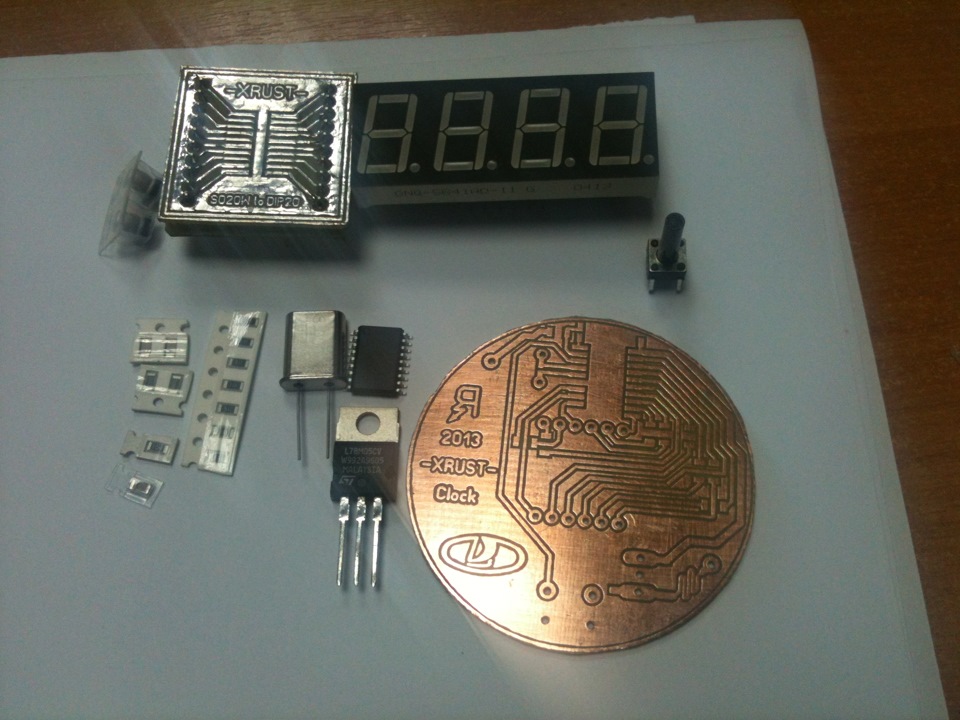

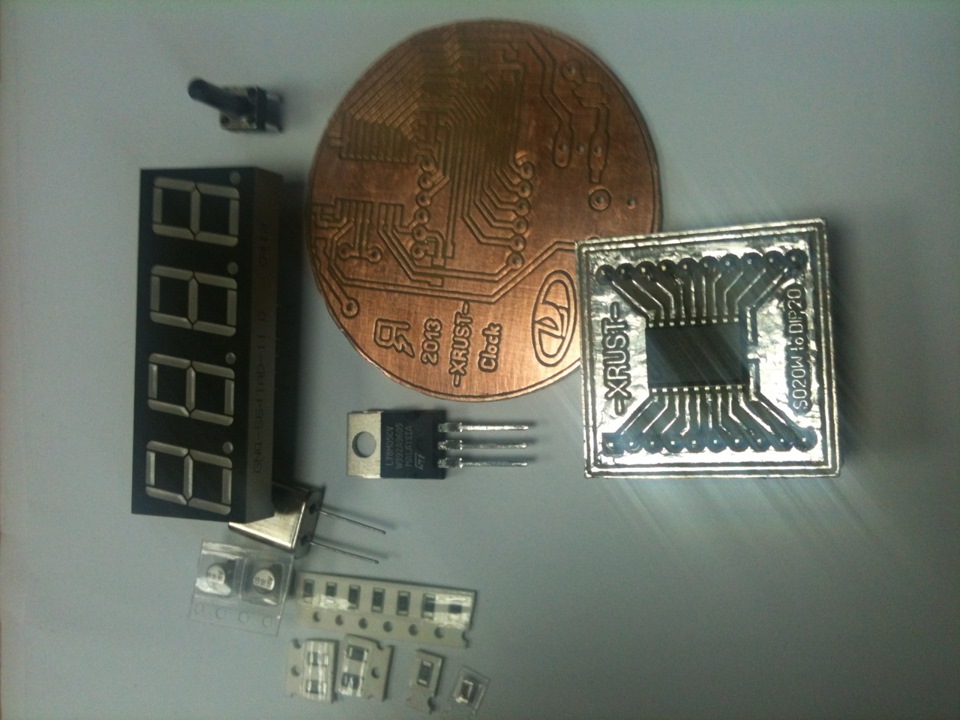

Ну і вніс зміни, динамічна індикація, так що чотири однорозряднііндикатори - замінюємо одним. І доріжок менше, і цифри не гуляють.> Запчастини на фото:S0204 -
Для прошивки годинника потрібен так званий програматор Громова, вінне складний по деталях, але заробив теж не відразу. Чому непрацював відразу я так і не зрозумів, начитався про відмінністьCom-портів, які бувають 12В і 7В, але на домашньому комп'ютері і зЗарядкою від SE програматор почав спілкуватися з мікроконтролером.Також є один нюанс - програма написана в середовищі AlgorithmBuilder. Раджу прочитати довідку до програми "F1", тому що припрошивці контролера його потрібно перевести на роботу відзовнішнього генератора (кварцу), робиться це фюзами, інайнеприємніше те, що якщо ви щось зробите не так, не скомпілюєтепрошивку, або ф'юзи або помилку зробите в цих же ф'юзах то вдругепрошити контролер не вдасться, і відновити його можна лишеспеціальним програматором. Враховуючи що автор годинника невиходить на зв'язок за жодною з адрес у статті краще прочитати ніжзапороть контролер. Ще одне зауваження Автор у і пише, що програманаписана під старий контролер, а для переходу на Attiny2313 потрібнозмінити контролер і перекомпілювати, тож на 24.12.2013 нічогозмінювати не потрібно в архіві проект вже під новий контролер. Такщо Вам потрібно виставити Fuse згідно з картинкою, хто буде шити віншій оболонці зверніть увагу, що в середовищі Algorithm Builderнатиснуто в інших програматорах і описі віджато і навпаки. Навіщоце було робити залишається лише здогадуватися ... Моя порада хтозахоче повторити - зберіть програматор Громова, і прошийте зAlgorithm Builder, перевіряйте програматор зчитуючи контролер якщовін відгукнувся - можна компілювати, і шити. Останній нюансконтролер припаюється чистий Коли вся плата зібрана, включаючикварц, саме на нього ви і перемикаєте ваш контролер. Від БПпрограматора

Ні якого настроювання годинник більше не потребує лише підвести часзгідно інструкції.

За традицією відео роботи та налаштування часу (знімав нателефон)
