Трохи забігаючи наперед засмучу людей які чекають супер точногостабілізатора для світлодіодів. Його не буде. І на те є логічнепояснення. Ні я не противник правильного включення світлодіодів алея за включення там де це потрібно і тільки. Городити стабілізатор, радіатор та інші речі в плафоні - це зайва витрата грошей, сил ічасу. Додати більше діодів.
(29 червня 2011 о 19:20) я виклав на драйві статтю про саморобнийплафон — Ось вона, і за ці майже три роки я не перепаяв у ньомужодного світлодіода, і це вважаю найкращим аргументом на захистпростоти та дешевизни.
А причина створення нового плафона банальна і проста, мені сталосоромно зізнатися, що його робив я. Так як плата була зробленалаком для нігтів, на "гетинаксі" знайденому в гаражі батька, і єодин косяк спосіб кріплення плафона світильнику на наших дорогахвін страшенно деренчав так як був закріплений як і звичайналампочка в контактах.

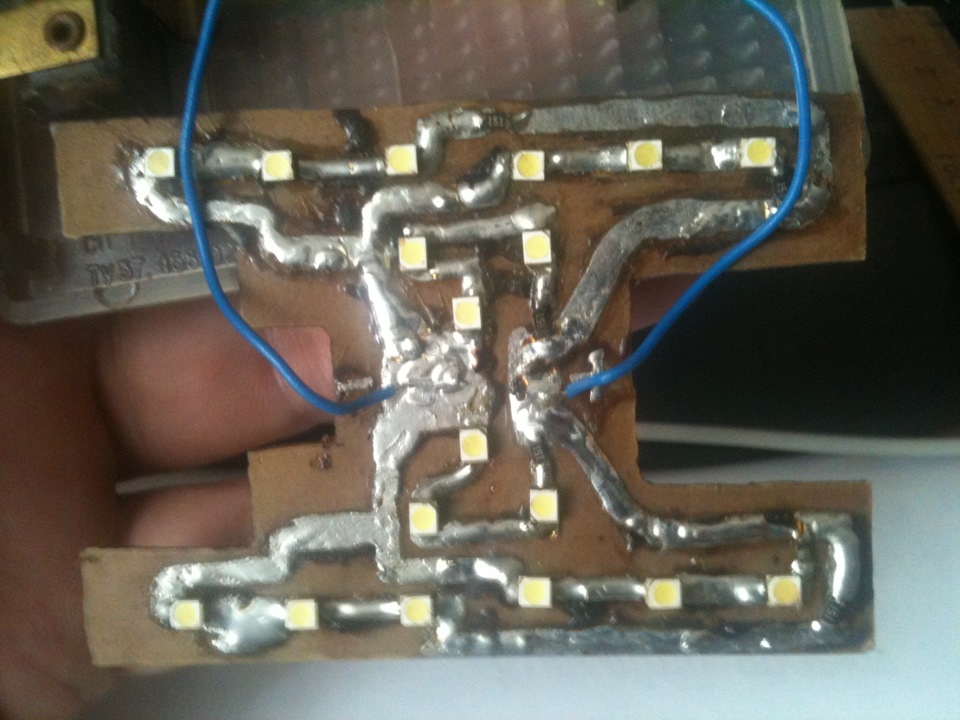

Тому одного чудового вечора мені захотілося зробити його, яккажуть, акуратніше чи що. З красивою платою і застосувати навичкиотримані за цей час. Для початку згадаємо цей жах. Повністюробітник але візуально звичайно страшно = )Новий плафон вирішив збирати на діодах 5050 яких закупив для АГ=).

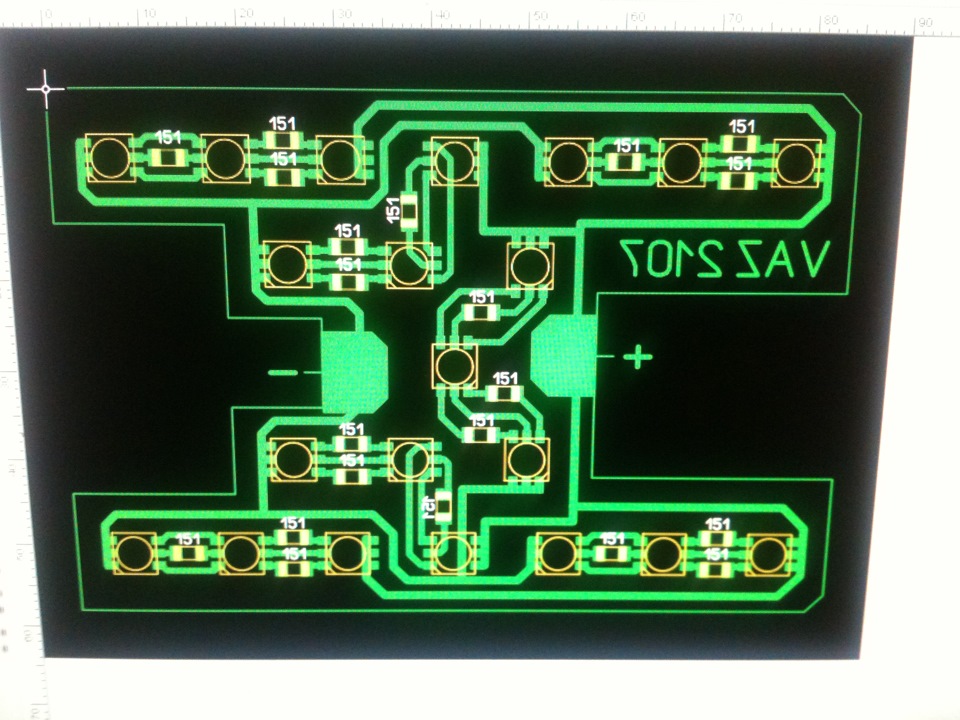

Плату трохи змінив але відштовхувався від розмірів попередньої

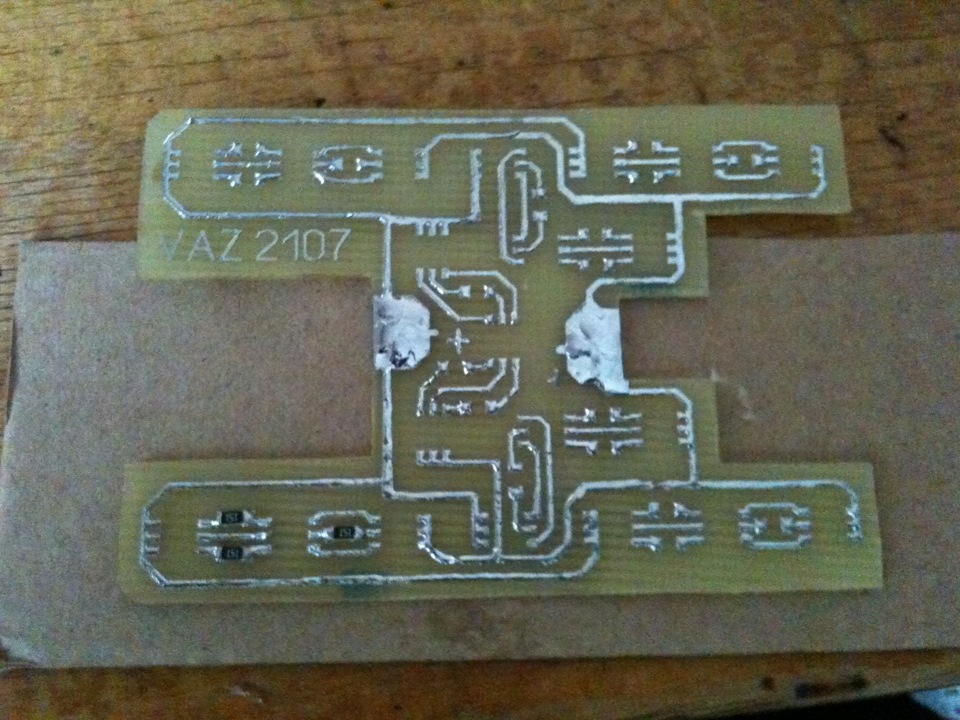

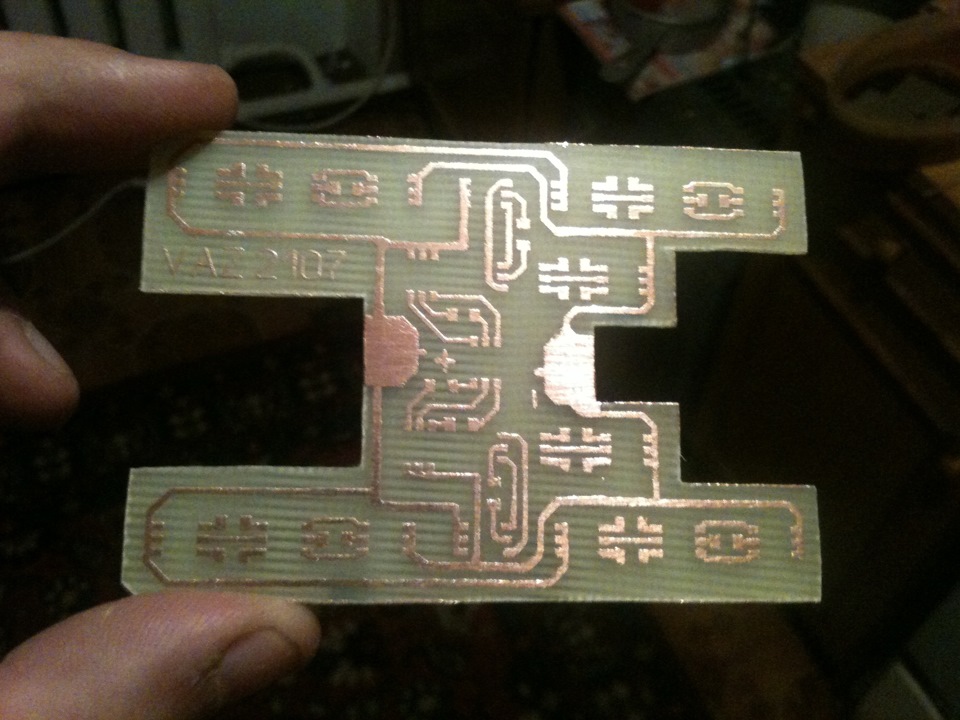

Нічого зайвого резистори 150 Ом і світлодіоди Далі травимо і лудимовсе як завжди А тепер трохи новизни беремо і фарбуємо поверх пролуджених доріжок балончиком біла фарба. Нічого не закриваючи ігріємо феном хвилини 3 щоб не чекати поки все висохне. Після чогоприпаюємо детальки. І проводки для зручності перевірки =)
Хочете вірте хочете ні =)))
3 кристали в корпусі

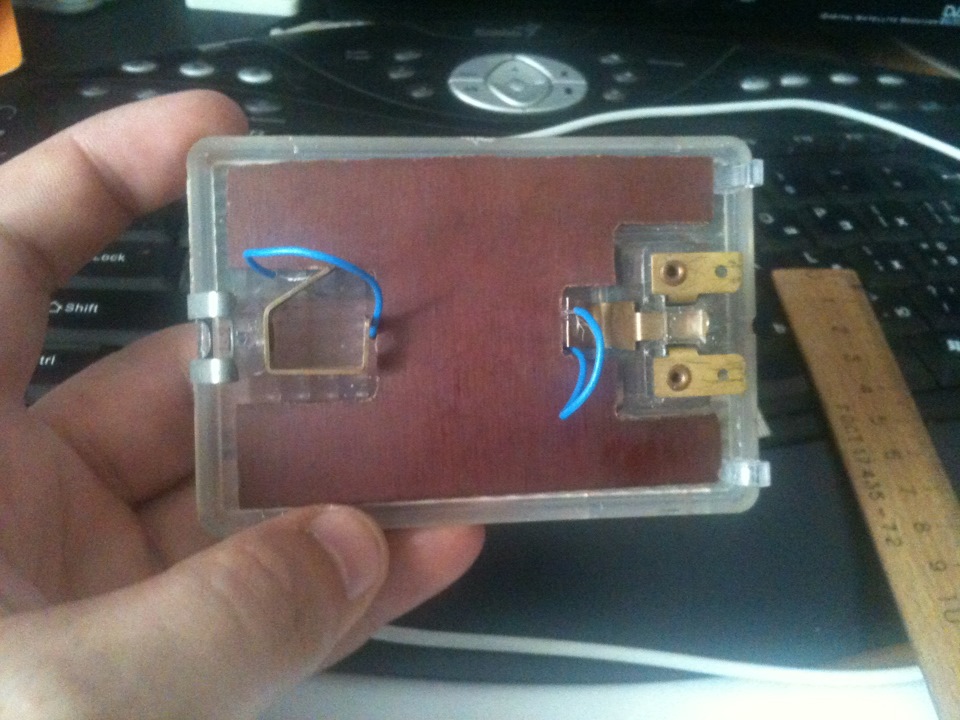

Тепер про спосіб кріплення. Його я чесно злизав із промисловоговаріанта плафона 1 в 1.Кріплення на гвинтиках і ніякого брязкотувже випробувано майже тиждень катаюся з ним
Ну і кінцевий варіант 21 діод 5050 по три кристали не можна і поручставити з діодами 3528 які стояли до цього
p>
А ось морок у гаражі та плафон
Р.S. Творіть але не ускладнюйте життя там, де це не потрібно.
Коментарі19
У мене він взагалі не працює, як усунути проблему?
Якщо ви не здатні видзвонити ДВА дроти і розібратися чому не працює то краще і не лізьте
Заробив плафон і тепер постійно горить, у чому причина?
Там 3 проводи. +12 з одного боку і дві маси з іншого через кнопку. Один безпосередньо на масу другий через кінцевик дверей.
Замикає значить?
Або підключений не правильно
схемою малюнком для плати не поділіться?
Ні. У Subaru немає плафонів 2107
я такий же плафон колгоспив в іж комбі як освітлення для задніх пасажирів. дратувало мене що скла багато, а можливості засунути світлодіоди по всій площі рівномірно складно. як вийшов зі становища написано в БЖ. /фото як світить тільки таке ea.d-cd.n...
Світло тепле не люблю =)
на смак і колір всі фломастери різні ) я про конструктивне рішення плати говорив. сам не очікував, але навіть кріплення ніякого не потрібно. перед складанням контакт від вимикача намазав мастилом для акумуляторних клем щоб не псувався з часом. . а ме...
Зручно при тиражуванні. Один раз намалював потім 20 хвилин на плату з протравленням витрачаєш. Є плата яка роздрукувалася мною разів 80 вже — бакомер. працювати довго і щасливо.
вд40 не довіряю. перевірено на навісних замках - по роботі у мене їх сотні - іржавіє після неї на ура. Щоб відкрити хороша річ, але потім обов'язково потрібно змастити чимось рідким і не замерзає на морозі.
Я не говорю як мастило використовувати я говорю контакти оббризкати. А мастило вд-40 змиє все вірно. Це гас з ароматизатором =)
Візьму на озброєння ідею з фарбуванням плати виглядає як магазинна))))) класно зробив)))))
Спасибі. Так магазинна приблизно так само і пофарбована
магазинна навіть якщо зовсім китай покрита паяльною маскою.
А паяльна маска це? =)
we.easyelectronics.ru/Hom…oy-maski-v-kartinkah.html
