Іноді виникає бажання щось відновити, полагодити чи переробити. Алещоб і практично було й зберегти початкову ідею та призначення.
> Знайшов я якось у батька в гаражі перенесення ліхтарик.Такимиліхтариками комплектувалися автомобілі ваз.Працював він відприкурювача, а джерелом світла служила звичайна лампочка 21W.Фотояким він мені потрапив до рук я на жаль не зберіг.Але штепсель буврозламаний провід зачищений сантиметрів 10 їм обмотували клемузагалом як то світила.
Загалом жало мені стало це перенесення і вирішив я його полагодитита ще й подарувати їй яскраве холодне свічення з 18 діодів. Зняврозміри нутрощів і в один з вечорів на роботі розвів друк піддіоди

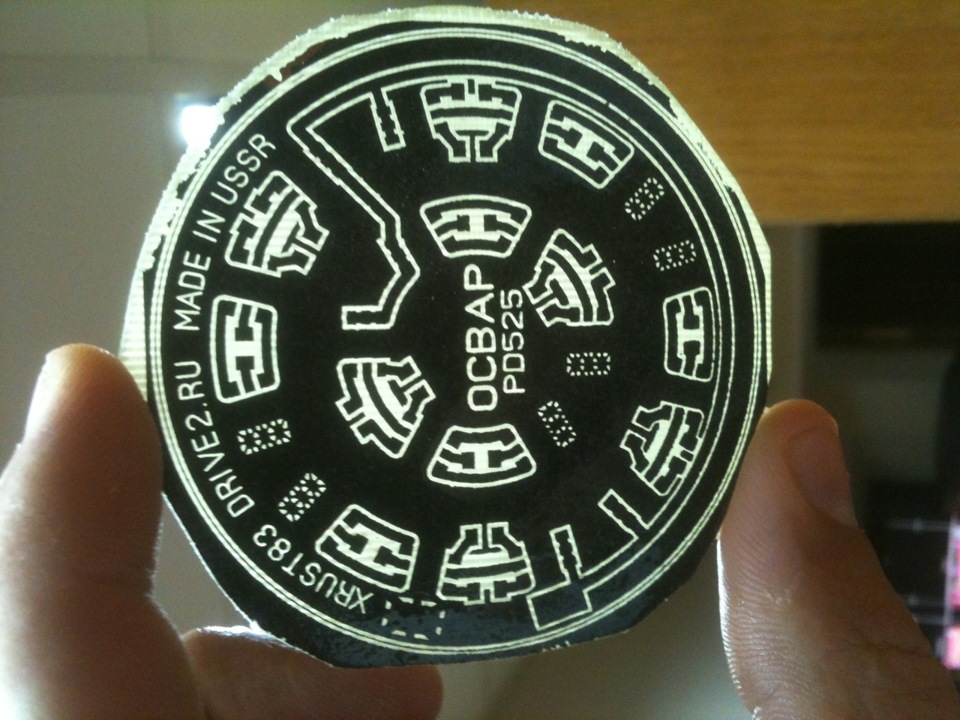

повернувся до звичайного журналу, навіть зняв відео як легко всевідстає і ідеально переноситься.

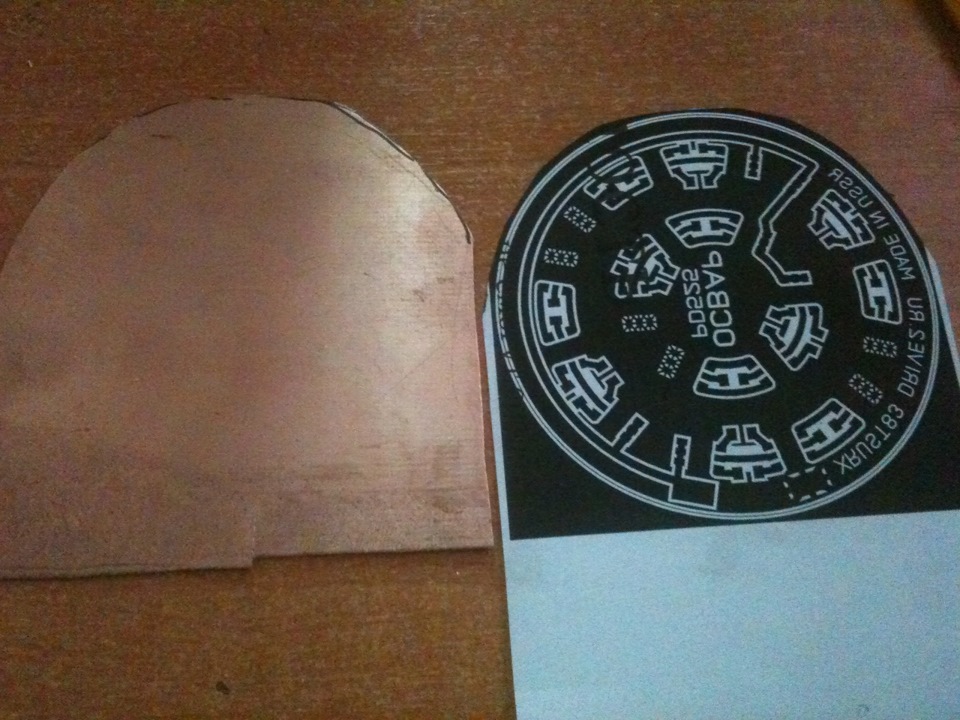

Матеріали прості. Принтер HP1200 та журнал з тонким але дужещільним папером
Дивимося =)

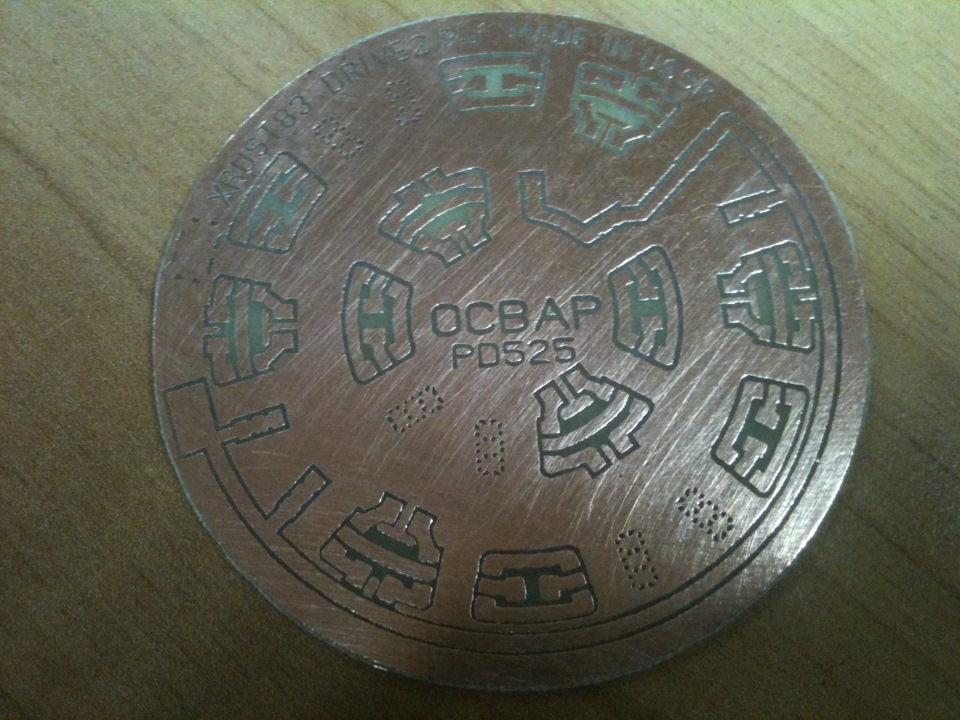

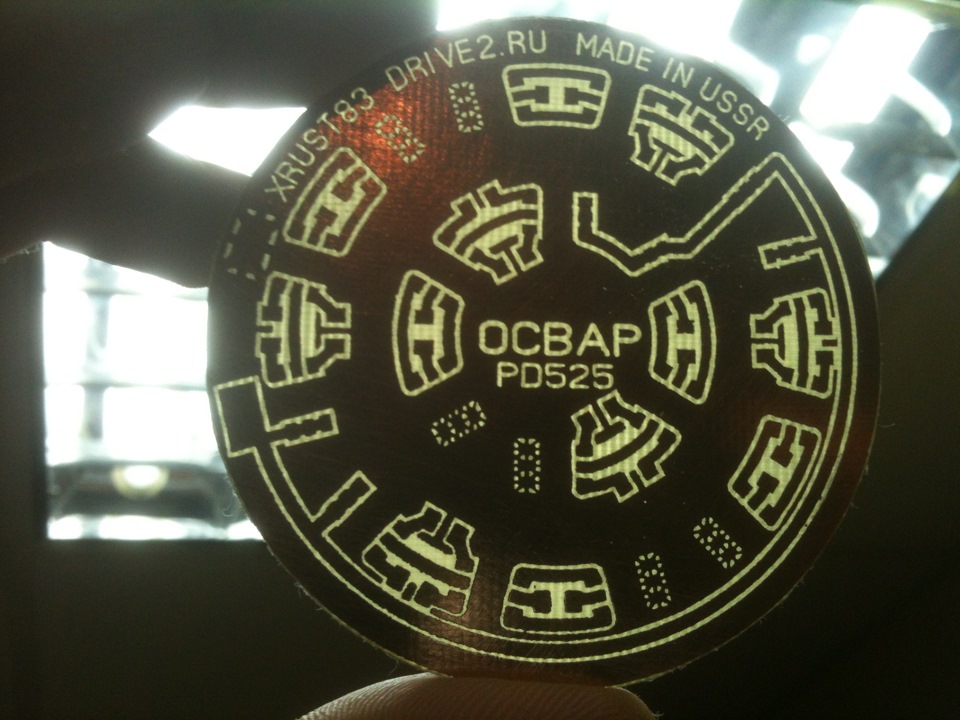

А ось вже витрачена плата

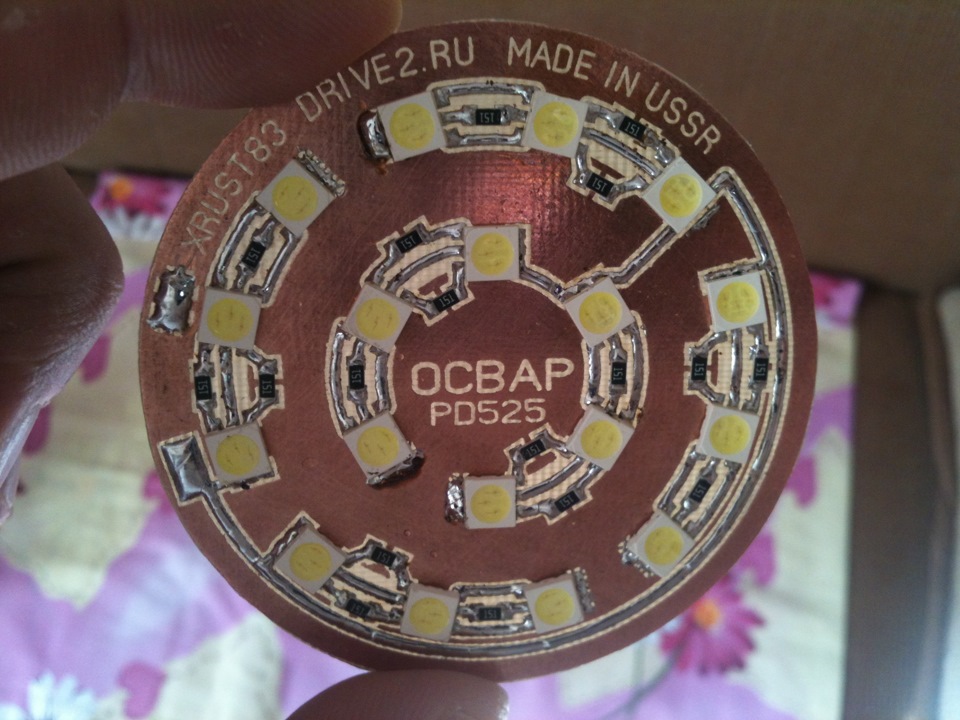

< Після чого було напаяно 18 діодів і резисторів. А ось самкорпус ліхтарика . Правда вже відмитий, як я й казав фото довідсутня =(.
Кришка була знайдена
Провід залишив рідний але щоб його не виривало проділ і запаявпетлями. Такому монтажі контакти + і - не відірвуться в процесіексплуатації.Ну і вирішив спробувати "цапонлак" Це перший досвідале начебто добре, принаймні стійко до атмосфери.
то як освітлює просто не порівняти з лампочкою Споживання діодів0.02 А, так як діоди три-кристальні то 0.06 А кожен діод. Їх 18 штто сумарний струм 1.08 А що при 12 В напруги складе 12.96 Wокруглим до 13 W. Підсумок більша ефективність світла при меншомуспоживанні що не може не радувати =). І найголовніше функціонал ізадум компанії ОСВАР залишилися такими ж.Що робить його дужекомпактним і зручним у зберіганні. Ось і вся історія. Після тестівбатько знайшов ще один такий ліхтарик та попросив повторити і длянього. Реклама та маркетинг =)
Переноска ПД525.zip
