Це бічний повторювач, він повинен показати мій намір повернути привиїзді з сусідньої дороги, отже водії які їдуть спереду і ззадунехай дивляться на відповідні повороти і розміщувати діодинаправляючи їх у перед і зад автомобіля сенсу не бачу.

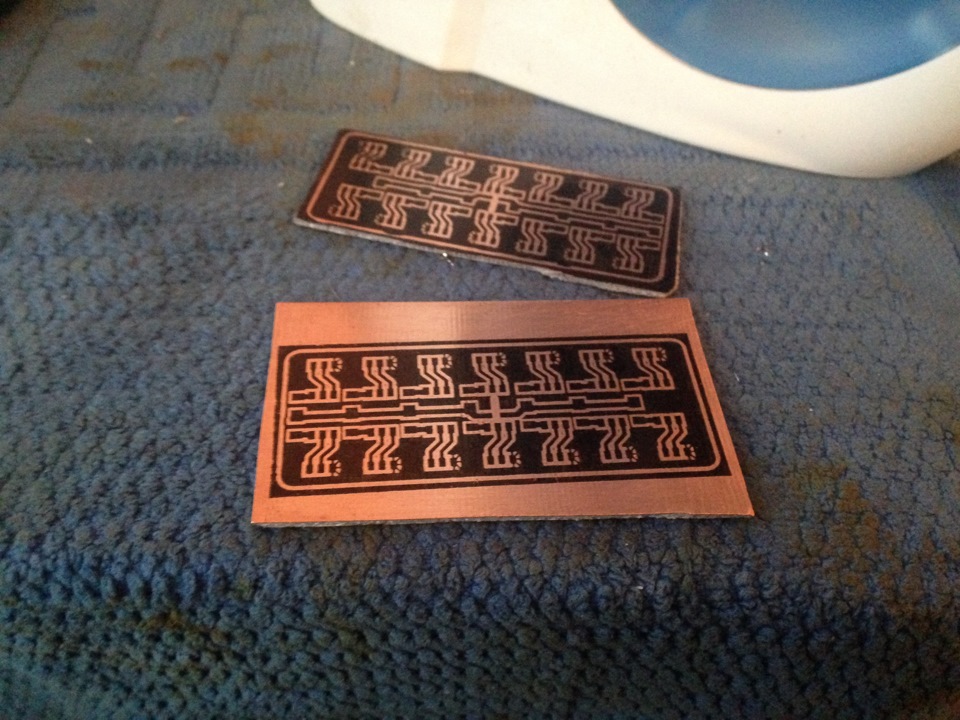

З конструкцією визначилися. Макет намалювали, для цього розібравстарий ще жовтий повторювач. Робимо плати.

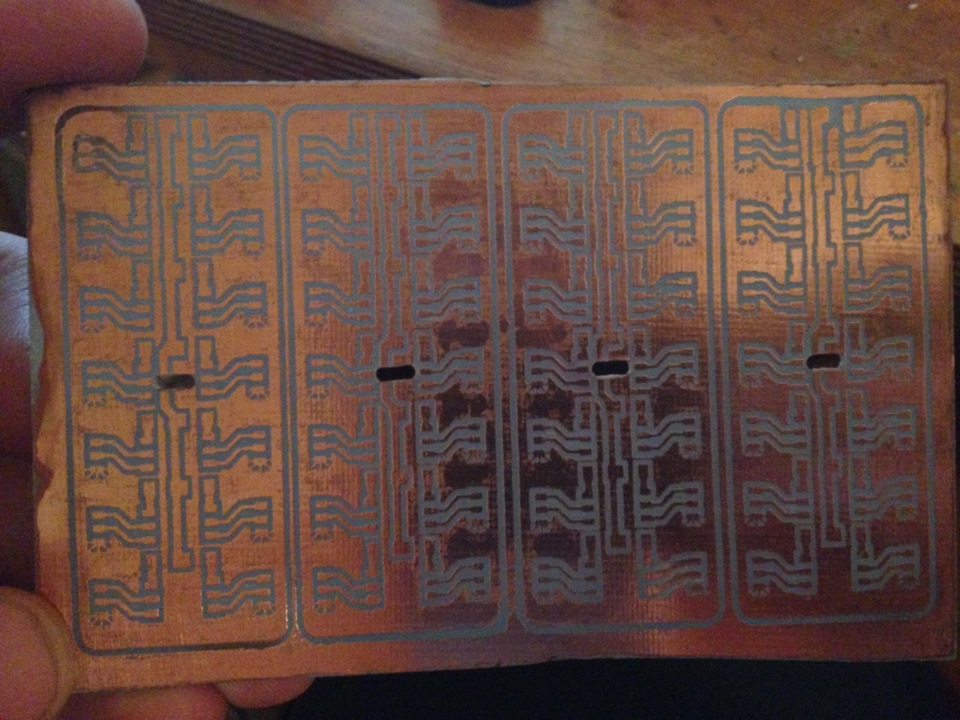

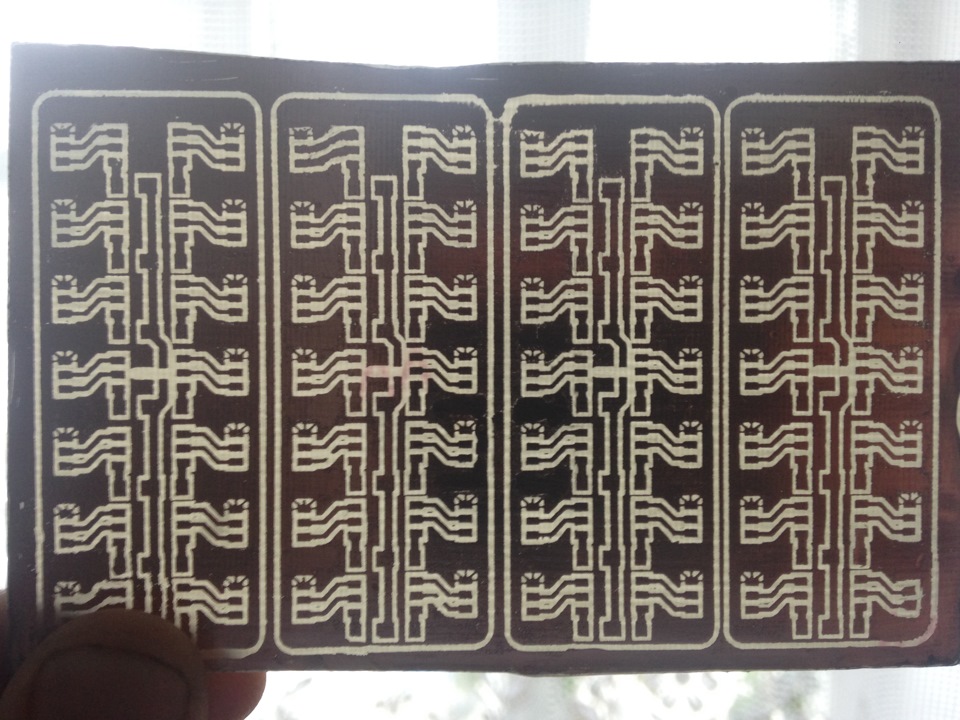

Спочатку я зробив дві плати, потім подумав і зробив ще чотири; -) —час на роботу буде не набагато довшим.

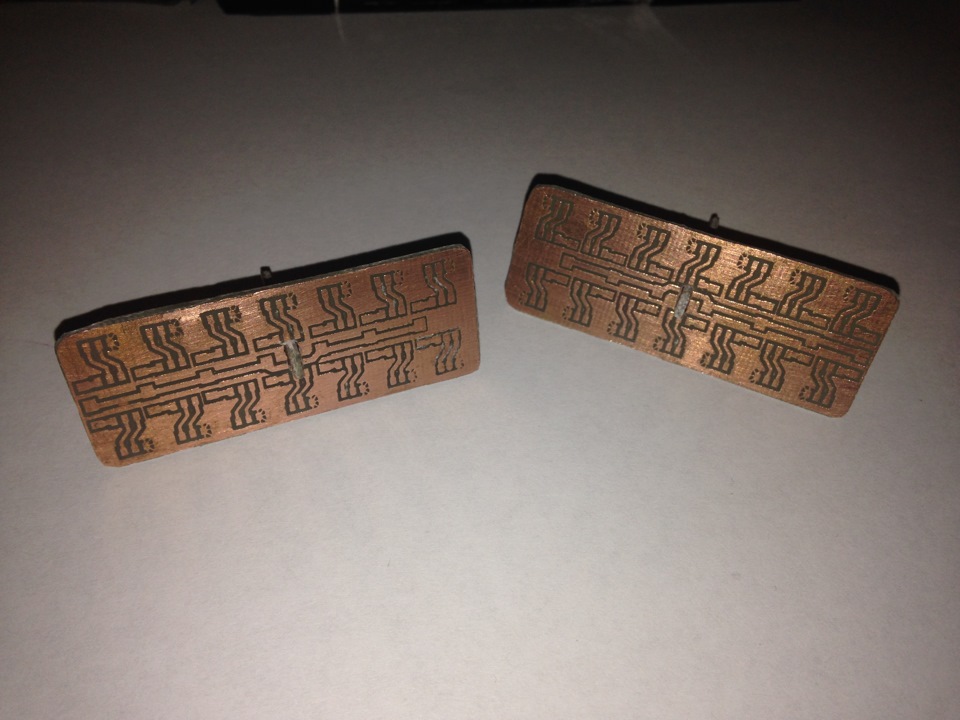

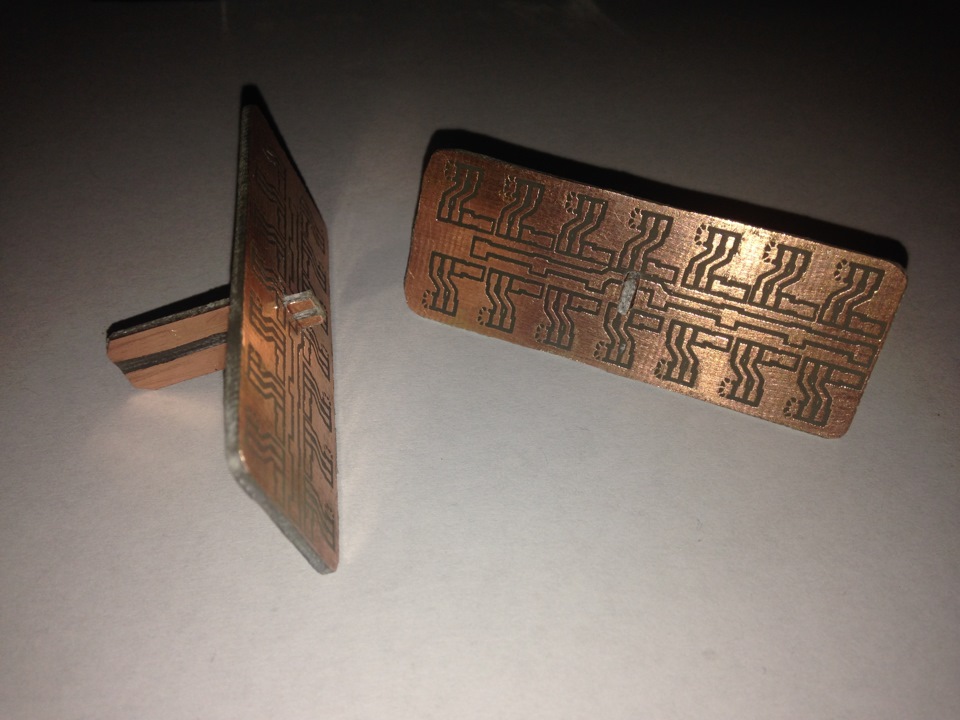

Від будь-яких додаткових з'єднувачів вирішив відмовитися і зробитиплату, яка вставиться в рідний роз'єм повторювача. . Коли змакетуванням закінчив — приступив до паяння. p>
І приміряємося до нашого корпусу.
Я переживав що товщина склооліту 1, 5 мм і висота діодів можуть недати закритися корпусу.
< /Але як видно все відмінно стало на своє місце. Діоди зміщенівід краю на пару міліметрів, а корпус повторювача, як пам'ятаєте, має скошені площини від центру. Ну і результат. Нехай фото скажутьсамі про результат. Скажу щойно я залишився дуже задоволеним. Дляустановки на машину я купив пару нових повторювачів.
Зняти старі, не пошкодивши їх, не вдалося. Можливо засувки разові, а можливо температура за бортом; -) негативна. Але тендітні і безтого ніжки швидко обламалися. Щоб не їхати купувати нові привстановленні в гаражі нагрівав повторювачі феном після чого вонидобре зафіксувалися. Розбирав також не без труднощів.Так як клею назаводі не шкодують зробив пропил дрімолем уздовж плоских граней, аждо прозорого скла. Після чого клей на поворотах теж піддався. Коливстановлював повороти, зняв невеликий ролик роботи — яскравістьвідмінна. Знову ж таки тут потрібна не сила світла, а яскравістьсвічення. Я вже писав про це колись. Це різні цілі та діоди дляцього потрібні різні.
P/S. І так, два готові комплекти плат для повторювачів поворотів05/07 шукають нових власників. Кому цікаво звертаємось у личку.Ціна указу у статті за пару :-)
Коментарі19
Доброго дня. Ви ще робите такі повороти і яка ціна їх буде якщо їх замовляти у Вас?
Добрий день. Можу спаяти плати 150 грн. У корпуси ставите свої самостійно
Дайте свої контакти для замовлення.
Рівненська область, Дубенський район, село Мирогоща, вул. Миру 86. для виклику — три зелені свистки заходьте, або пишіть у приватні повідомлення
одуріти руки золоті))
Привіт Хочу купити LED повторювачі повороту Під Ваз 2107 є такі?
Дібрався! Здорово вийшло!
Привіт, під ланос зможеш зробити?
Так. Яка різниця. Потрібний тільки розмір під склом.
розміри є, але проблеми вже з кріпленням після встановлення плати.
Броблеми немає. Пластмаски на місці залишаться.
Супер.
На ваз 2106 зможеш зробити? Яб купив.
Та розбирай поворотник і давай розміри
Вийшло добре! Ви можете надіслати мені друковану плату?
Ні
ну так. 3 лінійки по 6. тільки без резисторів і на стабілізаторі струму
Так у лампі в трубці. Але я чим більше стикаюся тим більше противлюся цим стабілізаторам. тим більше поворот не нагрівався ніколи а парк лайт в новому релі десь 60% що теж не проблема. Нехай катаються =)
не знаю. ні одна конструкція зі стабами струму ще не дриснула, ні в мене ні у друзів.
