19-й випуск. Датчик вологості

Зовсім спокійно відпочивати я не можу. Тим більше, коли на роботівстиг витравити плату і весь інструмент в рюкзаку :-). Замовивколись з піднебесної датчик вологості DHT11 вирішив знайти йомузастосування на стійці Там ще 2 порожніх колодязя залишалося і дотермометра він підійде.Компресорів, турбін та інжекторів у мене всеодно не буду дощ передбачати.

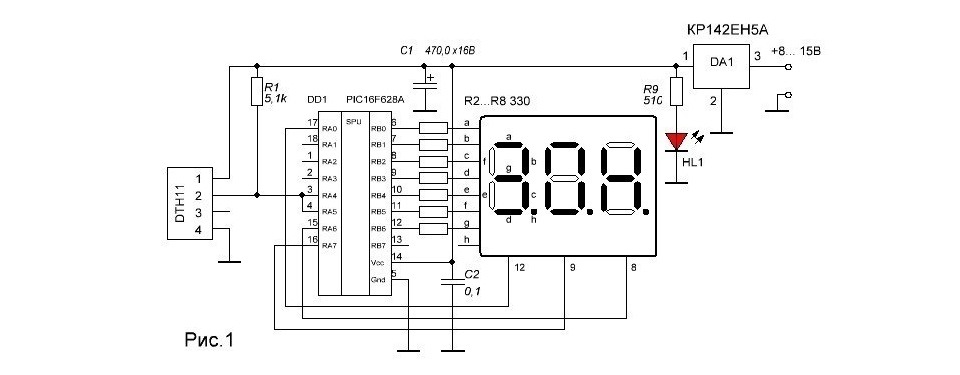

До речі автор і стаття живуть тут Єдина відмінність відоригіналу у мене індикатор із загальним анодом.Коли їх 25 шт лежитьгрішно йти купувати загальний катод :-). А Ігор додав потрібнірядки.

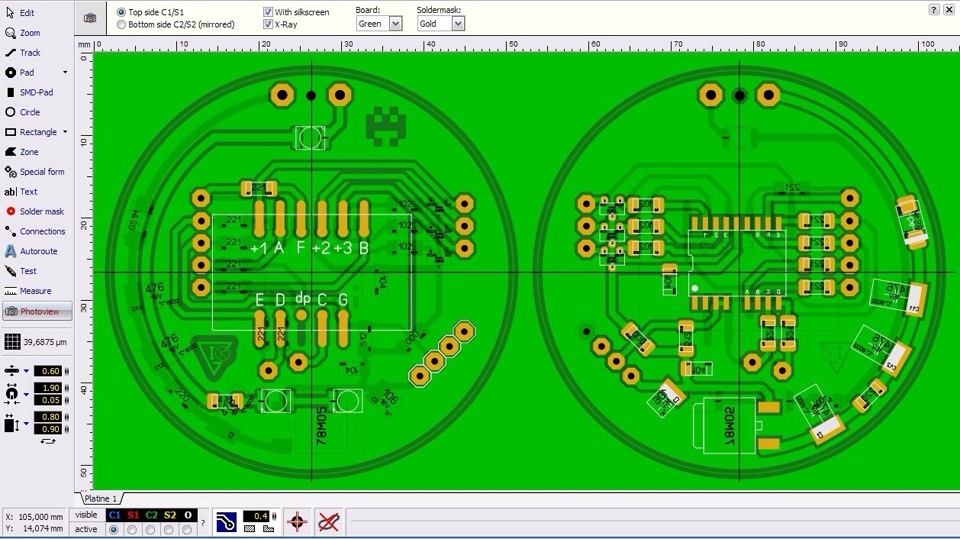

За схемою розвів друк.На скільки класний двосторонній оліт колиосвоїв технологію роботи з ним.Раніше я не хотів його купувати, хочвін дешевше в магазинах.А якщо іншого не було то стравлювавМолодість, дурість… Добре відволікся. Зазвичай

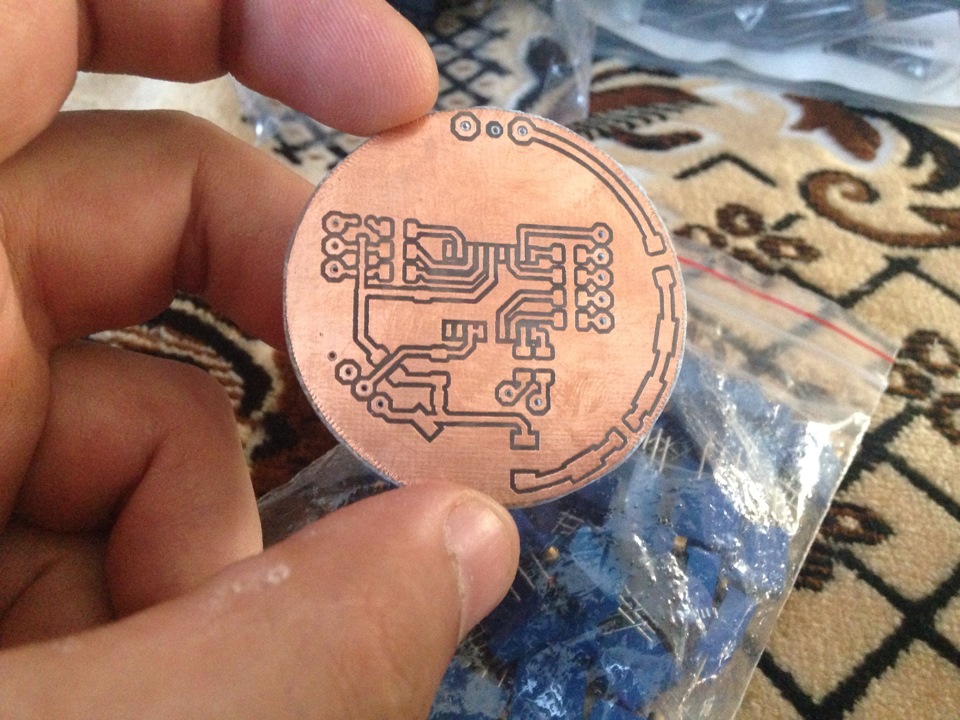

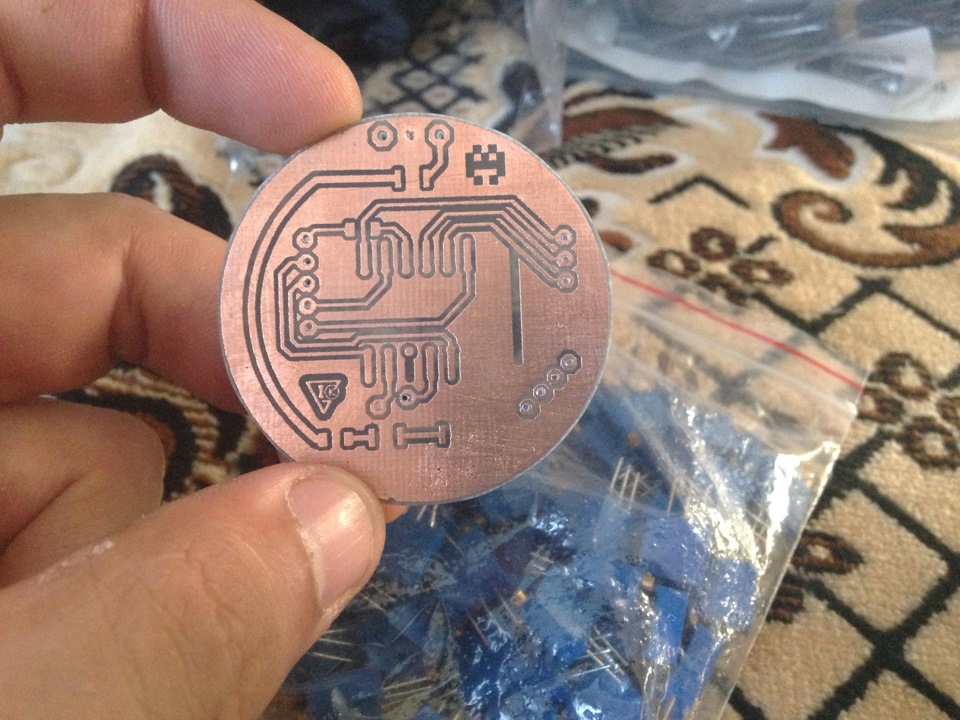

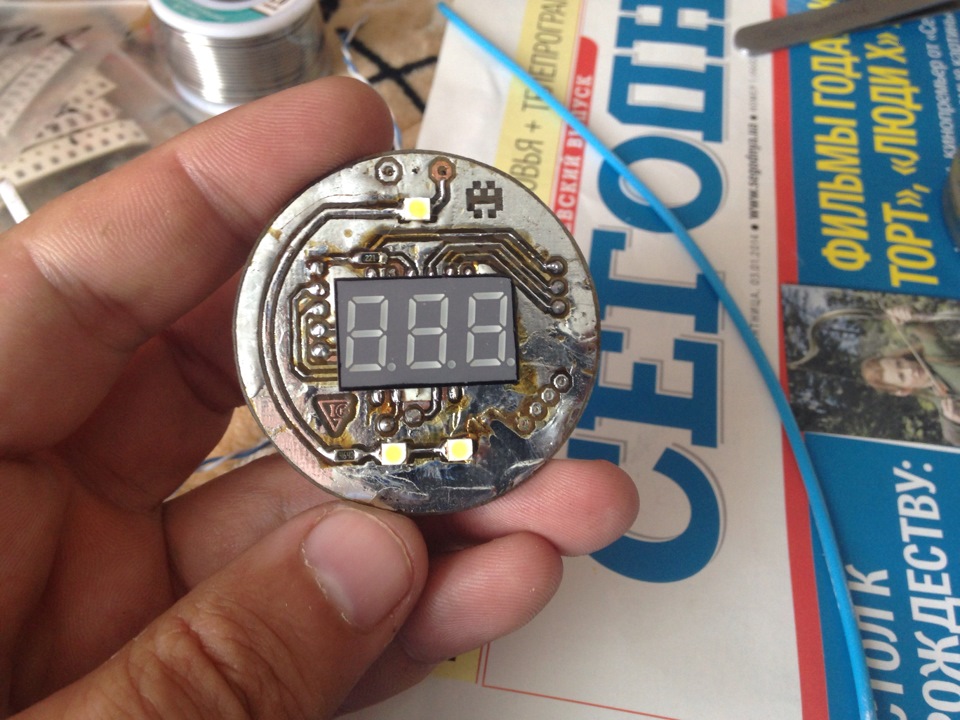

Це я встиг ще на роботі, а ось паяв уже біля тещі.

Запчасти на фото:R0422

> Тепер потрібно зібрати наклейку. І робимо з того ж пластику осьтакий буртик. Пізніше побачите навіщо він Далі нам потрібен корпусвід приладу 2103/06. Або вольтметра 05. Виймаємо всі потрухипотрібна лише ось ця частина. Одягаємо нашу морду на індикатор.Буртик допоможе з одного боку відцентрувати наклейку на індикаторі.З іншого боку він запобіжить засвіти на індикаторі при працюючомупідсвічуванні. Несемо в машину, оскільки блоку живлення немає іпідключаємо.

Все запрацювало! Ура.

Тепер залишилося тільки встановити прилад у колодязь і підключитидо проводки. Ось так виглядає все на своєму місці. З габаритамипідсвічуються і піктограмки Ось такий ось приладчик вийшов.

Залишився ще один порожній колодязь. Запропонувати туди можнавставити корисного і бажано теж з кліматичним ухилом. Або тудиоселитися годинник :-).
