20-й випуск. Годинник на DS1307

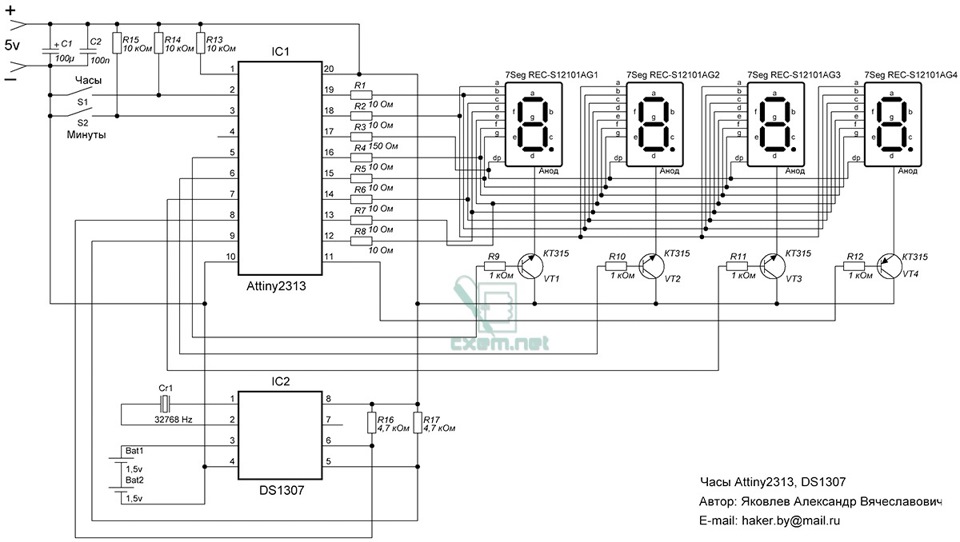

Як і обіцяв щоб не пустувало місце в стійці буде годинник тимбільше дуже давно хотів перевірити схему на DS1307 і мікросхеміAttiny2313. DS1307 — мікросхема годинника точного часу. Особливістьцієї схеми в тому що годинник йдуть самостійно від батарейки.А такяк гараж у мене далеко і на роботу я їжджу від тижня до двох товідключаю масу.І кожен приїзд у мене починався з налаштуваннягодинника, ці годинники повинні позбавити мене від цихманіпуляцій.Різних джерел вказують по різному часу роботи відбатарейки але починають всі від 3-х років, деякі обіцяють 10 роківроботи.Так що замовив мікросхеми.Кварц і тримач батарейки випаяв зматеринської плати.Для бажаючих повторити першоджерело і схематут.Запчастини на фото:KT315
Зверніть увагу на те, як встановлена ​​батарейка, вона живить лише3-ю ногу DS1307 і все, від сюди і такий великий запас ходу відбатарейки. Нано Ампер).У мене в машині нано-технології; -)

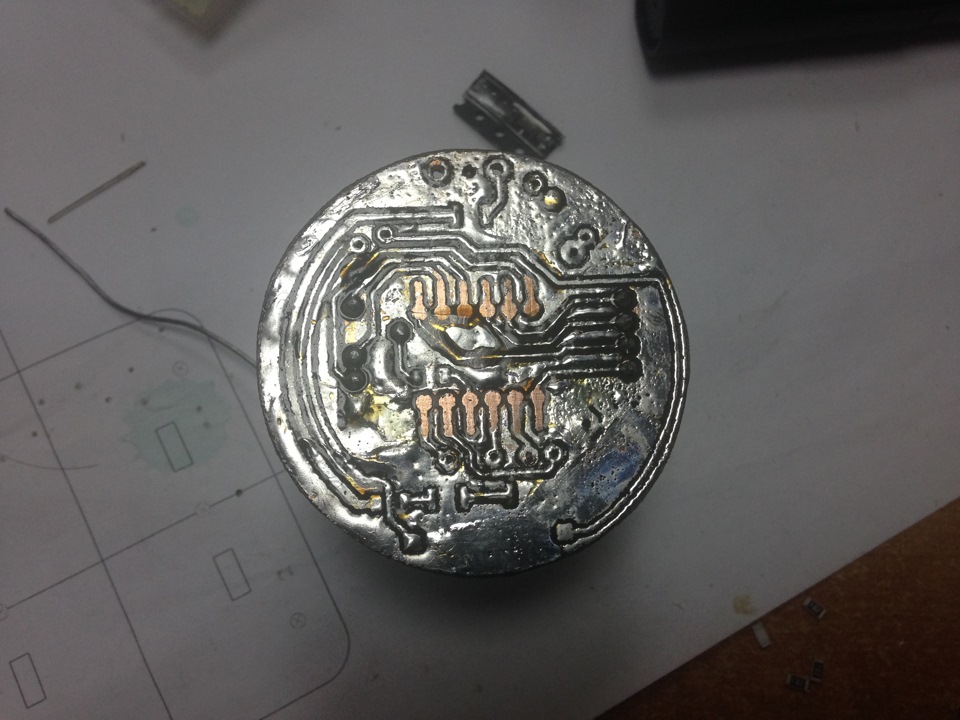

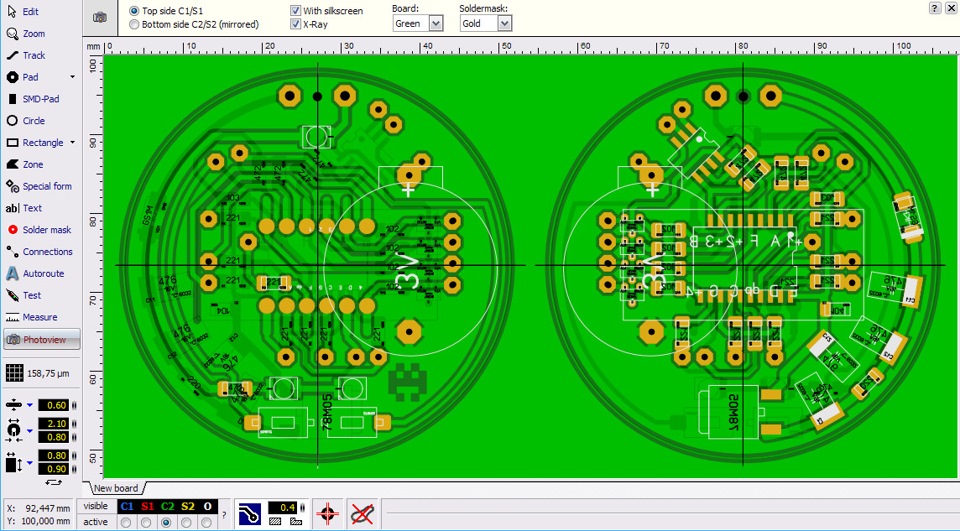

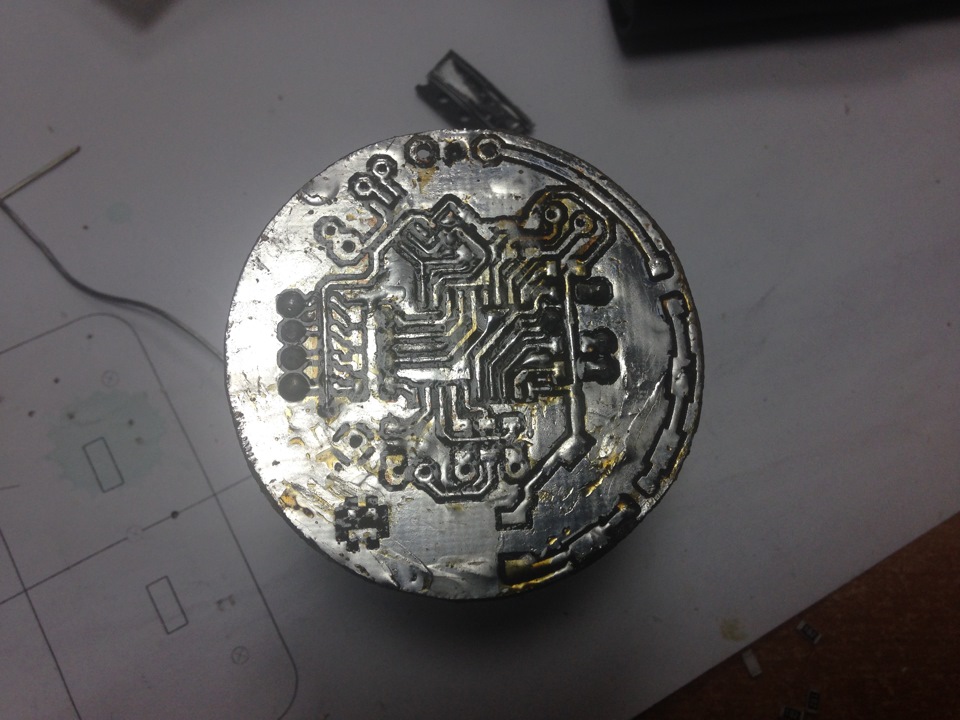

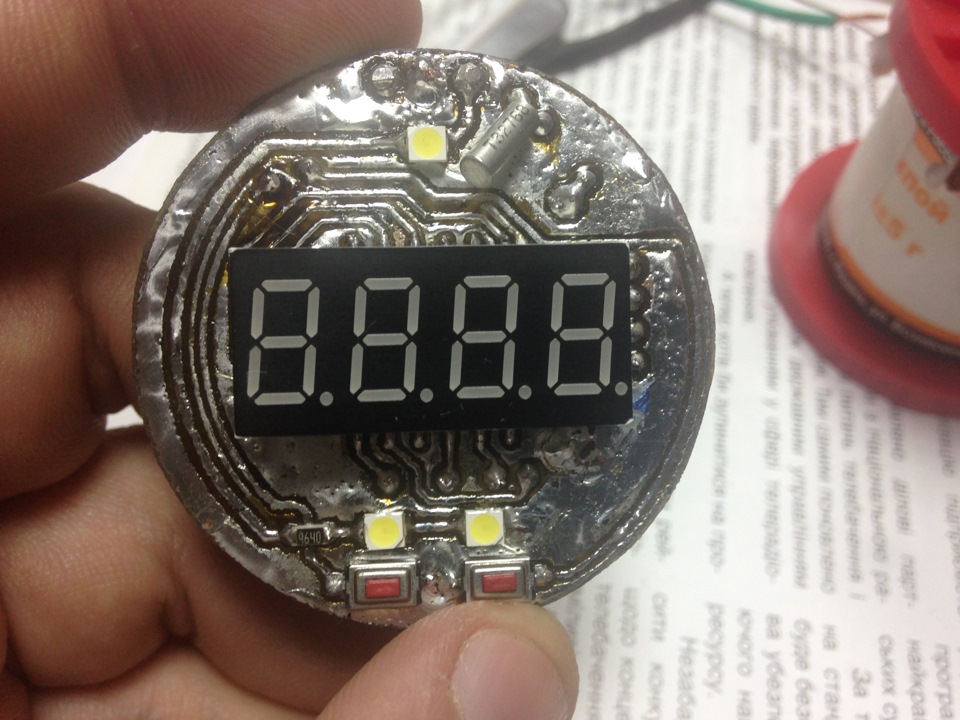

Далі в технології нічого не змінилося. Sprint Layout, ЛУТ, паяння, плотер та донор для корпусу. Функцій теж немає це просто годинник, дві кнопки тільки для зміни годин і хвилин. Так що просто фотозвіт. Що стосується точності, то мій екземпляр поспішає на 1, 5-2сек на добу. Не складно порахувати, що це 1 хвилина на місяць. Алетака ціна питання мене влаштовує в обмін на те, щоб постійноналаштовувати годинник. Так само знаходив версію з добовимкоригуванням, яке робить мікроконтролер, але для цього він повиненпостійно працювати і в заданий час прибирати або додавати секунди, що втекли, для мого випадку це не підходить — мікроконтролерзнеструмлений. Якщо схема себе зарекомендує стабільністю, то вонапереїде в панель приладів на місце під тахометром. Прийде трохипереробити друковані плати в приладці і перед цим деякі переробкиперевірити як окремі пристрої. Ну і за традицією невеликийвідеоролик
