Підготовка до реанімації гени. Знімач підшипників генератора своїми руками.

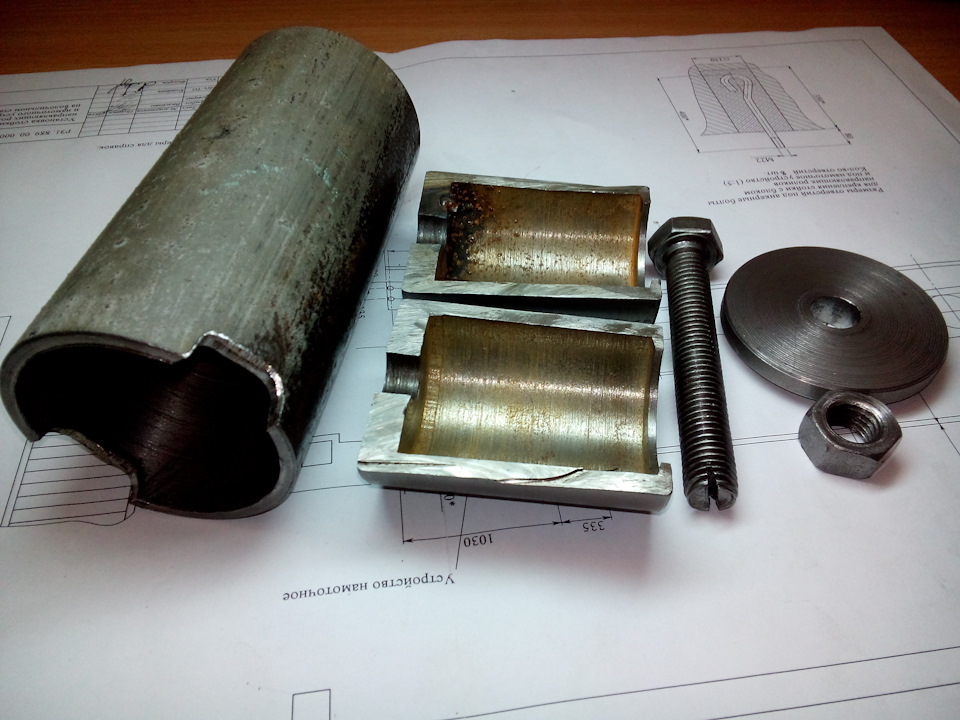

Отже, робимо примітивний знімач для зняття підшипників генератора.Для цього нам необхідно наступне:підшипник №6203 з генератора, можна б/в, шматок труби 2 дюйми (можна 57-й), довжиною 120 мм, болтМ12 (не принципово, можна будь-який, який є в наявності), довжиноюприблизно 80 мм, гайка на цей болт, в моєму випадку теж М12, знайомий токар і трохи бажання.
>

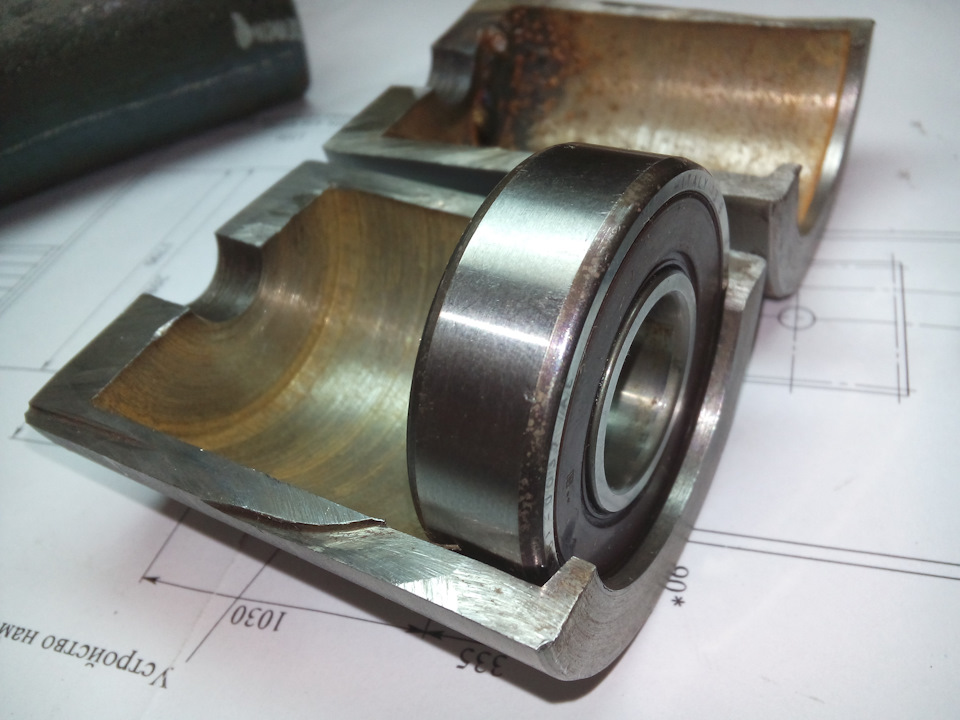

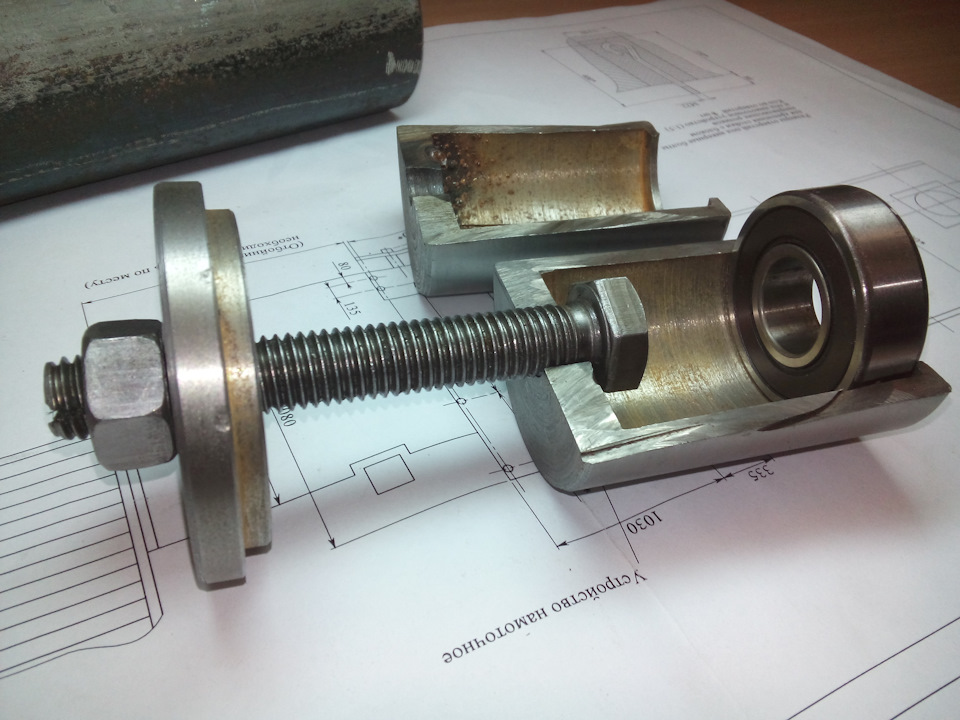

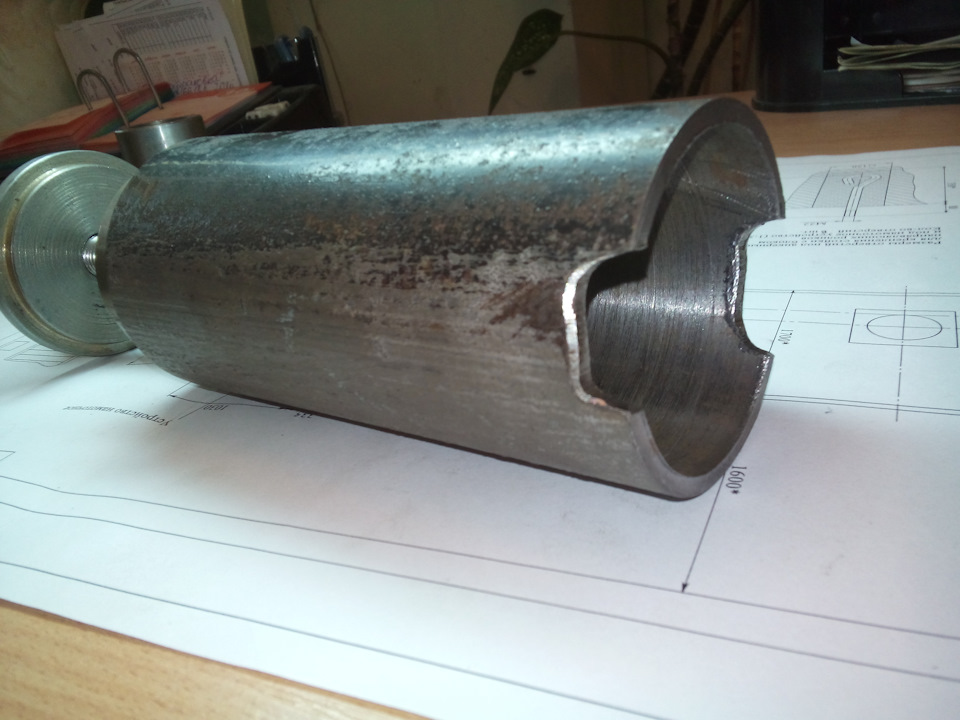

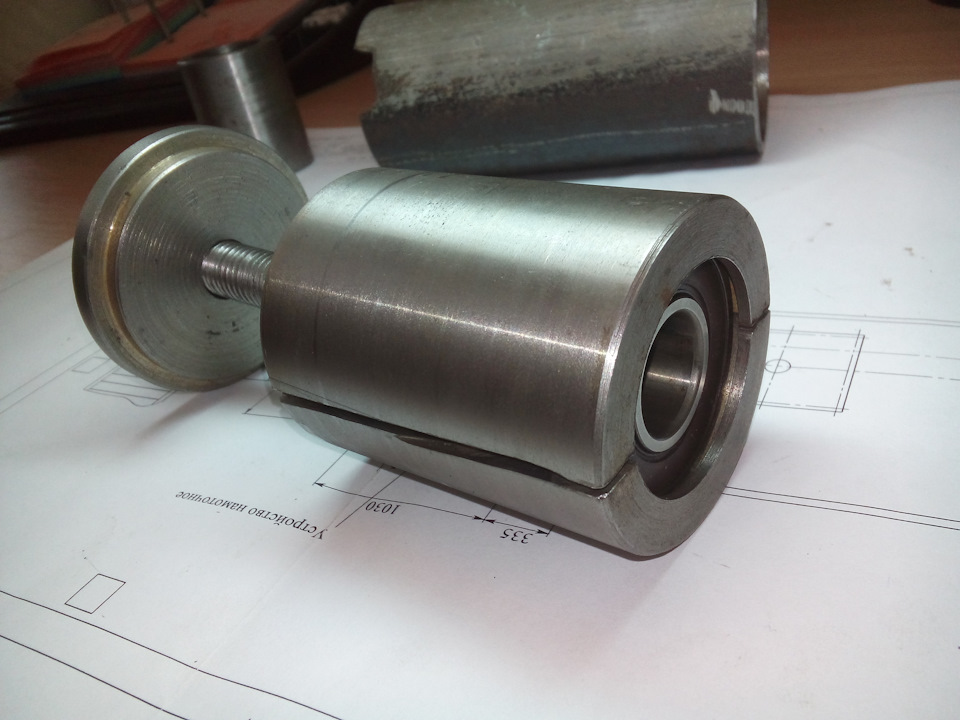

Збираємо весь вищезгаданий металобрухт, підриваємо попу і чешем дознайомого токаря, просимо його щоб він виточив втулку із зовнішнімдіаметром приблизно 50 мм (за внутрішнім діаметром наявної труби) івнутрішнім діаметром 40 мм ( це розмір зовнішньої обойми нашогопідшипника ).На втулці з одного торця має бути просвердлено отвірдіаметром 13 -14 мм, щоб вільно вставлявся болт М12.З іншого бокуповинен бути передбачений бурт для утримання підшипника позовнішній обоймі. Фрезерному верстаті, чи то, як у моєму випадку, болгаркою. На якість знімання це не впливає. Виглядає це так. Таксамо просимо його виточити наполегливу кришку на торець підібраноїнами труби, з отвором під болт. У розрізі це все виглядає приблизнотак. Далі із заготовленої труби робимо чохол на нашу розрізнувтулку, щоб не розходилися половинки, коли стягуватимемо підшипник.Також чохол необхідний для упору на торець якоря. Для цьогоболгаркою робимо на торці труби дві вибірки через 180 градусів, щобне пошкодити наявні на якорі виведення обмотки. Далі все просто.Дві половинки розрізної втулки накидаємо на підшипник. Напротилежний бік розрізної втулки вставляємо болт. Накручуємо кришкуз гайкою. Одягаємо чохол. Впираємо в торець якоря. І легким рухомгайкового ключа, який утримується в правильно зростаючих руках, знімаємо підшипник. Завтра пост безпосередньо про реанімацію гени.Наперед забігаючи скажу, все вийшло не гірше ніж у фірмачів.
