Коллектор із чермета для TD05 (+ креслення фланців)

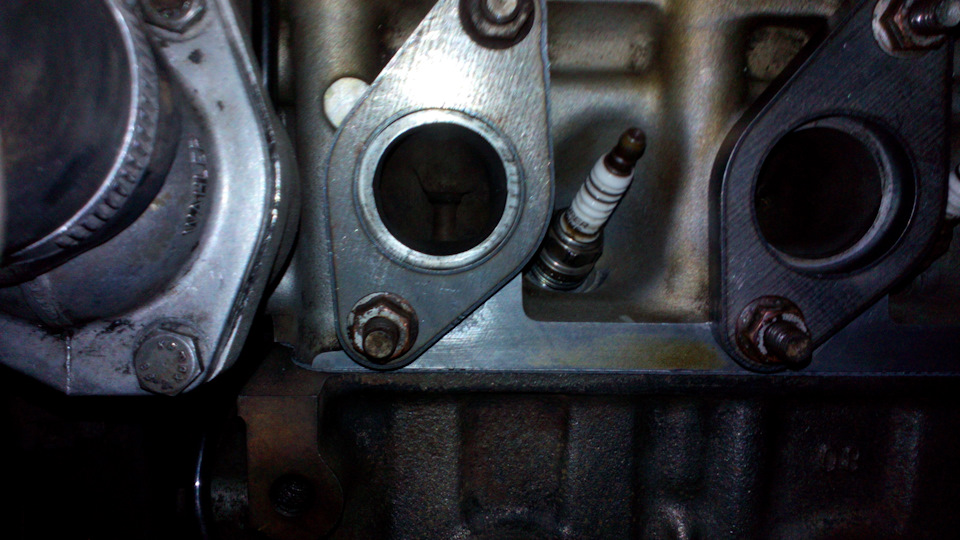

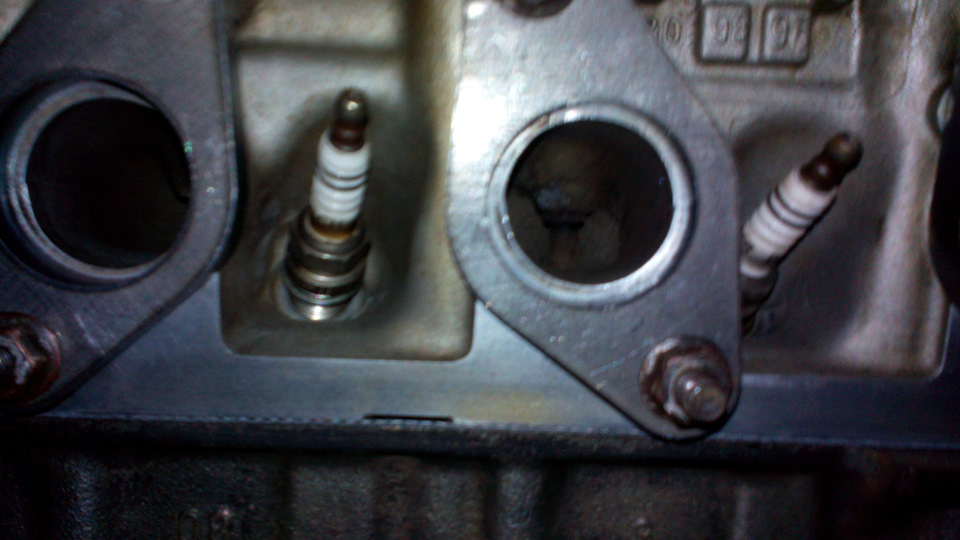

Перший. На перемогу в конкурсі не претендує, але завдання своєвиконувати повинен. Варився з труб та відводів діаметром 38 мм істінкою 3 мм, що непогано стає до каналів ГБЦ (у них що -то близько33 мм.. Але почалося все з пошуку фланців, розміри яких невідомі.Попрокладці вирізати за недорого відмовилися, тому брав прокладку, сток колектор, міряв і малював.Одразу здавалося що всі 4 фланця нарідному колекторі однакові, але ні. З розмірами вийшло дуже нічого, різали лазером, точність просив 0.5 мм.Порізали по-моєму щеточніше.
Може кому знадобляться креслення

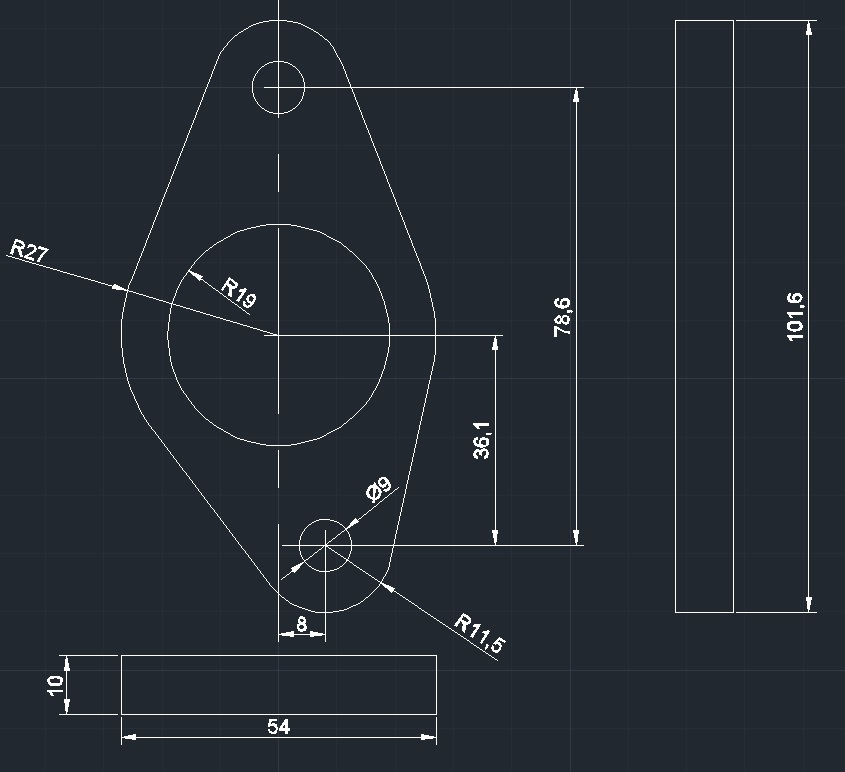

Креслення фланця для 1 і 2 циліндра

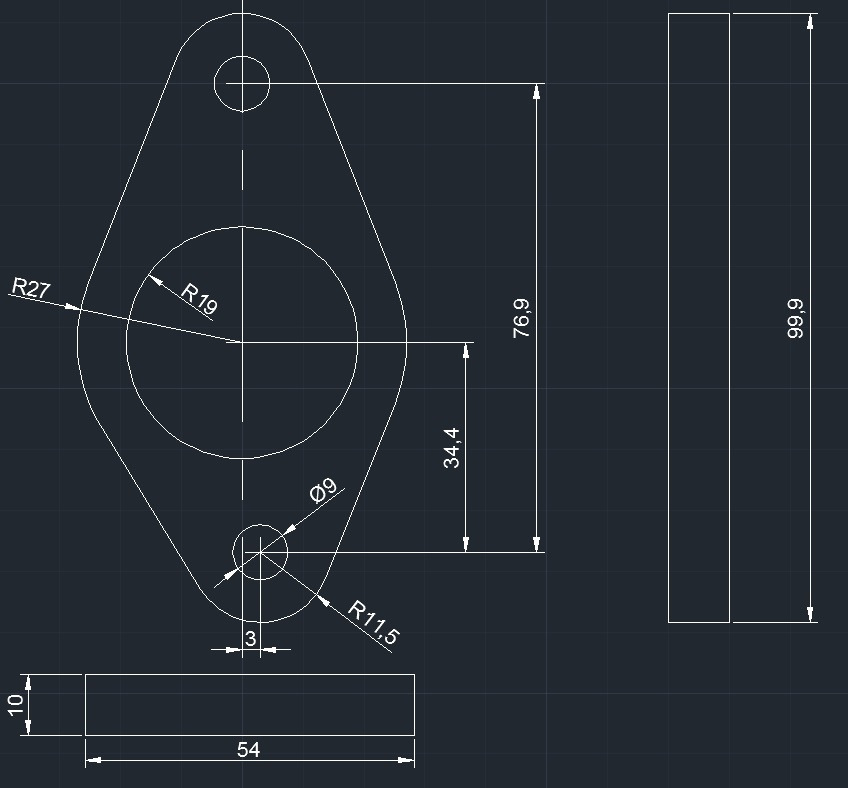

Креслення фланця для 3 і 4 циліндра

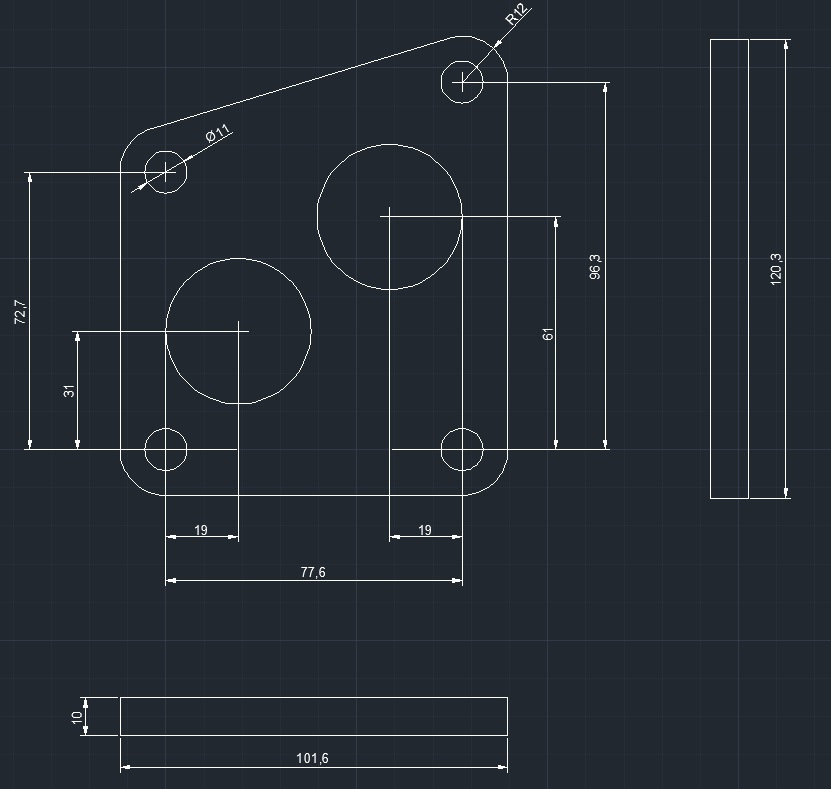

Так само є креслення фланця колектора під гарячу частину турбіни, але для полегшення різання, а згодом і зварювання, вирішив неробити вікна зигзагами Креслення фланця гарячої частини TD05, алезі своїми ньюансами. Довгоочікуваний процес проектування настав.Труднощі були очікувані, але часом доводилося перекручуватися щобзвести все до купи. Спочатку більше уваги йшло на те, щоб усіраннери вийшли однакової довжини. Питання виявилося вирішальним, правда розбіжність між найкоротшим і найдовшим становить близько1.5-2 см (всього 39.5-38.5-40-39 см), сподіваюся не настількисуттєво. Але ось наприкінці стало веселіше - варити доводилося звеликими перервами, щоб дати остигати всієї конструкції. Тепловерозширення – головний ворог при варінні останнього раннера. Щобдобре зварити потрібно добре прогріти - це знають усі, але прицьому є велика ймовірність, що метал, що зварюється, "поведе". Такі сталося аж двічі. Виявилося закіс на 2 мм вже не котить, доводилося відрізати і прихоплювати по новій. Не складно
Раннер другого циліндра вище, а третього довше
Може далеко не найкращий варіант, та й часу він з'їв пристойно, алевийшло бюджетне, результат поки що тішить, подивимось у роботі.
