У нас йде на комутаторі 7 контактів.
Зробив все набагато простіше, не малюючи схем.

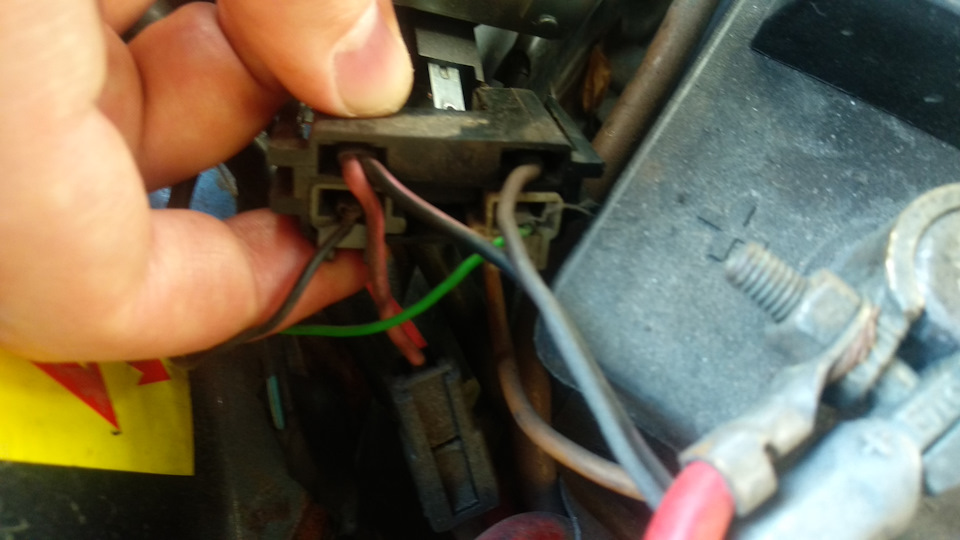

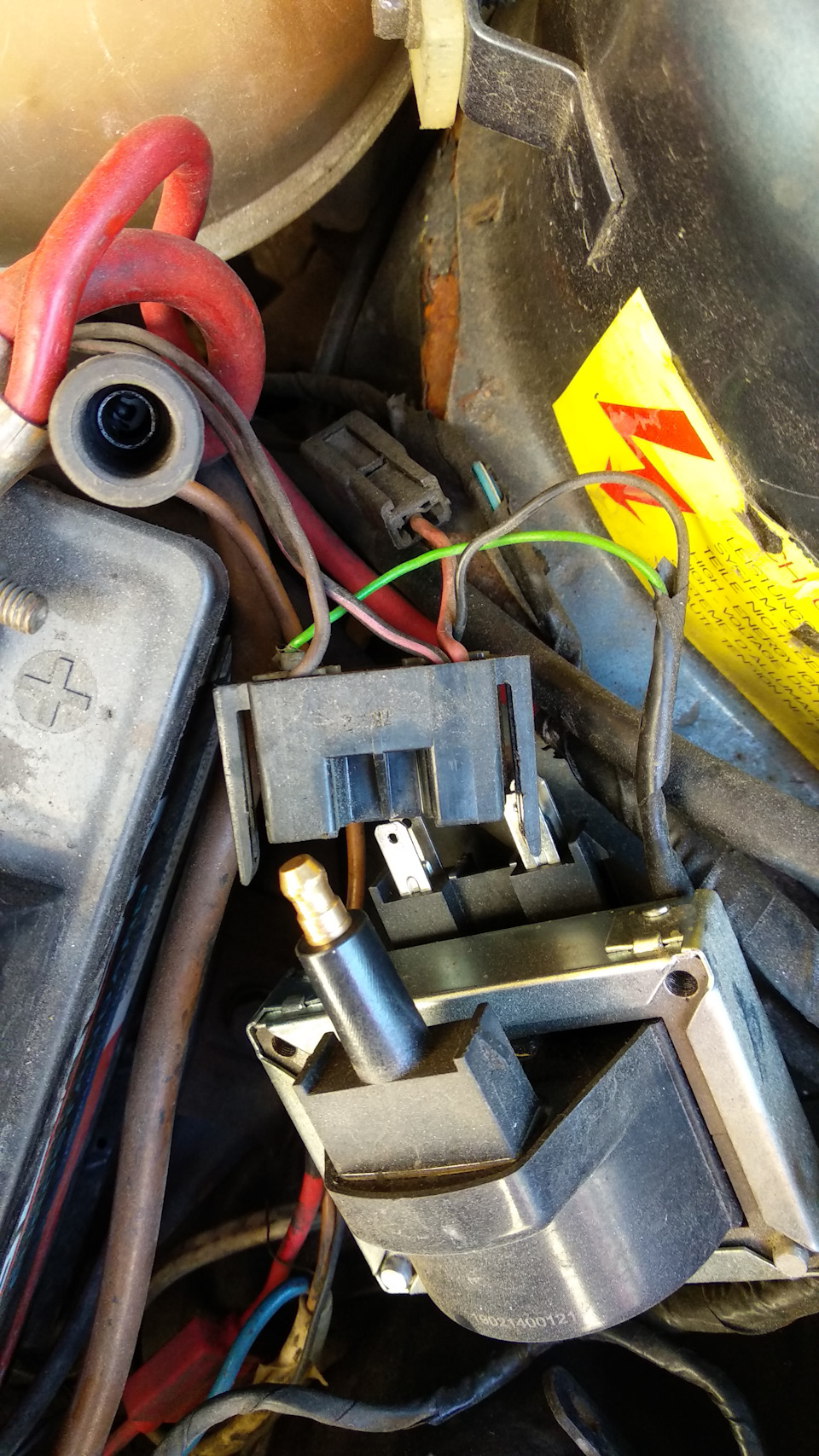

Спочатку від'єднав 2 проводи, які йдуть на котушку запалювання.
p>
Від'єднуємо фішку на 4 контакти, яка висить під трамблером.

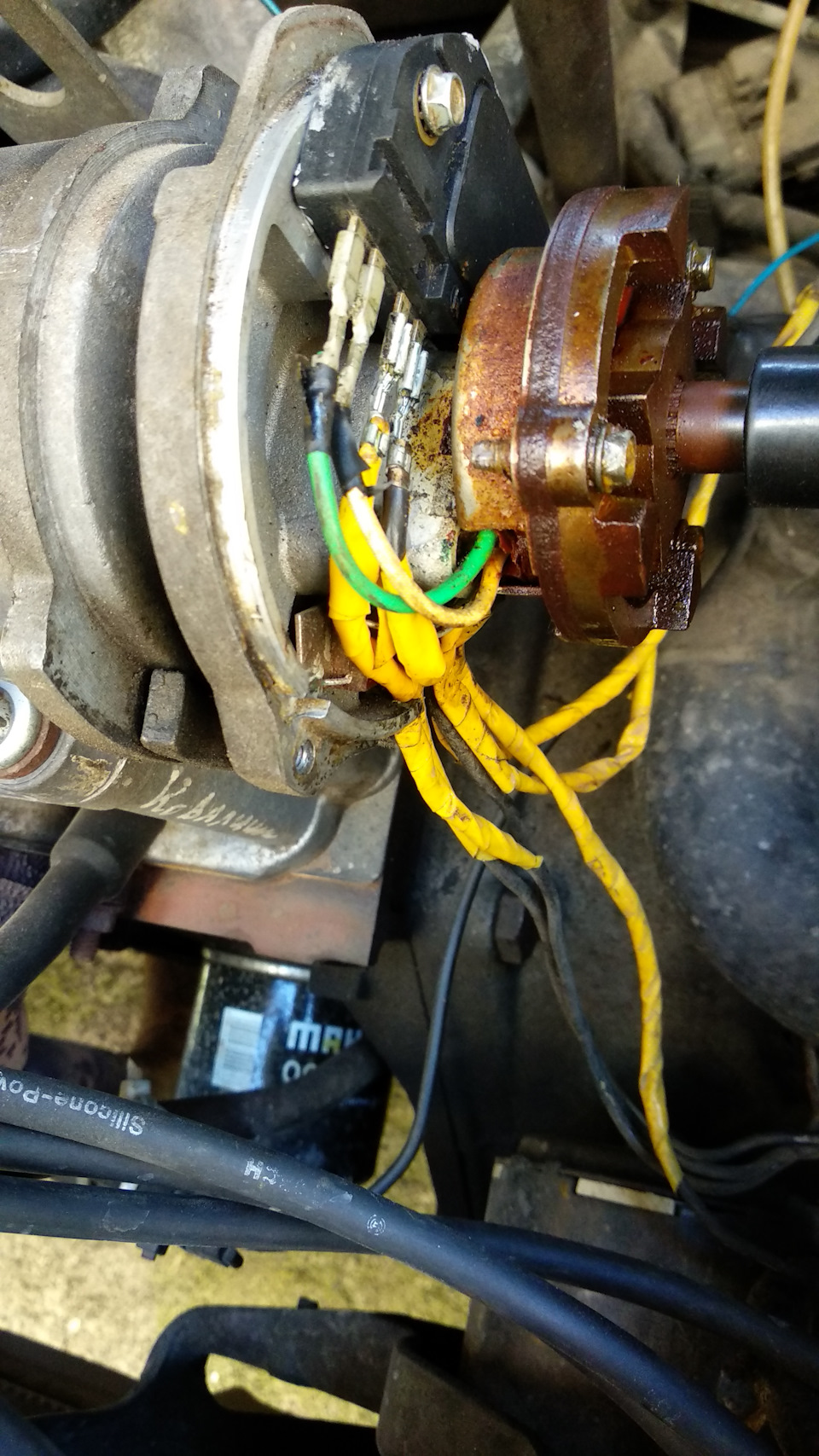

Від'єднуємо кришку з ВВ проводами. ) дряпаємо положення трамблера, відкручуємо гайку на 13 під ним (це все, на чому тримаєтьсятрамблер) і акуратно витягаємо сам трамблер з його законногомісця.
Все, проводка готова до пересадки.
Так ось, як я без малювання схем змінював проводку.
Міняв по черзі по одному дроту, попутно все фотка, щоб все одно незабути положення проводів.
Найскладніше, що гальмує всю роботу — це був той самий 4-хконтактний роз'єм, не знав як звідти дістати дроти. .
Там є засувка, яка тримає проводку, вона клацається.
Не сильно вигинаємо засувку, щоб не зламати випадково

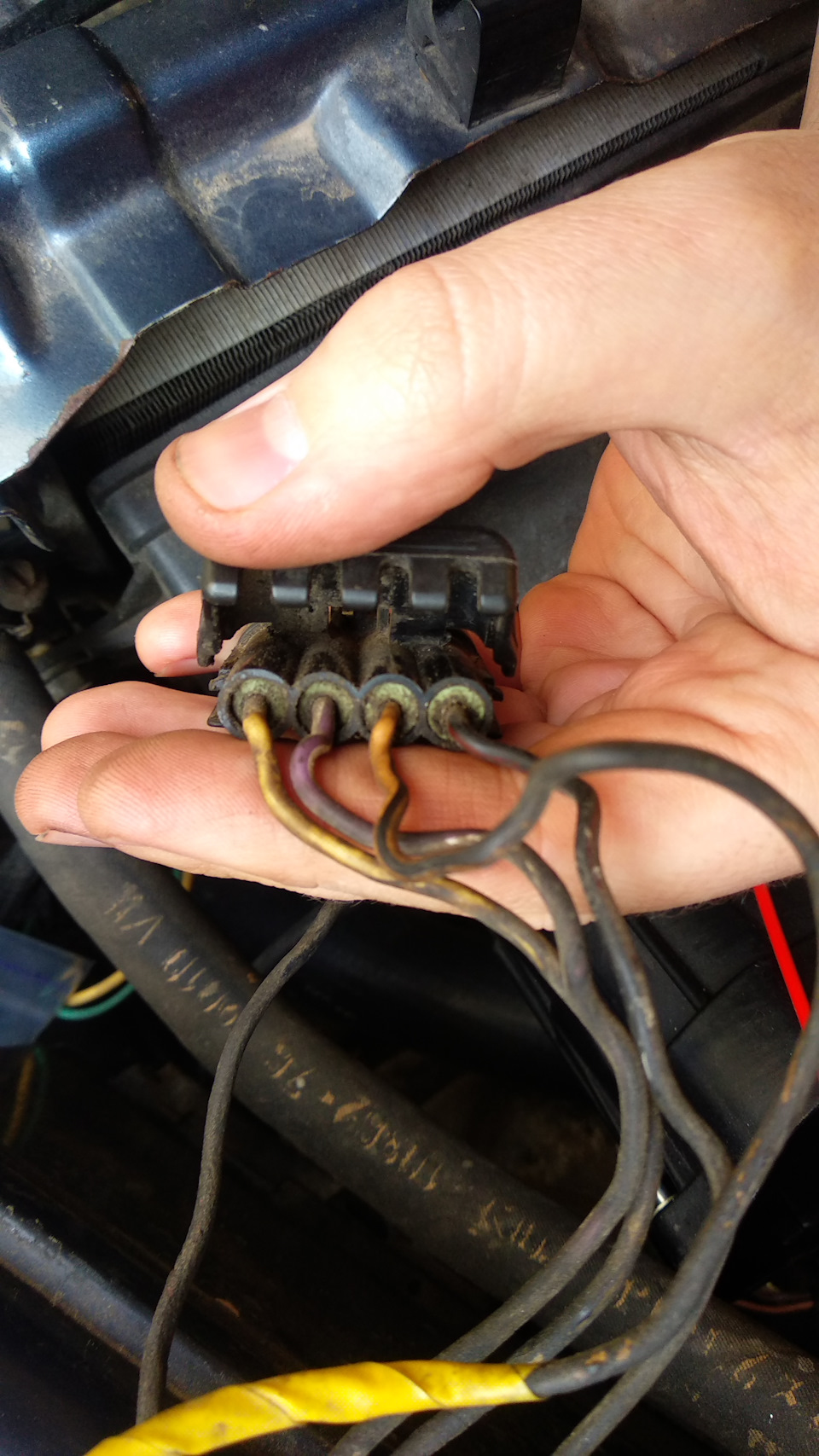

З боку контактів акуратно натиснув шилом і провід виходить з іншогобоку. Його фіксує гумова заглушка та вуса контакту.
Акуратно тиснути з цього боку ближче до центру контактів
ОБЕРЕЖНО! При продавлюванні контактів, можна зламати їх "вуса", щоя й зробив на одному з них. Самої основи, і спаявши проводку зновою. Вся ця справа на термоусадку та ізоленту.

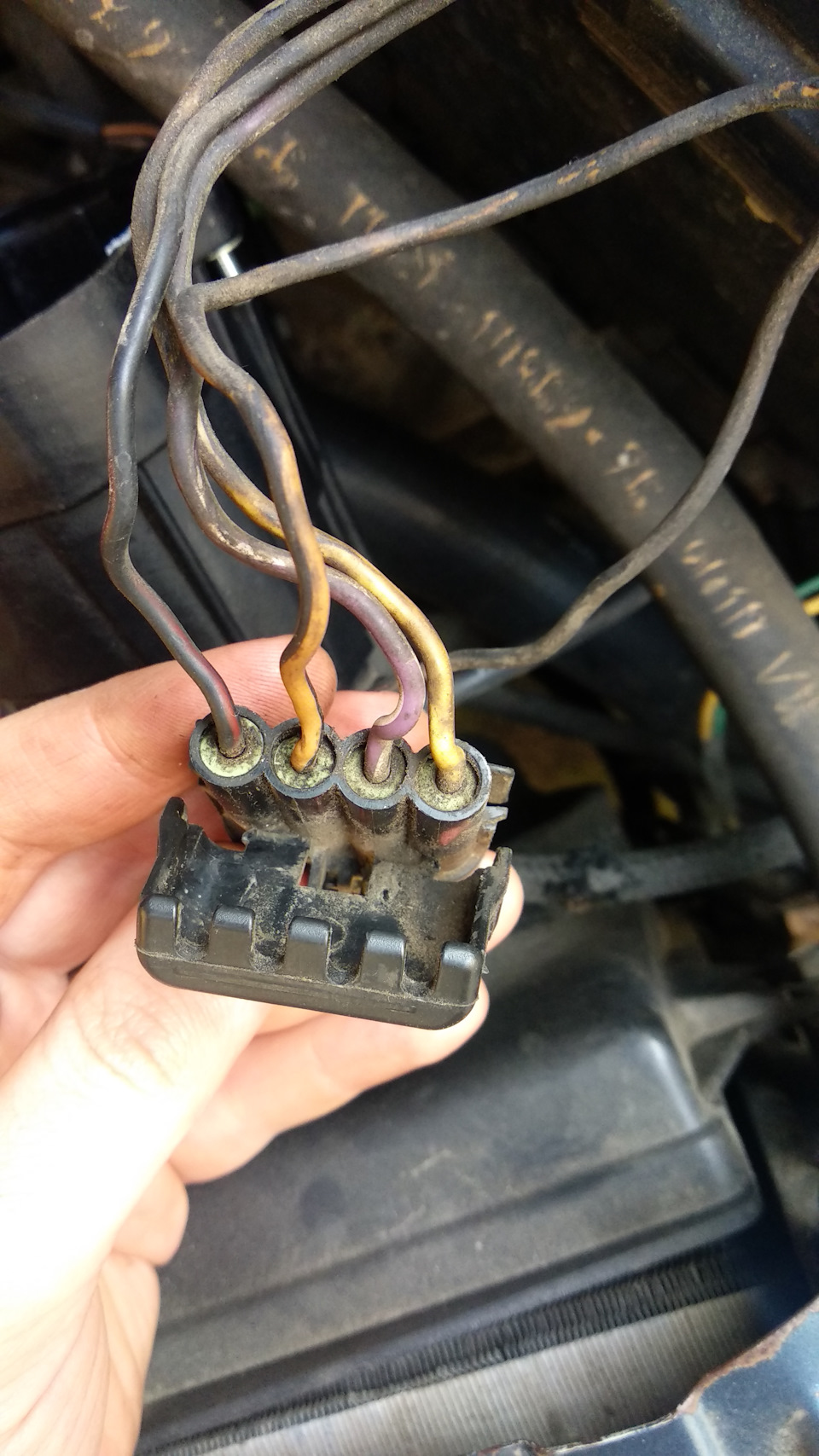

Ось такий специфічний контакт роз'єму
2 проводи коротких, маленьких, зелений та жовтий, які йдуть зіндукційної котушки, я не став міняти. По-перше, вони були вхорошому стані, по-друге, якби я повністю розібрав трамблер, то нефакт, що зібрав би все назад) насадив на них свіжу термоусадку (незавадить) і зібрав всю справу назад.
Нова проводка на місці
При зворотній установці трамблера, попутно поміняв сальник, якиййде на з'єднанні з головою. Виставляємо по подряпині, прикручуємо іпідключаємо всі контакти.
Залишилося тільки все сховати в гофру
Момент істини:заведеться, або десь напартачив і на якийсь часперетворив Аскону на нерухомість? Секунда, дві, і двигун ожив.Фуууух, все правильно зробив) Одним головним болем менше)
Ціна питання вийшла:
Мами-15грн
Проведення+ термоусадка+ізолятора+50грн
За часом-6 годин неспішної роботи.
