Після публікації 1 частини статті на цю тему мені в коментаряхpva73 підказав, що наші китайські друзі з піднебесної вже випустилиготовий Модуль 1-канального 2-режимного ШИМ -генератора імпульсів1Hz-150kHz 3.3-30V (ZK-PP2) І немає необхідності городити город Цеймодуль простіше, немає включення на певний час Тільки включення покнопочці.
Його посилання на Алі:m. aliexpress.ru/item/33038457800.html.

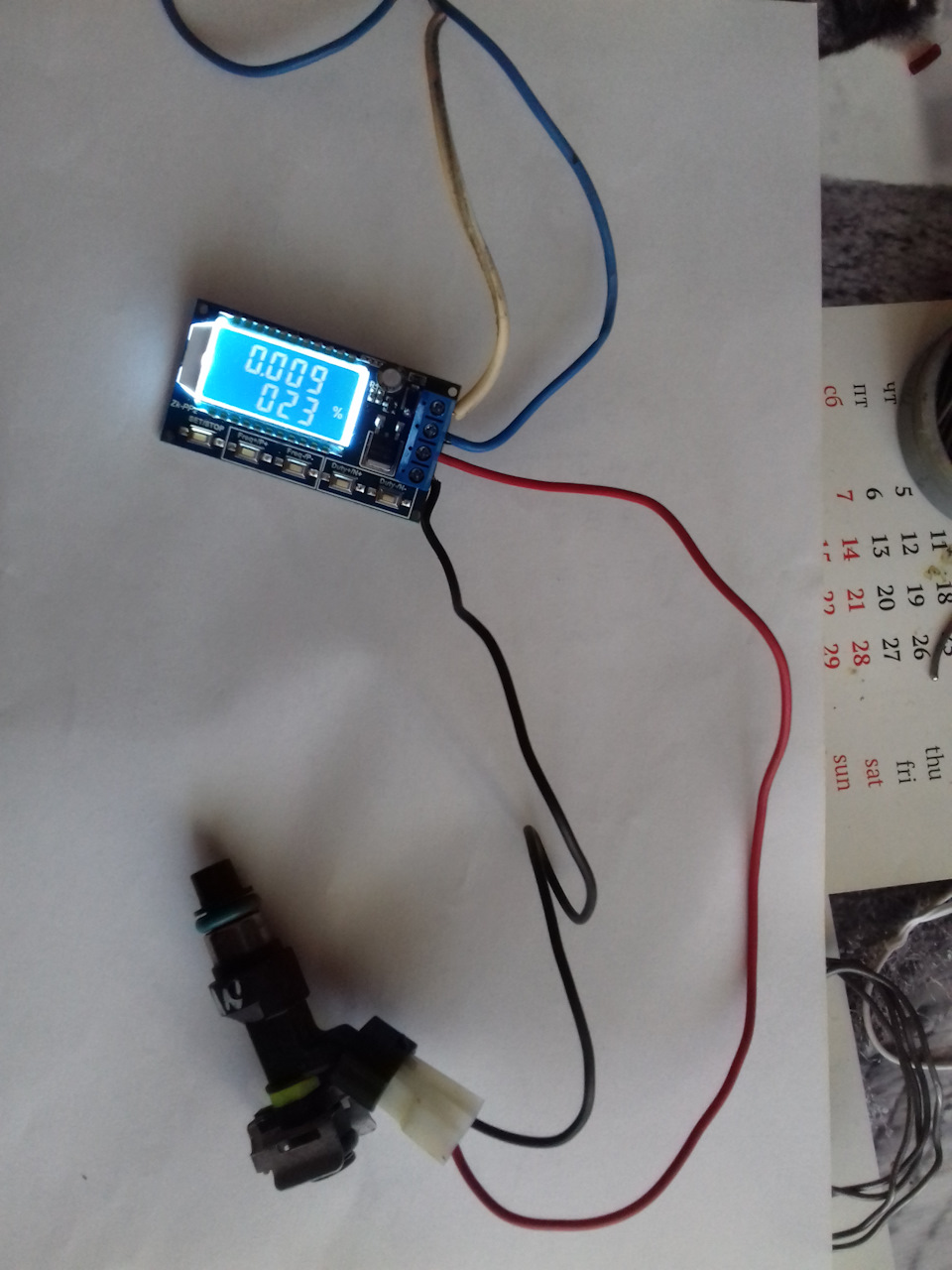

Стенд
< Вартість готового стенду для промивання форсунок - 2, 55 $. Щобдовго не чекати я замовив у місцевому Інтернет-магазині і він меніобійшовся - 5, 4 $. Цей модуль зручний тим, що не вимагає роботи зпаяльником. Все приєднується до готових колодок Як цей модульпрограмувати є на сайті Алі в описі модуля Все дуже просто іособливих знань не потрібно Модуль за замовчуванням знаходиться впотрібному режимі.Вам тільки необхідно вибрати частоту і тривалістьімпульсу відкриття форсунки. Можна погратися і з другим режимоммодуля-просто відкриття та закриття за часом форсунки. Особливістьтільки у цього модуля така:на виході стоїть для управліннявідкриття форсунки польовий транзистор, розрахований струм 4А. Явважав це навіть вистачає на підключення паралельно підключенихнаших чотирьох форсунок по 15 Ом. Якщо ж Ви хочете мити низькоомніфорсунки, то швидше за все їх треба послідовно підключати, щоб неспалити вихідний полевик.






Коментарі7
є подібний генератор, тільки zk-pp2k - він у корпусі струм там 8А - без додаткового охолодження. а взагалі там стоїть полевик RU3560L - він до 50А по даташиту ... тобто навіть мінімальний радіатор туди вколхозить ампер 15 він буде тримати нормально, ...
за допомогою цього пристрою можна мити форсунки?
Можна мити, можна перевіряти на продуктивність. Більше написано в попередній публікації-часть1
Я навіть розумію, що питання виглядає безглуздо, але напевно з його допомогою можна перевіряти і соленоїди в акпп і ркпп із споживанням від 1 ампера?
Питання абсолютно не тупе. Все залежить від опору соленоїда. Одна форсунка має опір 11-14 Ом. Виходячи з цієї інформації можна зрозуміти потягне цей пристрій ваш соленід чи ні. Можна придумати комутацію і через реле, але тоді частота спрацьовування б...
2,7 Ом соленоїд, це пропорційний клапан регулювання тиску в зчепленні. 2кгц і регулювання шпару керує рухом клапана
По струму може не витримати, полівик на 4А. Треба послідовно підібрати опір порядком 4,7 Ом для обмеження струму. Або купити більш потужний полевик. Або ще варіант поставити на вихід цієї засторойства ще один на полівику ключ, але вже з більш потужни...
