Area view. Камера заднього виду.

Продовжую встановлювати систему Area View. Цього разу ставлю камерузаднього виду.
Минулого разу я довів кабель камери заднього виду до стійки вбагажнику і закинув залишок під стелю.
https://megadriver.org/p774591-area-view-rozvedennia-provodki-po-salonu
Таким чином приступаю до прокладки кабелю в кришку багажника. .

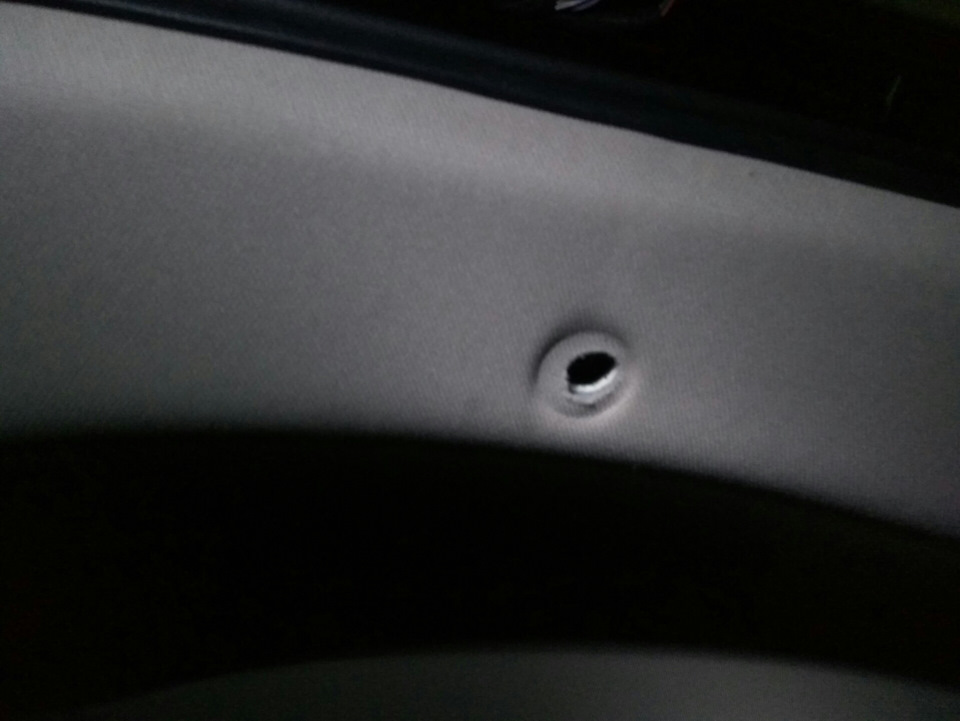

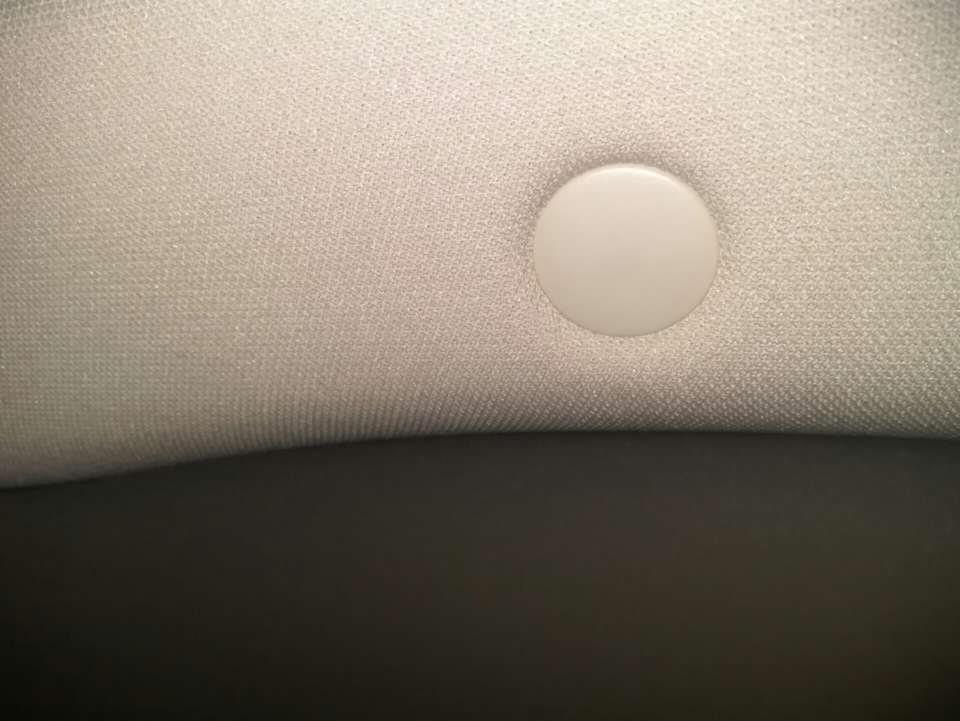

Для цього на стелі потрібно прибрати дві кліпси

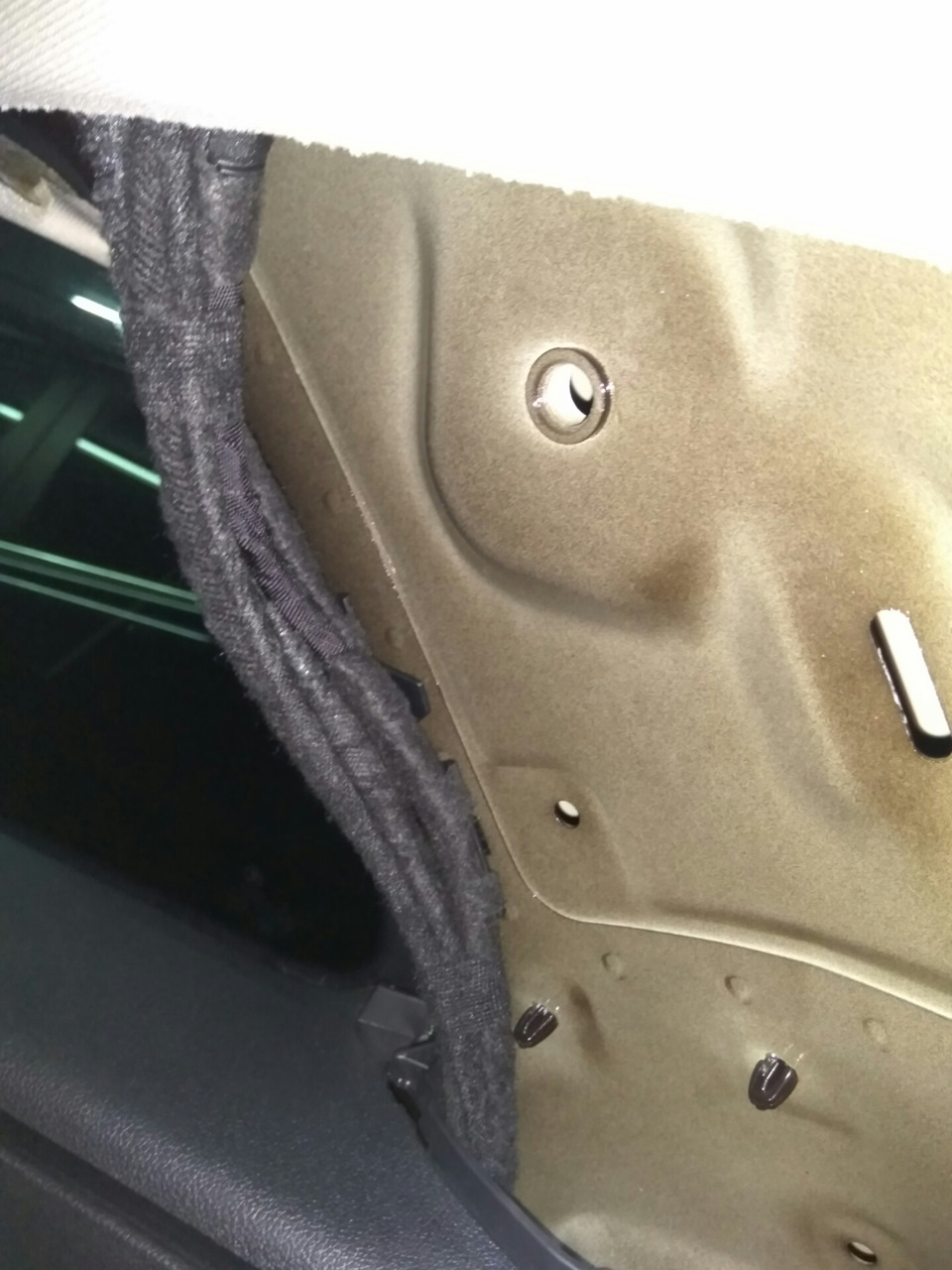

І зняти дві задні верхні накладки

А ось далі я промучився близько півгодини.

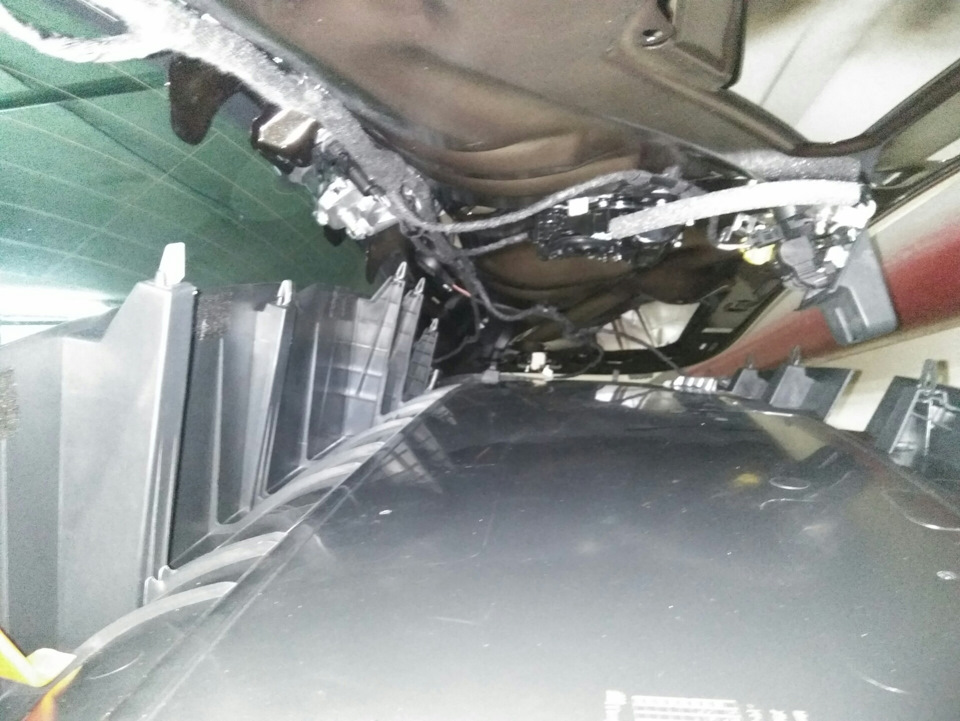

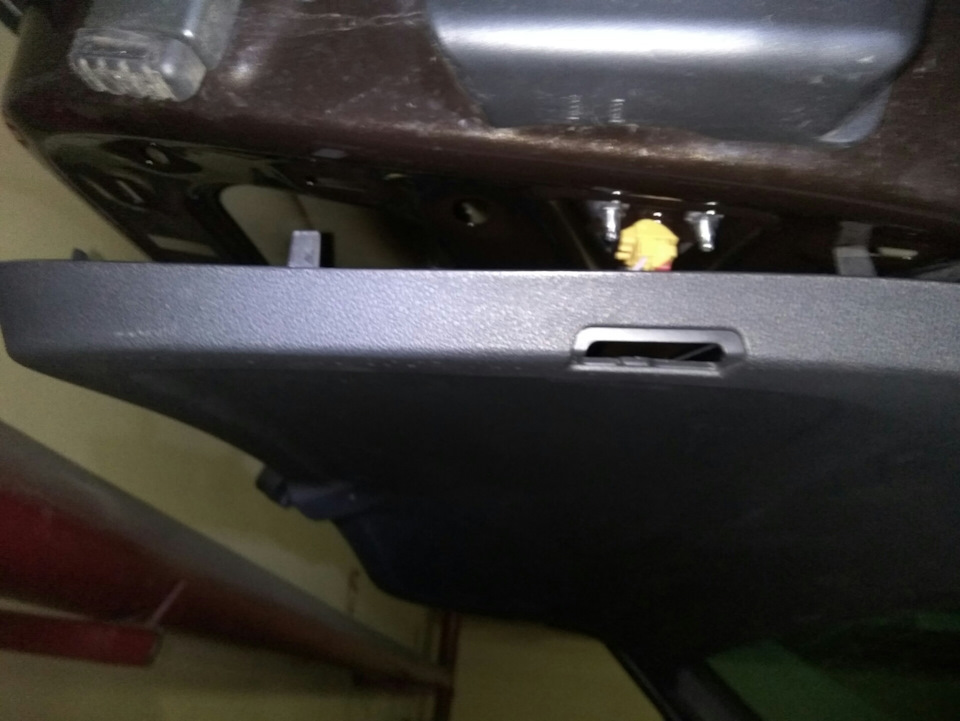

біля скла з двох країв пластик тримається на круглих защіпках, тільки різко смикнув пластик однією рукою і утримуючи кришку другоювдалося зірвати її з фіксаторів. Круглому фіксаторі з протилежногобоку. Після зняття нижньої частини пластику, переходжу до зняттяпластику навколо скла. Він прикручений на два шурупи і клацнутькількома кліпсами. Після демонтажу пластику переходжу до протяжкикабелю через гофру. Тут я пошкодував що тягнув кабель від блоку докришки та не навпаки. Роз'єм, який вставляється в камеру - великий, герметичний та нерозбірний. І через гофру пролазить насилу. Зроз'єму, який вставляється в блок, легко знімається пластик і вінстає тонким. Використовую протяжку. Під обшивкою стелі єспеціальний пластиковий фіксатор, який притискає та фіксує дротиперед гофрою. Далі, необхідно протягнути омивайку до камери. Дляцього виймаю роз'єм з'єднання проводів біля лівої гофри. За нимшланг омивалки підключений до форсунки омивача в плафоні стопсигналу. Років тому я купив проводку підкапотного простору. Тамбули й шланги які йдуть від бачка до форсунок лобового та до бачкадо заднього скла. Окрім самих трубок там був трійник і з'єднувальніелементи.

Довжини шлангів вистачає і навіть ще залишається. Додатковообтискаю трубки стяжками, вони хоч і тримаються добре, але длябільшої надійності.

Якщо купувати запчастини то потрібно
три з'єднувачі 5J0955871A (можна взяти один кутовий замістьпрямого), які кріпляться на шланг і одягаються прямо на трійник1J0955873D .

Протягую шланг усередині корпусу дверей

і примотую до кабелю камери.>
Кутовий з'єднувач ставлю на шланг, який підключається до форсункизаднього скла і з'єдную всі шланги. Омивайки.

Знімаю кнопку відкривання багажника

І ставлю на місце її камеру

Підключаю камеру та омивалку.

Перевіряю що камера омивається і ніде немає протікання.

Збираю весь пластик назад.

Вставляю запобіжник у SC18, Запчасти на фото:443937105B

підключаю ODIS, прописую наявність блоку Areaview у блоцігейтвею.
Як я і припускав, блок Areaview новий і без парметрії.

Запчасти на фото:5Q0907556B

заливаю параметрію від Тігуана через VCP. Від Кодіака немає. Зновупідключаю ODIS кодую блок Areaview, парктронік і магнітолу. ВAreaview вказую що є тільки задня камера. Запчастини нафото:5Q0907556BЗапчасти на фото:5Q0035864C > На вулиці

У блоці залишилися лише помилки за відсутністю базової установки такалібрування. Але з ними боротимуся наприкінці.

"
