Нова камера заднього виду (Камера заднього виду замість личинки замку багажника)

Тепер я задоволений! Нижче весь процес.

Усім привіт!

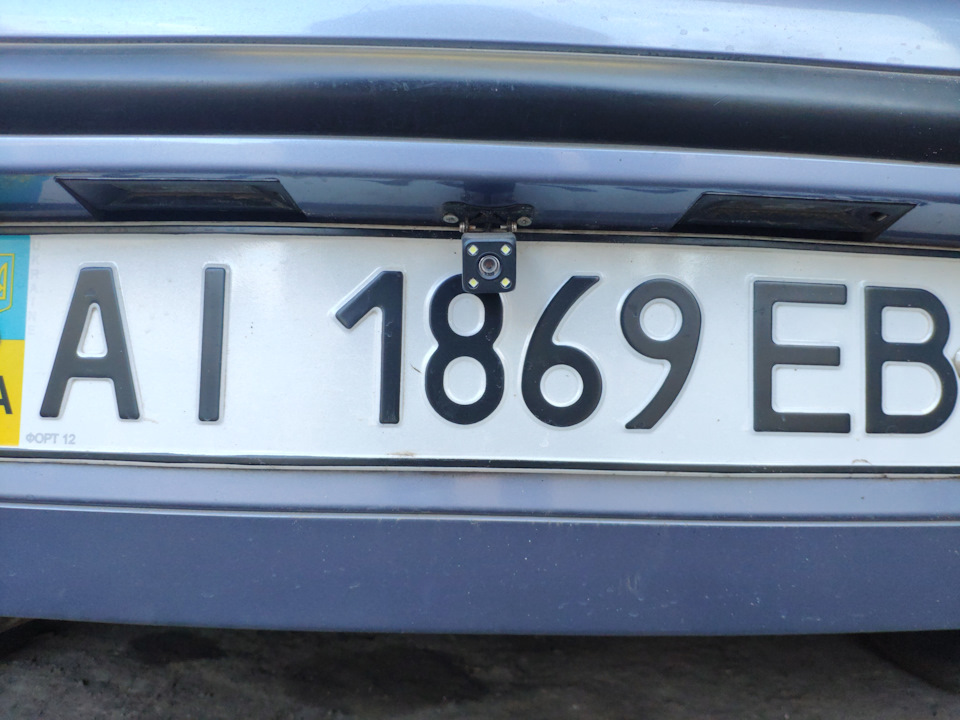

Я вже описував, як я встановив нове ГУ та як виготовив корпус длянього тут і але тут не сподобалося, як я встановив камеру задньоговиду. Номер і стирчала як прищ.

Виглядало не дуже…
До того ж і доблесні органи правопорядку можуть докопатися, занечитаність…

Настав час виправляти…< br/>
Тепер уже встановлюю врізну камеру, замість личинки замкубагажника.

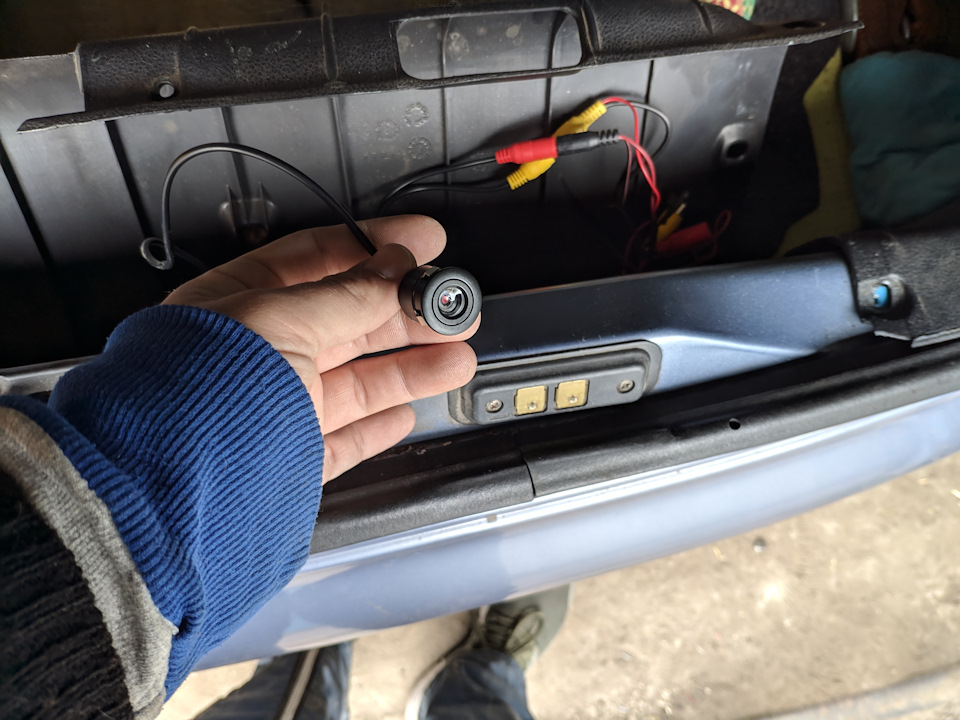

Підключаю камеру для перевірки. Так виглядає сама камера.
Скажу чесно.Я дуже сильно намучився з розбором обшивки.Добре, щовзагалі не відламував нічого.Ну майже...))

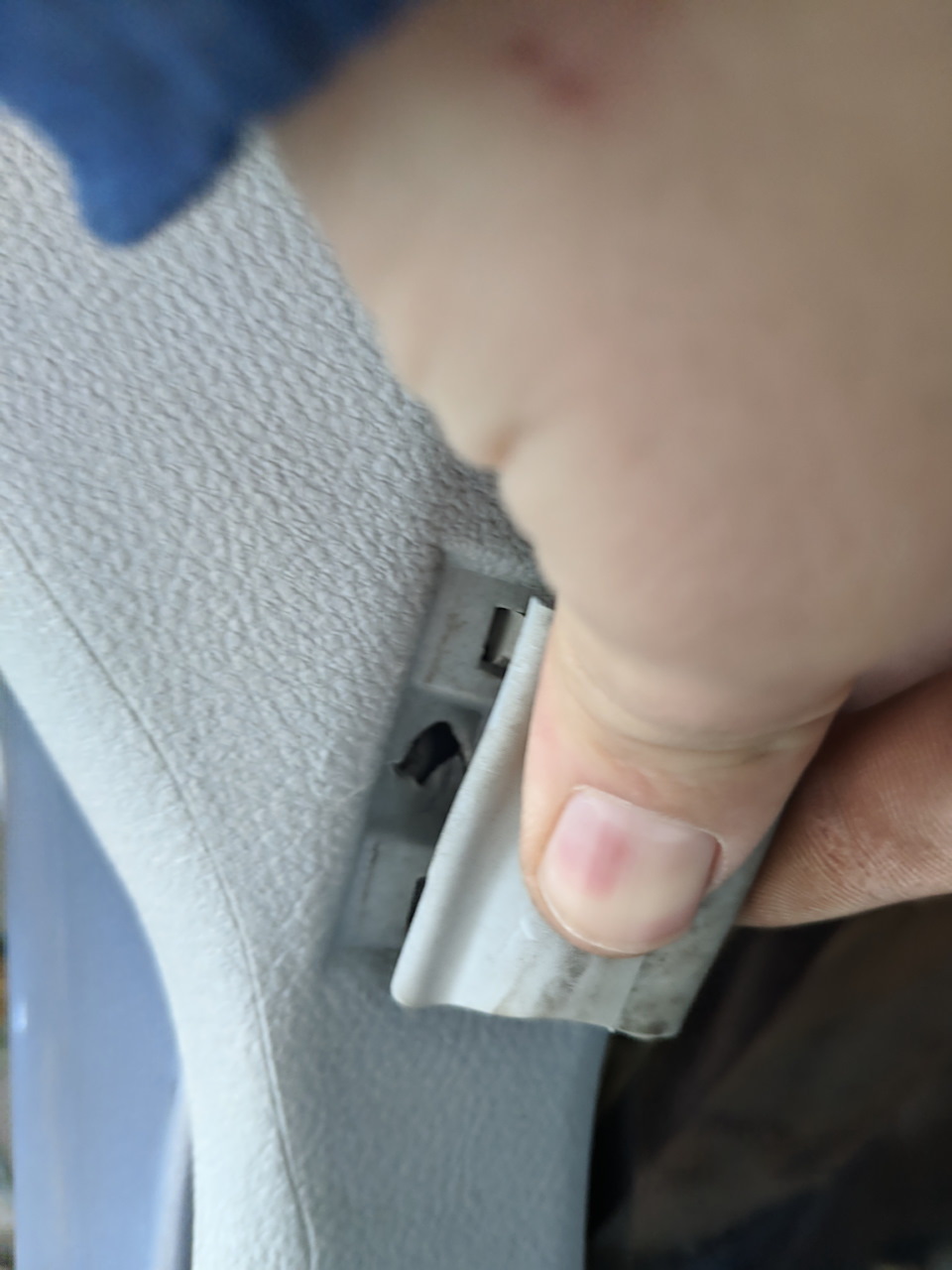

Є кріплення, які я думав, що десь тримають кліпси.
Мені пощастило, що пластик лопнув тільки під гвинтом, а не пішовтріщиною, через всю обшивку. Обробився шайбою під гвинт і легкимпереляком))

Під гумками теж є гвинти, як з'ясувалося.
Дібрався до нутрощів
Викручуємо два болти і виймаємо частину замку з личинкою.

Треба сказати, що замок я розібрав повністю. Дістав личинку. Хотівйого свердлити, крамсати… У результаті вигадав, як його неламати.

знімаємо пластиковий упор із ущільнювачем.
Так виглядає сам замок
Я залишив тільки основа замка та пластиковий наконечник зущільнювачем, в який і вставив камеру. Від основи до наконечникадоточив трубку потрібного діаметра. На жаль, не сфоткав трубку.Коли встановив камеру та налаштував горизонт. Знімати вже нехотілося…
Додав трубку по висоті цієї частини.
Камера на місці.
Перевіряємо працездатність та виставляємо обрій. Все ок.

А далі справа за малим… Залишилося почати і закінчити, як мійбатько каже…
Бо комплектної проводки не вистачає, щоб прокласти її до камери, потрібно додавати . І тут почалося найцікавіше… Канали для кабелю уконструкції кришки багажника, дуже вузькі. А гумовий, який з'єднує "п'яті двері" з кузовом, це взагалі жерсть. Загалом требапопрацювати, щоб протягнути навіть тонкий аудіокабель. Я б назвавце задній прохід для кабелю ...)) Набив цей кабель канал підзав'язку ... У процесі ...
До речі, всі скручування пропаяв. Раніше ніколи так не робив, алезараз спробував і зрозумів, що так робитиму завжди. Часу практичноне займає, а з'єднання виходить дуже надійне. Пропаюю скруткиПроводку ховаю під обшивкою стелі і збираю все в зворотномупорядку. Заморочився, звичайно. Витратив, на все про все, годині 8.Зате результатом дуже задоволений. Все тепер на своїх місцях інемає сторонніх елементів.
Всім добра! )))

Ось тепер, задоволений! ))
