Усім привіт!
Отже, отримавши камеру, починаємо її встановлювати:

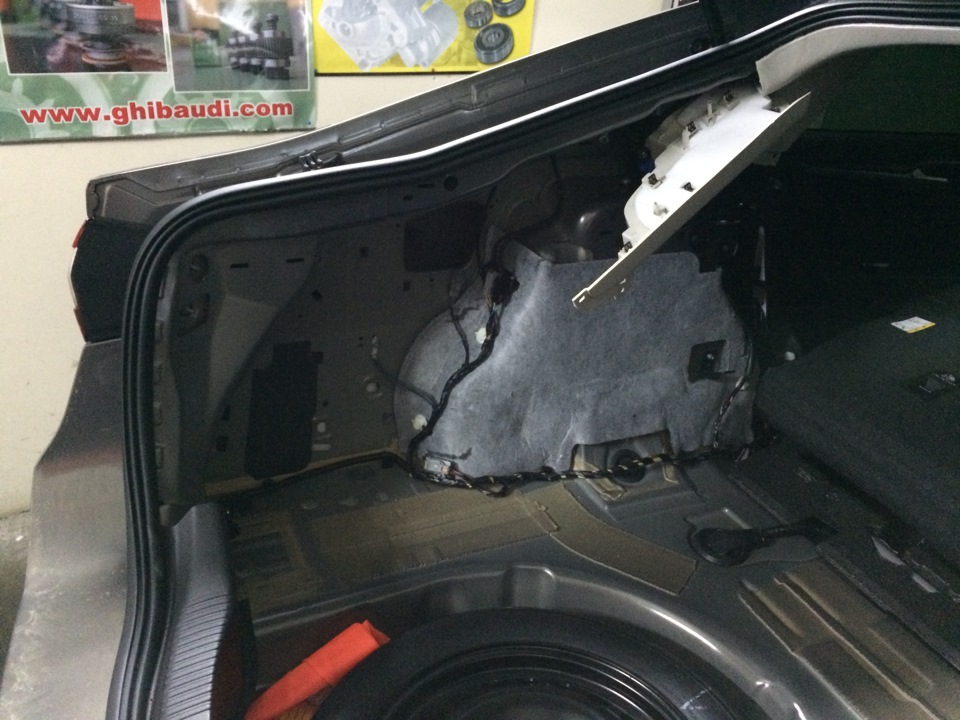

1) відгинаємо ліву обшивку багажника

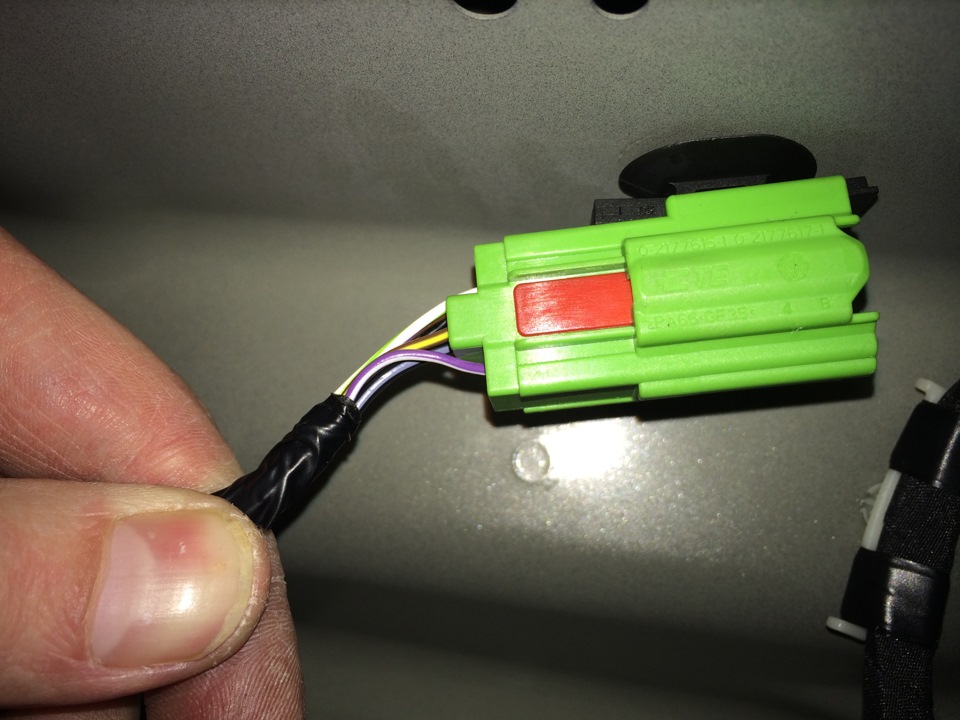

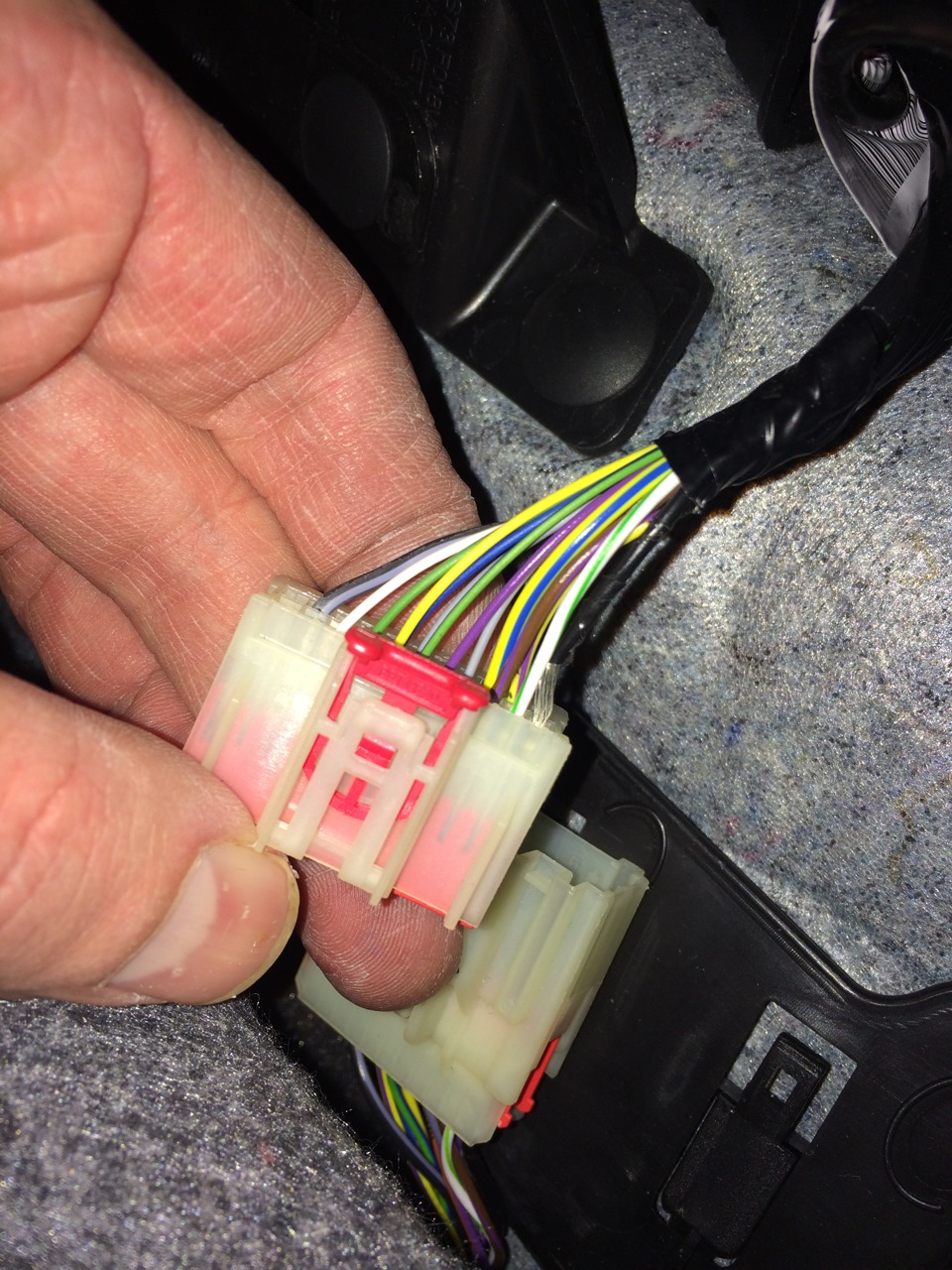

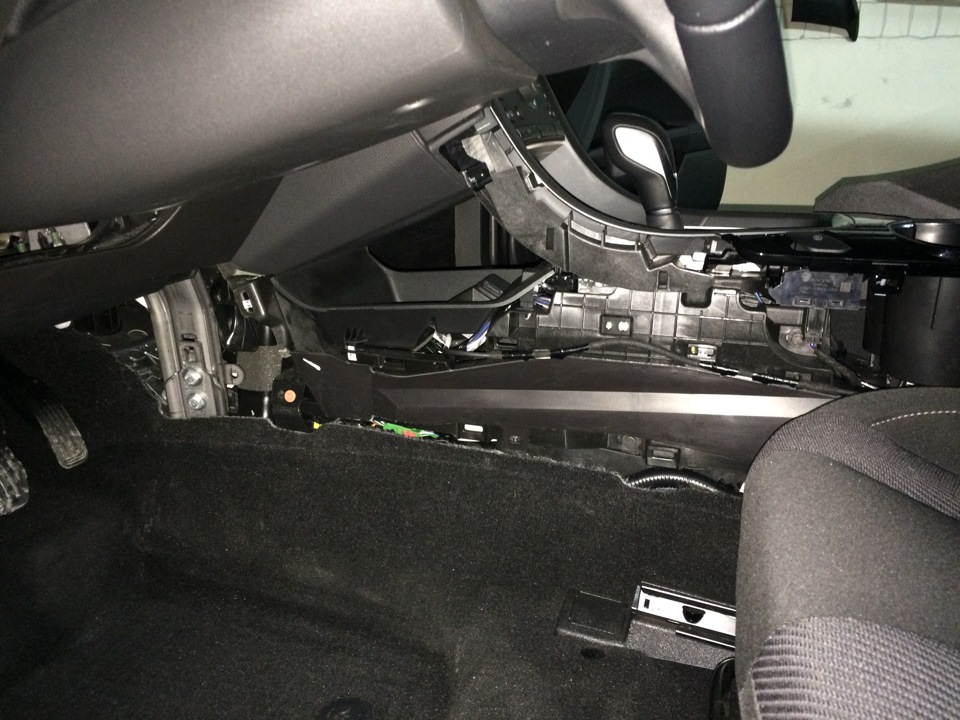

2) шукаємо роз'єм під камеру (C4840) УРА! 3) підключаємо дляперевірки згідно зі схемою 4) розбираємо центральний тунель ішукаємо роз'єм C248 (в районі ручника)
5) дістаємо з нього 1, 2, 3 піни і в комірки, що звільнилися, вставляємо відповідні піни, заготовлені під час установки синка 2.Таким чином, з'єднуємо екран синка 2 с роз'ємом C4840 під лівоюобшивкою багажника
6) прошиємо, перевіряємо.
7) розбираємо кришку багажника
8) знімаємо фари та накладку над номером
<9) міняємо кронштейн з камерою, кнопкою, проводкою місцями 10)ставимо назад накладку над номером, заводимо провід від камеривсередину
>

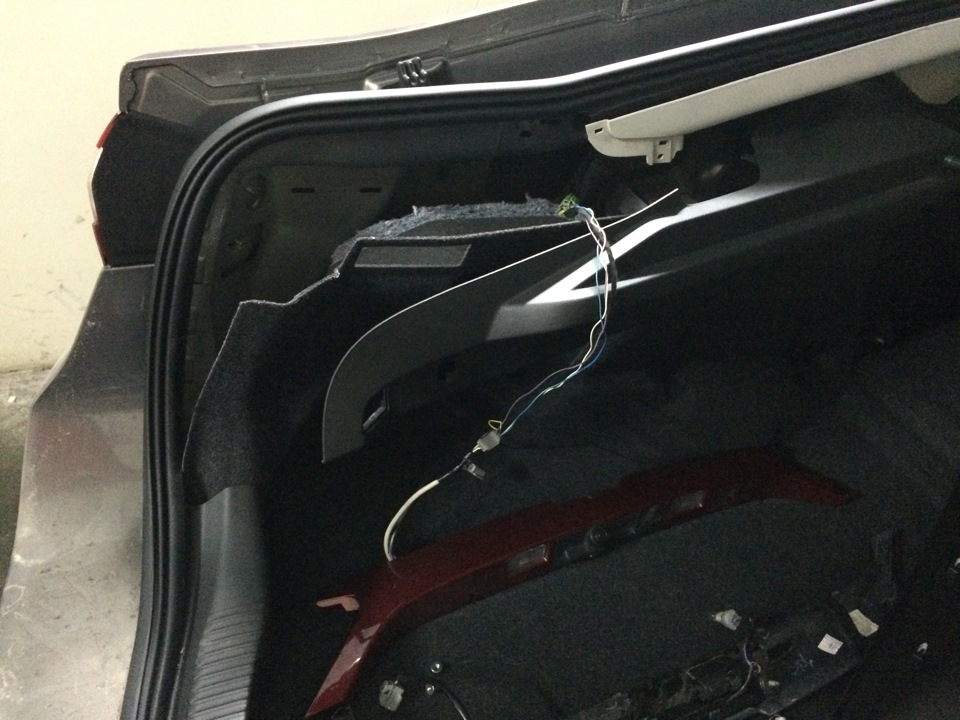

12) виготовляємо проводку від камери до роз'єму в багажнику, з'єднуємо згідно зі схемою
13) начисто ізолюємо і укладаємо проводку 14) збираємо все узворотній послідовності і радіємо результату PS:Залишилосяналаштувати в конфізі динамічні лінії та відображенняпарктроників.
Коментарі18
Як прописати парктрогіки у вигляді машинки вгорі?
Привіт! Поділися будь ласка схемою підключення камери до зеленого роз'єму
Чи є інструкцій з розбирання кришки багажника або ще чого поламаю.
Там все просто. У ручках по 2 саморізи. Решта на пістонах. Ліхтарі на 4 гайках. Планка з камерою на 4 гайках і пістонах.
Привіт, теж все хочу поставити камеру таке питання якщо я куплю оригінальну камеру її тільки підключити та активувати чи?
Привіт! Все правильно. Підключити та прошити
То навіщо ти розбирав тоді центральний тунель?
Для перевірки наявності проводки
Так це як якщо є в багажники вхід для камери, але чи можлива його не буде центральної тунелі?
5) дістаємо з нього 1, 2, 3 піни і в комірки, що звільнилися, вставляємо відповідні піни, заготовлені під час установки синка 2. Таким чином, з'єднуємо екран синка 2 з роз'ємом C4840 під лівою обшивкою багажника Перепрошую, можна роз'яснити піни та с...
Привіт. Скажи мені будь ласка номер камери, щоб знайти в екзисті
Добрий день! Підкажіть як перемогти відображення парктроників. Не можу знайти. Заздалегідь дякую!
Я записав готовий конфіг з іншої машини
Дякую. Так напевно і зроблю.
млинець, ну чому в Україну поставляється ліфт бек, а в нас тільки седан(((((, після фокус хетчбек дуже незручно))
Немає фінісу кронштейна камери/кнопки? У каталозі не можу знайти
Лінії вдалося перемогти?
Привіт, не підкажеш? голову потрібно прошивати під камеру заднього вигляду? і чим? у мене просто партконік виводить на монітор і все.
