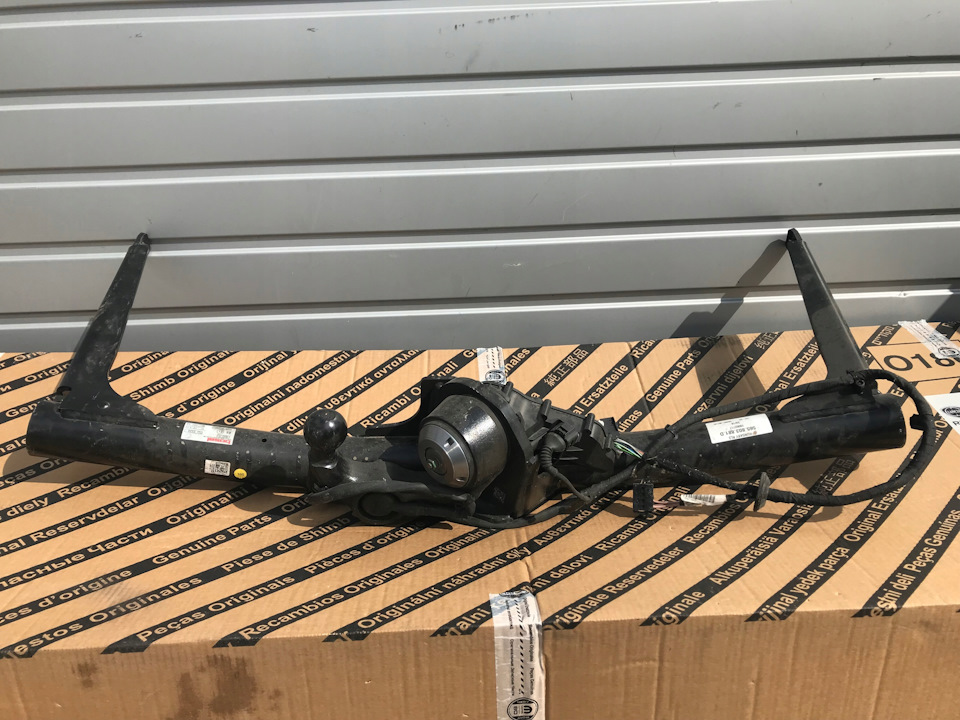

Афтермаркет комплект для встановлення фаркопа 565092160 або565092160D або 565092160F.
У його зростав входить
565803881B або 818808
-Проведення від фаркопа до блоку управління.
-5Q0907383N, 5Q0907383G, 5Q0907383H-Блок управління.
565 959 511 -Кнопка викидання фаркопа.
Або вказані вище деталі окремо БУ фаркоп продається відразу зпроводкою.
Що потрібно додатково
< 565971658F — Проведення для автомобілів не обладнанихпідготовкою для фаркопа
57A971658G — додаткове проведення для автомобілів з підігрівомкерма.
Корпус вимикача для 5-тимісної версії 565868345 Корпус вимикача для7-місної версії 565868345 9B9
Підкладка корпусу для 7-місної версії 565867993
Перехідник на наш стандарт причепа 13 пін пін EAZ000001A
Підсилювач бампера, по суті підсилювач кромки отвору дляфаркопа.
З 2020МГ комплект фаркопа має інший номер. Можливо пов'язано зіншими асистентами сліпих зон. Як я вже написав, я купив фаркоп БУ.Відповідно окремо купив блок та проводку.

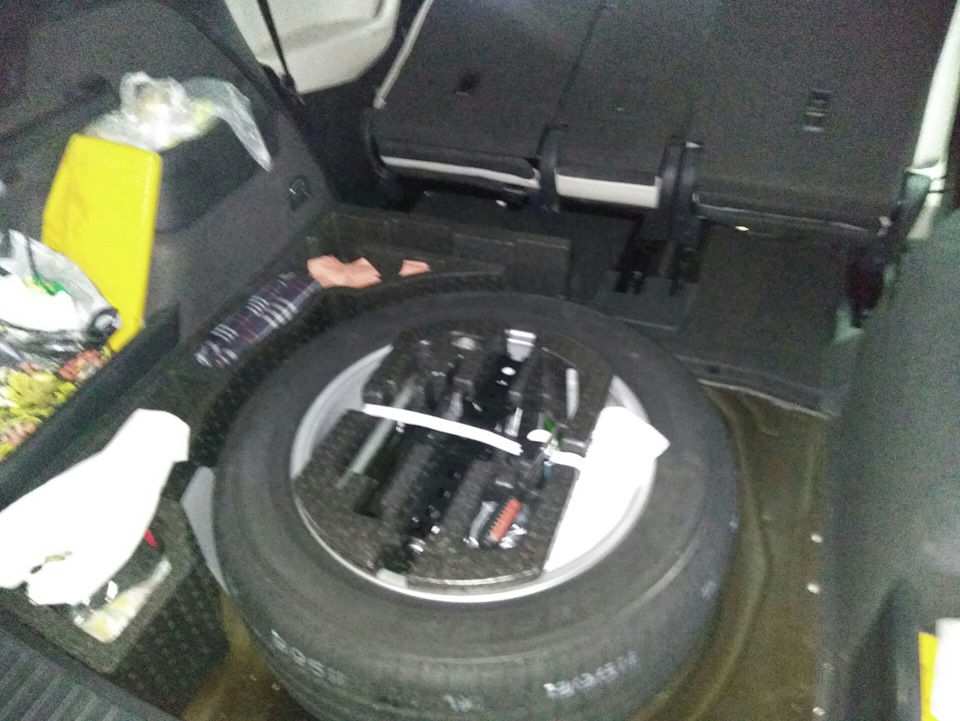

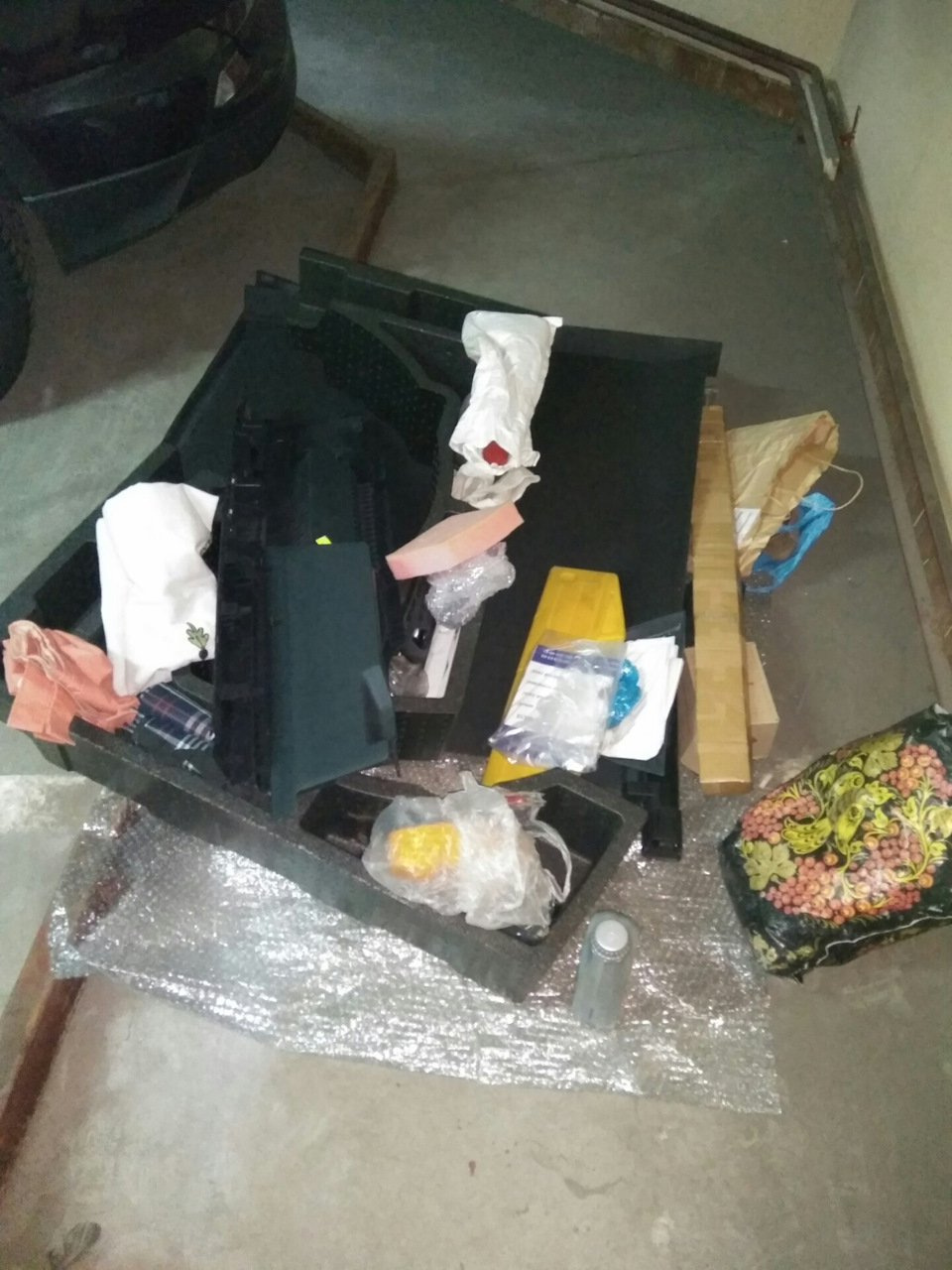

Установку вирішив розпочати з проводки. Витягаю весь скарб ізбагажника,
прибираю гумовий килимок і знімаю килимове покриття.

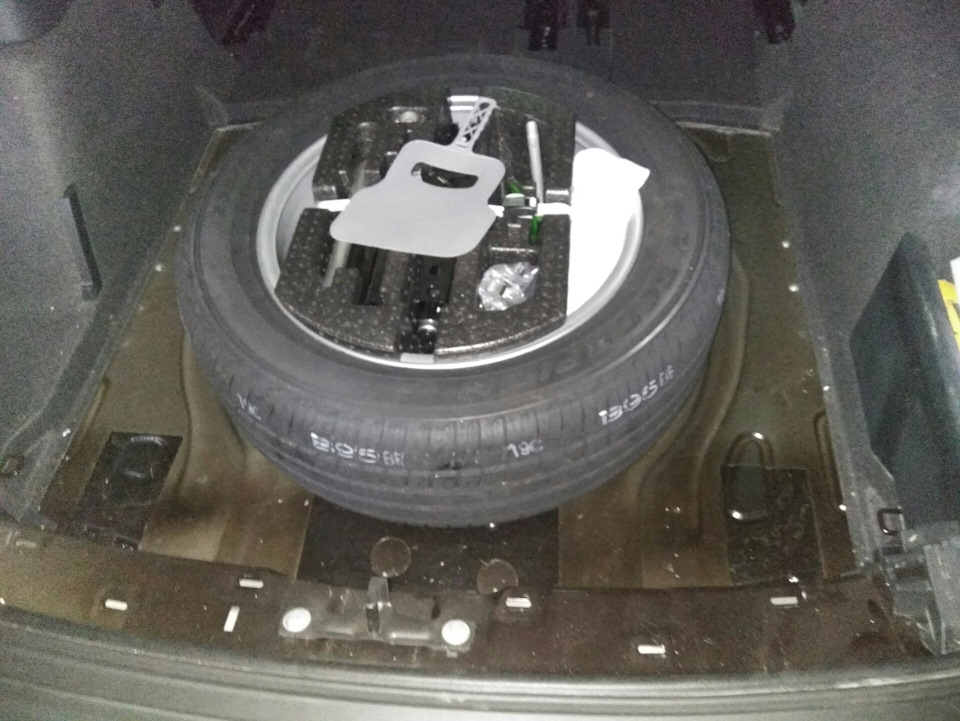

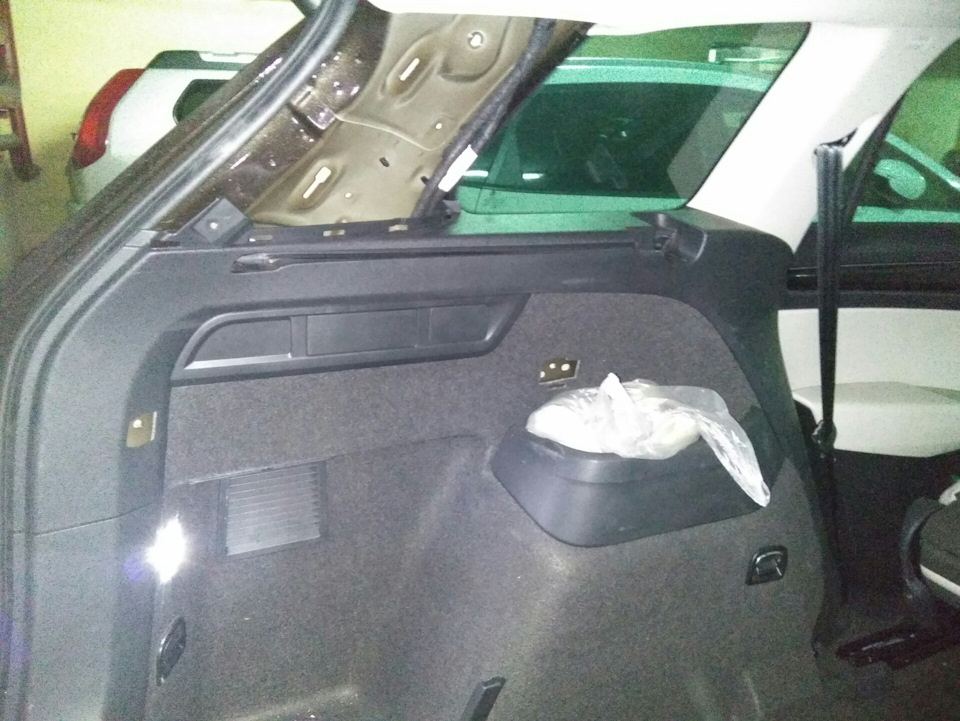

Знімаю пінопласт.< Знімаю верхню бічну накладку і рейлінг длягачків. Знімаю, задню частину лівого порогу, знімаю боковину.Тримається на гвинтах і кліпсах. Виймаю проводку 565971658F кріплюблок 5Q0907383G і вставляю в нього роз'єми проводки .
Прокладаю проводку. Прикручую до існуючої проводки на стяжки таганчіркову ізоленту
Знімаю лівий поріг та накладку біля ніг водія.
Схема для підключення для авто без підігріву керма:Запчастини нафото:28A25A
Для авто з підігрівом керма вироблених із 23 календарного тижня2018 року.Запчастини на фото:57A971658G
зміни пов'язані з тим, що з 23 тижня запобіжник підігріву кермапереїхав із SC4 до SC2. А SC4 почали використовувати для штатноїсигналки. Схоже це уніфікація, так у багатьох авто запобіжникпідігріву керма SC2. До запобіжника SC2 харчування не приходить, ось живлення SC2 і взяли з лінії 121.
Але мені пощастило, у мене авто 18 років, але до 23 тижнів, томумені купувати додатковий комплект для підключення не потрібно.
>
Знімаю клему з акумулятора! Можна зробити і раніше…
Дістаю роз'єми А і З блоку BCM, виймаю з них потрібні піни івставляю в роз'єм проводки фаркопа, а проводи з проводки фаркопавставляю в роз'єми. Ніяких скруток. Все Plug and Play.
Збираю і роз'єми і включаю в блок BCM. Запобіжників. Знімаю речовийящик і трохи пластику, щоб мати найкращий доступ до блокузапобіжників. Виймаю блок з кріплення і опускаю вниз так щоб бачитикуди вставляти піни. Так як піни великого розміру вони не маютьподвійного блокування як піни під маленькі запобіжники.
Найдовше на що я витратив час це на пошук 121 контакту.
У принципі можна було не знімати блок. Але я паралельно щепідключав інші запобіжники та простягав ще іншу проводку. Але проце окремий пост. Збираю все назад. Повертаюся до багажника. Кнопкувикидання фаркопа чогось зробили з правого боку. При цьому є кнопкивід пасату або тигуана, які ставляться зліва. Власне блок у кодіакутеж лежить ліворуч, як і в пасаті-тигуані. У кароці вже блокпомістили праворуч де і кнопку. Проводка зроблена так щоб їїпрокласти по стелі, там де вона пролегант по стелі намотана більштовста і волохата ганчіркова ізолятора. Звичайно, можна покласти іпо краю багажника. Але вирішив робити по заводу. Для цього потрібновисмикнути дві кліпси які тримають стелю. Бічну накладку, ічастково клацаю праву боковину багажника.
Прокладаю дроти примотуючи їх до існуючих
І тимчасово заводжу роз'єм під праву оббивку.
< /p>
Кнопка викидання багажника кріпиться на праву панель багажника. Для5тимісної версії потрібно вирізати отвір у пластику, для 7мимісцевий отвір у тканинній оббивці.
Але про це окремо. Збираю весь пластик назад. На цьому поки щовсе.
Коментарі7
Добрий вечір! Підкажіть будь ласка, як знайти 121 контакт він ззаду блоку запобіжників, де знаходиться, як зрозуміти, у нього є позначення? Ще як ви так низько блок запобіжників опустили? У мене джгут проводки не дає!
Щоб опустити блок, потрібно від'єднати роз'єм з товстими чорним та червоним проводами. З зворотного боку всі контакти підписані. Тут більш детально. www.drive2.
Добрий день! Підкажи будь ласка, чи є у тебе посилання, де можна завантажити заводську інструкцію з встановлення електрики фаркопа? Та, що у тебе на фото? Дякую!
Від кодіака немає. Я користувався від карока. Тут нещодавно автор одного з постів викладав пару скрин з оригінальної інструкції
Як знімав пінопласт у запаски? Один смикнув подружжя відірвав бовтається, боюся інші так смикати) посилання на мануали підключення та охолодження не знайшов. Що треба докупати до охолодження? Де почитати?
Пінопласт тримається на двох пластикових гайках.
Для тих хто хоче замінити в Кодьяку пінопласт на залізку. На відстані осей між лонжеронами підходить балка від Суперба 3 і Октавії А7. Швидше за все і по болтах кріплення ідентично, але я не порівнював.
