Area view. Розведення проводки по салону.

Встановлення Area View я далеко не перший. Власне до установки AreaView мене підштовхнули наступні записи https://megadriver.org/cars492564717642973194/
https://megadriver.org/cars 484281546795122958/
А ці я вже побачив у процесі збору запчастин
https://megadriver.org/cars 495991895386751800/
https://megadriver.org/cars 496629062375047920
https://megadriver.org/cars 502093085409280775
Так як довжина кабелів у мене 3м а не 3.5 метра як у заводськомуваріанті вирішив прокладати кабелю по центральному тунелю, щобвиграти трохи довжини, та й у цей же час я робив інвертор230В./544764307049547196/
У першу чергу вдома змотав необхідні дроти та кабелі в джгути таобмотав м'якою ганчірковою ізолентою і вже потім пішоввстановлювати в авто.

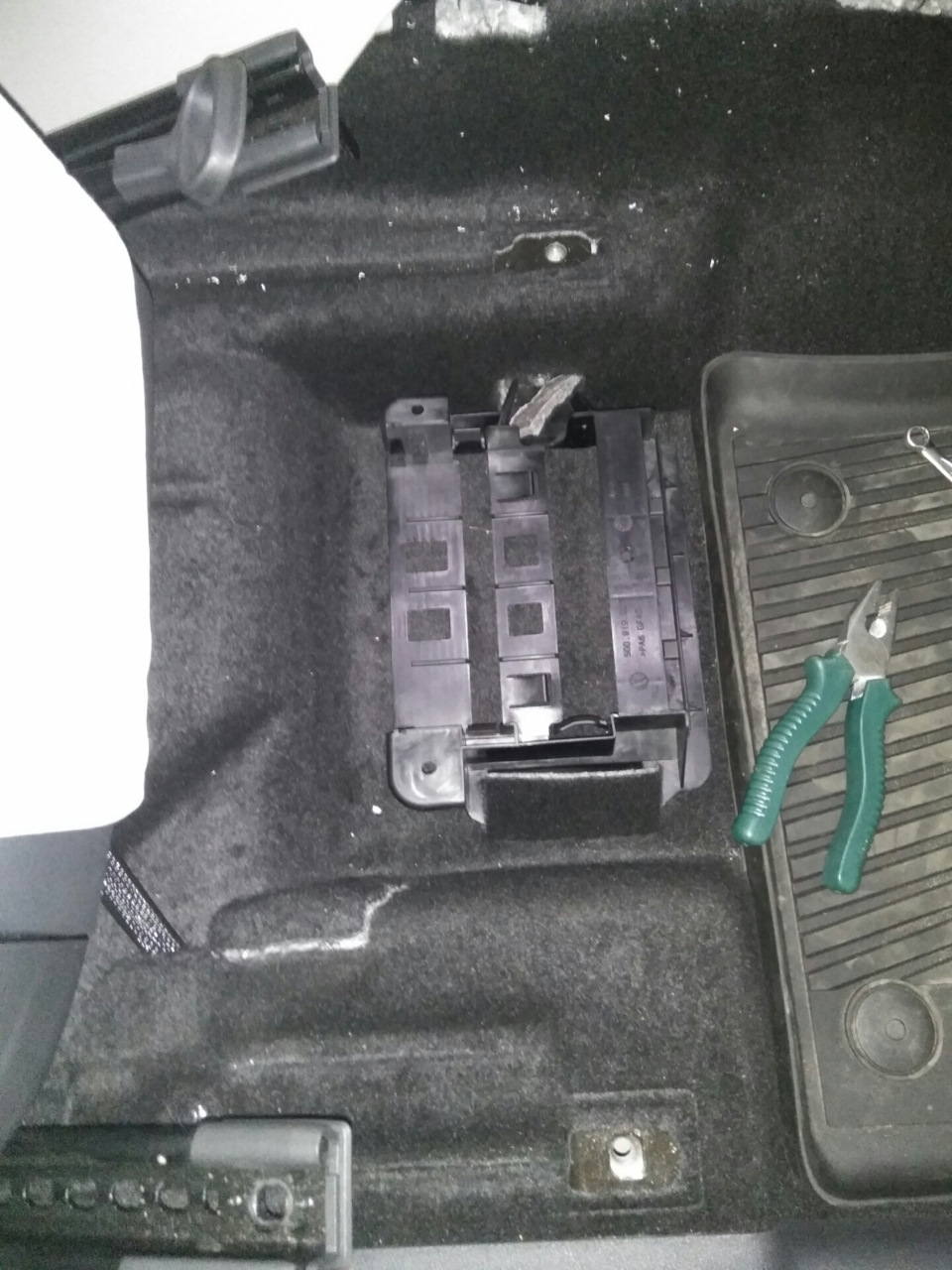

Для початку відкручую сидіння пасажира і знімаю кронштейн який буввстановлений раніше щоб було більше свободи під килимовимпокриттям.
https://megadriver.org

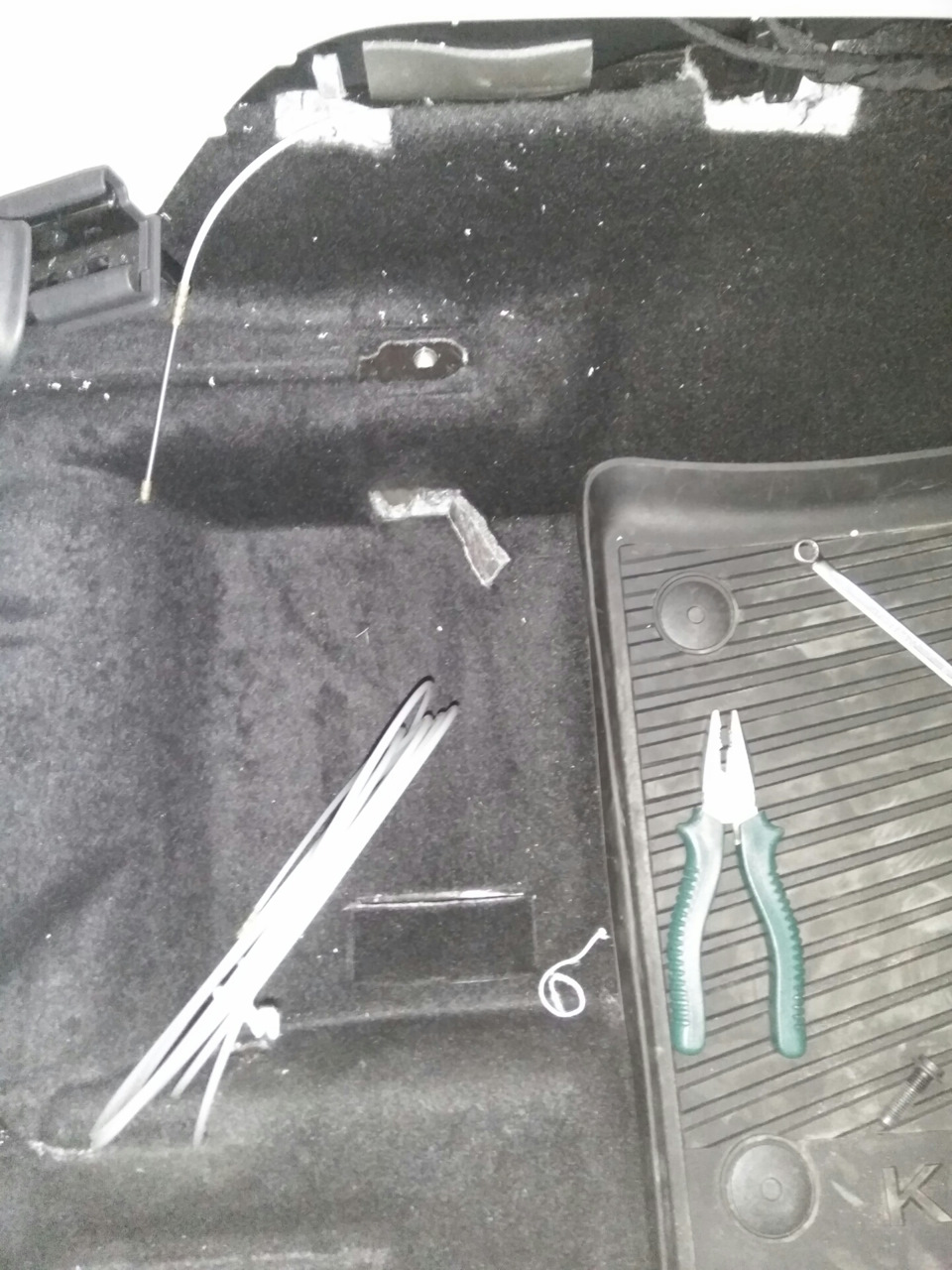

І протягую гнучкий пластиковий провід призначений для протягуваннякабелів під килимовим покриттям та під повітропроводами, які йдутьдо ніг заднього пасажира.

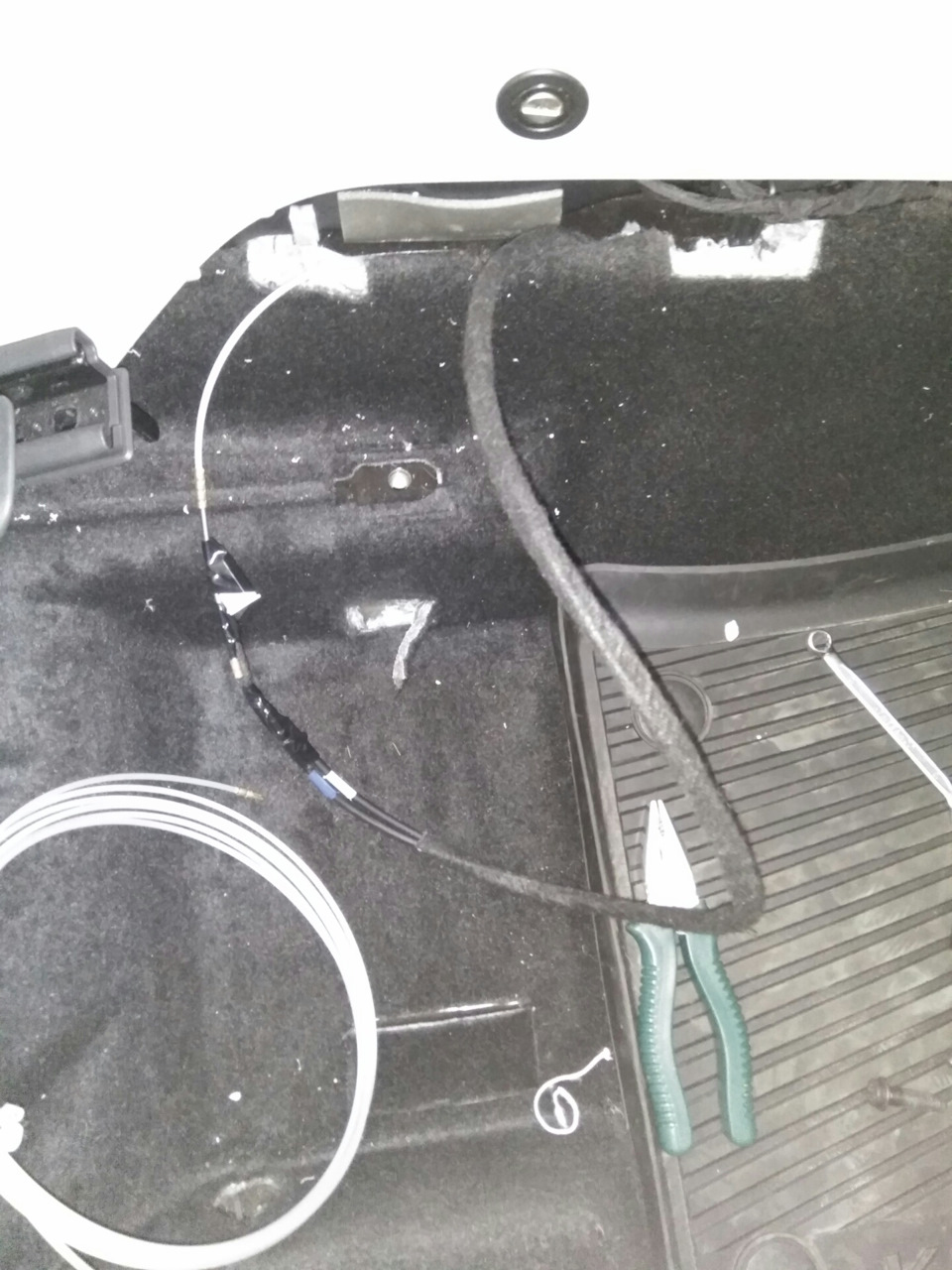

Прив'язую кабелю до протягування і тягну назад.

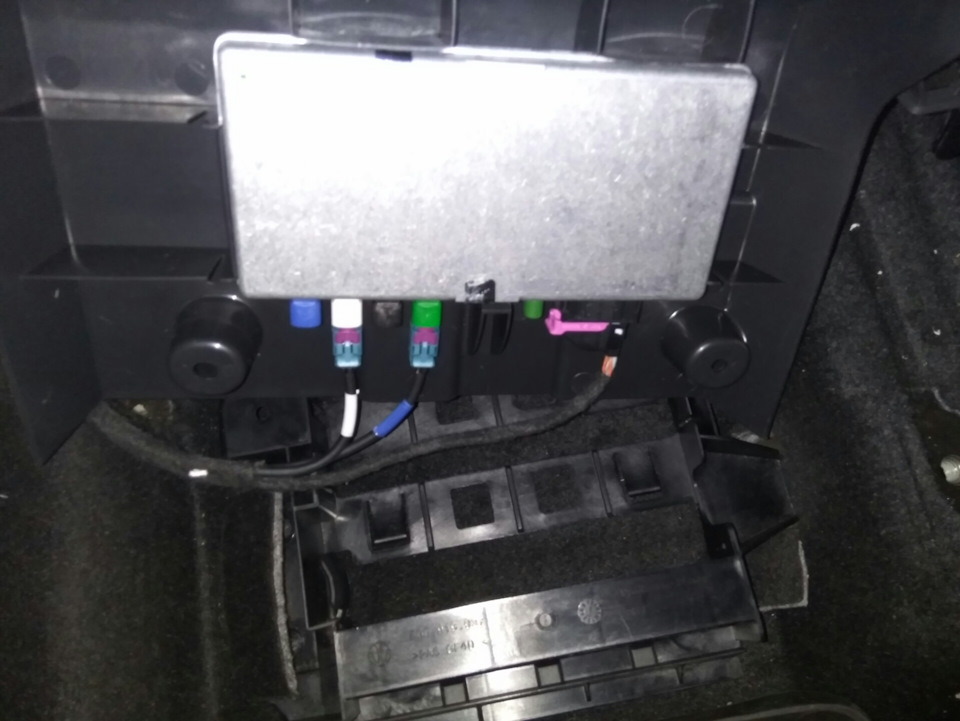

Прикручую на місце кронштейн, беру блок з кришкою та підключаюроз'єми

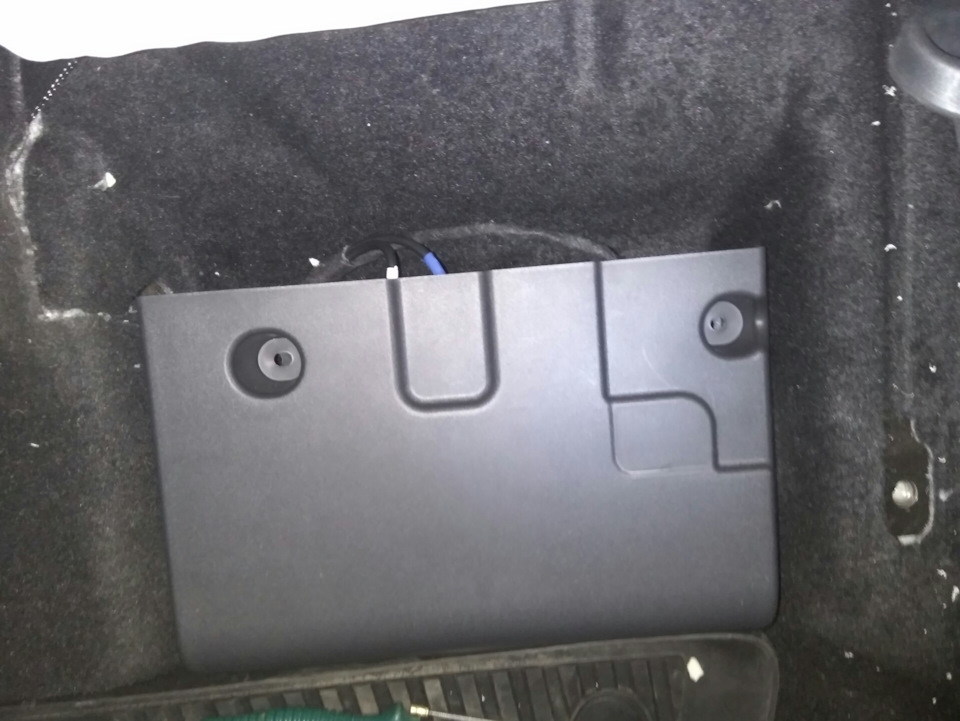

> Приміряю

Далі протягую вздовж центрального тунелю а далі вздовж проводів, щойдуть про інвертора до блоку запобіжників.

і прокладаю за приборкою
Харчування заводжу в блок запобіжників SC18. Для цього трохирозбираю пластик Витягую блок і опускаю вниз Для того, щоб вставитималенький пін в блок потрібно витягнути рожевий фіксатор збокублоку. Потрібно обережно, щоб не поламати фіксатор біля самоїоснови. Просто відрізаю старий пін і обтискаю новий на два дроти.Далі переходжу до прокладки решти трьох кабелів правим порогом.
Підключаю кабелю до блоку

кабель до правого дзеркала залишаю згорнутим біля роз'єму дверей, авідео кабель потрібно дотягнути до магнітола.
За інструкцією написано що блок магнітоли виймається з бардачка задопомогою спец ключиків, в гольфі для зняття, я використовувавпросто смужки із пластику, але в Кодіаку магнітола висовується лишена 5 см. Зустрічав купу постів, що при підключенні камери задньоговиду знімають нижній бардачок. Роблю те саме, знімаю бардачок.Причина чому не висовується магнітола — дроти стяжкою прикріпленідо бардачку. В принципі цю стяжку можна було перекусити, знявшибічну накладку в торпеді і витягнути магнітолу. Далі виймаю роз'ємQuad Lock, і з нього потрібно дістати синій роз'єм, масавставляється в 12-й пін, сигнал у 6-ій.
Залишився кабель до камери заднього виду тягну, вздовж існуючоїпроводки в багажник з правого боку. Для цього потрібно відстебнутиі трохи відтягнути панель оббивки багажника. Далі залишок кабелюзатягую під стелю і на цьому поки все.
