Зібрав учора коробку. Сьогодні переглядав інструкції і зіткнувся зпитанням:а чи правильно я зібрав? Справа в тому, що використовувавтри інструкції і там ФОТКИ РОЗНИЧНІ. Муфти включення 1-2 і 3 -4 наодній інструкції стоять напівкруглими виточками (які навпротишироких виступів на бронзовому кільці, що стоїть всередині муфти)вниз, до дзвону, -
vaz-sputnik.ru/2109/12-12.html
а на іншій — вгору. Розбирав — клав деталі вгору частиною, яка булавгорі при розбиранні (тобто, з боку хвоста КПП) Крім того, муфту1-2 ніяк не встановити неправильно, тому що на ній зубчастий вінець (задня або що це) дивиться вгору. Муфту 3-4 встановив так, яклежала, тобто виточками вниз, але побачивши різні положення, здивувався:а чи правильно?

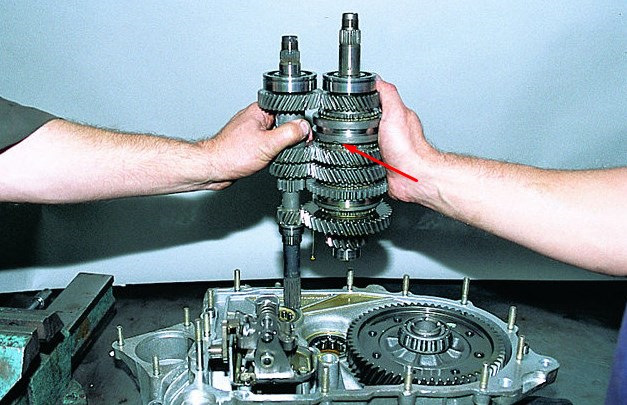

Показав стрілкою виточку.

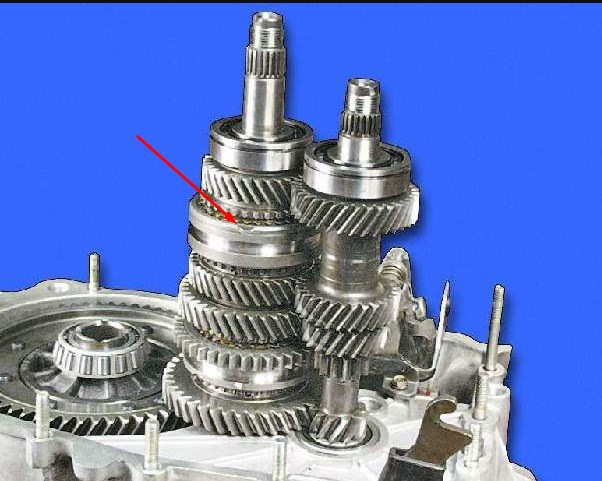

Але ось тут на інструкції vaz-sputnik.ru/2109/12-12.html виточка- вгорі!
Проточка вгорі
Коментарі8
забий. муфти можна ставити будь-якою стороною. на своїй муфту 5 передачі поставив на місце 3-4, попередньо перевернувши. тепер сторона, що не використовується раніше включає 3, а та, що включала 5 - включає 4. муфту 3-4 теж перевернув при встановленн...
О, так це виходить, якщо наприклад муфта 3-4 з боку 3 втомилася, то її можна просто поміняти місцями з 5, поставивши прилизаними шліцами 3 нагору, і ще походить?
цілком вірно.
при цьому корисно синхронізатори замінити. є старого і нового зразка у старих 6 виступів замість 3 і трохи менше діаметр конічної частини.
Про синхрони знаю. Коли першу шестерню другий взяв - вже ввечері виявив, що вона раптово не лізе в синхрон. Виявилося, що у десяткової конус трохи інший (а ще в неї начебто немає отвору наскрізного до валу для змащення підшипника) ). Я зі старою не з...
Та якщо поміряти, то різна ширина, але не відбивається ніяк, всередині однаково! Робив і так і так, проблем не буде,
На мою думку, цей паз ні з чим не взаємодіє. Так що його розташування не принципово.
Він безпосередньо не взаємодіє. Як зрозумів, функції у нього дві 1 - сприяти скидання масла на вісь валу для кращого змащення. 2 - допомагати при складанні муфти (вони повинні бути навпроти великих виступів на бронзовому синхроні, тоді кульки фіксато...
