Цього разу розповідь піде про панель управління додатковимобладнанням.
< /p>
Місце з-під штатного патифону виявилося дуже вдалим.
Як я вже писав раніше після встановлення карпутера штатний патифонбув ліквідований.
Але святе місце порожнім не буває. :-)))
Пластикова кишеня розміром 1 DIN від ланоса або ще когось була дужедоречною.
На жаль повний процес створення панелі я не фоткав, але в кратцебуло так.
— кишеня була підрізана по глибині./>
Насправді думка врізати кнопки в цю панель прийшла в самому кінці, спочатку там повинен був бути повноцінний кард-рідер для компа.
Але це все робочі моменти і маємо, що маємо.
Над оформленням кнопок треба буде ще попрацювати і зробити наклейкиз піктограмами.

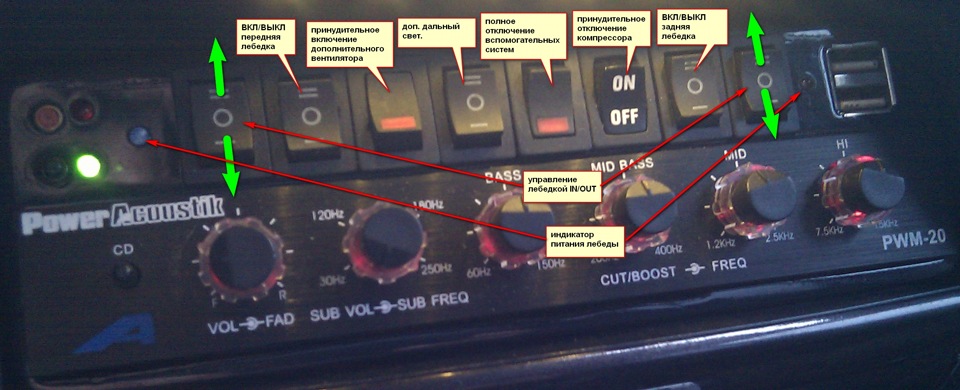

Всі кнопки слаботочні та підключення через релюшки.
т.К. Знайти кнопки-гойдалки, в цьому розмірі та на три положення, аще й без фіксації було дуже проблематично. Довелося перероблятиіснуючі і вбудовувати туди мікро кнопки. (наприклад як, у нас, кнопка аварійки або ж як в електронному годиннику)
Включення та вимикання лебідок відбуватиметься за допомогоюреле Gruner 750
Для управління барабаном лебідки довелося підключитися доблоку радіоуправління, а точніше знайти якісь ніжки вбудованихрелюх відповідають за смотку/розмотування і припаятися до них.
>

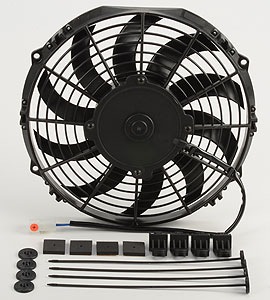

За оригінальний вентилятор кондиціонера у нас хочуть поганихгрошей. А після перенесення інтеркулера місця поменшало і вибірвентиляторів істотно скоротився. Але під кожну потребу є рішення —універсальний волого-пило-захищений вентилятор Derale 16110загальна товщина ~53мм.
Примусове включення виведено на відповідну кнопку. Порадувало, щовся необхідна проводка вже є в машині і фішка виведена, невистачало тільки реле та запобіжника. Дальнє світло, кнопкапередбачає два режими:1. Ліхтарі примусово включені; 2. Дод.ліхтарі керуються штатним перемикачем далекого світла. Щобвідключити всі допоміжні системи ASC, MATC і т.П. Треба блокуватизадній диференціал. А це не завжди айс.Штатною кнопкою можнавимкнути лише систему курсової стійкості. Але і тут шляхом проб іпомилок було знайдено рішення - відключивши датчик кута поворотукерма ці системи теж відключаються :-)) у результаті - розмикаємокнопкою живлення датчика і ключик у нас в кишені :-)))).
> Повернувши живлення датчику достатньо "перевантажити машину"запалення вимк/вкл.
Іноді виникає необхідність примусово відключити компресор.Вимикаємо живлення автоматики і питання вирішене .

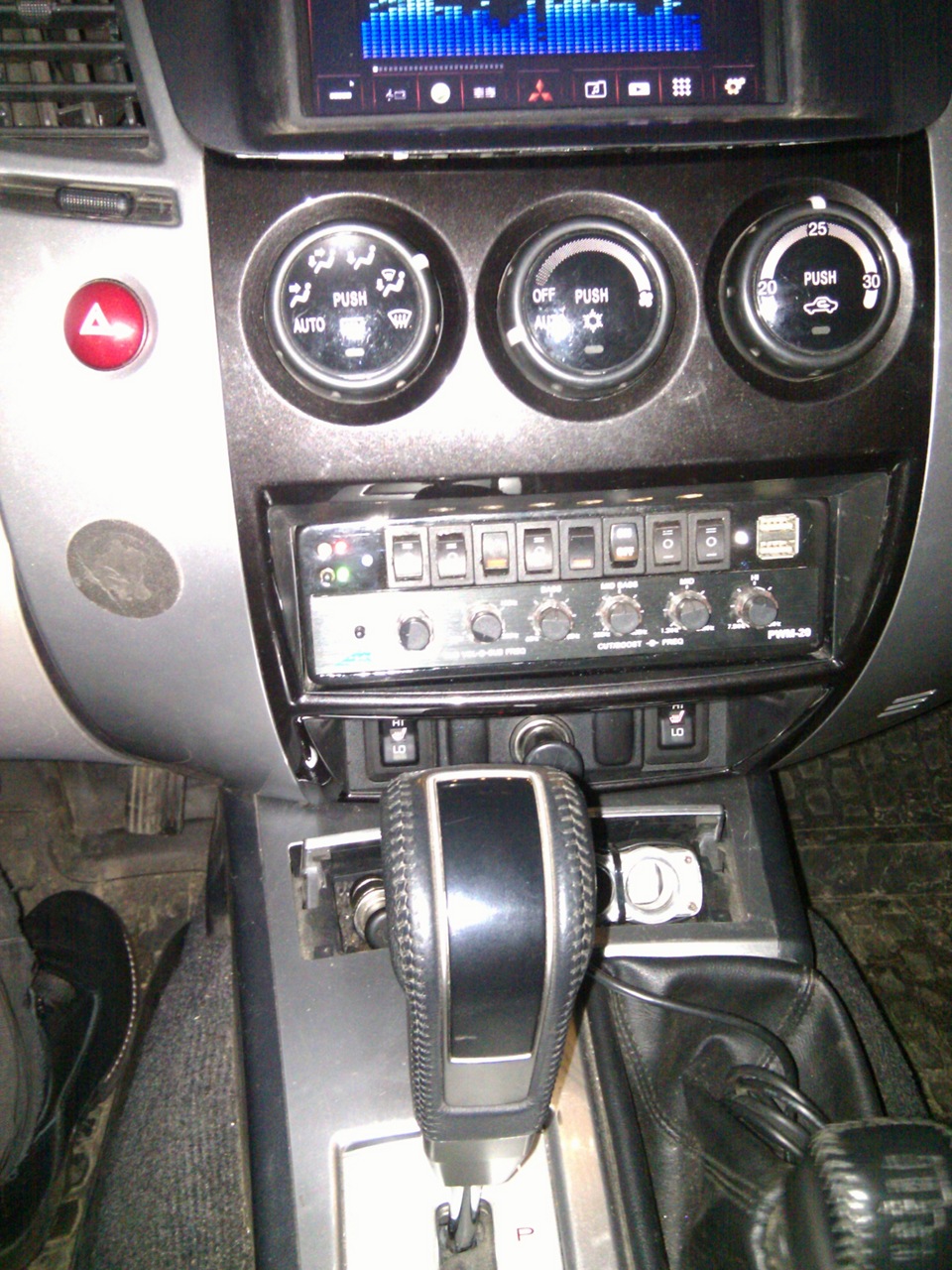

загальний вигляд

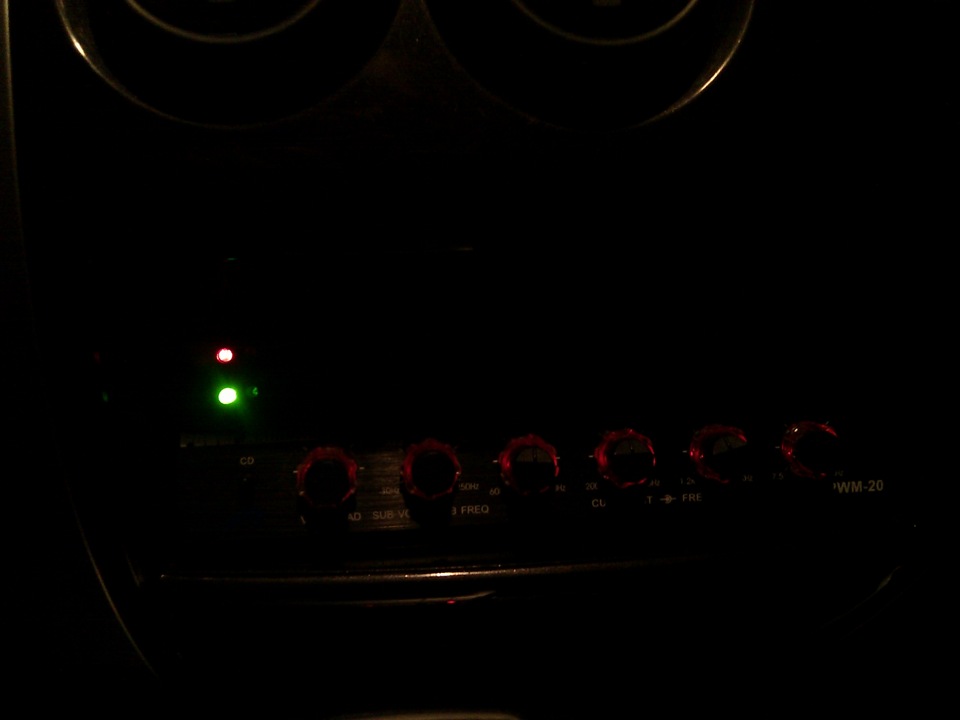

І начебто все добре, але ось у темний час доби кнопки нечитальні.

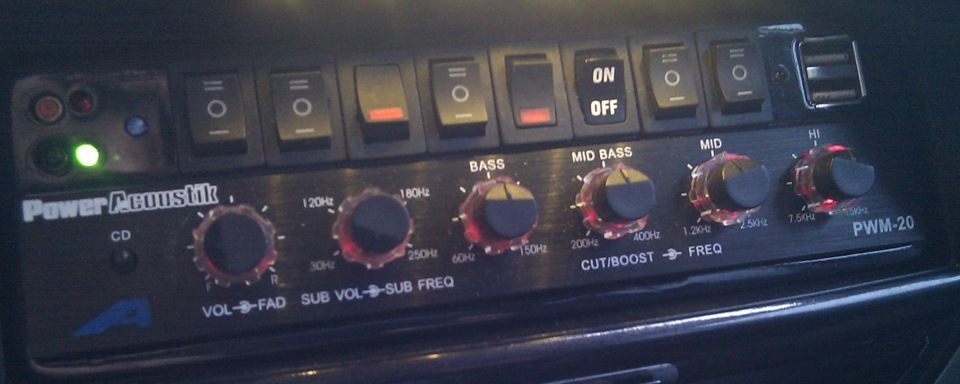

Підсвічування не змусило себе довго чекати. Вечір проведений набалконі з пивом :-))), дрилем та паяльником не пройшов даремно.
"тепле" світло не ріже очі.
Ось такі пиріжки з кошенятами. %-)
Stay tuned…
