Габарит у режимі поворот

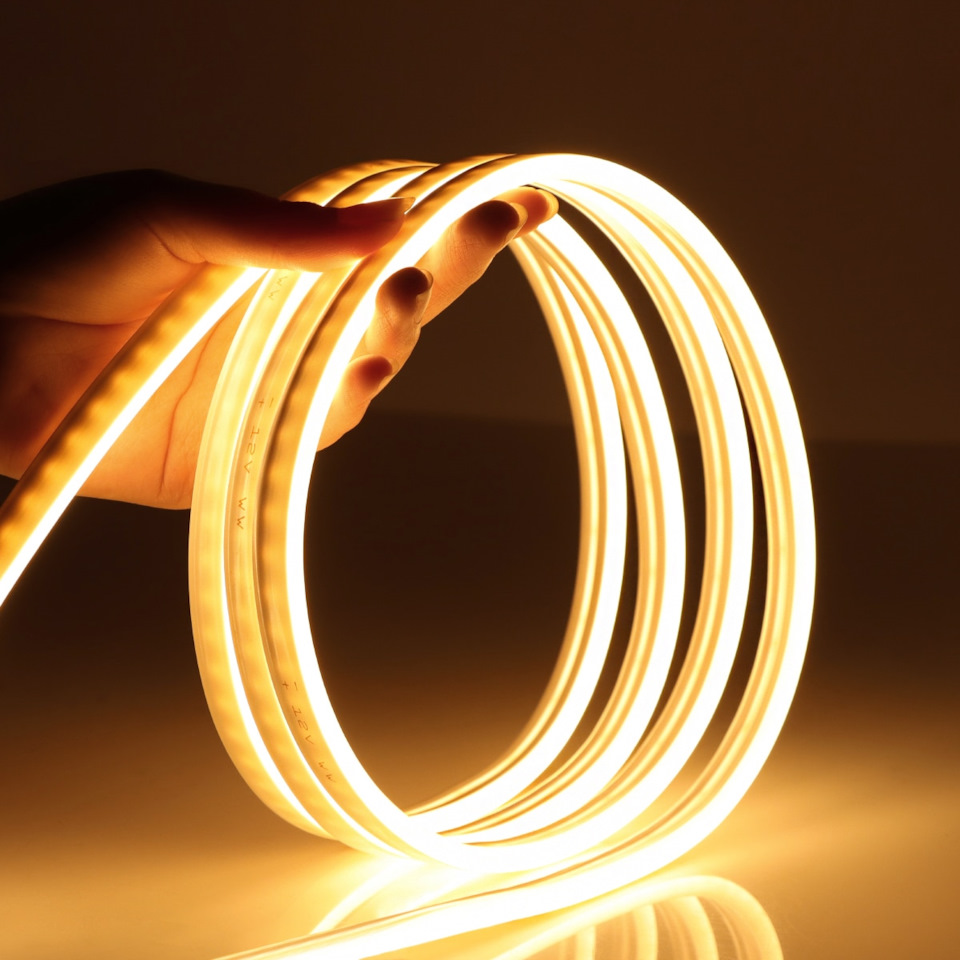

Іноді людям на думку приходять безглузді ідеї, які чомусь хочетьсявтілити в життя. Я, як виявляється, так само не є винятком. Упроцесі встановлення дзеркал заднього виду мені захотілосядоопрацювати їх лампами -Поворот Для цього була впроваджена вкорпус кожного дзеркала смужка гнучкої неонової стрічки, якапродається на метр на ринку і буває різних кольорів.Вибір, зрозуміло, був відданий жовтому кольору. Для кожного дзеркала буввідрізаний шматок, і щоб його вставити, довелося розрізати івитягти плату зі світлодіодами, щоб продовжити життя світлодіодам, відразу на платі резистори, що гасять, були замінені на драйвера ібули припаяні дроти.Остання було зроблено з урахуванням того, щобчастина лінійки (3 світлодіоди) виконувала роль габариту, а решта(18 шт) - повороту.Ну і коли все зліпив і встановив на місце, здалося, що в режимі повороту габарит, що постійно світиться, невиглядає. А не той, що світиться (в денний час), тим більше. Буловирішено зробити так, щоб габарит працював як габарит, але прироботі поворотника він працював так само, як і всі іншісвітлодіоди. Для цього довелося зробити мініатюрний пристрій длякожного дзеркала, схема якого виглядає так:Схема електричнапринципова Всі деталі помістилися на ось такій друкованійплаті:

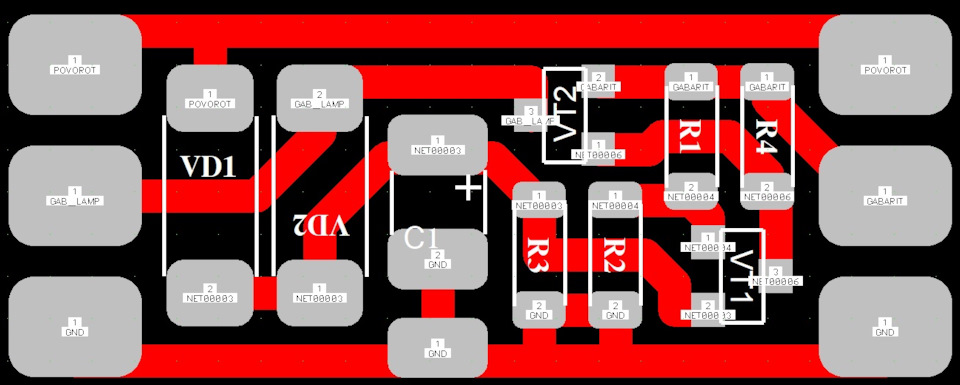

Власне, малюнок

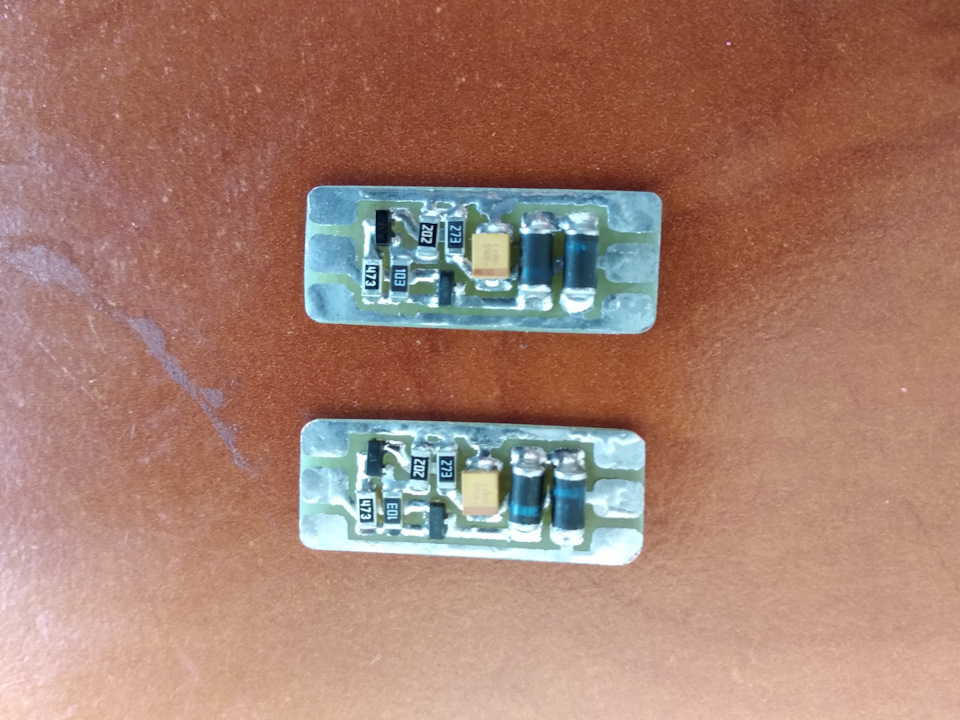

У зібраному вигляді це виглядає ось так:

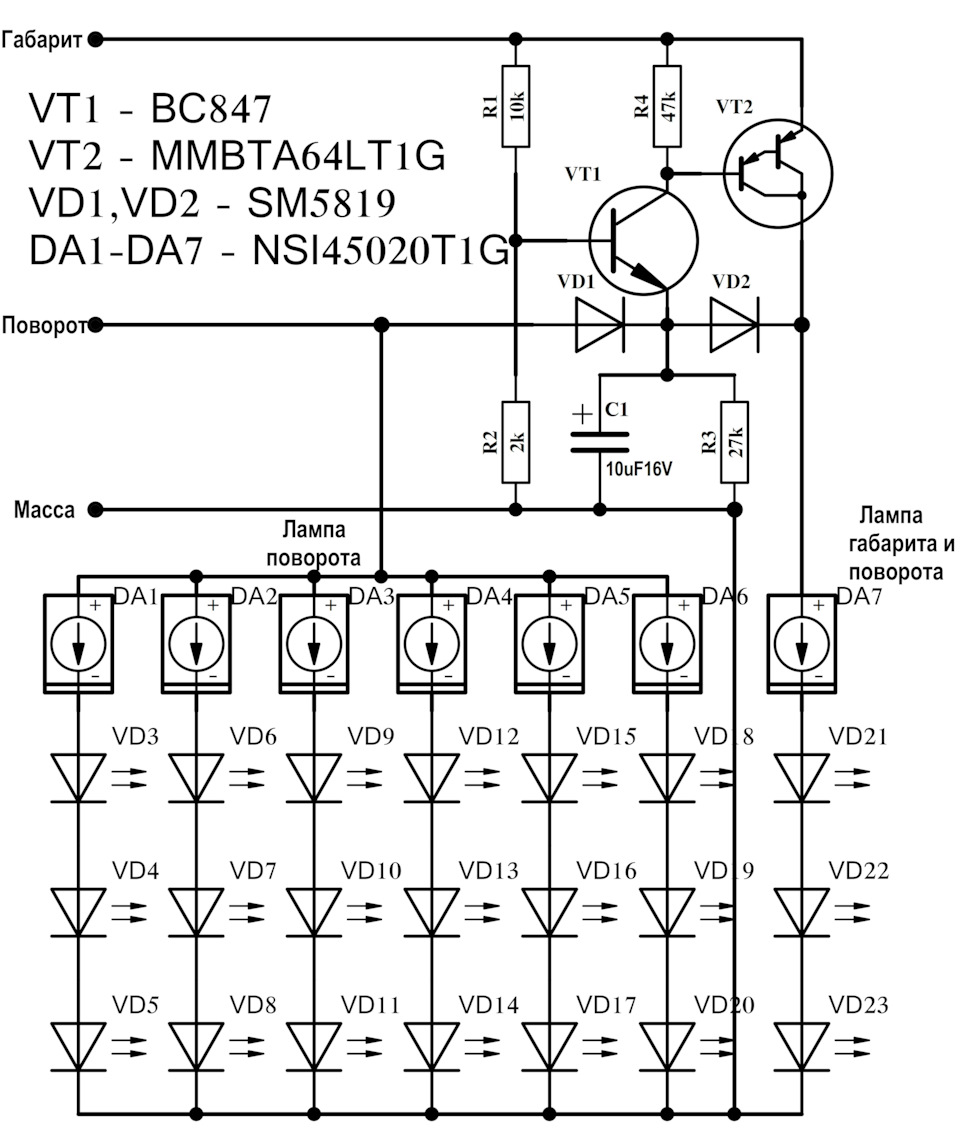

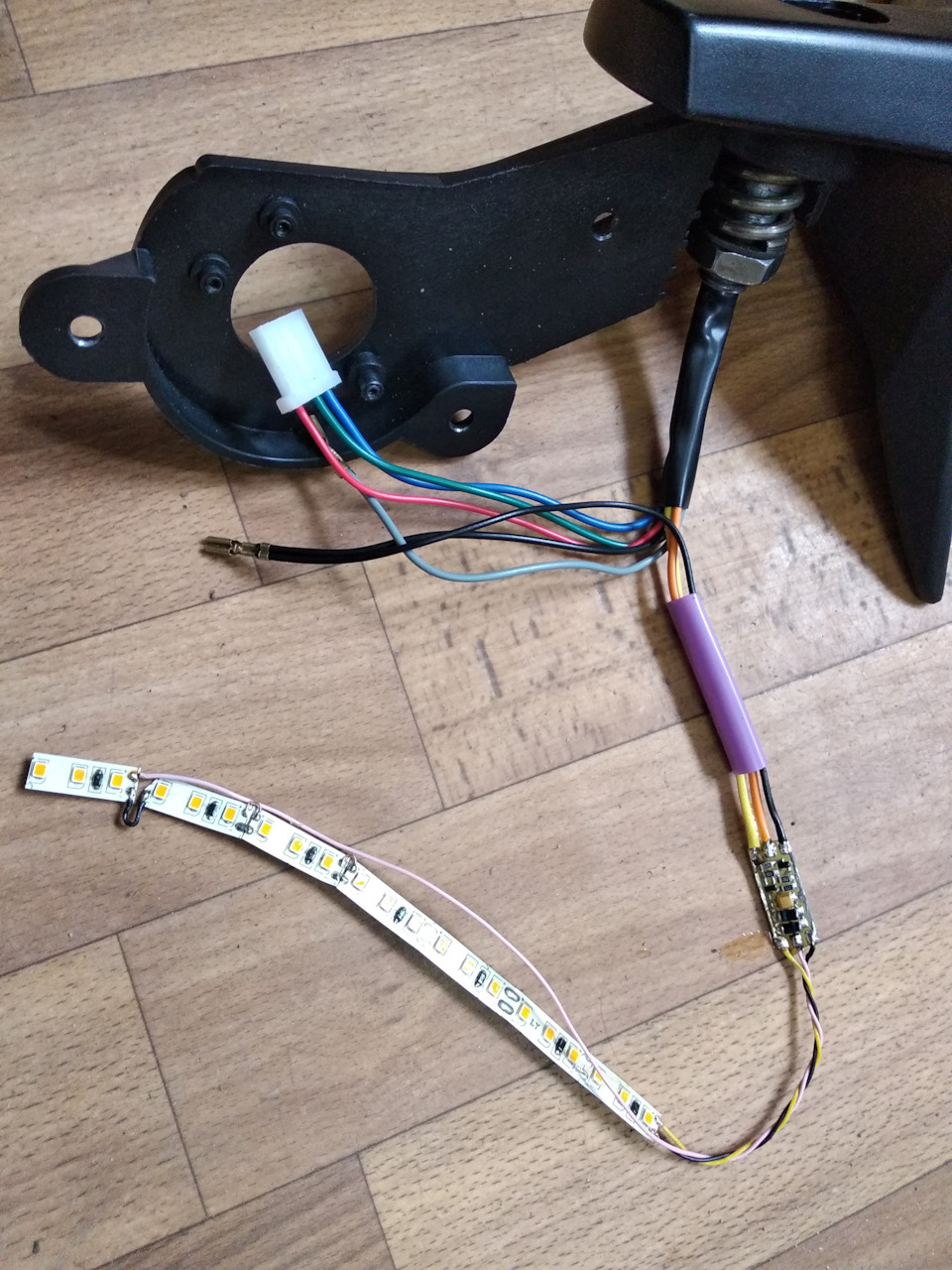

Спаяв на швидку руку косо- криво, але й так зійде! Потім булиприпаяні дроти, самі плати залиті лачком-с, і поверх була насадженатермоусадка. У процесі складання це виглядало так:Майже готово. Нуа тепер пара слів про те, як це все працює (дивимося схему).
При включенні повороту моргатимуть світлодіоди повороту, оскількивони включені безпосередньо до цього входу. На світлодіоди габаритунапруга повороту так само подаватиметься, але через два послідовновключені діоди VD1 і VD2. Тому вони також будуть гарантованосвітитися за наявності напруги повороту. Тут все просто і очевидно.Якщо ми включаємо габарит, (поворот, припустимо, поки вимкнений), то +12В у нас буде подано на вхід "габарит". Ця напруга буде доданадо дільника, що складається з двох резисторів R1 і R2. Номіналиобрані в такий спосіб, що у верхньому (за схемою) резисторі впаде10В, але в нижньому 2В. Таким чином, на базі транзистора VT1 буденапруга 2В. Якщо поворот вимкнений, то конденсатор С1 повністюрозряджений і на обох його висновках буде напруга, що дорівнюєнулю. Ця напруга буде додана до емітера транзистора VT1.Отже, транзистор VT1 відкриється і його колекторі з'явиться напругаемітера, тобто 0В. А туди підключена база транзистора VT2, якийтакож негайно відкриється, оскільки його емітер підключений донапруги 12В "габарит". Через відкритий транзистор VT2 світлодіодигабариту виявляться підключеними до 12В і світитимуться. Струм, щопротікає ланцюгом емітер-база VT2, колектор-емітер VT1 і резисторR3, призведе до деякого падіння напруги на останньому, що призведедо заряду конденсатора до цієї напруги. Але його величина (черезвибір відповідного номіналу R3) не перевищить значення, якепризвело б до закривання транзистора VT1. Тому обидва транзисторизалишаться відкритими, а світлодіоди будуть світитися як завгоднодовго. А якщо ми при включених габаритах включимо ще й поворот, точерез діод VD1 конденсатор С1 буде миттєво заряджений до напруги12В, що приведе до закривання обох транзисторів. Але світлодіодигабариту при цьому не згаснуть, тому що вони виявляться запитанимичерез діоди. Як тільки закінчиться імпульс повороту, світлодіодигабариту згаснуть, а конденсатор почне розряджатися через резисторR3. Місткість цього конденсатора обрана таким чином, щоб він невстиг розрядитися до напруги відмикання транзистора VT1 донаступного імпульсу повороту. За підсумками всі світлодіодипрацюватимуть у режимі "поворот" доти, доки ми цей поворот невимкнемо. А як тільки виключимо, то конденсатор розрядиться, транзистори відкриються і знову засвітяться світлодіоди габариту.Схема жодного налаштування не потребує і працює відразу, якщо всеправильно спаяно. Вона зібрана на SMD компонентах, щоб платнявийшла маленькою. Але це зовсім не обов'язково, можна зробити і набудь-яких великих компонентах, аби номінали відповідали зазначенимна схемі. Діоди можна поставити будь-які, які могли б витриматиструм "лампи" габариту. Транзистори можна хоч КТ315 (VT1) та КТ361(VT2). Останніх - 2шт, включених у вигляді складеного транзистора (за схемою Дарлінгтона). Якщо ж "лампа" габариту споживатимевеликий струм, то другий транзистор цього складеного повинен цейструм витримувати. Взагалі, можна й один транзистор поставитизамість двох, включених за схемою Дарлінгтон. Але тоді яскравістьсвітіння буде дещо нижчою, що, як на мене, не є добре. Так, резистор R4 призначений в основному для більш надійного замиканнятранзистора VT2, щоб світлодіоди під час паузи не світилися впів-напруження.
От, власне, і все. Може ще знайдеться такий же шалений, як я, якомузакортить зробити щось подібне. 😁 Тоді може моя ідея та реалізаціязнадобиться.
Тож із цим не до мене.
"а туди підключена база транзистора VT2, який також негайновідкриється, оскільки його емітер підключений до напруги 12В "габарит". Через відкритий транзистор VT2 світлодіоди габаритувиявляться підключеними до 12В і світитимуться. Струм, що протікаєланцюгом емітер-база VT2, колектор-емітер VT1 і резистор R3, призведе до деякого падіння напруги на останньому, що призведе дозаряду конденсатора до цієї напруги. Але його величина (через вибірвідповідного номіналу R3) не перевищить значення, яке призвело б дозакривання транзистора VT1. Тому обидва транзистори залишатьсявідкритими, а світлодіоди будуть світитися як завгодно довго. Аякщо ми при включених габаритах включимо ще й поворот, то черездіод VD1 конденсатор С1 буде миттєво заряджений до напруги 12В, щоприведе до закривання обох транзисторів. Але світлодіоди габаритупри цьому не згаснуть, тому що вони виявляться запитаними черездіоди. Як тільки закінчиться імпульс повороту, світлодіоди габаритузгаснуть, а конденсатор почне розряджатися через резистор R3.Місткість цього конденсатора обрана таким чином, щоб він не встигрозрядитися до напруги відмикання транзистора VT1 до наступногоімпульсу повороту. За підсумками всі світлодіоди працюватимуть урежимі "поворот" доти, доки ми цей поворот не вимкнемо. А як тількивиключимо, то конденсатор розрядиться, транзистори відкриються ізнову засвітяться світлодіоди габариту. Схема жодного налаштуванняне потребує і працює відразу, якщо все правильно спаяно. Воназібрана на SMD компонентах, щоб платня вийшла маленькою. Але цезовсім не обов'язково, можна зробити і на будь-яких великихкомпонентах, аби номінали відповідали зазначеним на схемі. Діодиможна поставити будь-які, які могли б витримати струм "лампи"габариту. Транзистори можна хоч КТ315 (VT1) та КТ361 (VT2).Останніх - 2шт, включених у вигляді складеного транзистора (засхемою Дарлінгтона). Якщо ж "лампа" габариту споживатиме великийструм, то другий транзистор цього складеного повинен цей струмвитримувати. Взагалі, можна й один транзистор поставити замістьдвох, включених за схемою Дарлінгтон. Але тоді яскравість світіннябуде дещо нижчою, що, як на мене, не є добре. Так, резистор R4призначений в основному для більш надійного замикання транзистораVT2, щоб світлодіоди під час паузи не світилися впів-напруження.
От, власне, і все. Може ще знайдеться такий же шалений, як я, якомузакортить зробити щось подібне. 😁 Тоді може моя ідея та реалізаціязнадобиться.
Тож із цим не до мене.
"а туди підключена база транзистора VT2, який також негайновідкриється, оскільки його емітер підключений до напруги 12В "габарит". Через відкритий транзистор VT2 світлодіоди габаритувиявляться підключеними до 12В і світитимуться. Струм, що протікаєланцюгом емітер-база VT2, колектор-емітер VT1 і резистор R3, призведе до деякого падіння напруги на останньому, що призведе дозаряду конденсатора до цієї напруги. Але його величина (через вибірвідповідного номіналу R3) не перевищить значення, яке призвело б дозакривання транзистора VT1. Тому обидва транзистори залишатьсявідкритими, а світлодіоди будуть світитися як завгодно довго. Аякщо ми при включених габаритах включимо ще й поворот, то черездіод VD1 конденсатор С1 буде миттєво заряджений до напруги 12В, щоприведе до закривання обох транзисторів. Але світлодіоди габаритупри цьому не згаснуть, тому що вони виявляться запитаними черездіоди. Як тільки закінчиться імпульс повороту, світлодіоди габаритузгаснуть, а конденсатор почне розряджатися через резистор R3.Місткість цього конденсатора обрана таким чином, щоб він не встигрозрядитися до напруги відмикання транзистора VT1 до наступногоімпульсу повороту. За підсумками всі світлодіоди працюватимуть урежимі "поворот" доти, доки ми цей поворот не вимкнемо. А як тількивиключимо, то конденсатор розрядиться, транзистори відкриються ізнову засвітяться світлодіоди габариту. Схема жодного налаштуванняне потребує і працює відразу, якщо все правильно спаяно. Воназібрана на SMD компонентах, щоб платня вийшла маленькою. Але цезовсім не обов'язково, можна зробити і на будь-яких великихкомпонентах, аби номінали відповідали зазначеним на схемі. Діодиможна поставити будь-які, які могли б витримати струм "лампи"габариту. Транзистори можна хоч КТ315 (VT1) та КТ361 (VT2).Останніх - 2шт, включених у вигляді складеного транзистора (засхемою Дарлінгтона). Якщо ж "лампа" габариту споживатиме великийструм, то другий транзистор цього складеного повинен цей струмвитримувати. Взагалі, можна й один транзистор поставити замістьдвох, включених за схемою Дарлінгтон. Але тоді яскравість світіннябуде дещо нижчою, що, як на мене, не є добре. Так, резистор R4призначений в основному для більш надійного замикання транзистораVT2, щоб світлодіоди під час паузи не світилися впів-напруження.
От, власне, і все. Може ще знайдеться такий же шалений, як я, якомузакортить зробити щось подібне. 😁 Тоді може моя ідея та реалізаціязнадобиться.
Тож із цим не до мене.
"через відкритий транзистор VT2 світлодіоди габариту виявлятьсяпідключеними до 12В і світитимуться. Струм, що протікає ланцюгомемітер-база VT2, колектор-емітер VT1 і резистор R3, призведе додеякого падіння напруги на останньому, що призведе до зарядуконденсатора до цієї напруги. Але його величина (через вибірвідповідного номіналу R3) не перевищить значення, яке призвело б дозакривання транзистора VT1. Тому обидва транзистори залишатьсявідкритими, а світлодіоди будуть світитися як завгодно довго. Аякщо ми при включених габаритах включимо ще й поворот, то черездіод VD1 конденсатор С1 буде миттєво заряджений до напруги 12В, щоприведе до закривання обох транзисторів. Але світлодіоди габаритупри цьому не згаснуть, тому що вони виявляться запитаними черездіоди. Як тільки закінчиться імпульс повороту, світлодіоди габаритузгаснуть, а конденсатор почне розряджатися через резистор R3.Місткість цього конденсатора обрана таким чином, щоб він не встигрозрядитися до напруги відмикання транзистора VT1 до наступногоімпульсу повороту. За підсумками всі світлодіоди працюватимуть урежимі "поворот" доти, доки ми цей поворот не вимкнемо. А як тількивиключимо, то конденсатор розрядиться, транзистори відкриються ізнову засвітяться світлодіоди габариту. Схема жодного налаштуванняне потребує і працює відразу, якщо все правильно спаяно. Воназібрана на SMD компонентах, щоб платня вийшла маленькою. Але цезовсім не обов'язково, можна зробити і на будь-яких великихкомпонентах, аби номінали відповідали зазначеним на схемі. Діодиможна поставити будь-які, які могли б витримати струм "лампи"габариту. Транзистори можна хоч КТ315 (VT1) та КТ361 (VT2).Останніх - 2шт, включених у вигляді складеного транзистора (засхемою Дарлінгтона). Якщо ж "лампа" габариту споживатиме великийструм, то другий транзистор цього складеного повинен цей струмвитримувати. Взагалі, можна й один транзистор поставити замістьдвох, включених за схемою Дарлінгтон. Але тоді яскравість світіннябуде дещо нижчою, що, як на мене, не є добре. Так, резистор R4призначений в основному для більш надійного замикання транзистораVT2, щоб світлодіоди під час паузи не світилися впів-напруження.
От, власне, і все. Може ще знайдеться такий же шалений, як я, якомузакортить зробити щось подібне. 😁 Тоді може моя ідея та реалізаціязнадобиться.
Тож із цим не до мене.
"через відкритий транзистор VT2 світлодіоди габариту виявлятьсяпідключеними до 12В і світитимуться. Струм, що протікає ланцюгомемітер-база VT2, колектор-емітер VT1 і резистор R3, призведе додеякого падіння напруги на останньому, що призведе до зарядуконденсатора до цієї напруги. Але його величина (через вибірвідповідного номіналу R3) не перевищить значення, яке призвело б дозакривання транзистора VT1. Тому обидва транзистори залишатьсявідкритими, а світлодіоди будуть світитися як завгодно довго. Аякщо ми при включених габаритах включимо ще й поворот, то черездіод VD1 конденсатор С1 буде миттєво заряджений до напруги 12В, щоприведе до закривання обох транзисторів. Але світлодіоди габаритупри цьому не згаснуть, тому що вони виявляться запитаними черездіоди. Як тільки закінчиться імпульс повороту, світлодіоди габаритузгаснуть, а конденсатор почне розряджатися через резистор R3.Місткість цього конденсатора обрана таким чином, щоб він не встигрозрядитися до напруги відмикання транзистора VT1 до наступногоімпульсу повороту. За підсумками всі світлодіоди працюватимуть урежимі "поворот" доти, доки ми цей поворот не вимкнемо. А як тількивиключимо, то конденсатор розрядиться, транзистори відкриються ізнову засвітяться світлодіоди габариту. Схема жодного налаштуванняне потребує і працює відразу, якщо все правильно спаяно. Воназібрана на SMD компонентах, щоб платня вийшла маленькою. Але цезовсім не обов'язково, можна зробити і на будь-яких великихкомпонентах, аби номінали відповідали зазначеним на схемі. Діодиможна поставити будь-які, які могли б витримати струм "лампи"габариту. Транзистори можна хоч КТ315 (VT1) та КТ361 (VT2).Останніх - 2шт, включених у вигляді складеного транзистора (засхемою Дарлінгтона). Якщо ж "лампа" габариту споживатиме великийструм, то другий транзистор цього складеного повинен цей струмвитримувати. Взагалі, можна й один транзистор поставити замістьдвох, включених за схемою Дарлінгтон. Але тоді яскравість світіннябуде дещо нижчою, що, як на мене, не є добре. Так, резистор R4призначений в основному для більш надійного замикання транзистораVT2, щоб світлодіоди під час паузи не світилися впів-напруження.
От, власне, і все. Може ще знайдеться такий же шалений, як я, якомузакортить зробити щось подібне. 😁 Тоді може моя ідея та реалізаціязнадобиться.
Тож із цим не до мене.
"але його величина (через вибір відповідного номіналу R3) неперевищить значення, яке призвело б до закривання транзистора VT1.Тому обидва транзистори залишаться відкритими, а світлодіоди будутьсвітитися як завгодно довго. А якщо ми при включених габаритахвключимо ще й поворот, то через діод VD1 конденсатор С1 будемиттєво заряджений до напруги 12В, що приведе до закривання обохтранзисторів. Але світлодіоди габариту при цьому не згаснуть, томущо вони виявляться запитаними через діоди. Як тільки закінчитьсяімпульс повороту, світлодіоди габариту згаснуть, а конденсаторпочне розряджатися через резистор R3. Місткість цього конденсатораобрана таким чином, щоб він не встиг розрядитися до напругивідмикання транзистора VT1 до наступного імпульсу повороту. Запідсумками всі світлодіоди працюватимуть у режимі "поворот" доти, доки ми цей поворот не вимкнемо. А як тільки виключимо, токонденсатор розрядиться, транзистори відкриються і зновузасвітяться світлодіоди габариту. Схема жодного налаштування непотребує і працює відразу, якщо все правильно спаяно. Вона зібранана SMD компонентах, щоб платня вийшла маленькою. Але це зовсім необов'язково, можна зробити і на будь-яких великих компонентах, абиномінали відповідали зазначеним на схемі. Діоди можна поставитибудь-які, які могли б витримати струм "лампи" габариту. Транзисториможна хоч КТ315 (VT1) та КТ361 (VT2). Останніх - 2шт, включених увигляді складеного транзистора (за схемою Дарлінгтона). Якщо ж "лампа" габариту споживатиме великий струм, то другий транзисторцього складеного повинен цей струм витримувати. Взагалі, можна йодин транзистор поставити замість двох, включених за схемоюДарлінгтон. Але тоді яскравість світіння буде дещо нижчою, що, якна мене, не є добре. Так, резистор R4 призначений в основному длябільш надійного замикання транзистора VT2, щоб світлодіоди під часпаузи не світилися в пів-напруження.
От, власне, і все. Може ще знайдеться такий же шалений, як я, якомузакортить зробити щось подібне. 😁 Тоді може моя ідея та реалізаціязнадобиться.
Тож із цим не до мене.
"але його величина (через вибір відповідного номіналу R3) неперевищить значення, яке призвело б до закривання транзистора VT1.Тому обидва транзистори залишаться відкритими, а світлодіоди будутьсвітитися як завгодно довго. А якщо ми при включених габаритахвключимо ще й поворот, то через діод VD1 конденсатор С1 будемиттєво заряджений до напруги 12В, що приведе до закривання обохтранзисторів. Але світлодіоди габариту при цьому не згаснуть, томущо вони виявляться запитаними через діоди. Як тільки закінчитьсяімпульс повороту, світлодіоди габариту згаснуть, а конденсаторпочне розряджатися через резистор R3. Місткість цього конденсатораобрана таким чином, щоб він не встиг розрядитися до напругивідмикання транзистора VT1 до наступного імпульсу повороту. Запідсумками всі світлодіоди працюватимуть у режимі "поворот" доти, доки ми цей поворот не вимкнемо. А як тільки виключимо, токонденсатор розрядиться, транзистори відкриються і зновузасвітяться світлодіоди габариту. Схема жодного налаштування непотребує і працює відразу, якщо все правильно спаяно. Вона зібранана SMD компонентах, щоб платня вийшла маленькою. Але це зовсім необов'язково, можна зробити і на будь-яких великих компонентах, абиномінали відповідали зазначеним на схемі. Діоди можна поставитибудь-які, які могли б витримати струм "лампи" габариту. Транзисториможна хоч КТ315 (VT1) та КТ361 (VT2). Останніх - 2шт, включених увигляді складеного транзистора (за схемою Дарлінгтона). Якщо ж "лампа" габариту споживатиме великий струм, то другий транзисторцього складеного повинен цей струм витримувати. Взагалі, можна йодин транзистор поставити замість двох, включених за схемоюДарлінгтон. Але тоді яскравість світіння буде дещо нижчою, що, якна мене, не є добре. Так, резистор R4 призначений в основному длябільш надійного замикання транзистора VT2, щоб світлодіоди під часпаузи не світилися в пів-напруження.
От, власне, і все. Може ще знайдеться такий же шалений, як я, якомузакортить зробити щось подібне. 😁 Тоді може моя ідея та реалізаціязнадобиться.
Тож із цим не до мене.
"а конденсатор почне розряджатися через резистор R3. Місткістьцього конденсатора обрана таким чином, щоб він не встиг розрядитисядо напруги відмикання транзистора VT1 до наступного імпульсуповороту. За підсумками всі світлодіоди працюватимуть у режимі "поворот" доти, доки ми цей поворот не вимкнемо. А як тількивиключимо, то конденсатор розрядиться, транзистори відкриються ізнову засвітяться світлодіоди габариту. Схема жодного налаштуванняне потребує і працює відразу, якщо все правильно спаяно. Воназібрана на SMD компонентах, щоб платня вийшла маленькою. Але цезовсім не обов'язково, можна зробити і на будь-яких великихкомпонентах, аби номінали відповідали зазначеним на схемі. Діодиможна поставити будь-які, які могли б витримати струм "лампи"габариту. Транзистори можна хоч КТ315 (VT1) та КТ361 (VT2).Останніх - 2шт, включених у вигляді складеного транзистора (засхемою Дарлінгтона). Якщо ж "лампа" габариту споживатиме великийструм, то другий транзистор цього складеного повинен цей струмвитримувати. Взагалі, можна й один транзистор поставити замістьдвох, включених за схемою Дарлінгтон. Але тоді яскравість світіннябуде дещо нижчою, що, як на мене, не є добре. Так, резистор R4призначений в основному для більш надійного замикання транзистораVT2, щоб світлодіоди під час паузи не світилися впів-напруження.
