Розташування мікросхем на платі МІКАС 7

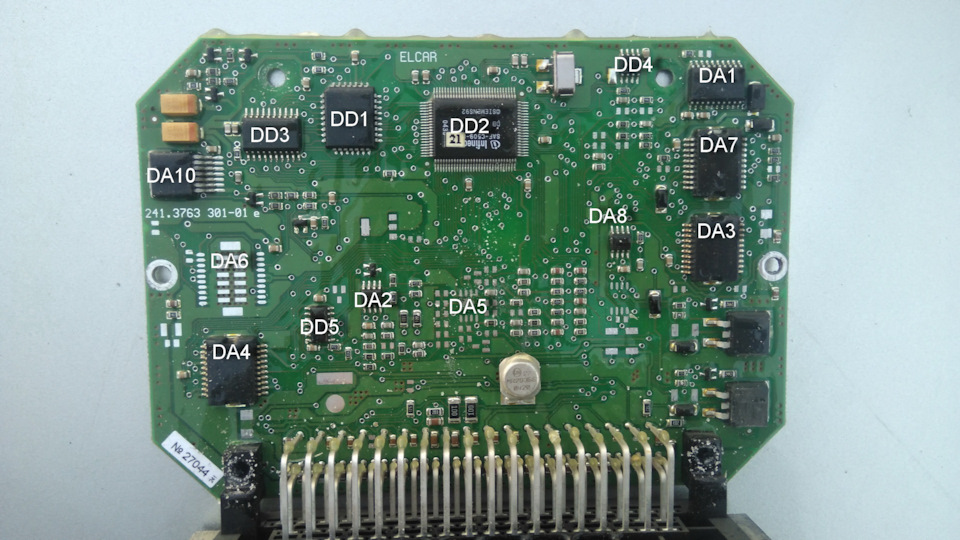

Нещодавно довелося реанімувати чужий блок, який постраждав відмоторної коси, яка перебуває в жалюгідному стані. Довелося вдатисядо перегляду схеми МІКАСу, а також знайти все необхідне на платі, щоб спростити собі життя наступного разу, вирішив позначити на фотоблоку розташування мікросхем.

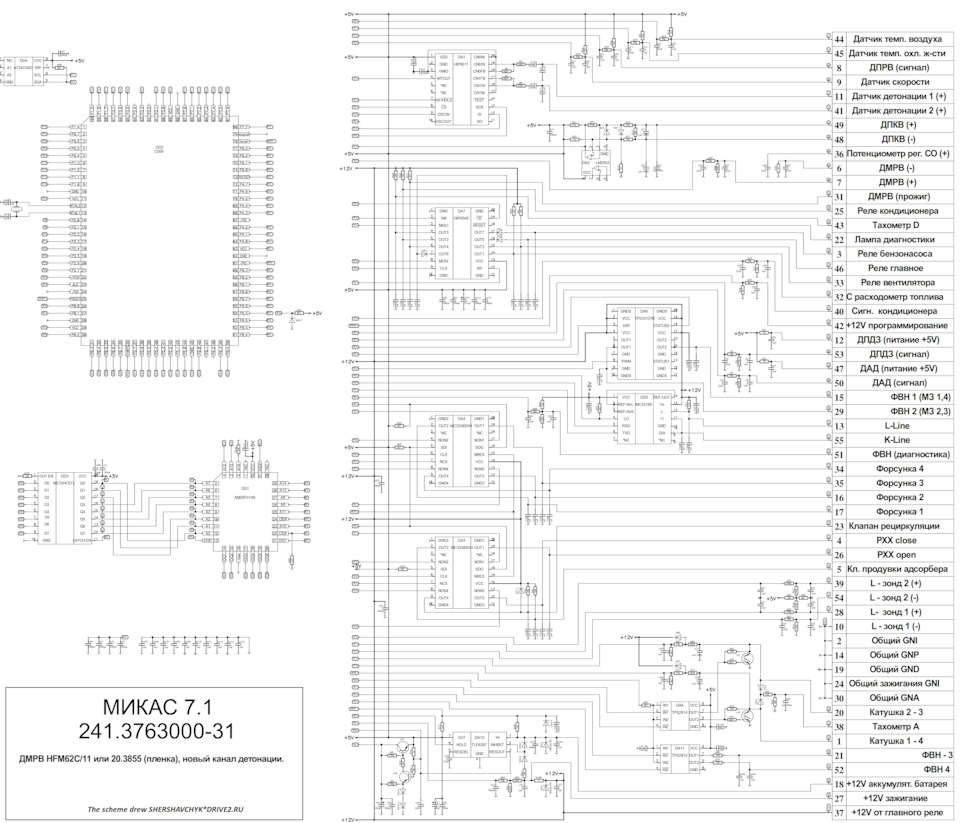

Ну і сама схема (повний розміртут:cloud.mail.ru/public/3E97/3N8dSGmDf):
Коментарі8
На платі є вільне посадкове місце для мікросхеми. Не знає навіщо вона?
Важко сказати. Можливо було зроблено заділ для модернізації блоку для роботи з 6 або 8 циліндровими двигунами.
У будь-якому випадку - дякую за схему. Спробую перевірити купку неробочих мізків, що є. Або чого відновлю
Так, залишилося зорієнтуватися, де ОЗУ впаяно. Посилання не працює.
ОЗУ? Так на кшталт DD1. Щоб не було проблем з роботою посилань, рекомендую користуватися браузером Opera VPN або поставити розширення friGate.
Все забуваю про цей маразм від влади.
Ох як ініколи потрібно.Спасибі Андрій)
Нема за що!
