PLA — Park Pilot Assist — паркувальний автопілот.
У цьому записі я розповім що потрібно для того, щоб встановити PLA3-го покоління на Passat NMS (дорестайл).
Паркувальний автопілот першого покоління PLA 1.0 і PLA 1.5 надаєактивну допомогу водієві при паркуванні автомобіля заднім ходом. Доінших припаркованих автомобілів або до перешкод, використовуючиультразвукові датчики та акустичний попереджувальний індикатор.

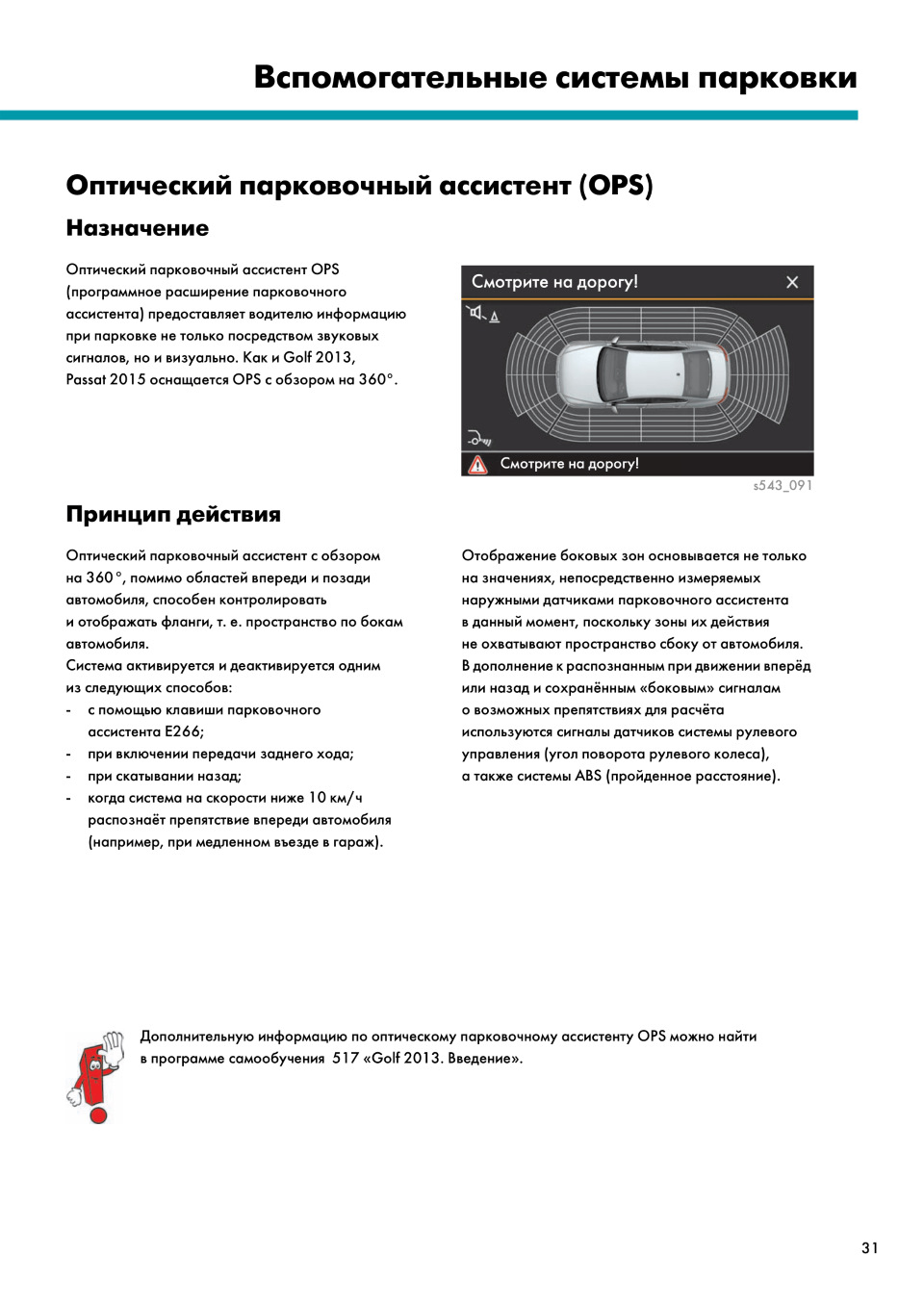

Далішнім кроком у розвитку асистентів стало застосування камеризаднього виду та Optical Parking
System, яка не просто фіксує чи перешкода перед автомобілем або заним, але і визначає його положення в зоні розпізнавання.
Але при використанні всіх цих систем процес кермового управлінняпри паркуванні все ж таки здійснюється водієм. Водієві в оглядіпростору навколо автомобіля та оцінці відстані до перешкод.
Паркувальний автопілот здійснює не тільки огляд простору навколоавтомобіля, але й самостійно повертає кермо при паркуванніавтомобіля заднім ходом. Водієві залишається тільки керуванняпедалями акселератора, зчеплення або гальма. Однак у будь-якиймомент часу водій може взяти на себе контроль кермового управлінняі перервати процес автоматичного паркування. Поряд з паркуваннямавтомобіля заднім ходом до правої сторони дороги в системіпередбачена можливість паркування і до лівої сторони дороги, наприклад, для вулиць з одностороннім рухом. Більш коротке місцедля паркування при паралельному паркуванні. У ньому з'явиласяфункція поперечного паркування, а також додалися нові функції дляпаралельного паркування, такі як паркування з частковим або повнимзаїздом на тротуар (за бордюрний камінь), паркування між іншимиперешкодами (деревами, кущами чи мотоциклами), а також паркуванняна поворотах. Крім того, автопілот другого покоління PLA 2.0 працюєтакож при виїзді з паркувального місця (при паралельномупаркуванні).
Система паркувального автопілота реалізує дві функції:функціюзвичайного асистента, що попереджає перешкоди на шляхуавтомобіля.
Цю функцію можна замовити і окремо, без паркувального автопілота.На автомобілях з паркувальним автопілотом функцію паркувальногоасистента при необхідності (напр., при паркуванні переднім ходом)потрібно включати додатково;
— функцію власне паркувального автопілота, що здійснює автоматичнекерування при паркуванні.

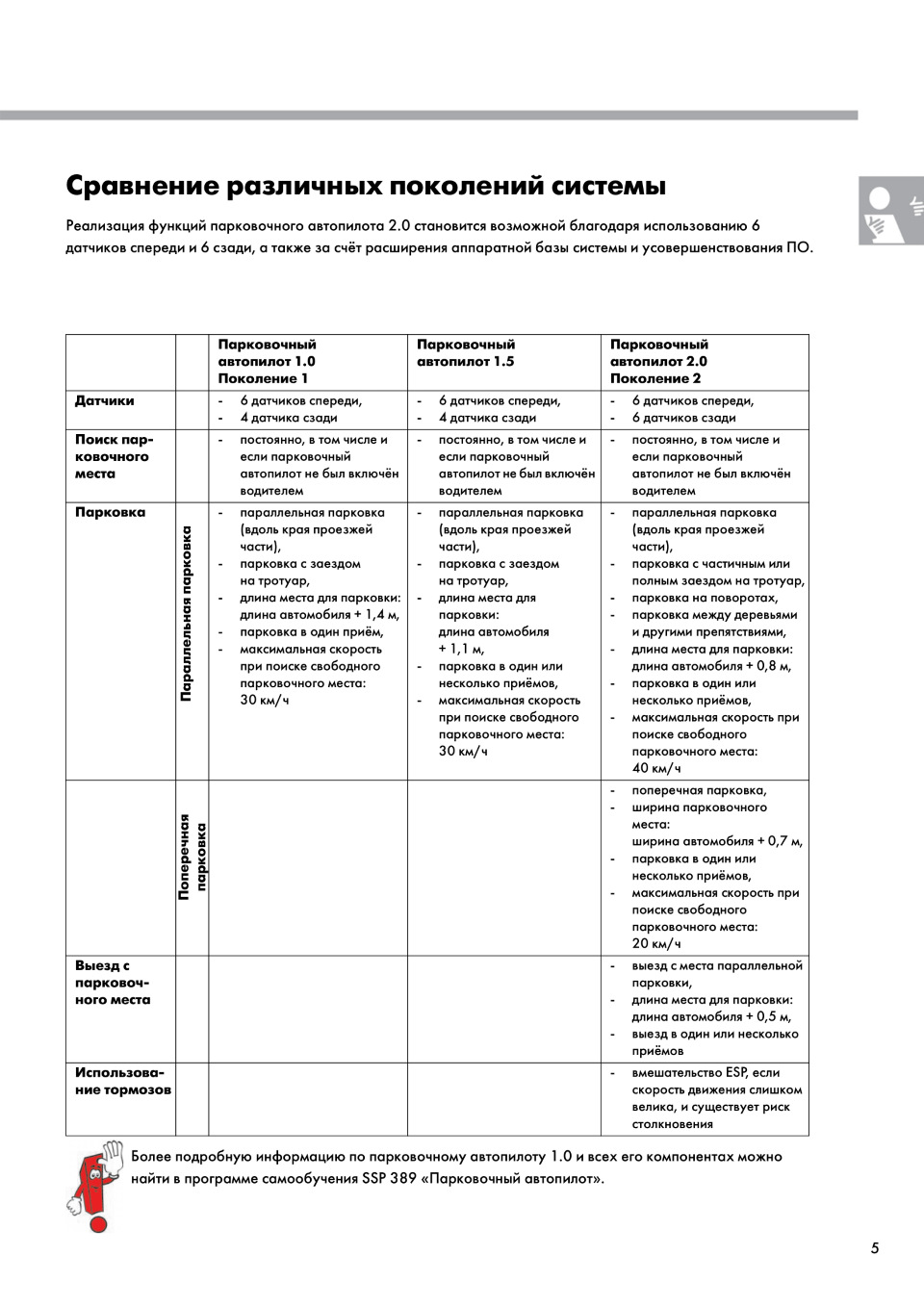

Реалізація функцій паркувального автопілота 2.0 стає можливоюзавдяки використанню 6-ти датчиків спереду та 6-ти ззаду, а такожза рахунок розширення апаратної бази системи та вдосконалення ПЗ.Відмінності PLA першого та другого покоління

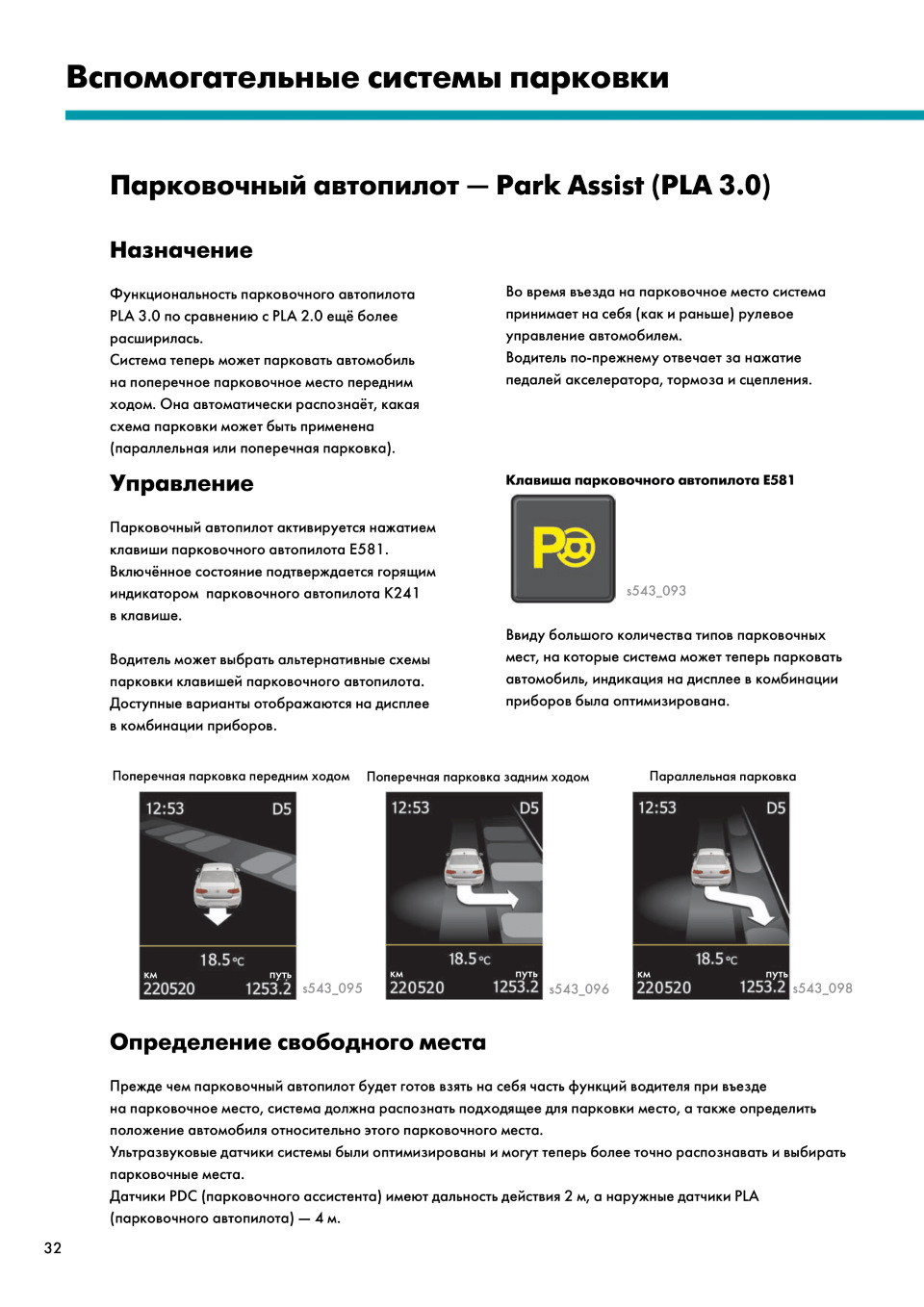

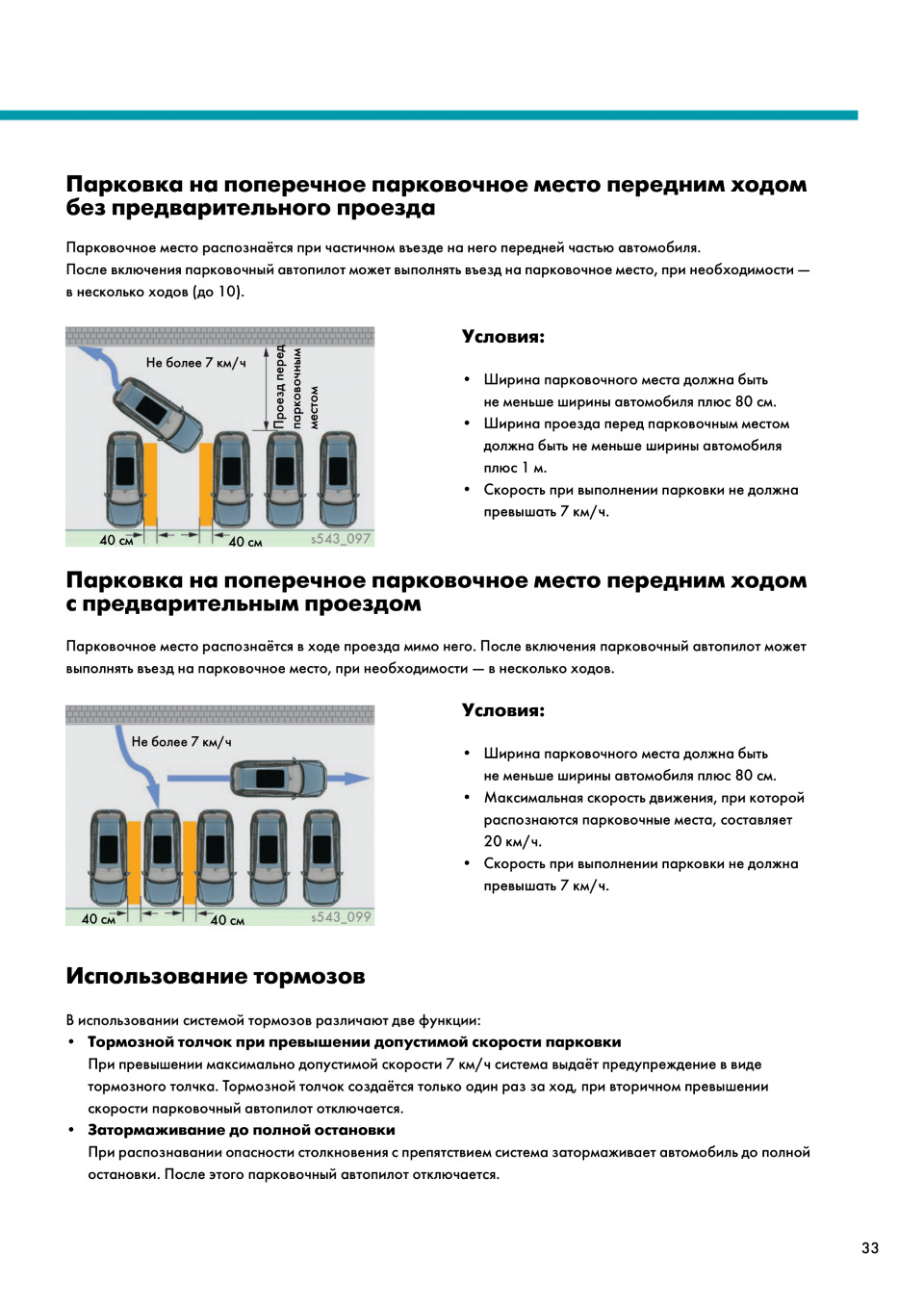

Функціональність паркувального автопілота PLA 3.0 порівняно з PLA2.0 ще більше розширилася. Система тепер може паркувати автомобільна поперечне місце для паркування переднім ходом. Вона автоматичнорозпізнає, яка схема паркування може бути застосована (паралельнаабо поперечна паркування).
Водій може вибрати альтернативні схеми паркування клавішеюпаркувального автопілота. Доступні варіанти відображаються надисплеї в комбінації приладів.
Під час в'їзду на місце паркування система приймає на себе (як іраніше) рульове керування автомобілем. Водій, як і раніше, відповідає за натискання педалей акселератора, гальма і зчеплення.Перш ніж паркувальний автопілот буде готовий взяти на себе частинуфункцій водія при в'їзді на паркувальне місце, система повиннарозпізнати відповідне для паркування місце, а також визначитиположення автомобіля щодо цього паркувального місця.
Ультразвукові датчики системи були оптимізовані і можуть тепербільш точно розпізнавати та вибирати паркувальні місця.
Датчики PDC (паркувального асистента) мають дальність дії 2 м, азовнішні датчики PLA (паркувального автопілота) — 4 м. Автонаступних компонентів:
1K0907379CC — Блок ABS MK60EC1
Головний пристрій з підтримкою протоколу BAP 4 — Composition Media, Discover Media
Приладова панель із софтом 1xxx і вище
1K1423055M — Підсилювач рульового керування третього покоління
Згідно специфікації в ELSA, для встановлення PLA 3.0потрібно:< 5/9 0919298C - БО паркувального автопілота
5C0971502A - Кронштейн БО паркувального автопілота
N90698606 - Гвинт самонаріз. З внутр. TORX 4, 2X16 - 2 шт
N90698801 - Пластинчаста гайка 4, 2X16X12 - 2 шт
8E0919279 або 5Q0919279 - Зумер - 2 шт
N0385051 - Кліпса для зумеру 2 шт
5Q0919275BGRU -
5Q0919275CGRU — Датчик — 2 шт
5Q0919297BGRU — Датчик PLA — 2 шт
5Q0919133 — Манжетне ущільнення — 12 шт
561919 Ср
561919492C — Кронштейн датчика Ззаду Пр Ср
561919491B — Кронштейн датчика ліворуч ззаду
561919492B — Кронштейн датчика праворуч39
Кронштейн датчика для паркувального асистента зліва ззаду
561919398 — Кронштейн датчика для паркувального асистента праворучззаду
561919493B — Кронштейн датчика зліва спереду
5419 br/>
561919399AGRU — Кронштейн датчика для паркувального автопілотазліва зовні
561919400AGRU — Кронштейн датчика для паркувального автопілотасправа зовні
D180KU2A1 — Двохкомпонентний > D822150A1 - Активатор адгезії дляпластмас 150 мл
561971104C або 561971104P або 561971104H - Джгут проводів задньогобампера
561971099A т проводів переднього бампера
WHT003858A или WHT003858B — Датчик частоты вращения колеса справасзади
WHT003859A или WHT003859B — Датчик частоты вращения колеса слевасзади
561927122WHS — Клавиша системы помощи при парковке
561927123WHS — Клавіша паркувального автопілота
561864263K або 561864263Q або 561864263P — Підсклянник відрестайлу
BEA000001 — оригінальний пробійник Skoda на 18 мм TME01 -оригінальний пробійник на 28 мм для передніх датчиків PLA
Рознімання :
4E0972726 роз'єм PLA 26pin 1шт.
5Q0972718A роз'єм PLA 18pin 1шт.
1J0973814 роз'єм відповідна частина джгута переднього бампера
Провід автомобільний перерізом 0, 35 і 0, 5 мм кв.
N10592002 — ізолятора моторна;
000979950 — ізолента салонна;
1J0971913A — Втулка для переходу проводки із салону під бампер39, 7/4, 5
У наступній частині розповім про встановлення цього всього наавтомобіль
