Piping - 51mm or 2`

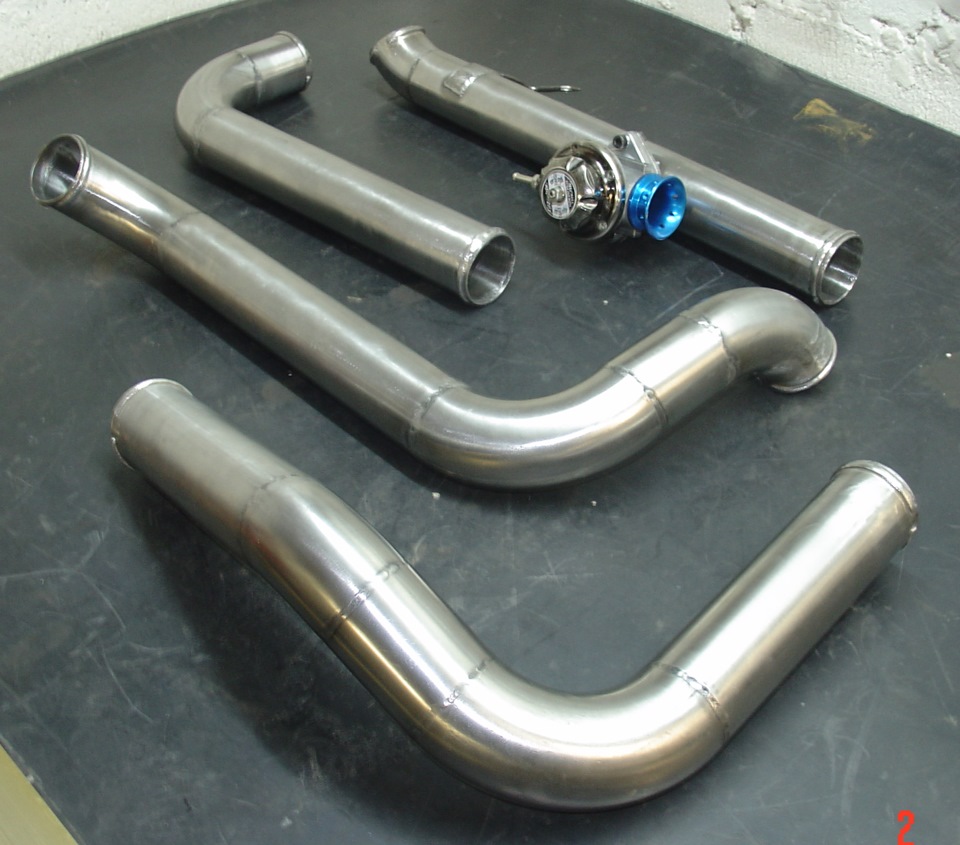

Пайпінг. — Ееєєєєе гуа… тобто повітря по трубах :), будемо подаватиза допомогою пайпінгу з незаРдЖавелею сталі :). До того ж ще, зважаючи на особливості компонування, зварювання повинні бути намісці, а тому на місці ми можемо варити все окрім люмінтію ... Товласне довго не вагалися ... І так від тубіни до дросельноїзаслінки наш повітропровід складається з 4 -х частин, ось вонисобсна:Вихід з турбіни, проходить під двигуном в характерній нижчепіддона. Картера і з'єднується з другою частиною.

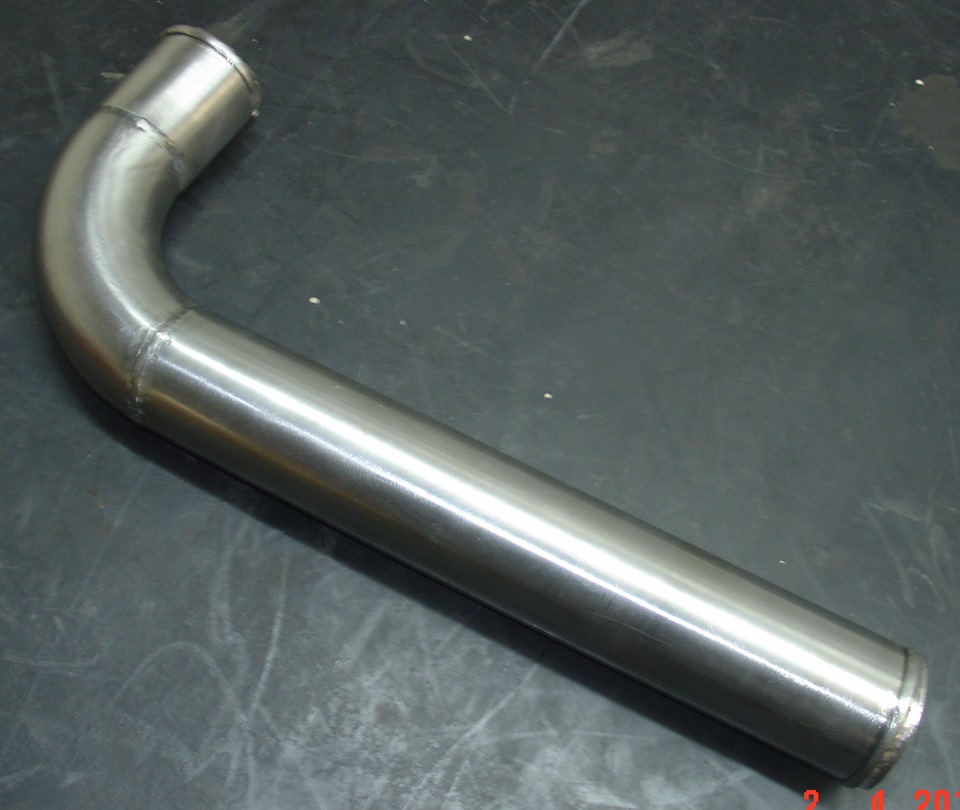

1-а частина.Вихід з турбіни та вхід у 2-ю частину.
1-а частина.Вихід з турбіни

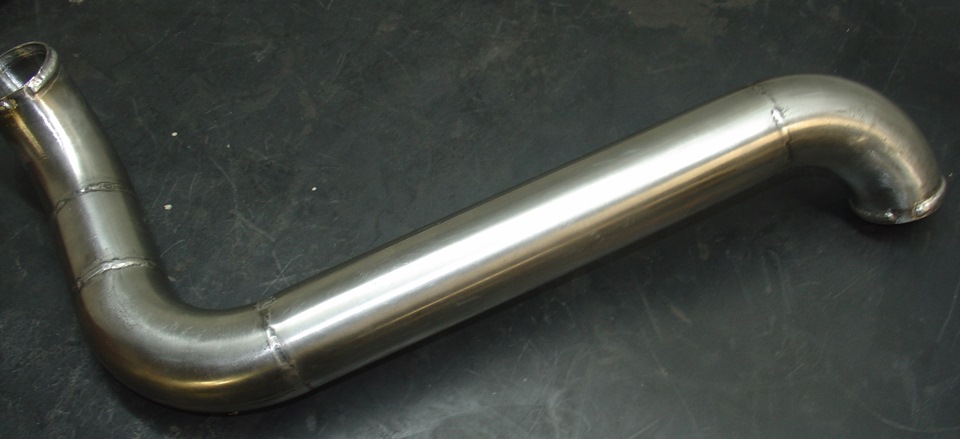

2-а частина.Проходить під генератором та на вхід в інтеркулер.

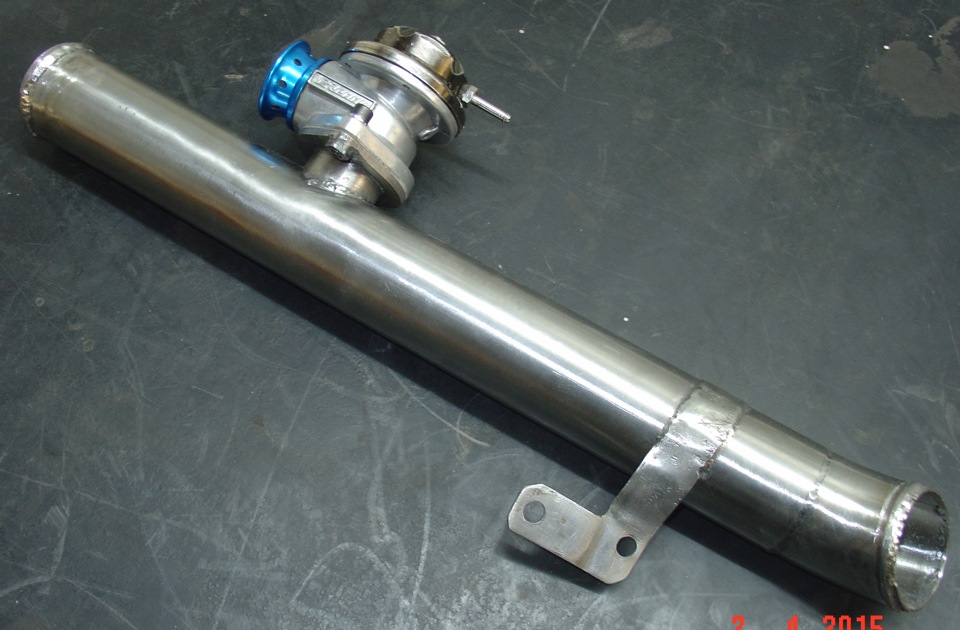

2-а частина.Проходить під генератором та на вхід в інтекулер. 3-ячастина:Виходить з інтеркулера і між майданчиком кріпленняакумулятора та КПП прямує до впускного ресивера. Клапан з пшикаючимрефлексом знаходиться на третій частині.
3-я частина.
3-я частина. Інтеркулера
З'єднання 3-ї та 4-ої частини

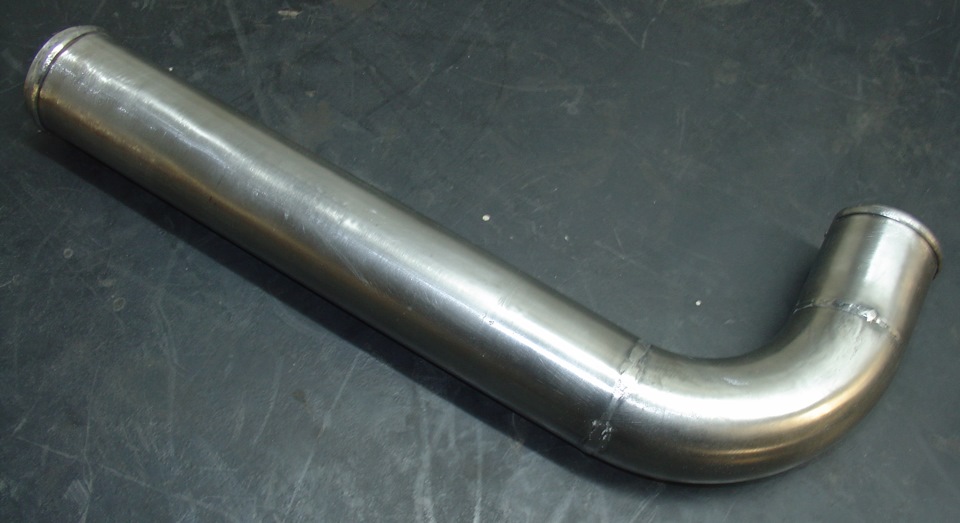

4-а частина. Проходить під ВУТом і входить до ДЗ.
4-а частина.
4-а частина.
Між ВУТом, рейкою та всім іншим …
Щільне … :)<
На всіх пайпах наварені бурти для виключення сповзання сполучнихмуфт під тиском, т.К. Після того як все збереться, залізти щобз'єднати сповзлу муфту - пів-підкапотки розібрати …
Бурти

Фото інших пайпів у місці установки - пізніше ... Ще непоставили )
