Рамка вітрового скла ВАЗ 2108 2109 21099. Заміна.

Підготовляємо все до встановлення рамки. Постійно стрибаємо зрулеткою і вимірюємо правильні розміри при підганянні рамки.Приварюємо бічні кріплення. Рамку і порожнину, де знаходитьсямеханізм двірників.Грунтуємо раз, ґрунтуємо два, наносимо герметикде треба, фарбуємо порожнину і рамку.
Приварюємо рамку вітрового скла.
680мм по центру і 1378мм по діагоналям.
Рідаємося))

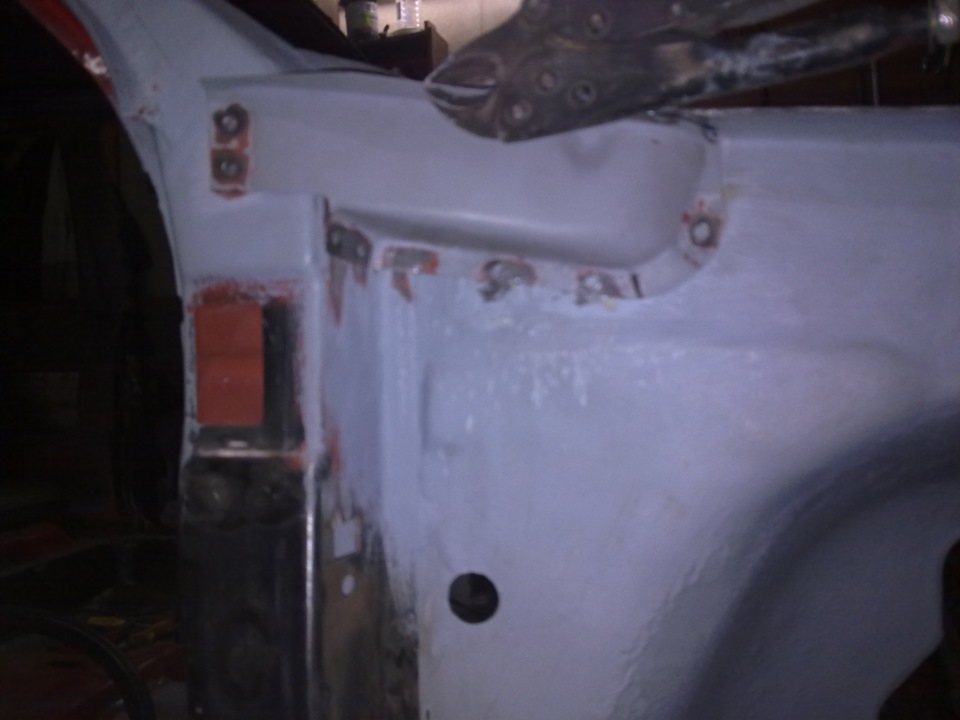

Приварюємо з'єднувачі рами вітрового вікна та боковини

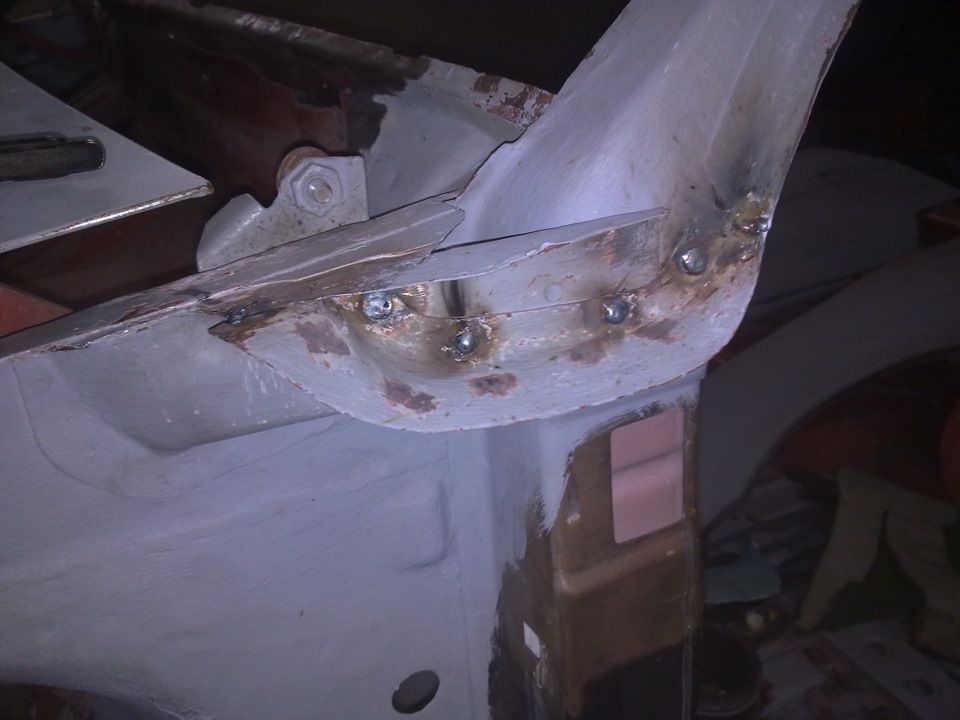

Приварюємо з'єднувачі боковини та передка

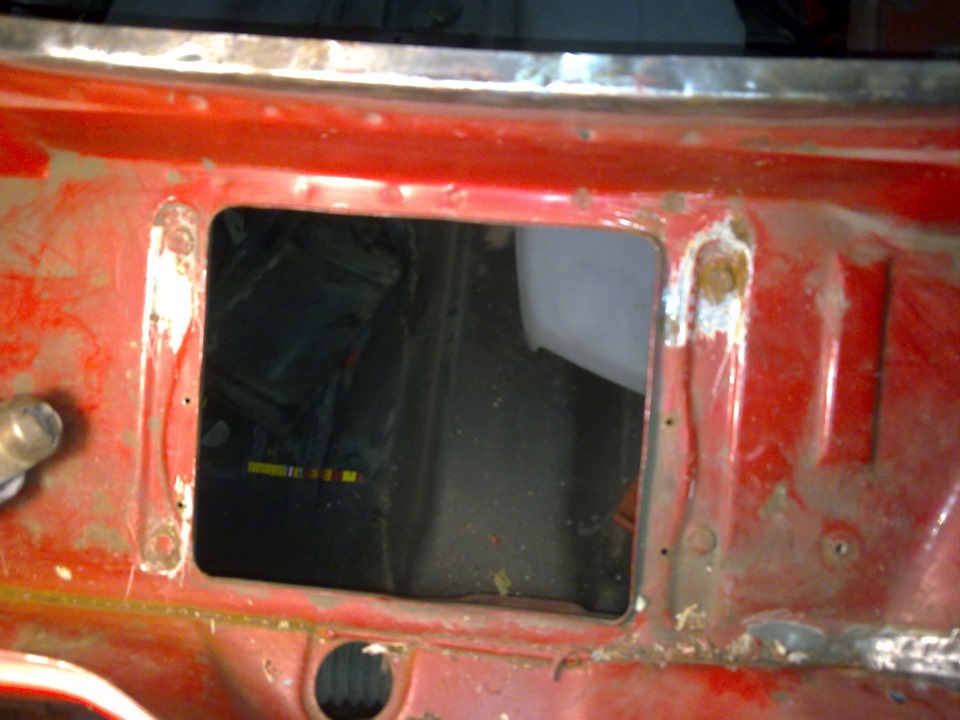

Іржа та герметик, що згнив, біля отвору для пічки

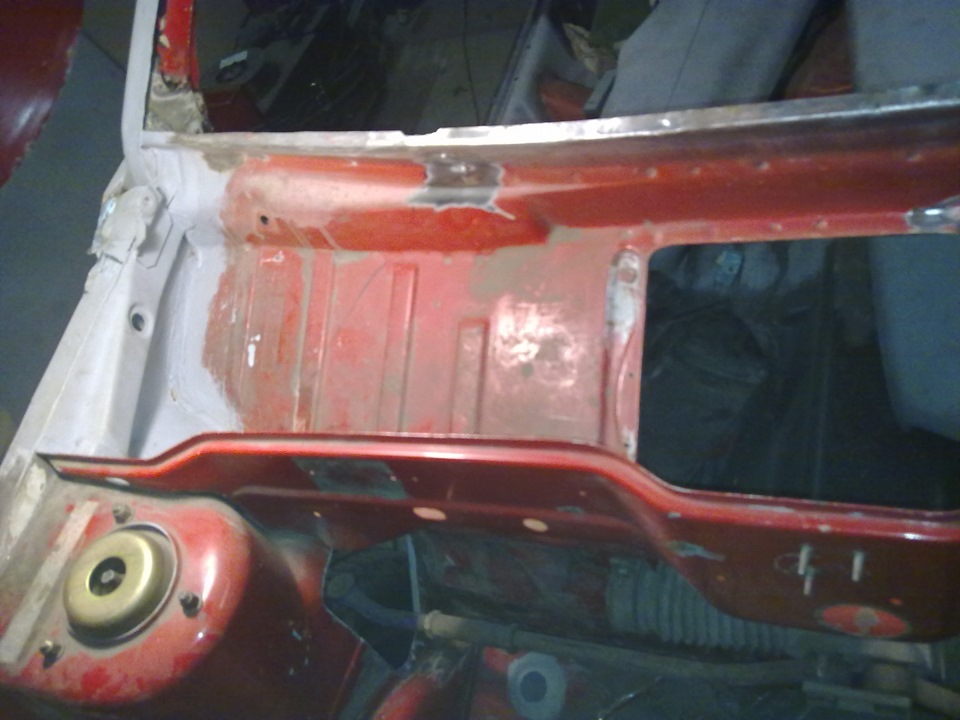

> Загальний вид надставки щитка передка

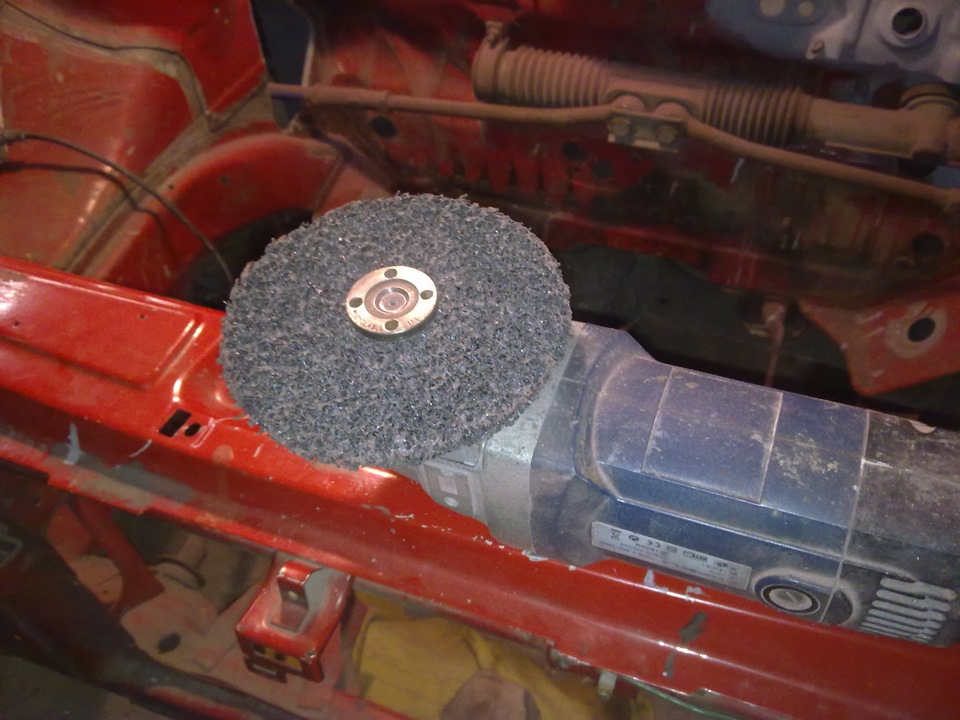

Беремо наше улюблене фарбознімне коло на шліфувальній машині
Зачищаємо всю поверхню до металу і рамку знизу теж
Вигляд збоку на зачищений повністю метал
Знежирюємо і грунтуємо реактивним грунтом всю робочу поверхню ірамку
Грунтуємо їх звичайним ґрунтом
Наносимо герметик скрізь, де потрібно
Підготовляємося до фарбування і починаємо помивку з водою, дрібноюніжочкою і скотчбрайтом
Красимо, все що підготували
Проробляємо зварювальні отвори, зачища
Приварюємо рамку вітрового скла на місце, постійно вимірюючиправильні діагоналі та інші розміри. Ремонт закінчено, переходимоза планом до задніх лонжеронів
Вигляд збоку на приварену рамку
Вигляд на рамку, там де приварений її підсилювач

Коментарі20

den668117 квіт. 2020 р.

А як ці з'єднувачі називаються точно?, Каталожний номер, ато ніде знайти не можу

Tanasik31 січ. 2019 р.

А чи можна замінити рамку не знімаючи торпеди?

Grand-Enemy18 лист. 2016 р.

фарбознімне коло на шліфувальній машиніа є торгова ?

Vovka210728 лип. 2016 р.

Якби так на заводі збирали машини б 100 років не гнили

BorovikovVladimi28 лип. 2016 р.

справа в залозі, його роблять неякісним. щоб машини після попадання на звалище руйнувалися не забруднюючи екологію

SkyKillaHC3318 черв. 2016 р.

МОЛОДЕЦЬ.

make4web18 трав. 2016 р.

Як сказати стійки лобового зсередини? Хто-небудь знає технологію?

zyatkin18 трав. 2016 р.

по нижньому шву рамки, в нижній точці має бути злив. туди штовхаєш трубку вгору до кінця всередину стійки

Redx2223 черв. 2015 р.

хто знає каталожний номер цих з'єднувачів боковин і передка? ніде не можу знайти, і в магазині не знають і немає їх.

Oleksandr77013 квіт. 2015 р.

взяв на замітку а че рамки ці продаються?

kravets198613 квіт. 2015 р.

позавчора купував. 800 руб

Danabo3 квіт. 2015 р.

А не підкажеш як правильно варити такими заклепками? Який діаметр отворів краще свердлити? Який струм і швидкість подачі дроту поставити))))

ivasik25 лют. 2014 р.

А не скрізь все однозначно, десь є місця для болгарки, а десь і висвердлювати треба. Головне - вивчити конструкцію і зрозуміти що за чим відрізати. Як я робив спочатку зрізав обидві поперечки, а потім розбирався з боковинками і як вони приварені.

Brat-samurai5 лют. 2014 р.

чувак ти крут)) мені ось теж варитися потрібно, рамку лобовухи міняти - дірка є, лонжерони задні згнили, і в поликах дві дірки маленькі. чим вариш? взяти?

ivasik5 лют. 2014 р.

думаю п/а з газом, бажано інвертор, дріт 0.8

VjacheslavP5 лют. 2014 р.

а кліщі? в інтернетах сморю, хвацько варять ними, швидко виходить. дай назву свого апарата. дякую!

ivasik5 лют. 2014 р.

у мене немає і не було ніколи свого зварювальника. зараз є простецький, взятий на якийсь час у приятеля. Kende MIG 135G. До цього був саморобний, а потім ТЕМП-ПДУ180.

liosha200722 жовт. 2013 р.

Так, вона на короткому крилі була. Сьогодні приїжджав один на дев'ятці дивився як у нього там все, так ось у нього верхня планка має розширення до бризковика 12см, а у мене вся планка рівна і 11 см. Загалом я плюнув на це діло і зібрав з стирчать бри...

ivasik22 жовт. 2013 р.

ну якщо все гуд, треба ще раз перевірити і варити) удачі

kroshka821 жовт. 2013 р.

Спасибі велике за відповідь! Значить те саме вухо приварюється після іншого підсилювача, а той у свою чергу вже до лонжерону. А я думав гнути це вухо тому що воно не щільно)))) Мені ще цікаво як ти виставляв розмір переднього кріплення двигуна-173мм ...
