Що потрібно — потрібна донорська проводка від водійськихдверей та проводка від пасажирської або будь-якоїзадньої.

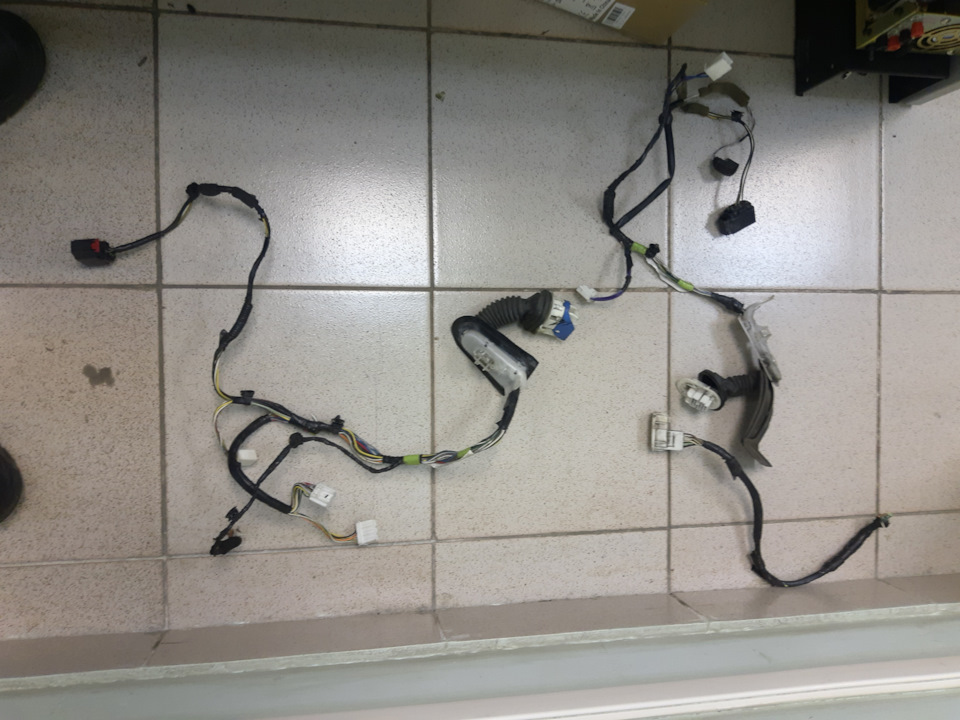

На розбиранні роздобули донора — по центру проводка водійськихдверей, праворуч внизу — проводка задніх дверей з боку салону, справа вгорі — зайве, проводка задніх дверей.
Потрібно підготувати три частини проводки:
— проводка дверей водія (від кнопки в дзеркало і від кнопкив паралель до роз'єму дверей у бік салону)
— проведення передніх пасажирських дверей (від дзеркала дороз'єму дверей у бік салону)
— проведення салону — між роз'ємами дверей у салоні
1. Готуємо проводку дверей водія.
Оскільки у нас цілком донорська проводка дверей водія, то тут всепросто.

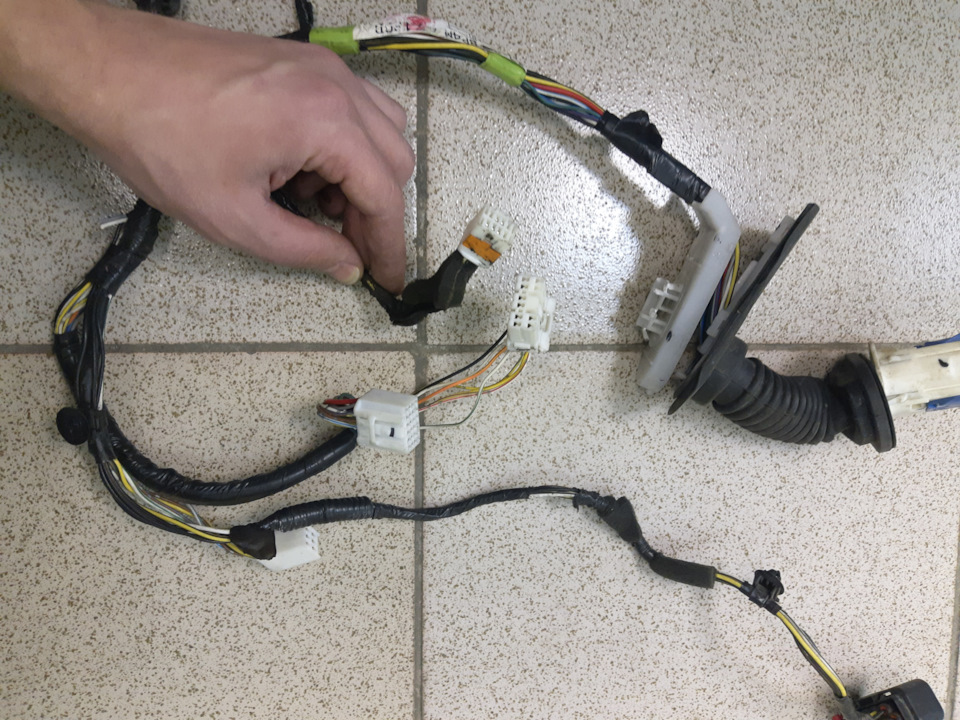

фото проводки дверей водія
>
З цього донора нам потрібно:
— два піна від фішки дзеркала (для кожного дзеркала, в сумі4 піна, але про це нижче)
/>
— два піна від фішки джойстика (для кнопки)
— два піна від фішки дверей у бік салону (управління дляправого дзеркала )
— і трохи попаяти.
Два піна від джойстика беремо ті, що йдуть у роз'єм дверей у салон, таким чином одна ділянка у нас буде цілісна, до неї припаюємовідгалуження на дзеркало дверей водія.
Піни на кнопку, піни в дзеркало і піни в роз'єм дверей 2.Готуємо проводку правих дверей.
Беремо від донора (все та ж проводка водійських дверей):
— 2 піна від фішки дзеркала (на управління складанням)
— два піна від фішки дверей у бік салону (управління дляправого дзеркала)

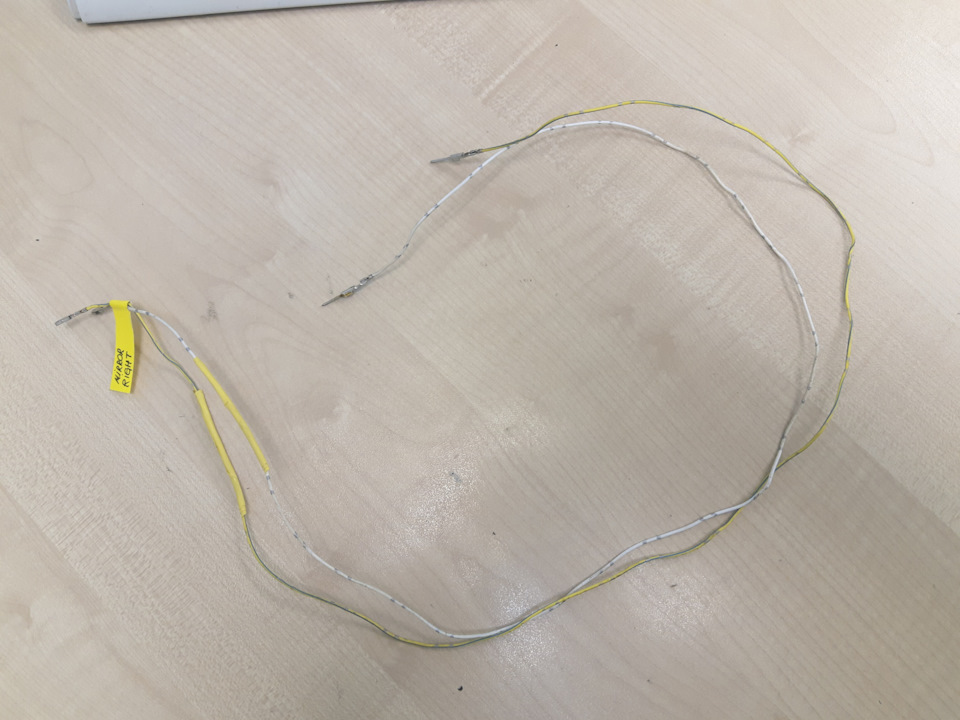

Я взяв 2 піна від фішки дзеркала з максимальною довжиною дроту і накінець напаяли піни від роз'єму дверей в салон. Щоб укласти цідроти по заводській проводці пасажирських дверей мені не вистачилоблизько 10см, тому проводка там йде окремо, трохи навскоси. Якщохочете пустити заводською — нарощуйте провід окремо.

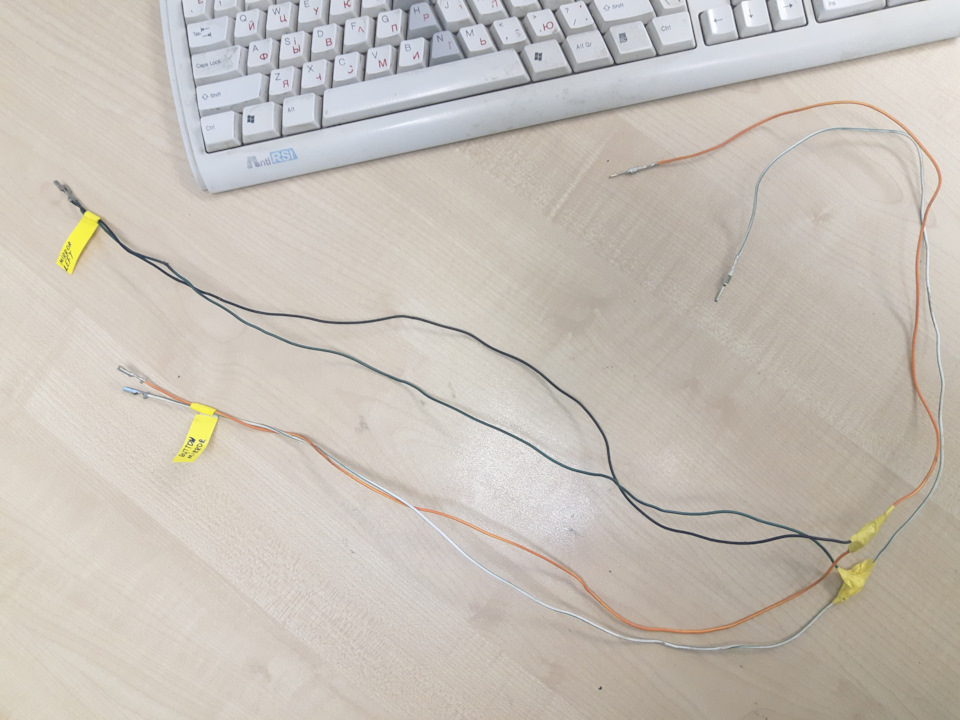

Готова проводка пасажирських дверей
3. Готуємо проводку салону
Беремо від донора (фішка задніх дверей з боку салону):
— 4 піна (по два на кожну сторону шматка) проводки)
— 3-4 метри дво-жильного дроту
узяв стельову проводку салону (від задньої лівої стійки допередніх плафонів підсвічування салону) — по довжині підійшлаідеально. .
І тут нам знадобиться шмат проводки з роз'ємом задніх дверей — тутнам якраз потрібні піни у відповідь для проведення управлінняправим дзеркалом. Піни витягуються просто, загального замку роз'ємунемає, тільки підтягуємо фіксатори пінів і витягуємо їх. p>
4. Підключаємо та простягаємо проводку
Для протягування та підключення проводки на знадобиться:
— зняти карту водійських дверей
< i> — зняти картку пасажирських дверей
— зняти нижню частину панелі під кермом (краще зняти зовсімз відключенням кнопок, для зручності доступу)
— зняти козирок панелі приладів
— зняти шаблю та бардачок
— зняти центральну накладку повітроводів (панель надмагнітолою)
— відключити роз'єми водійських та пасажирських дверей
4.1 Підключення проводки водійського двері
Проводку дверей водія пускаємо по рідній проводці поверх, фіксуємочорною ізолентою в місцях, де вона вже є (розмотувати проводкунемає сенсу, там є гумові трубки, в які не вийде засунути нашіпіни) . У фішці джойстика управління положенням дзеркал є збоку двавільні місця, вони нам і потрібні для підключення кнопки:

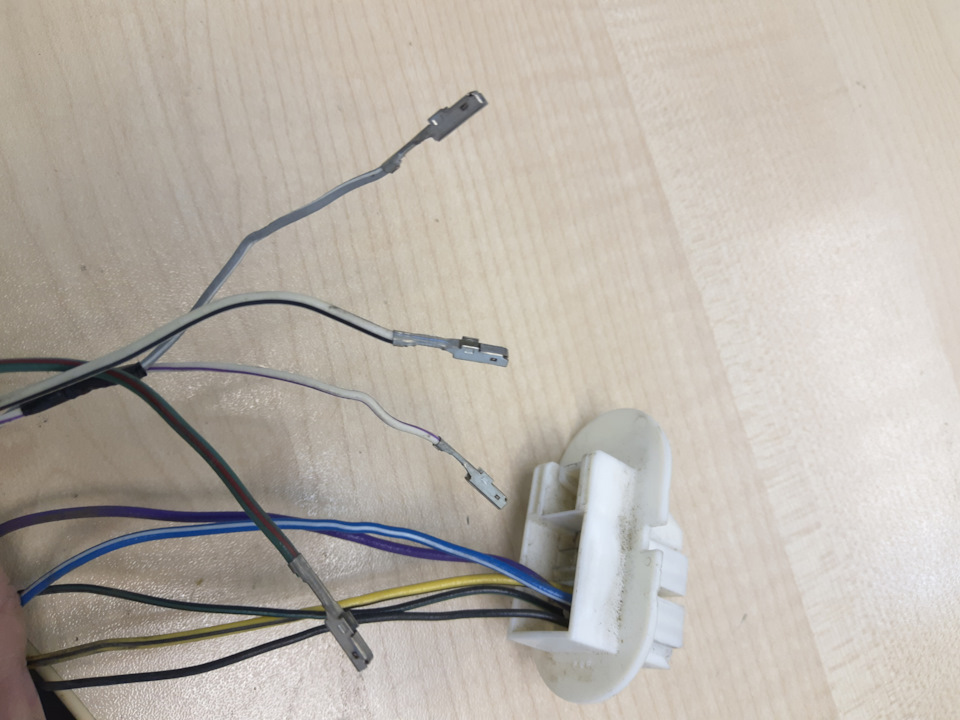

Піни проводки на кнопку
Піднімаємо замок фішки дзеркала і вставляємо два наших піна упорожні бічні верхні отвори фішки дзеркала:
Ліве дзеркало підключили
На цьому етапі вже можна перевіряти роботу складання лівогодзеркала, працює!
4.2 Підключення проводки салону
Тепер найскладніше, тут головне пам'ятати — місія здійснюємо.
Скидаємо ділянку ущільнювача дверей (кліпси не чіпаємо, вони точнозламаються, просто відтягуємо ущільнювач вгору або вниз і скидаємойого з кліпси).
/>
Знімаємо гумову гофру з роз'єму дверей і кришку пластикового жолобапроводки:
Кришка жолоба на клямках, потрібно тонкою плоскою викруткоюакуратно підігнути засувки
Потім витягуємо назовні роз'єм дверей, для цього потрібно тонкоюплоскою викруткою натиснути на два фіксатори зверху (показавстрілками на фото) і знизу (дзеркально):З боку салону у вільнийотвір затягуємо протяжку і ловимо її в отворі, звідки тільки-новитягли роз'єм дверей. Один з найскладніших моментів, якщо ненайскладніший.
Знову ж таки — терпіння і тільки терпіння. Протяжка більше нам незнадобиться. Тепер на фішці дверей зрушуємо блакитний фіксаторназад від роз'єму і роз'єднуємо роз'єм. Внизу збоку бачимо порожнімісця, які ми можемо зайняти своїми пінами:Показав стрілками місця, які займатимемо нашими пінами на праве дзеркало Замка в роз'ємахнемає, є тільки фіксатори пінів, тому просто вставляємо піни доклацання — головне правильною стороною:
Піни з боку водійських дверей на місці
Проведення тягнемо заводською проводкою, в гофру дверей проводкузасунути нереально, тому ізолентою фіксуємо її до заводської гофри, в місцях можливого тертя також посилюємо ізолентою. Магнітоли, потім за бардачком і виходимо до роз'єму правих дверей.
Тут аналогічно — знімаємо гумову гофру, кришку жолоба, витягуємороз'єм з кузова і роз'єднуємо його. Тут буде трохи зручніше -роз'єм можна витягнути в салон, де трохи більше місця. Займаємо тісамі нижні вільні бічні місця під піни.
Проведення пасажирських дверей прокидаємо по заводській проводці, фіксуємо чорною ізолентою, підключаємо дзеркало аналогічноводійському.
Збираємо салон у зворотному порядку та насолоджуємося результатом.Якщо дзеркала працюватимуть асинхронно — просто на будь-якомудзеркалі поміняйте піни складання місцями.
5. Інтегруємо джойстик з кнопкою в панель обшивкидверей
Стрілка зсуву дзеркала вгору показує напрямок центру отвору длякнопки складання, намічаємо його ще з рідним джойстиком:
Тут видно невеликий зсув від центру, але не критично Потімрозсвердлюємо дрилем, поступово підвищуючи розмір свердла аж до 10.У мене отвір вийшов трохи зміщеним, допрацьовував плоским надфілем.Саме плоским — він добре надає і підтримує округлу формуотвору.
І, насамкінець, спилюємо ніжки кріплення джойстика до накладки, піднімаючи таким чином джойстик разом із кнопкою вище рівнянакладки. В іншому випадку кнопка у нас буде занадто втоплена внакладку, не дуже зручно натискати, особливо в складеномустані.
Ідеально. У натиснутому стані кнопка знаходиться врівень з панеллю, а не утоплюється в неї:
PS:найбільш корисним записом по установці дзеркал виявився записViper25 - Дзеркала з електроскладанням від Axela.Частина 2 — проводка.
PPS:у і пропустив пояснення щодо підключення кнопки. Тут краще замалюнок sanek-es Не скаже ніхто:
