Дістався мені випадково від dessmont Кит длявстановлення планшета в штатний монітор навігації. У комплекті —корпус монітора, корпус повітроводу ( шкода, без перекриття, але цеможна виправити), екран, дві плати управління і пульт (на додачуаеропульт від M6:)).
— зламані майже всі кріплення до панелі
— розбалансований механізм відкриття/закриття
З плюсів комплекту:
— корпус без подряпин, вилізаний та відполірований
— запасна плата управління
Мало хто знає, але виробник OEM монітора Mazda 3 - Panasonic, модель CN-TM6370AA.
PDF інструкцію знайти не вийшло, витратив на пошуки добріпівдня, знайшлася тільки в html вигляді без можливості завантаження— тиц.

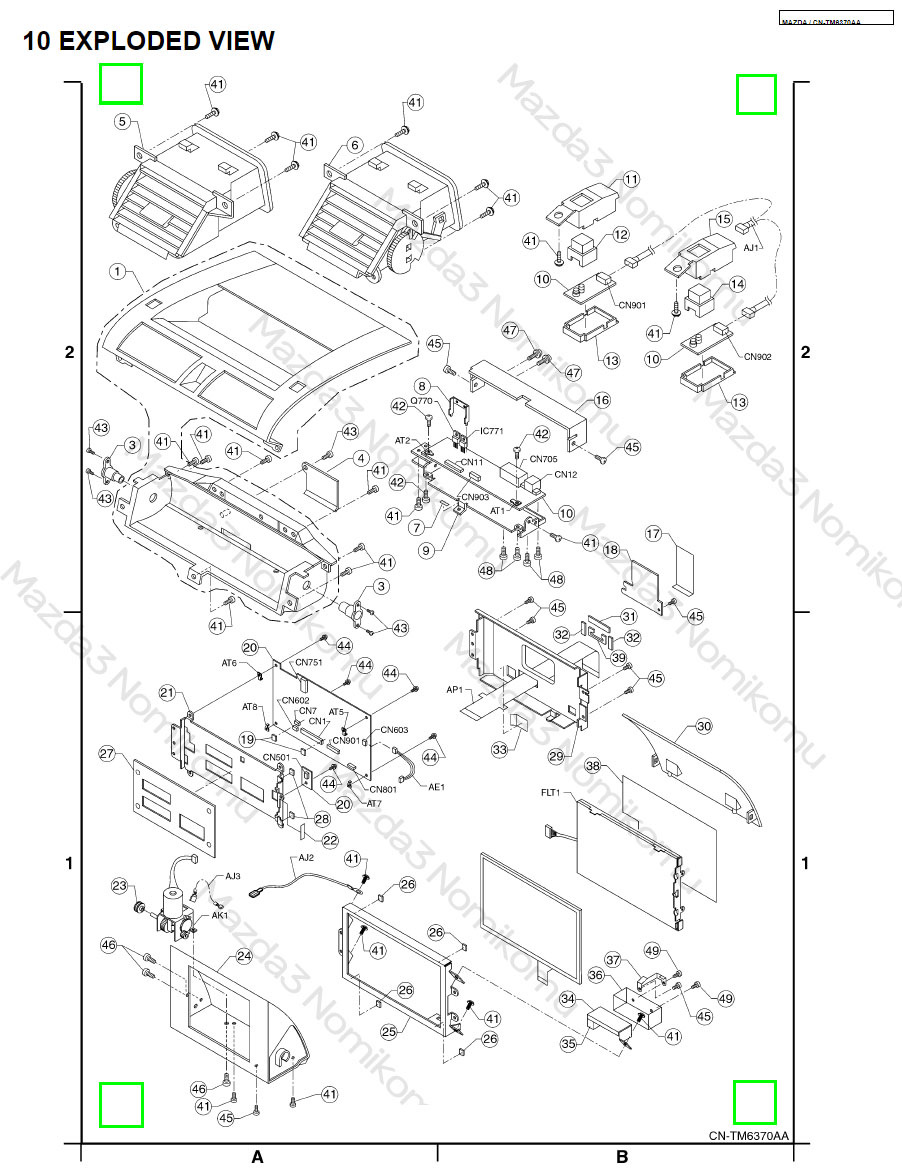

Залишу тут скрін комплектуючих системи і, традиційно, розпинуванняроз'ємів.
Комплект навігації
Підготовка

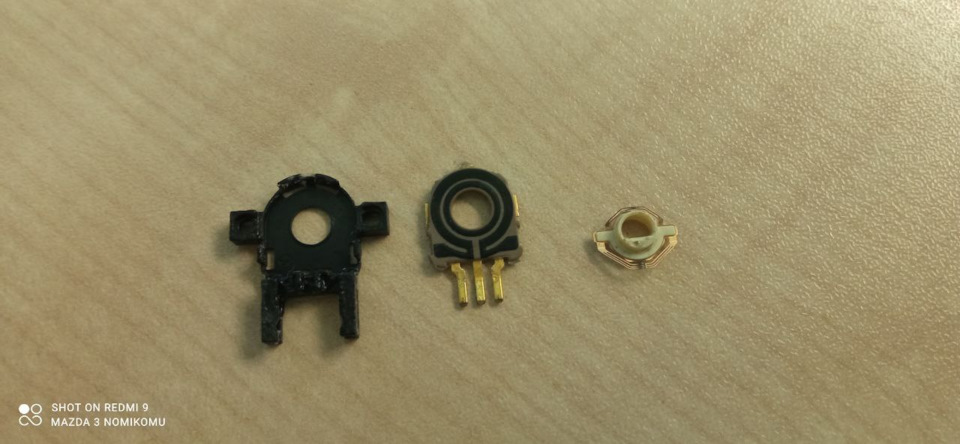

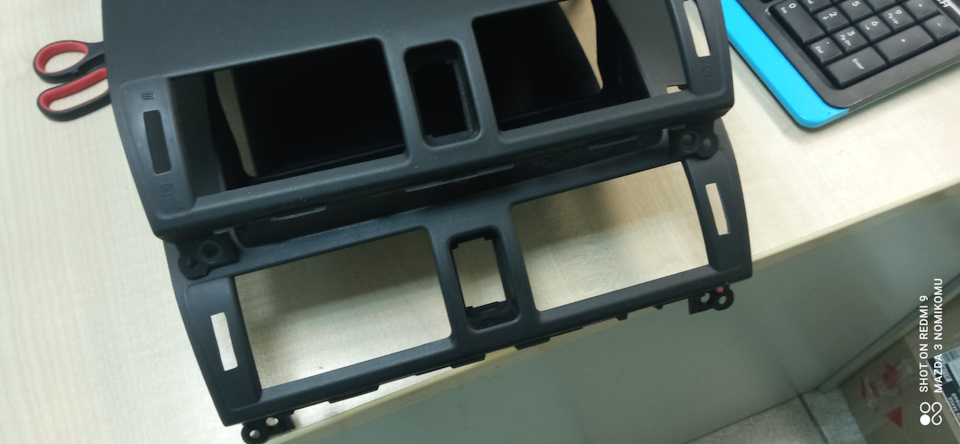

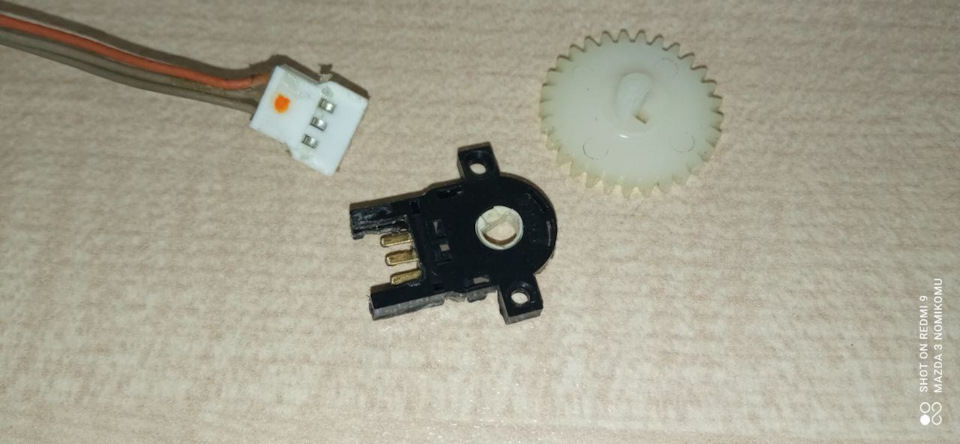

Саме складне у підготовці — зібрати та змусити механізмпідняття/складання працювати так, як це було "за заводом". На це умене пішло з творчими перервами кілька місяців, а зібрав у підсумкуза півтори години. Скажу відразу - дотримання всіх міток негарантує правильну роботу. До того ж у процесі складанняпримудрився спалити енкодер, пощастило, що зайвий енкодер завалявсяу одноклубника. Провід від підсвічування бардачку, колгосп успішнодемонтований. Лампочка підсвічування кнопки Tilt була "на грані", замовив на ali, після приїзду перепаяю. Корпус Корпус Хотілосязалишити функціонал перекривання повітря з центральнихповітроводів, тому було прийнято рішення пиляти (головне —акуратно, і багато працювати надфілем) і залишати рідніповітроводи.

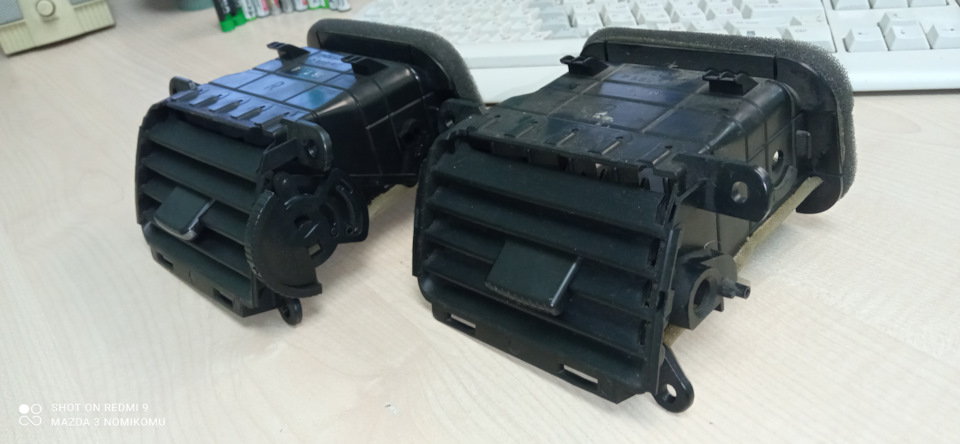

Порівняння повітроводів
На цю сумнівну процедуру допоміг наважитися записViper25 — Android у повітропроводи, припасуванняпластику.
Розмічаємо, висвердлюємо та допрацьовуємо надфілями.
Прикладка — так довелося покататися кілька тижнів
Підключення
Розпинування роз'єму
З цього роз'єму нам знадобляться контакти:
15 — ACC (сигнал увімкненого запалювання)
16 — POWER GND (маса)
17 — +B (постійний + від акумулятора)
22 — ILLUMINATION (TNS+ — це плюс регульованогопідсвічування кнопок)
24 — ILLUM (ILL- — це мінус регульованого підсвічуваннякнопок)
Все запитується від роз'єму штатної магнітоли, нижче їїрозпинування :
Розпинування штатної магнітоли
З цього роз'єму нам знадобляться контакти:
N (BACK UP) - постійний + з акумулятора
X (POWER GND) - маса
V (ACC) - запалювання
O (TNS+) - плюс регульованого підсвічування кнопок
P (ILLUM-) - мінуc регульованого підсвічування кнопок< Для підключення використовував колодки для підключення портів USBна лицьовій частині системного блоку до материнської плати. Цілкомколодка не влазить, потрібно розпиляти на дві частини - 4 піна (3задіяні) для підключення живлення і 4 піна (2 задіяні) дляпідключення підсвічування кнопок. Для проведення зробив додатковийроз'єм, щоб можна було простіше знімати/ставити систему.Підключаємо і підписуємо Для встановлення знімаємо шаблю, корпусповітроводів, відключаємо кнопку аварійки. Знімаємо та відключаємороз'єми зі штатної магнітоли, магнітолу прибираємо убік, розкручуємо ізоляцію джгута проводки, я врізався ближче до тогомісця, де проводка магнітоли сходиться із загальною під-торпедноюпроводкою.
Піни, які нам потрібні
Виокремлюємо потрібні нам дроти і врізаємося
Поки немає начинки, плату закріпив на двосторонній спінений скотчна картонку-екран))
Результат тішить очі
>
Тепер настав час взятися за підбір начинки корпусу, про це внаступній частині.
"
N (BACK UP) — постійний + з акумулятора
X (POWER GND) — маса< br/>
V (ACC) — запалювання
O (TNS+) — плюс регульованого підсвічування кнопок
b> P (ILLUM-) — мінус регульованого підсвічування кнопок
Для підключення використовував колодки для підключення портів USBна лицьовій частині системного блоку до материнської плати. Цілкомколодка не влазить, потрібно розпиляти на дві частини - 4 піна (3задіяні) для підключення живлення і 4 піна (2 задіяні) дляпідключення підсвічування кнопок. Для проведення зробив додатковийроз'єм, щоб можна було простіше знімати/ставити систему.Підключаємо і підписуємо Для встановлення знімаємо шаблю, корпусповітроводів, відключаємо кнопку аварійки. Знімаємо та відключаємороз'єми зі штатної магнітоли, магнітолу прибираємо убік, розкручуємо ізоляцію джгута проводки, я врізався ближче до тогомісця, де проводка магнітоли сходиться із загальною під-торпедноюпроводкою.
Піни, які нам потрібні
Виокремлюємо потрібні нам дроти і врізаємося
Поки немає начинки, плату закріпив на двосторонній спінений скотчна картонку-екран))
Результат тішить очі
>
Тепер настав час взятися за підбір начинки корпусу, про це внаступній частині.
"
N (BACK UP) — постійний + з акумулятора
X (POWER GND) — маса< br/>
V (ACC) — запалювання
O (TNS+) — плюс регульованого підсвічування кнопок
b> P (ILLUM-) — мінус регульованого підсвічування кнопок
Для підключення використовував колодки для підключення портів USBна лицьовій частині системного блоку до материнської плати. Цілкомколодка не влазить, потрібно розпиляти на дві частини - 4 піна (3задіяні) для підключення живлення і 4 піна (2 задіяні) дляпідключення підсвічування кнопок. Для проведення зробив додатковийроз'єм, щоб можна було простіше знімати/ставити систему.Підключаємо і підписуємо Для встановлення знімаємо шаблю, корпусповітроводів, відключаємо кнопку аварійки. Знімаємо та відключаємороз'єми зі штатної магнітоли, магнітолу прибираємо убік, розкручуємо ізоляцію джгута проводки, я врізався ближче до тогомісця, де проводка магнітоли сходиться із загальною під-торпедноюпроводкою.
Піни, які нам потрібні
Виокремлюємо потрібні нам дроти і врізаємося
Поки немає начинки, плату закріпив на двосторонній спінений скотчна картонку-екран))
Результат тішить очі
>
Тепер настав час взятися за підбір начинки корпусу, про це внаступній частині.
