#53. Заміна роз'єму OBDII + перемикач MS-CAN

Одночасно активно використовував ELM327, і одного разу виходячи змашини коліном зачепив сканер так, що виламав роз'єм OBDII - він наклямках, зламалася одна з них і роз'єм став провалюватисявнутрь.
Після чого сканер вставити не уявлялося можливим, тому знайшовроз'єм на розбиранні і замінив.

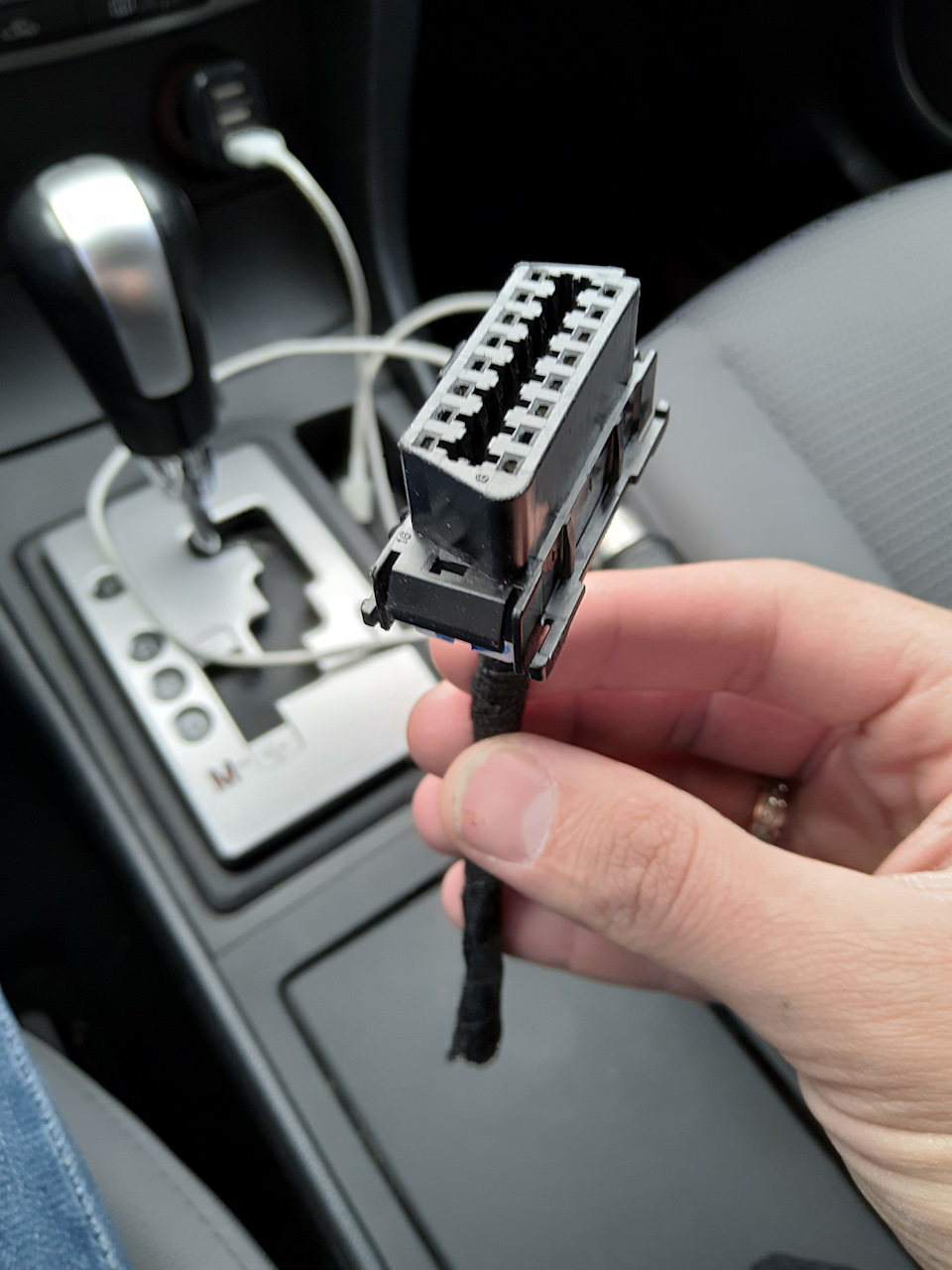

Донор

Що б не займатися зрощуванням проводів переставив піни, длязагального розвитку залишу розпинування роз'єму OBDII тут:

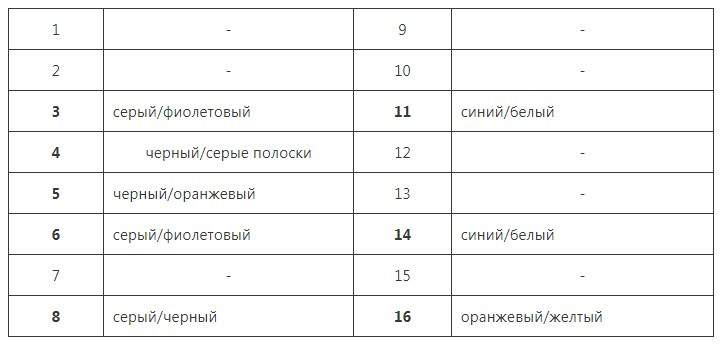

Розпинування роз'єму OBDII
Інструкція із заміни роз'єму OBDII
Описувати тут не буду, хто чистив вентилятор салонного термометра, той в курсі, хто не чистив - можна погуглити як чистити, щобзрозуміти як знімається панель. > 2. Для зручності відключаємокнопки регулювання яскравості, коректора фар і DSC з пасажирськоїподушки (у кого є).
3. Витягуємо роз'єм OBDII, він на клямках.
4. Знімаємо з боку джгута білий фіксатор

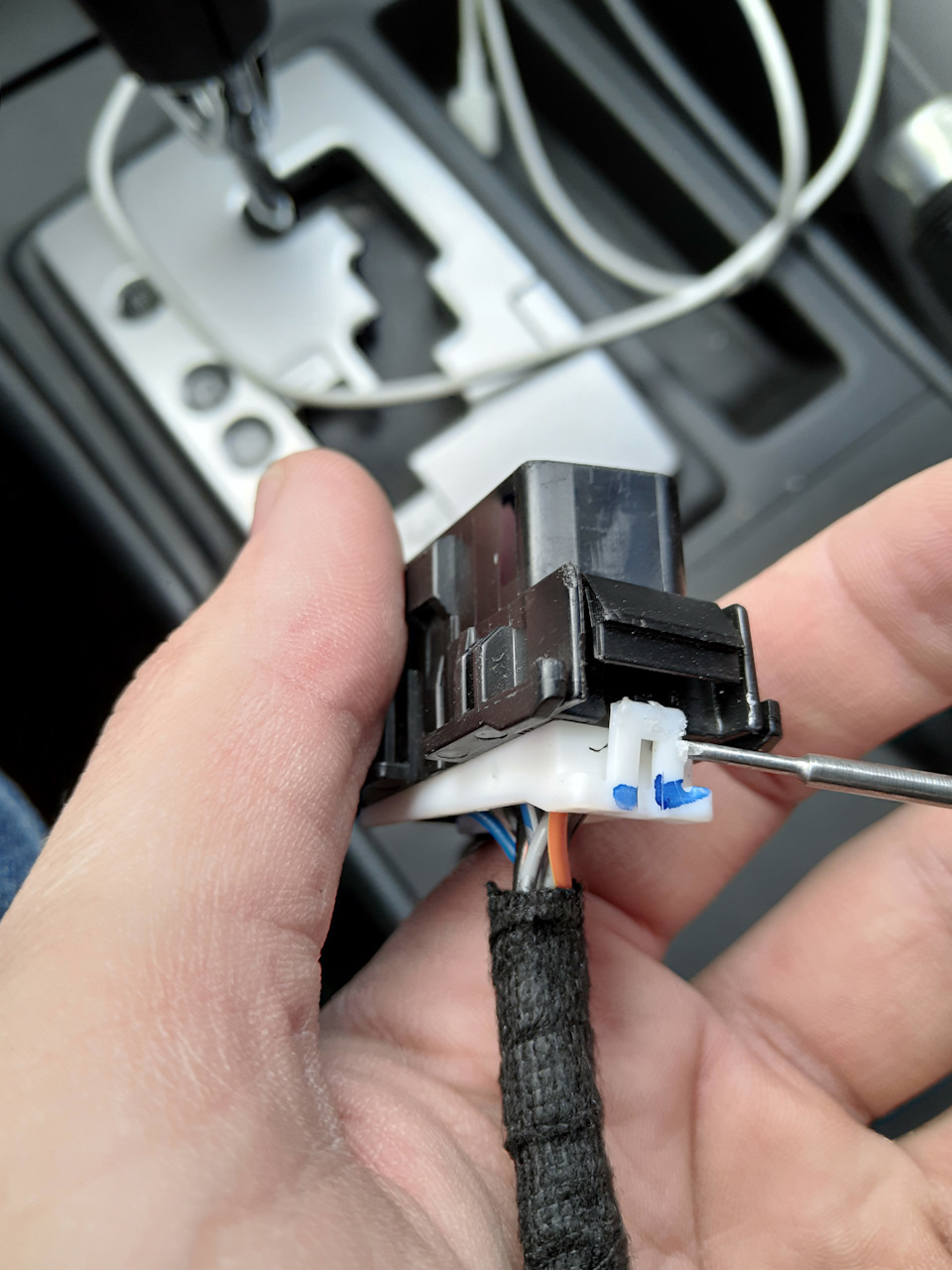

Піднімаємо тонкою викруткою
Маємо доступ до пін
5. З лицьового боку тонкою викруткою відгинаємо вусики пінів івитягаємо їх з роз'єму.

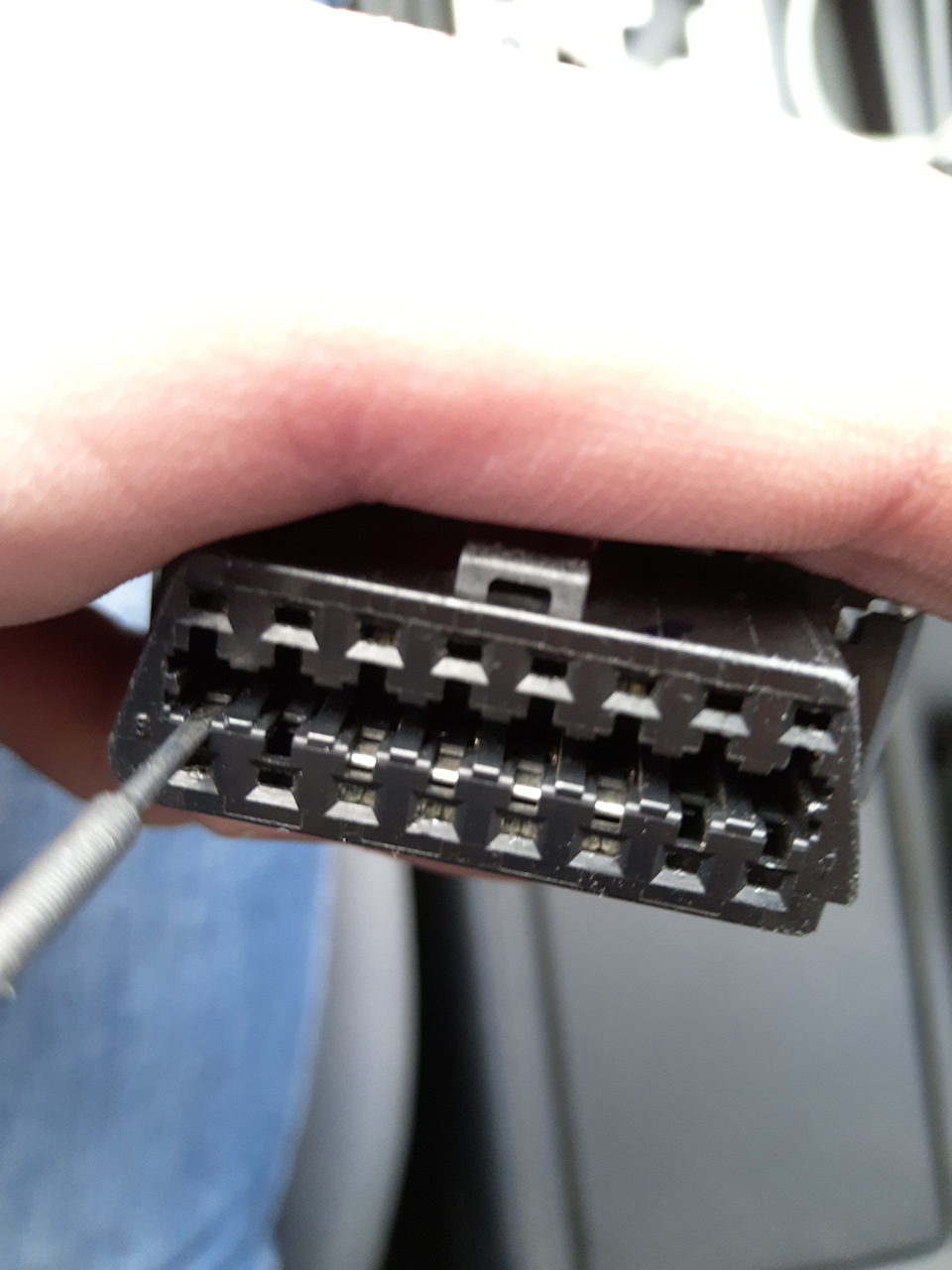

Відгинаємо вусики

6. Піни витягли, вставляємо в новий роз'єм і защіпаємофіксатор

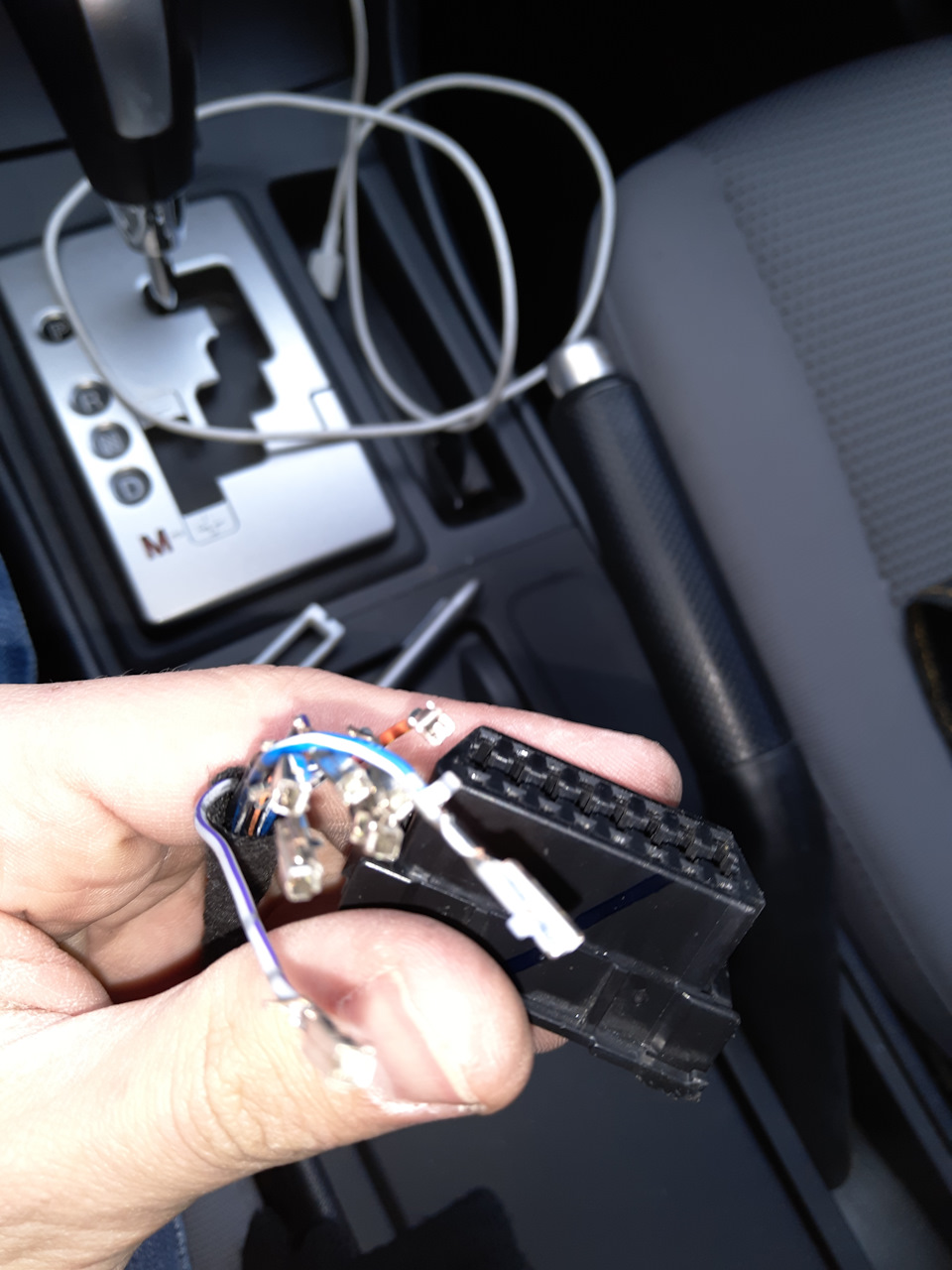

Витягнули піни
Повертаємо фіксатор на місце
7. Підключаємо всі відключені кнопки, повертаємо роз'єм на місце ізащіпковуємо панель./>
Раз торкнулися теми OBD, опишу тезово додавання перемикача шиниMS/HS-CAN.
Відомо що прості китайські сканери ELM327 працюють по шині HS-CAN, яка "бачить" 4 блоки в Mazda 3 BK.
MS CAN не підтримується стандартним ELM327, т.К. MS CAN єспецифічним рішенням виробника та використовує не-OBD2 контакти.Однак, ELM327 є дуже гнучким інструментом, і невелика модифікаціядозволяє реалізувати підтримку MS CAN. Високошвидкісна шина HS-CAN:
— блок PCM (блок управління двигуном);
— блок ABS (блок управління антиблокувальною системою);
— блок IS (приладова панель); < br/>
— OBDII (власне, система діагностики.
Середньошвидкісна шина MS-CAN:
— блок RCM ( блок управління безпекою, подушками та ременями, тобто);
— блок EATS (блок управління кліматом);
— блок GEM (загальний електричний модуль).
Для доступу до MS -CAN нам потрібно задіяти контакти 3 і 11
на картинці зображено роз'єм автомобіля типу "мама". У адаптерароз'єм типу "тато", він дзеркальний! З цієї причини піни частоплутають, будьте уважні, звертайте увагу на нумерацію пінів нароз'ємах. Схема підключення перемикача.
1. Беремо 6-ти контактний міні-перемикач типу ON-ON і 50-70 смдроту.
2. Розбираємо ELM327.
3. Знаходимо місце для встановлення міні-перемикача і висвердлюємоотвір.
4. Відпаяти дроти від контактів 6 і 14 роз'єму OBD2 і припаяти їхдо двох середніх контактів міні-перемикача.
5. Припаяти 2 нових дроти від 2 крайніх контактів міні-перемикачадо контактів 6 і 14 роз'єму OBD2
6. Припаяти 2 інших нових дроти від 2 інших крайніх контактівміні-перемикача до контактів 3 і 11 роз'єму OBD2.
7. Перевірити виконану роботу (дуже важливо не переплутати шиниCAN-L і CAN-H! ) і зібрати ELM327. Для запобігання плутанини можнапозначити позиції MS і HS. У конфігурації Forscan потрібно вказати, що адаптер має перемикач HS/MS-CAN, тоді Forscan в потрібний моментбуде просити переключати шину.
Тепер бачимо все! Forscan для Windows
"
