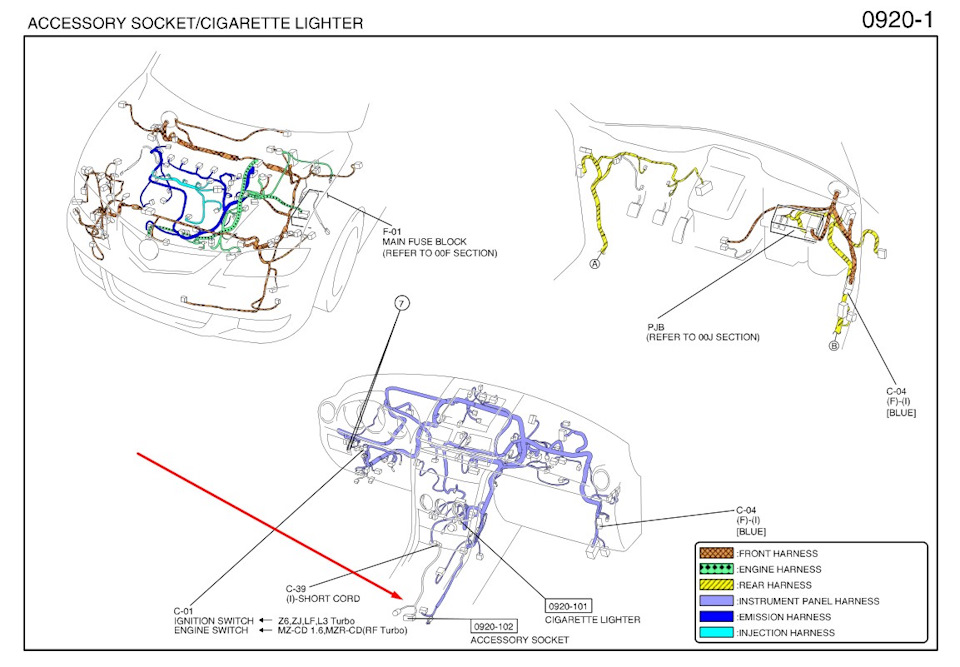

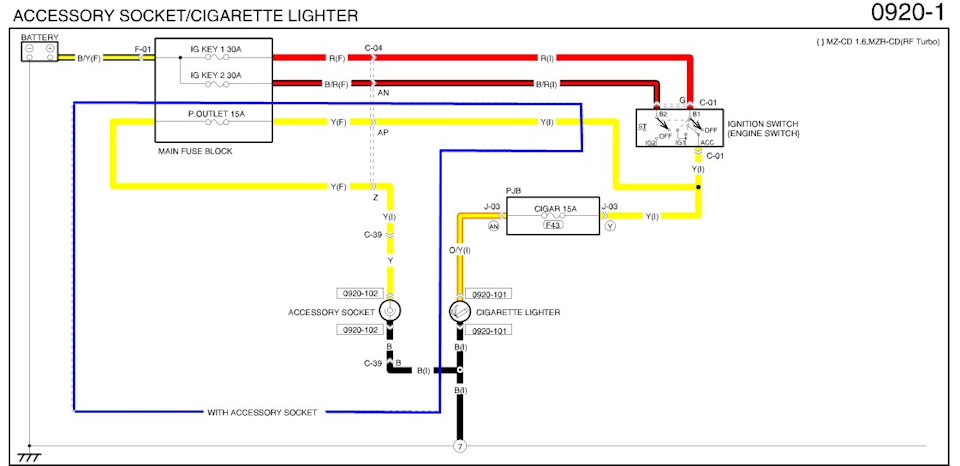

ACCESSORY SOCKET/CIGARETTE LIGHTER, 0920-1
Знаючи що я не маю цього шматка проводки, почав копати, що за звіртакий — accessory socket, і виявив, що в останній, 2008 ріквипуску штатно ставилися додатковий прикурювач і роз'єм aux впідлокітнику. Для живлення пристроїв.
Завжди прагнув позбутися мотка проводів зарядки біля ручки АКПП, заодно і прибрати з рукавичного ящика Grom Audio з USB і aux'ом, +основні споживачі гаджетів Попереднє опитування власників матрьошок08-року показало, що підлокітник не розбірний, а ціни на весьтунель, звичайно, космос, але в результаті, після бомбардуванняавторозбірок., з'ясувалося, що знімається кришка підлокітника, верхня полиця (яка теж має відмінність — проріз із замком дляпроводів) і витягується ніша підлокітника.

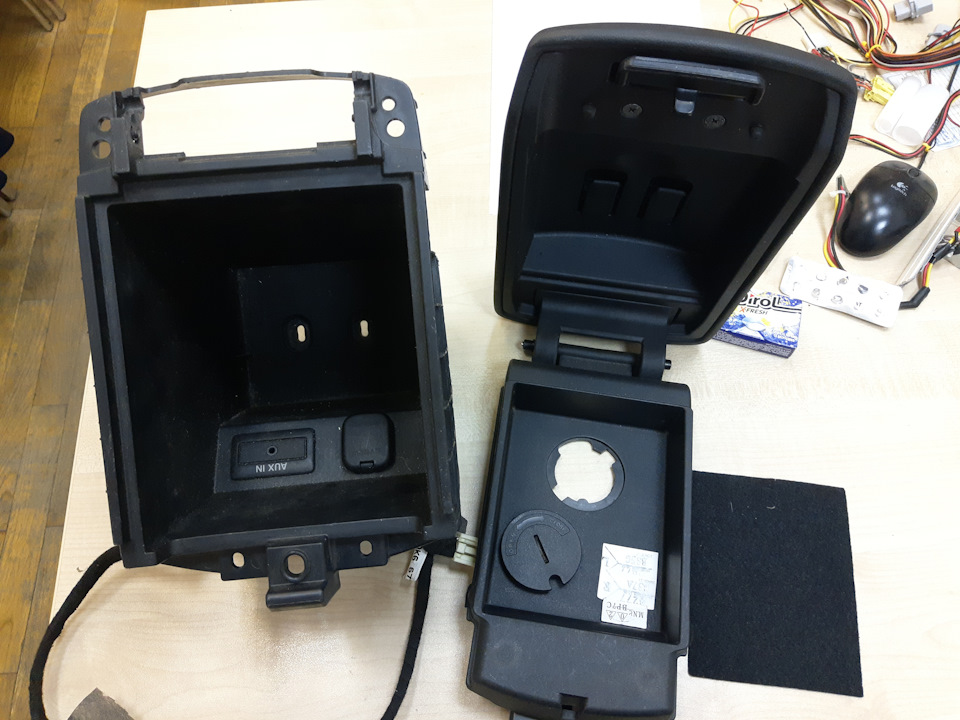

Стан хороший, відмиємо і обклеїмо карпетом, для порядку. Вирізаємоотвір для USB + зміщуємо трохи отвір для прикурювача (фото незробив)

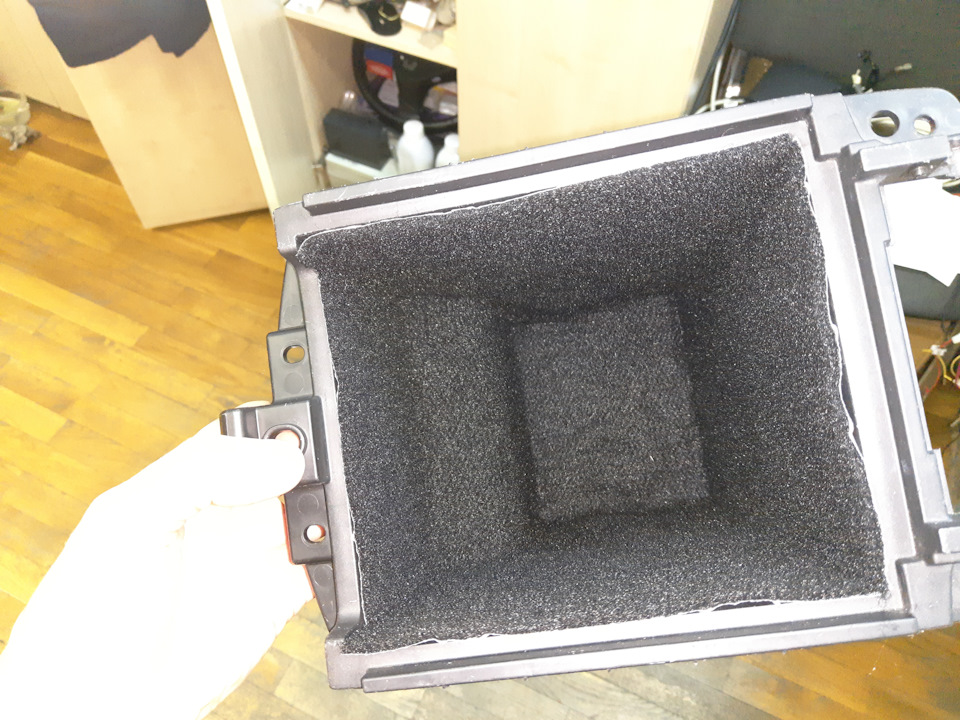

Обклеюємо карпетом
Трафарет робив з паперу
Повертаємо гнізда на місце (фото не знайшов)
Тепер підключення

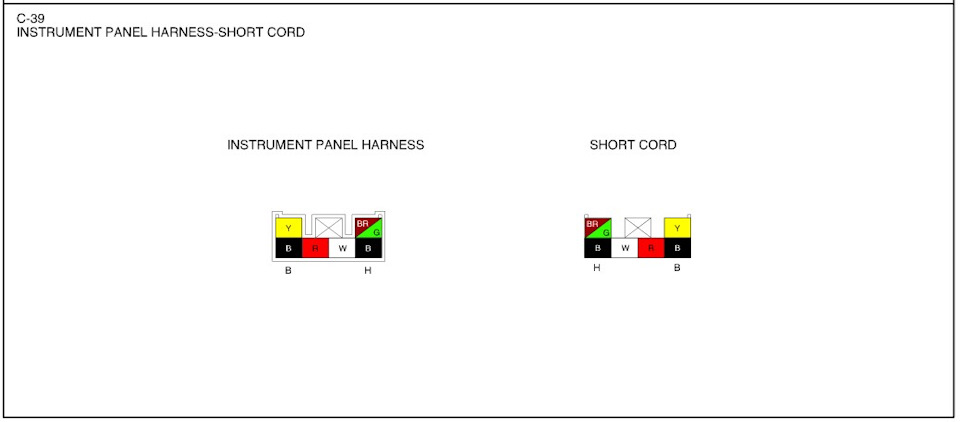

Тут все складніше, проводка інша — різниця в додатковій фішці запопільничкою та дод.Проводу в косі до головного блоку запобіжниківпід капотом (main fuse block) + запобіжник f43 на 15A там же.Частина, виділена синім. Підключати доведеться врізанням в паралельдо основного прикурювача. Витягуємо піни з роз'єму (роз'єм зручнорозбирається - піднімається фіксатор і витягується верхній рядпінів, потім фіксатор витягується і дістаються нижні піни), нампотрібен чорний з жовтим - прикурювач і aux.
Ставимо тримач запобіжника та запобіжник на 15А та клеми.
До врізання готовий
Також готуємо для підключення aux — дістаємо пін і напоюємо наних шнурок для підключення до aux-входу GromAudio, який збираємо зроз'єму та шматка дроту. br> Врізаємося в прикурювач.
Після врізання перевіряємо мультиметром якість контакту
Потім витягуємо роз'єм Grom Audio під консоль:
Раніше роз'єм виходив у ящик рукавички<
А тут тепер буде GromAudio:
Місця мало, зліва весь простір займає ніша підсклянника
Заміна підлокітника
(прості дії згадаю побіжно, інакше буде простирадло)
1. Відкидаємо кришку підлокітника та знімаємо панель підсклянників, накладку КПП або АКПП, відкручуємо два гвинти панелі прикурювача тапопільнички та витягуємо панель на себе, роз'єми можна невідключати (для АКПП потрібно поставити селектор у нейтралку).
2. Відкручуємо два гвинти на 8 у ніші підлокітника (на дні) і двагвинти за попільничкою, теж на 8.
3. Смикаємо центральну тунель назад, поки не вийде з пазівпопереду, і піднімаємо її вгору за підлокітник, повністю витягаємозі свого місця.
4. Відкручуємо два гвинти під днищем підлокітника та в районі замкувгорі
5. Діставати попільничку задніх пасажирів та відкручувати гвинт напластині всередині не потрібно. Сильно смикаємо на себе заднюнакладку тунелі, вона вся на клямках.
6. Має доступ до ніші. Відкручуємо ще два гвинти в районі кріпленнякришки підлокітника та витягуємо нішу без кришки, вона знімаєтьсячерез верх.
7. Всі, розібрали, ставимо нову у зворотному порядку.
Порівняння ніш підлокітника
Кришки підлокітника
На місці
Тепер прибираємо все в підлокітник і ставимо оригінальну фордовськузаглушки (прикурювач був давно про*бан) і насолоджуємося нападомдзена. На aux під час заряджання пристрою, вирішується це простимфільтром з Ali. > Ниша підлокітника - 800 грн.
Карпет - 85 грн.
Роз'єм USB - 140 грн.
Шнур usb-usb -50 грн.
Заглушка прикурювача - 50 грн. З алі, оригінал — близько 300грн.
Шнур aux — 20 грн.
Зарядний пристрій — 100 грн.
Утримувач запобіжника — 20 грн.
/>
Фільтр aux — 120 грн
Дзен — безцінно.
Разом — 1385 грн.
"
Раніше роз'єм виходив у ящик рукавичок
А тут тепер буде GromAudio:
Місця мало, зліва весь простір займає ніша підсклянника
Заміна підлокітника
(прості дії згадаю побіжно, інакше буде простирадло)
1. Відкидаємо кришку підлокітника та знімаємо панель підсклянників, накладку КПП або АКПП, відкручуємо два гвинти панелі прикурювача тапопільнички та витягуємо панель на себе, роз'єми можна невідключати (для АКПП потрібно поставити селектор у нейтралку).
2. Відкручуємо два гвинти на 8 у ніші підлокітника (на дні) і двагвинти за попільничкою, теж на 8.
3. Смикаємо центральну тунель назад, поки не вийде з пазівпопереду, і піднімаємо її вгору за підлокітник, повністю витягаємозі свого місця.
4. Відкручуємо два гвинти під днищем підлокітника та в районі замкувгорі
5. Діставати попільничку задніх пасажирів та відкручувати гвинт напластині всередині не потрібно. Сильно смикаємо на себе заднюнакладку тунелі, вона вся на клямках.
6. Має доступ до ніші. Відкручуємо ще два гвинти в районі кріпленнякришки підлокітника та витягуємо нішу без кришки, вона знімаєтьсячерез верх.
7. Всі, розібрали, ставимо нову у зворотному порядку.
Порівняння ніш підлокітника
Кришки підлокітника
На місці
Тепер прибираємо все в підлокітник і ставимо оригінальну фордовськузаглушки (прикурювач був давно про*бан) і насолоджуємося нападомдзена. На aux під час заряджання пристрою, вирішується це простимфільтром з Ali. > Ниша підлокітника - 800 грн.
Карпет - 85 грн.
Роз'єм USB - 140 грн.
Шнур usb-usb -50 грн.
Заглушка прикурювача - 50 грн. З алі, оригінал — близько 300грн.
Шнур aux — 20 грн.
Зарядний пристрій — 100 грн.
Утримувач запобіжника — 20 грн.
/>
Фільтр aux — 120 грн
Дзен — безцінно.
Разом — 1385 грн.
"
Раніше роз'єм виходив у ящик рукавичок
А тут тепер буде GromAudio:
Місця мало, зліва весь простір займає ніша підсклянника
Заміна підлокітника
(прості дії згадаю побіжно, інакше буде простирадло)
1. Відкидаємо кришку підлокітника та знімаємо панель підсклянників, накладку КПП або АКПП, відкручуємо два гвинти панелі прикурювача тапопільнички та витягуємо панель на себе, роз'єми можна невідключати (для АКПП потрібно поставити селектор у нейтралку).
2. Відкручуємо два гвинти на 8 у ніші підлокітника (на дні) і двагвинти за попільничкою, теж на 8.
3. Смикаємо центральну тунель назад, поки не вийде з пазівпопереду, і піднімаємо її вгору за підлокітник, повністю витягаємозі свого місця.
4. Відкручуємо два гвинти під днищем підлокітника та в районі замкувгорі
5. Діставати попільничку задніх пасажирів та відкручувати гвинт напластині всередині не потрібно. Сильно смикаємо на себе заднюнакладку тунелі, вона вся на клямках.
6. Має доступ до ніші. Відкручуємо ще два гвинти в районі кріпленнякришки підлокітника та витягуємо нішу без кришки, вона знімаєтьсячерез верх.
7. Всі, розібрали, ставимо нову у зворотному порядку.
Порівняння ніш підлокітника
Кришки підлокітника
На місці
Тепер прибираємо все в підлокітник і ставимо оригінальну фордовськузаглушки (прикурювач був давно про*бан) і насолоджуємося нападомдзена. На aux під час заряджання пристрою, вирішується це простимфільтром з Ali. > Ниша підлокітника - 800 грн.
Карпет - 85 грн.
Роз'єм USB - 140 грн.
Шнур usb-usb -50 грн.
Заглушка прикурювача - 50 грн. З алі, оригінал — близько 300грн.
Шнур aux — 20 грн.
Зарядний пристрій — 100 грн.
Утримувач запобіжника — 20 грн.
/>
Фільтр aux — 120 грн
Дзен — безцінно.
Разом — 1385 грн.
" зліва весь простір займає ніша підсклянника
Заміна підлокітника
(прості дії згадаю побіжно, інакше буде простирадло)
1. Відкидаємо кришку підлокітника та знімаємо панель підсклянників, накладку КПП або АКПП, відкручуємо два гвинти панелі прикурювача тапопільнички та витягуємо панель на себе, роз'єми можна невідключати (для АКПП потрібно поставити селектор у нейтралку).
2. Відкручуємо два гвинти на 8 у ніші підлокітника (на дні) і двагвинти за попільничкою, теж на 8.
3. Смикаємо центральну тунель назад, поки не вийде з пазівпопереду, і піднімаємо її вгору за підлокітник, повністю витягаємозі свого місця.
4. Відкручуємо два гвинти під днищем підлокітника та в районі замкувгорі
5. Діставати попільничку задніх пасажирів та відкручувати гвинт напластині всередині не потрібно. Сильно смикаємо на себе заднюнакладку тунелі, вона вся на клямках.
6. Має доступ до ніші. Відкручуємо ще два гвинти в районі кріпленнякришки підлокітника та витягуємо нішу без кришки, вона знімаєтьсячерез верх.
7. Всі, розібрали, ставимо нову у зворотному порядку.
Порівняння ніш підлокітника
Кришки підлокітника
На місці
Тепер прибираємо все в підлокітник і ставимо оригінальну фордовськузаглушки (прикурювач був давно про*бан) і насолоджуємося нападомдзена. На aux під час заряджання пристрою, вирішується це простимфільтром з Ali. > Ниша підлокітника - 800 грн.
Карпет - 85 грн.
Роз'єм USB - 140 грн.
Шнур usb-usb -50 грн.
Заглушка прикурювача - 50 грн. З алі, оригінал — близько 300грн.
Шнур aux — 20 грн.
Зарядний пристрій — 100 грн.
Утримувач запобіжника — 20 грн.
/>
Фільтр aux — 120 грн
Дзен — безцінно.
Разом — 1385 грн.
" зліва весь простір займає ніша підсклянника
Заміна підлокітника
(прості дії згадаю побіжно, інакше буде простирадло)
1. Відкидаємо кришку підлокітника та знімаємо панель підсклянників, накладку КПП або АКПП, відкручуємо два гвинти панелі прикурювача тапопільнички та витягуємо панель на себе, роз'єми можна невідключати (для АКПП потрібно поставити селектор у нейтралку).
2. Відкручуємо два гвинти на 8 у ніші підлокітника (на дні) і двагвинти за попільничкою, теж на 8.
3. Смикаємо центральну тунель назад, поки не вийде з пазівпопереду, і піднімаємо її вгору за підлокітник, повністю витягаємозі свого місця.
4. Відкручуємо два гвинти під днищем підлокітника та в районі замкувгорі
5. Діставати попільничку задніх пасажирів та відкручувати гвинт напластині всередині не потрібно. Сильно смикаємо на себе заднюнакладку тунелі, вона вся на клямках.
6. Має доступ до ніші. Відкручуємо ще два гвинти в районі кріпленнякришки підлокітника та витягуємо нішу без кришки, вона знімаєтьсячерез верх.
7. Всі, розібрали, ставимо нову у зворотному порядку.
Порівняння ніш підлокітника
Кришки підлокітника
На місці
Тепер прибираємо все в підлокітник і ставимо оригінальну фордовськузаглушки (прикурювач був давно про*бан) і насолоджуємося нападомдзена. На aux під час заряджання пристрою, вирішується це простимфільтром з Ali. > Ниша підлокітника - 800 грн.
Карпет - 85 грн.
Роз'єм USB - 140 грн.
Шнур usb-usb -50 грн.
Заглушка прикурювача - 50 грн. З алі, оригінал — близько 300грн.
Шнур aux — 20 грн.
Зарядний пристрій — 100 грн.
Утримувач запобіжника — 20 грн.
/>
Фільтр aux — 120 грн
Дзен — безцінно.
Разом — 1385 грн.
"
3. Смикаємо центральну тунель назад, поки не вийде з пазівпопереду, і піднімаємо її вгору за підлокітник, повністю витягаємозі свого місця.
4. Відкручуємо два гвинти під днищем підлокітника та в районі замкувгорі
5. Діставати попільничку задніх пасажирів та відкручувати гвинт напластині всередині не потрібно. Сильно смикаємо на себе заднюнакладку тунелі, вона вся на клямках.
6. Має доступ до ніші. Відкручуємо ще два гвинти в районі кріпленнякришки підлокітника та витягуємо нішу без кришки, вона знімаєтьсячерез верх.
7. Всі, розібрали, ставимо нову у зворотному порядку.
Порівняння ніш підлокітника
Кришки підлокітника
На місці
Тепер прибираємо все в підлокітник і ставимо оригінальну фордовськузаглушки (прикурювач був давно про*бан) і насолоджуємося нападомдзена. На aux під час заряджання пристрою, вирішується це простимфільтром з Ali. > Ниша підлокітника - 800 грн.
Карпет - 85 грн.
Роз'єм USB - 140 грн.
Шнур usb-usb -50 грн.
Заглушка прикурювача - 50 грн. З алі, оригінал — близько 300грн.
Шнур aux — 20 грн.
Зарядний пристрій — 100 грн.
Утримувач запобіжника — 20 грн.
/>
Фільтр aux — 120 грн
Дзен — безцінно.
Разом — 1385 грн.
"
3. Смикаємо центральну тунель назад, поки не вийде з пазівпопереду, і піднімаємо її вгору за підлокітник, повністю витягаємозі свого місця.
4. Відкручуємо два гвинти під днищем підлокітника та в районі замкувгорі
5. Діставати попільничку задніх пасажирів та відкручувати гвинт напластині всередині не потрібно. Сильно смикаємо на себе заднюнакладку тунелі, вона вся на клямках.
6. Має доступ до ніші. Відкручуємо ще два гвинти в районі кріпленнякришки підлокітника та витягуємо нішу без кришки, вона знімаєтьсячерез верх.
7. Всі, розібрали, ставимо нову у зворотному порядку.
Порівняння ніш підлокітника
Кришки підлокітника
На місці
Тепер прибираємо все в підлокітник і ставимо оригінальну фордовськузаглушки (прикурювач був давно про*бан) і насолоджуємося нападомдзена. На aux під час заряджання пристрою, вирішується це простимфільтром з Ali. > Ниша підлокітника - 800 грн.
Карпет - 85 грн.
Роз'єм USB - 140 грн.
Шнур usb-usb -50 грн.
Заглушка прикурювача - 50 грн. З алі, оригінал — близько 300грн.
Шнур aux — 20 грн.
Зарядний пристрій — 100 грн.
Утримувач запобіжника — 20 грн.
/>
Фільтр aux — 120 грн
Дзен — безцінно.
Разом — 1385 грн.
"
Порівняння ніш підлокітника
Кришки підлокітника
На місці
Тепер прибираємо все в підлокітник і ставимо оригінальну фордівськузаглушку (прикурювач був давно про*бан) і насолоджуємося нападомдзена.
Фордівська кришка прикурювача
Така краса в підлокітнику
upd:після експлуатації виявилися наведення на aux під час зарядкипристрою, вирішується це простим фільтром з Ali.
Фільтр aux
Фінансовий стриптиз
Ніша підлокітника — 800 грн.
Карпет - 85 грн.
Роз'єм USB - 140 грн.
Шнур usb-usb -50 грн.
Заглушка прикурювача - 50 грн. З алі, оригінал — близько 300грн.
Шнур aux — 20 грн.
Зарядний пристрій — 100 грн.
Утримувач запобіжника — 20 грн.
/>
Фільтр aux — 120 грн
Дзен — безцінно.
Разом — 1385 грн.
"
Порівняння ніш підлокітника
Кришки підлокітника
На місці
Тепер прибираємо все в підлокітник і ставимо оригінальну фордівськузаглушку (прикурювач був давно про*бан) і насолоджуємося нападомдзена.
Фордівська кришка прикурювача
Така краса в підлокітнику
upd:після експлуатації виявилися наведення на aux під час зарядкипристрою, вирішується це простим фільтром з Ali.
Фільтр aux
Фінансовий стриптиз
Ніша підлокітника — 800 грн.
Карпет - 85 грн.
Роз'єм USB - 140 грн.
Шнур usb-usb -50 грн.
Заглушка прикурювача - 50 грн. З алі, оригінал — близько 300грн.
Шнур aux — 20 грн.
Зарядний пристрій — 100 грн.
Утримувач запобіжника — 20 грн.
/>
Фільтр aux — 120 грн
Дзен — безцінно.
Разом — 1385 грн.
Коментарі19
Як ви цю шухляду зняли? Зсмикували всю консоль? Теж хочу зробити usb-порти. Зараз дроти від магнітоли в підскляннику лежать, далі не дотягуються. Хочу наростити дроти і закріпити нормальні роз'єми,
Так начебто в пості все описано, що ж не зрозумілого?)
А чи є посилання на фільтр аукс?
Так, ось цей брав — 97,88 грн. 25%OFF |
Дякую, візьму теж, а то перешкоди на блютусі
Підсклянники не змінював? ті, які 2008 року, є паз під провід.
Підстаканники? А я то думаю куди проводка там кріпиться?! Там місця достатньо, і так уклав нормально. Старий підстаканник не заважає ніші.
Так не, проводка кріпиться не до них. Поглиблення коли підлокітник відкриваєш, тут, щоб провід наприклад до телефону вивести від великого об'єму і кришкою його не затискало
Я змінював і нішу і кришку підлокітника, провід не затискає, так як кришка не впритул прилягає до консолі, можна вивести провід навіть назад не передавлюючи його. Потрібно пошукати фото підсклянників з пазом.
Століття живи - століття вчися, потрібно буде заморочиться)
Ну якщо ти говориш і так всі норми, сенс тоді морочитися
Це майже як пасхалка)
Придивився, там у корпусі внутрішньої полички такий проріз для дроту є
Так, її я теж бачив)
Днями друг теж придбав собі такий бордачок, на додачу мазду 2008 року дали. Подивився я на цю справу і зрозумів, що бордачок став помітно менше в обсязі, а все через непотрібні мені роз'єми для підключення. Телефон вже давно через блютуз підключений ...
Телефон у підлокітник не кожен поміститься, мені важливіше було вивести зарядку для задніх пасажирів.
У цьому плані у мене мрія зробити в підлокіт задніх диванів, разом з підстаканниками. По суті, все що потрібно це підстаканники з місцем під врізання прикурювача або відразу зарядку під юсб там зробити, я геть з алішки замовляв, розмістив у кругляш б...
Думка цікава та оригінальна. Найскладніше - знайти підсклянку де буде місце для врізання, що б сильно не вибивалося із загального стилю.
навіщо кришка підлокітника проклеєна віброю?))
