#68. OEM дзеркала з автоскладанням від Axela. Частина 1: Підготовка дзеркал та внутрішньої проводки

Давно придивлявся до дзеркал з автоскладанням від Axela, і, нарешті, зважився, замовив у Миколи Cathrin-2Karman1.Заходячи наперед скажу, що доставка вийшла в ціну дзеркал, а вдзеркалах, по суті, живими виявилися тільки приводи (і те, один бувзі зламаним кріпленням), проводка дзеркал і кнопка з джойстиком., по суті — не критично, тому запис буде не про заміну дзеркальногоелемента, а про впровадження приводів у рідні дзеркала, щонехарактерно.
Все підготовлено до впровадження
В один запис не вкластися, поділю на логічні частини, підготовкадзеркал та проводки та протягування проводки та підключеннядзеркал.

Таким чином:< b> Частина 1:Підготовка дзеркал та проводки
Детальний мануал з розбирання дзеркала та впровадженняприводу.
Знімаємо дзеркало< /b> :

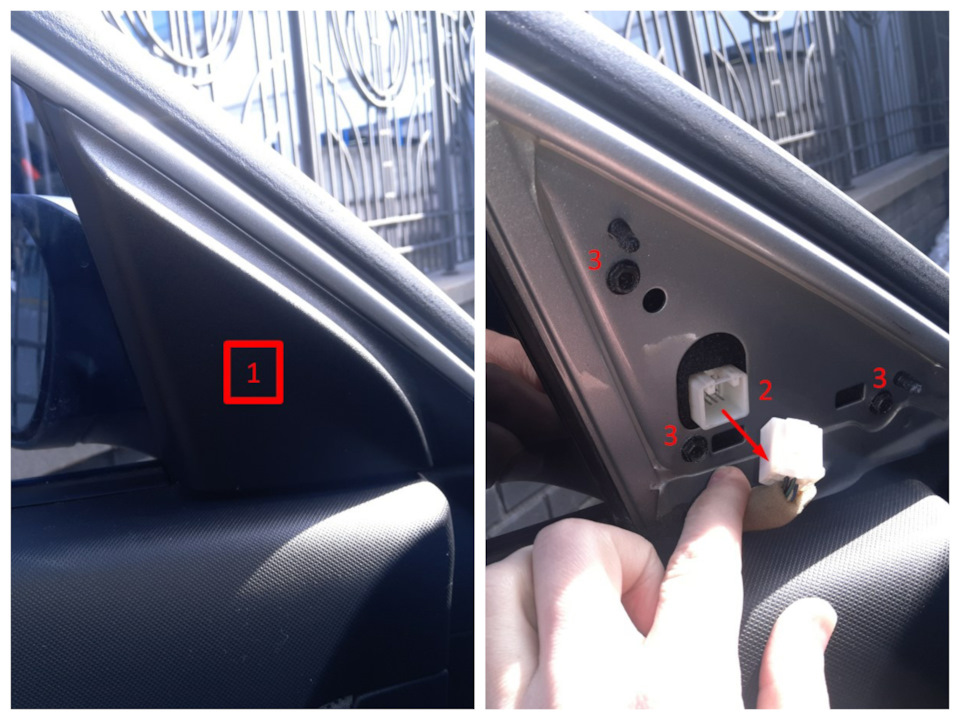

1. Смикаємо куточок на себе, він на одній кліпсі по-центру
2. Відключаємо роз'єм дзеркала

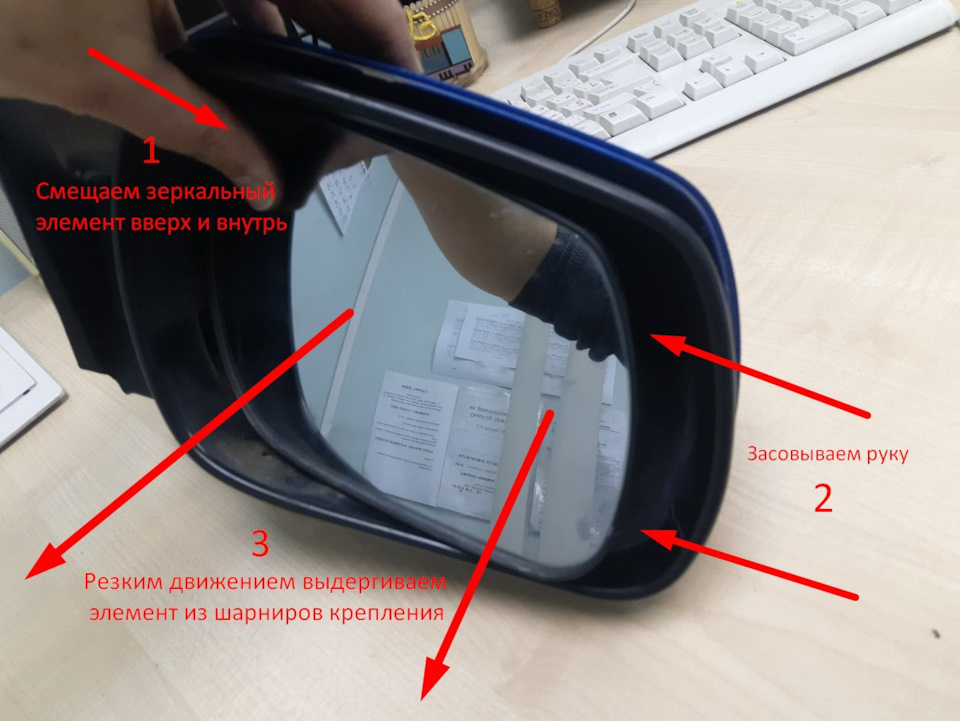

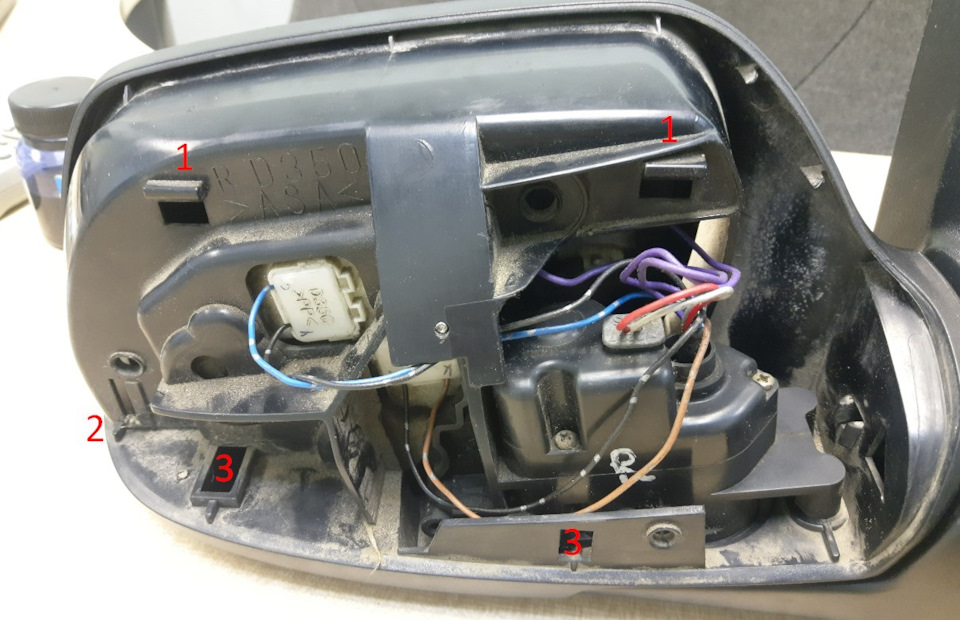

3. Відкручуємо головкою на 8 три гвинти і знімаємо дзеркало. 1.Знімаємо дзеркальний елемент з обоймою — зміщуємодзеркальний елемент у бік трикутника, в щілину просовуємо руку іберемося кінчиками пальців ближче до центрального шарніра (всьогоїх три, центральний великий і два маленькі) і різко знімаємодзеркальний елемент разом з обоймою. Тріщатиме, туго йтиме, страшно, але головне діяти чітко і рішуче. На рідному дзеркалівідключаємо підігрів від елемента і відкладаємо дзеркальний елементубік. — підгинаємо вусики накладки зсередини дзеркала (у трьохмісцях — 1 і 2), тягнемо за верх накладки у напрямку на себе і вниз (внизу два вусики ще — 3), знімаємо накладку.

<

3. Відключаємо роз'єми регулювання положення дзеркала— підтягуємо два роз'єми регулювання положення дзеркальногоелемента та витягуємо їх.

>

4. Відключаємо роз'єм приводу дзеркала на донорі —подіємо ущільнювальну гумку і витягуємо роз'єм приводу.

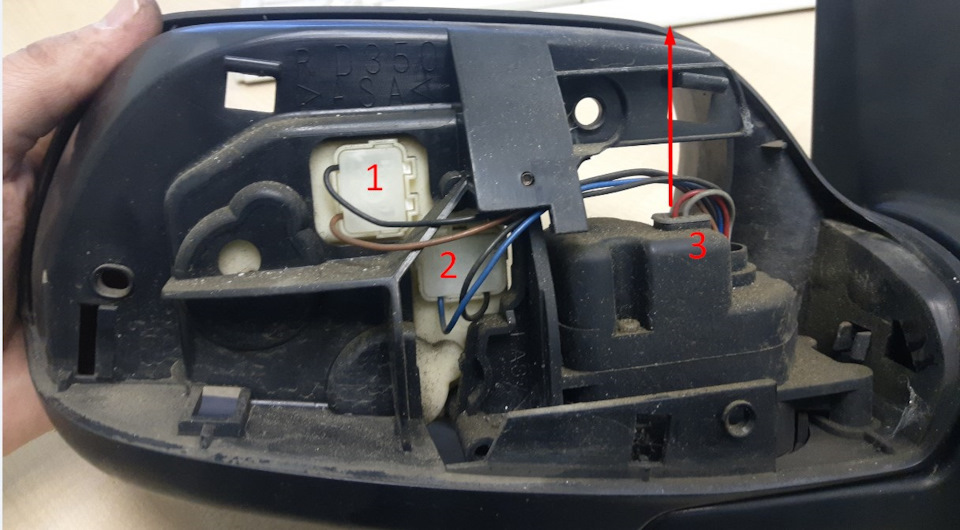

1, 2 - роз'єми регулювання положення, 3 - роз'єм приводу

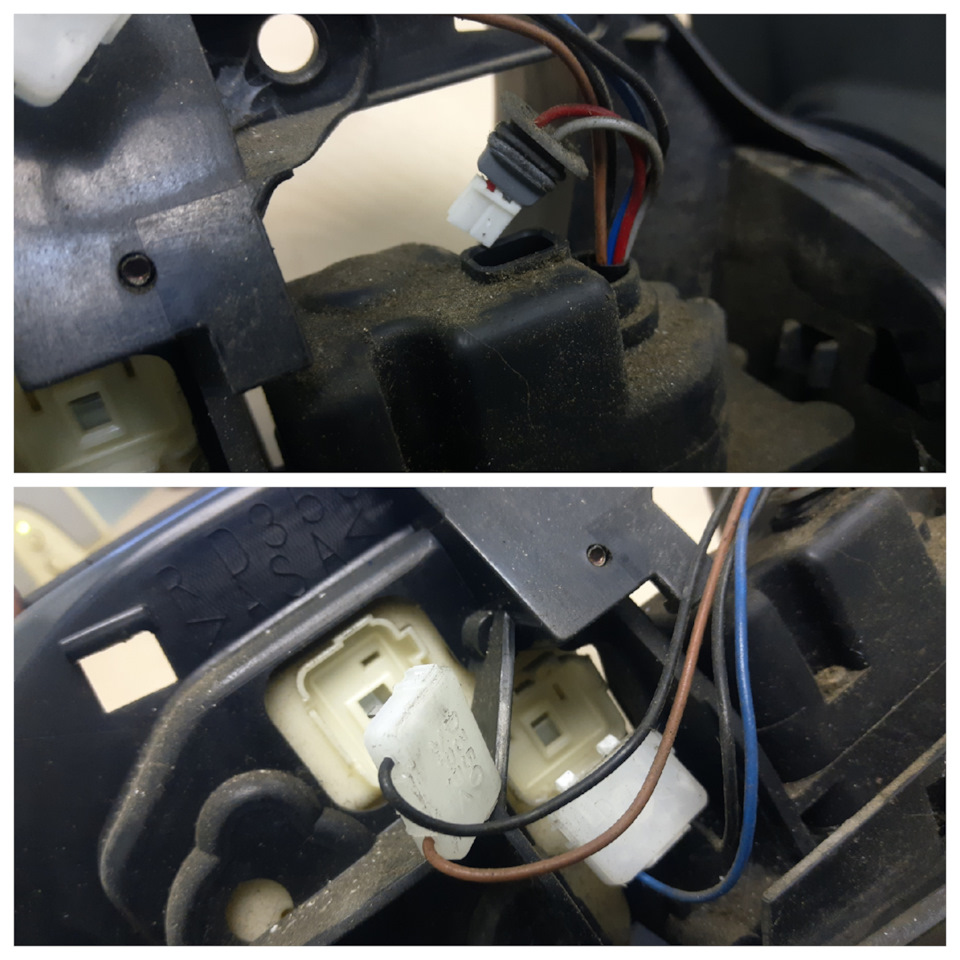

5. На трикутнику акуратно (потрібно буде її приклеїтиназад) відгинаємо дві прокладки (одна поролонова, друга з більшщільного матеріалу на клейовій основі) від кута до роз'єму, висмикуємо роз'єм підключення дзеркала на себе. Тоді все будепрацювати довго і правильно. Тут є два варіанти, як витягтипроводку, я пішов другим, але, заходячи наперед, скажу, що першийваріант простіше. — піднімаємо плоскою викруткою замок роз'єму (1), чимось гострим підчіпаємо всередині роз'єму фіксатори пінів (2) івитягуємо всі піни (3), попередньо записавши розпинування.

< b> 6б Витягуємо піни на фішках управління дзеркалом —вони розбираються просто (попередньо записавши розпинування тарозташування роз'ємів, щоб за підсумком зібрати правильно, інакшерегулювання буде криво працювати).
Після цього витягаємо з отвору приводу дзеркала (механізмускладання) проводку дзеркал.

7. Знімаємо трикутну заглушку внизу дзеркала і відкручуємотри гвинти кріплення приводу, прибираємо трикутник дзеркала убік.На рідному дзеркалі гвинти під Torx T25, на донорському гвинти підхрестову викрутку.
8. > Відкручуємо привід (механізм складання) дзеркала - тригвинти внизу (1, 2, 3), два - усередині дзеркала (4, 5). Аледоведеться ще зняти блок регулювання дзеркала ще два гвинти (6, 7), інакше привід не витягнути з корпусу дзеркала. Витягуємо привід іпомічаємо — лівий і правий різні за маркуванням. Робимо ревізіюредуктора приводів, відкручуємо кришку корпусу (три гвинти) івитягуємо блок:

Змащення на місці, констистенція задовільна
Проведення витягли
Збираємо дзеркала:
------
1. Розмотуємо проводку дзеркала і з акселівської проводки витягуємочервоний і сірий провід з пінами і роз'ємом приводу і додаємо їх урідну проводку - піднімаємо замок у роз'ємі і вставляємо два бічніпіни у верхньому ряду, полярність значення не має поки що, на обохфішках робимо однакову полярність.
Червоний і сірий - привід, фіолетові - обігрів
2. Замикаємо замок роз'єму і змотуємо проводку чорною ізолентою, незабуваємо додати пролонову прокладку, щоб волога не потраплялаззовні. . За аналогією з донором відкручуємо та знімаємо механізмручного складання рідного дзеркала
Буде — було

4. Ставимо замість рідного механізму привід від Axela, закручуємо
5. Простягаємо проводку з трикутника в дзеркало, через привіддзеркала
6. Ставимо на місце рідний трикутник від дзеркала, закручуємоакселівськими гвинтами (під хрестову викрутку), закриваємо гвинтитрикутною заглушкою
7. Підключаємо підігрів дзеркала (бажано засунути дроти підігрівупід фіксатор на дзеркальному елементі), підключаємо привіддзеркала, підключаємо регулювання положення дзеркального елемента.Ставимо дзеркала на місце, перевіряємо підігрів, регулювання, якщовсе ок, йдемо далі - готуємо проведення дверей і салонну проводку, це буде в наступній частині./b> На підготовку та перебираннядзеркал пішло приблизно 4 години, разом з профілактикою та чищеннямдзеркал, підготовкою та паянням проводки. Ще стільки ж піде часу навстановлення дзеркал і протяжку проводки, без зняття дверей —нічого складного в цьому немає, потрібно терпіння, час і теоретичнапідготовка.

PS:наступна (заключна) частина в цей же час рівно черезтиждень.
