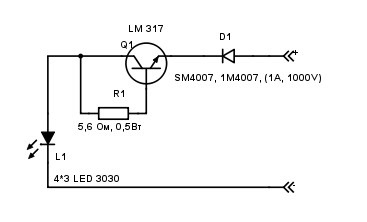

Схему зібрав на LM317, сама схема нижче.Усі переваги, недоліки, щостабілізувати - докладно розписано в статтях, у тому числі наДрайві ( https://megadriver.org, https://megadriver.org … ), повторюватися не буду.Покажу як я реалізував у себе. Схема
Вибачте, мікросхема зображена як транзистор, не знайшов більшвідповідного зображення в програмі. КОРЕЯ) - найяскравіші з того, що знайшов у продажу.Взяв 4 відрізки (ріжеться по 3світлодіоди).З'єднав паралельно, підключив до блоку живлення 12вольт, заміряв струм - 250 мА.Його і стабілізуватимемо.
> — Діод SM4007, 1M4007 або аналог на 1А 1000В (із запасом поструму і напрузі, можна я думаю і менше)
— Опір резистора розраховуємо за формулою R1 = 1, 25/Ist =1, 25/0, 25= 5Ом. Вибираємо резистор (з того, що було мені доступно) — 5, 6 Ом.Трохи менше буде струм, що полегшить життя світлодіодів, правда зарахунок зниження яскравості.

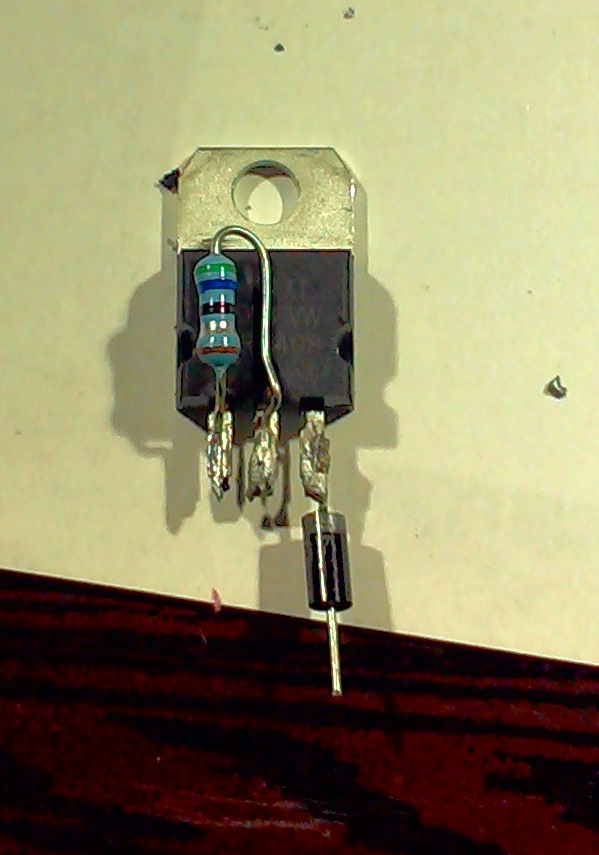

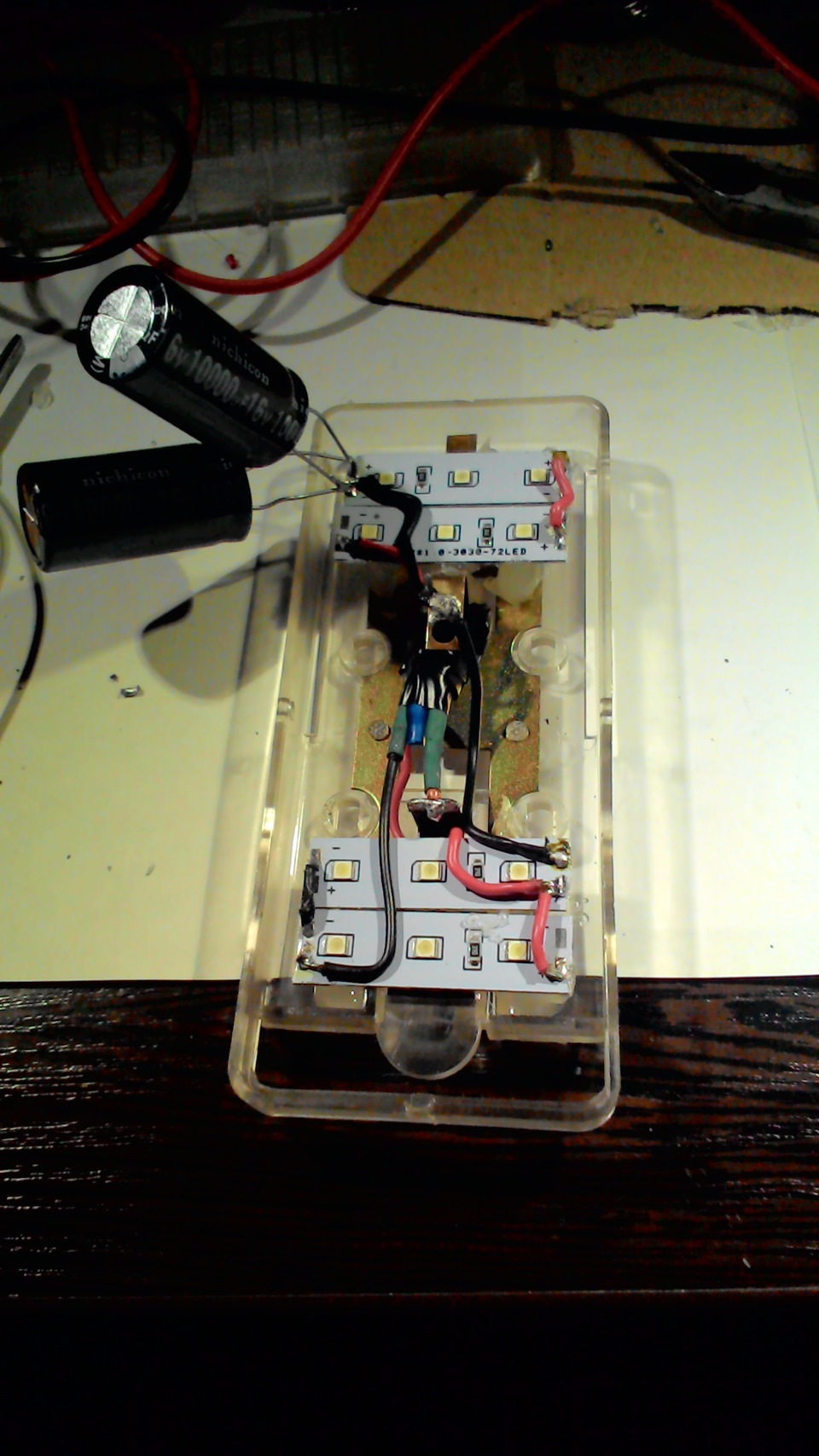

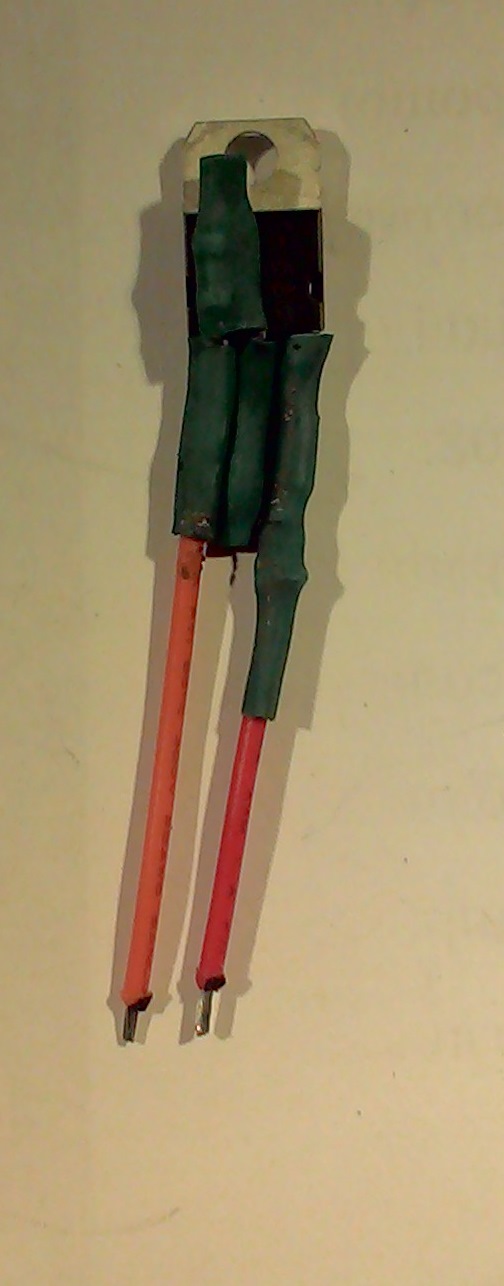

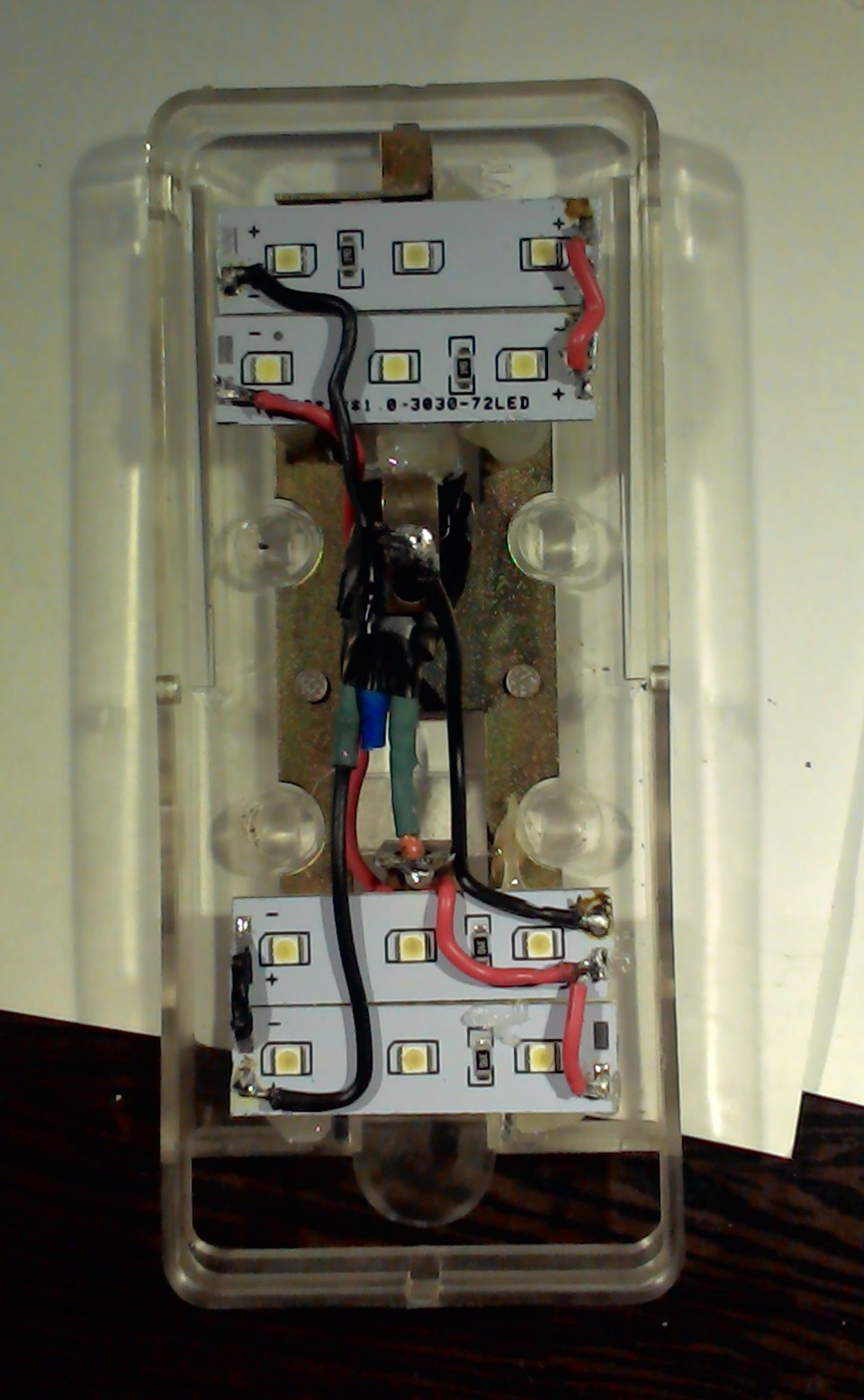

2. Збирав навісним монтажем, і економія місця, і не поратися зплатою. Зібрав, перевірив, ізолював ноги чіпа та резистортермоусадкою. Радіатор не ставив, т.К. На такому струмі немаєпотреби. У корпусі плафона зробив монтаж (див. Фото). Підключивсхему до контактів замість лампочки (паяв ортофосфорною кислотоюзаздалегідь зачистивши місце піти наждачкою і залудив, інакше пайкатриматися не буде). Світлодіодні лінійки фіксував термоклеєм (акуратно, щоб залишився вільний хід контактів, які перемикаютьплафон на постійне підсвічування. Алюмінієву підкладку лінійок тежзачистив і знежирив, інакше термоклей погано тримав. Лінійкиставити чітко посередині, потрібно забезпечити вільний хід.
Зібрав, перевірив, підключив — все працює, функціонал плафоназбережений повністю.
У плані експерименту підключив 2 конденсатора по 10000мкФ післядіода, безпосередньо до стрічки - свічення після відключення відблоку живлення 2-3 секунди, потім плавне згасання... Вийшло не те, що хотів, мабуть йде витік через мікросхему, треба ставити ще одиндіод. Нічого придатного не було - відклав на потім. Цілкомдостатньо.Книжку не почитаєш з комфортом, але як підсвічування —саме. Висадив пасажира - світло ввімкнулося-вимкнулося на кількасекунд, а рушати відразу не можна. Занадто агресивне біле світло, зайчики в очах, потрібен якийсь час на адаптацію зору. Прибиратиму1-2 модулі (або спробую заматувати зсередини плафон, можливовставлю якусь плівку або затру дрібною наждачкою).
