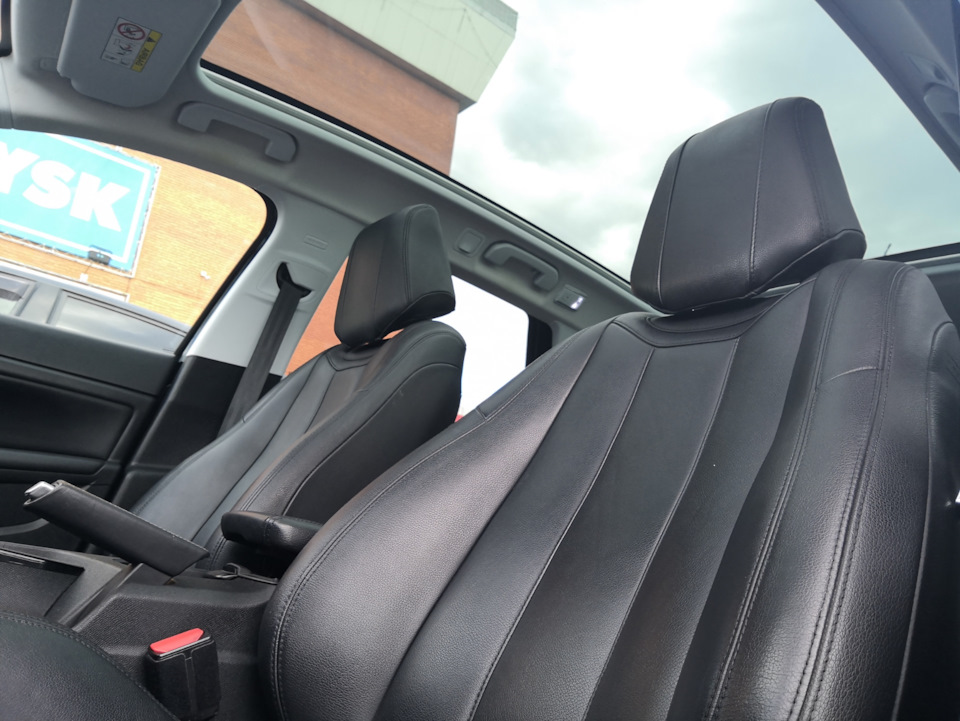

Ситуація така, що на сидінні водія не працює обігрів під дупою, спинка гріє у двох положеннях перемикача. А на пасажирському гріє іподжопник і спинка, але тільки на першому (слабкому) обігріві. Надругому обігріві лампочка на вмикачі не горить.

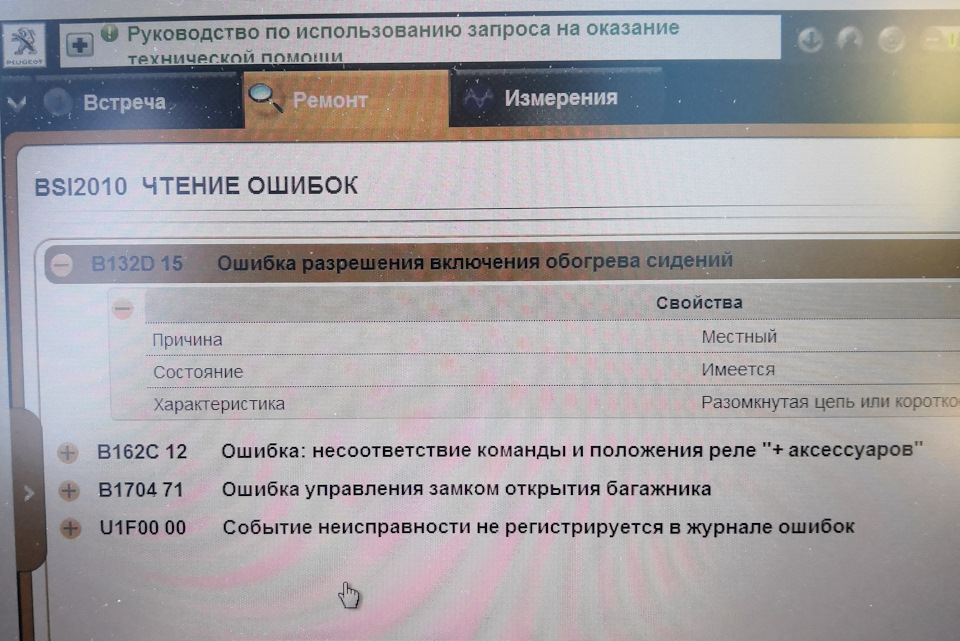

Комп'ютер видає помилку B132D - Обрив або коротке замикання вланцюзі обігріву сидінь.
Помилка B132D
"раніше була ситуація, що у водійському сидінні взагалі нічого непрацювало. Лампочки на перемикачі не горіли. Я поліз під сидіння івиявив, що товсті силові дроти взагалі не обтиснуті в наконечниках, просто з наконечників вийшли рукою. Я їх обтиснув, обігрів з'явивсяв обох положеннях перемикача, але тільки спинки, може хтосьстикався з таким, може у когось є електросхема із запобіжниками? уних обігрів на 3 потужності, а у нас лише на дві.
Коментарі20
А кнопки обігріву у Вас де розташовані?
Це не штатний обігрів)) помилки висять тому що він мабуть підключений до БСІ, щоб він керував його відключенням після вимкнення запалювання) Потрібно дивитися проводку) десь мабуть нахімічено
Ну якщо чесно, то я не уявляю собі як можна завести колгоспне обігрів у BSI, чисто технічно. В обігріві має бути якийсь контролер або типу того, вихід на CAN шину. І під сидіннями там проводка досить гарна, з одним великим роз'ємом на багато проводкі...
немає там виходу на CAN. Підігріви мають блоки управління, до нього приходить 4 проводи - плюс, маса, окреме живлення на підсвічування, щоб синхронізувати підсвічування кнопок з підсвічуванням інших кнопок авто, і керуючий провід, на який подається ж...
А я ось таку схему знайшов. Не впевнений, що вона відповідає дійсності, але начебто там все складніше, ніж Ви пишете.
схема для штатних підігрівів))) у вас звичайні китайські стоять, тому схема для Вашого авто не актуальна
Розберемося. Ось тільки сидушку відкручу. Буду з Вами консультуватися якщо ). Я почитав Ваш журнал, відразу видно профі.
Попередній огляд показав, що ось такий у мене там стоїть роз'єм. 16 сигнальних контактів + 4 силові контакти. Я так зрозумів, що силові контакти в цьому роз'ємі погоріли, і силову лінію пустили в обхід цього роз'єму (поряд видно чорний і червоний) ...
у жовтому роз'ємі немає нічого пов'язаного з підігрівом. На підігрів пішли два дроти — червоний і чорний. Їх просто хтось провів в одному кожусі з оригінальною проводкою. Все набагато простіше))
від силового реле повинно йти два дроти на мати підігріву, потім вони розгалужуються на 4 - два на спинку, два на сидіння. Там перевірте контакт, якщо все ок, значить накрився мат підігріву, який не гріє. Якщо підігрів працює тільки в одному режимі -...
Ось саме за мат обігріву я і боюся. Проведення обігріву схоже на цю Вашу фотку, роз'єми 2-контактні такі ж, тільки блоку управління я у себе не бачив. І з початку покупки машини (навесні) помилки в BSI по обігрів не було. Вона потім з'явилася.
Все практично так, як Ви і описали. Від реле йде роздвоєння проводки на 2 мата - спинку і поджопник. Але ніякого контролера, як у Вас, немає. Напруга на обох роз'ємах є. Один мат не продзвонюється. Тепер зрозуміло, або обрив проводки до мату, або сам...
Оббивку зняти не важко, відклацнути фіксатори від каркаса і стягнути чохол, потім так само одягнути і зафіксувати.Мати продаються окремо.
Спасибі
Насправді це не складно, коли змінював собі салон в С5 додатково прокладали дроти для обігріву і додавали запобіжник під обігрів, і все завели в штатні роз'єми, і запобіжник поставили в штатне місце)
мабуть як то нахімічили, тому що при вимкненому запаленні пасажирський підігрів вимкнений а ось водійська індикація включається обидва режими. І тут питання як так? Адже може висадити акумулятор якщо забути відключити (сам підігрів не перевірив)
Збоку на сидіннях (на пластикових панелях). На водійському ліворуч, на пасажирському праворуч.
Тоді це не заводське обігрів (дооснащення коли салон перешивався), кнопки заводського розташовуються перед важелем КПП. Можливо вам варто всю проводку переглянути під сидінням
Цікаво. Але якщо не заводський, то чому є помилка B132D у BSI? А у Вас де кнопки підігріву?
У мене теж з боків, але у мене також як і у Вас перешитий салон
