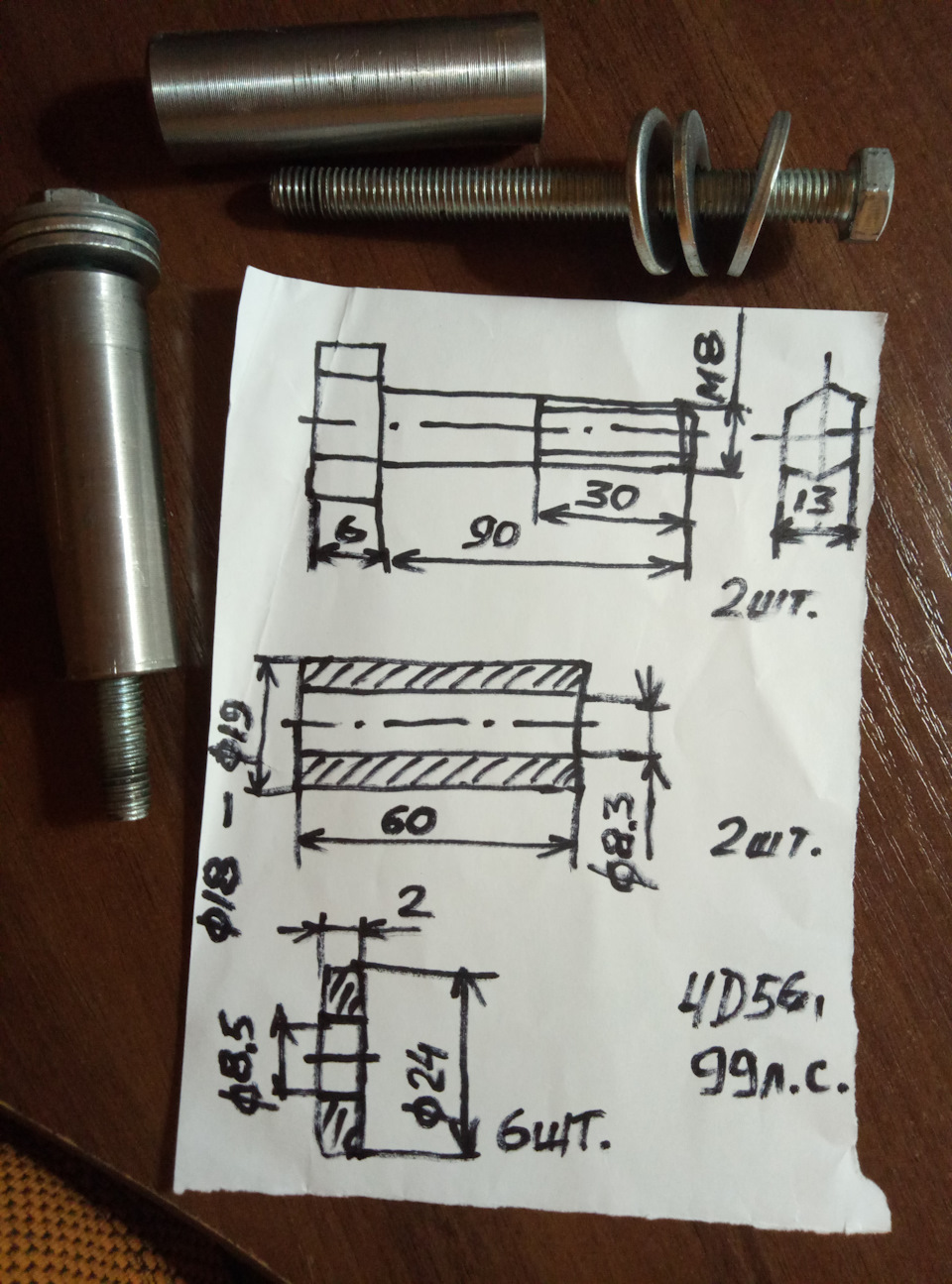

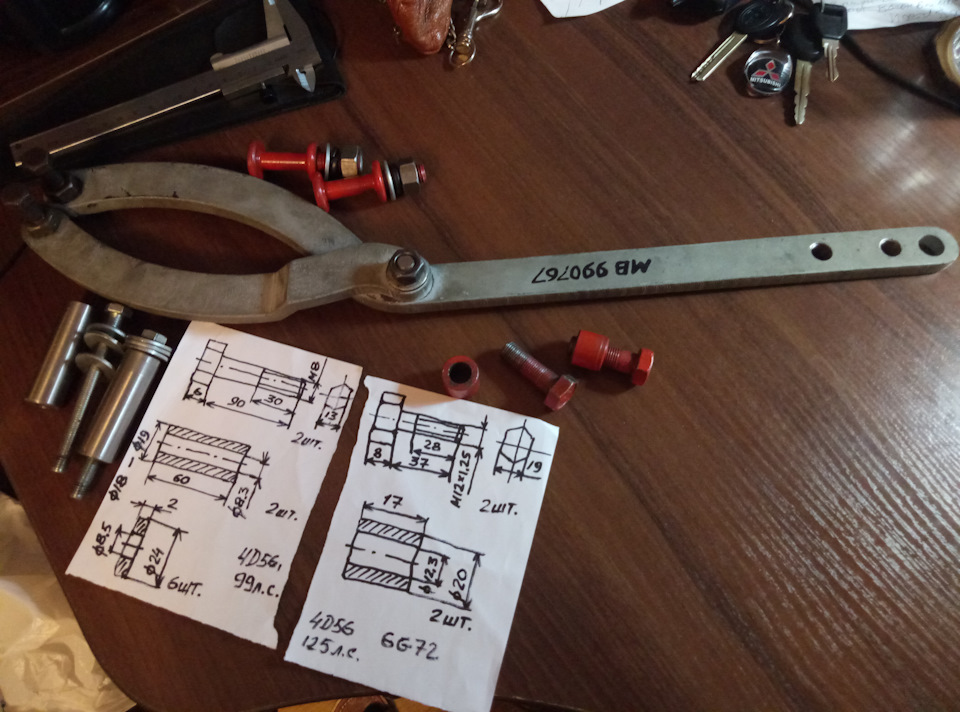

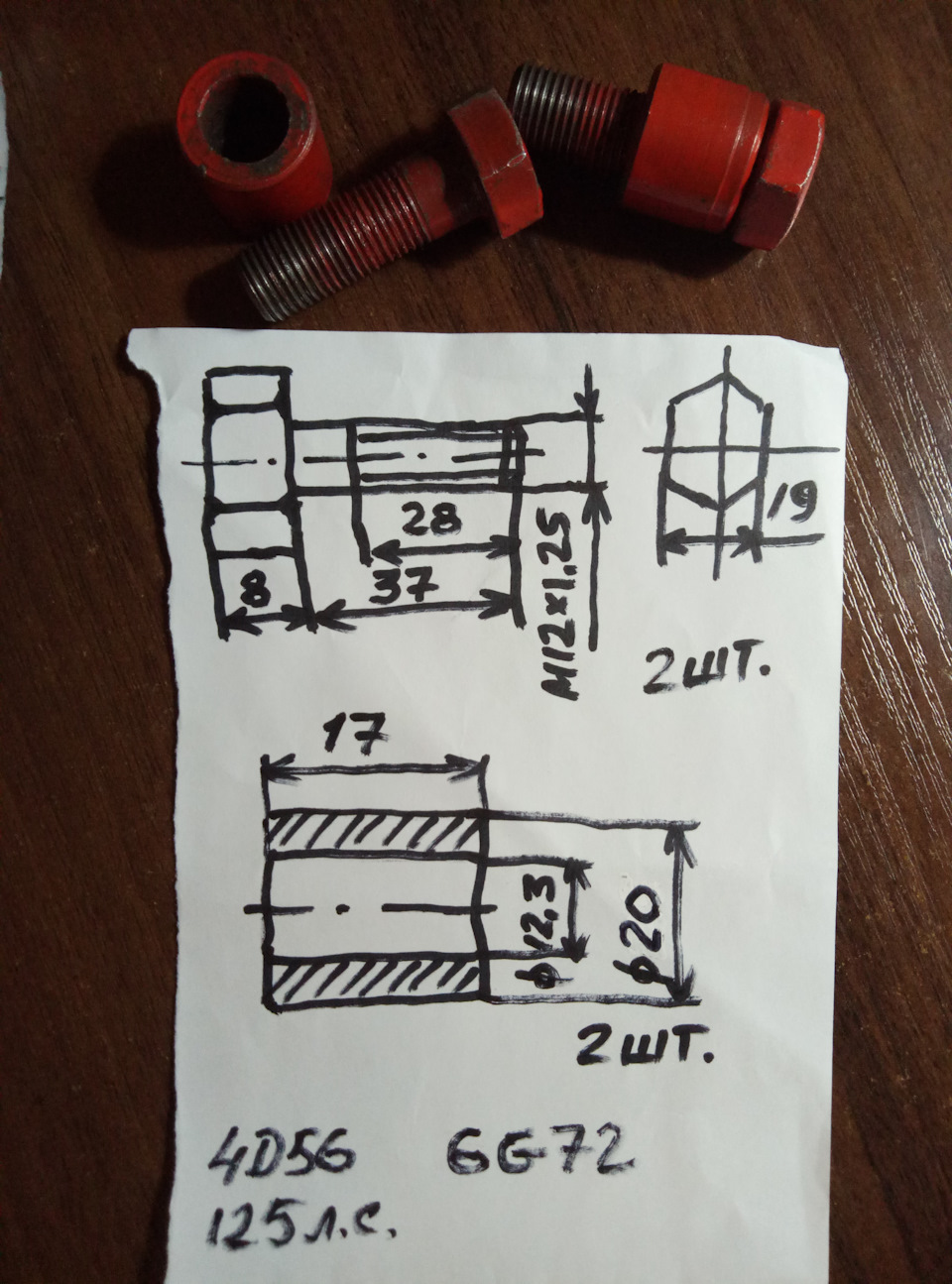

Ескізи застосовуваних насадок з їх розмірами, після роботи дещоможна вже і зробити краще, але поки так ..., все не коли ... Такийнасадкою я утримував шків на турбо дизелі 4D56, Did (125л.С ), і набензиновому 2G72 (170к.С.), обов'язково перед закручуванням болтів, у шківу прогнати різьблення від іржі, мітчик М12х1, 25 крок. Такимнабором насадок я утримував шків двигуна 4D56 (99л.С.), ось його, цей набір хочу змінити і переробити на найкращу насадку, щоб небуло купи шайб і т. Д. Так як тут шків розбірний, то можнаутримувати його відкрутивши два болта з різьбленням М8, ізакрутивши насадки, а можна відкрутити всі чотири болта, знятиверхню частину шківа з струмковими канавками під ремені, потімвкрутити дві насадки і утримувати ... Кому як подобається ...Утримування зірочки распред.Вала на 4D56 для відкручування ізатягування болта. Утримування зірочки распред. Вала на 4D56
Утримування шківа на 4D56…
Утримування шківа на 4D56, більшим планом…

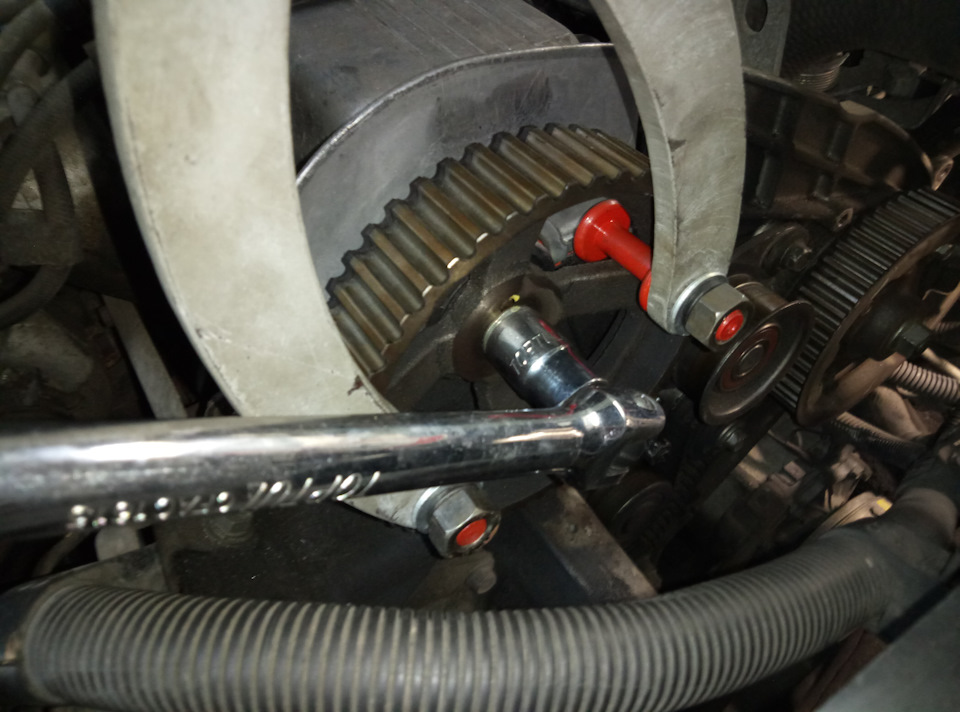

Утримуємо шків на 4D56 TD, відкручую…
За допомогою діжателя МВ 990767 стягую і знімаю шків, потягнути, стукнути... Все в моїх руках, і навіть шків, як співаєА.Варум...ТРИМАЛЬ ПРОЙШИ ВИПРОБУВАННЯ УСПІШНО, тепер про всенижче...Ремінь ГРМ, так, привід газорозподілу і механізм звичайнобезперечно відповідальний і важливий, як не крути, але хочурозповісти про своє рішення щодо ременя ГРМ на своєму МПСі, іпорадити своє бачення щодо заміни ременя ГРМ. За регламентомзаміни, ремінь повинен змінюватися через 80тис. (ніко), 90тис. (рольф) або через 5 - 6 років відповідно, що настане раніше.Розглянувши ремінь ГРМ який стоїть на моїй машині ВЖЕ ВОСЬМИЙ РІК (машина 2008р.Вип.), знаходився в дуже хорошому стані, на підривибіля зубів немає і натяку, як видно Японська якість все-таки насвоєму місці, і напевно скажу дуже важливий момент у тому що машинане була в заїздах у воду по фари, так само в бруді по ті ж фари, оскільки такі офроудні заїзди однозначно негативно вплинуть наресурс і знос, так само стан ременя ГРМ і балансирних валів. Ось ія подумав, а навіщо туди лізти якщо все нормально? , хоча зарегламентом, а саме за часом ремінь вже підлягає заміні, тому що явище казав, що йому вже восьмий рік, а пробіг всього 57000 км.Знявши передню верхню кришку, просто підтягнув його, а такожпідтягнув ремінь балансирних валів. Даю цю інформацію для того, щобвласники МПСів не поспішали міняти фірмові оригінальні, самезаводські ремені, які ще у відмінному стані знаходяться, а простонастав час заміни за регламентом, краще зняти кришку і подивитися, ну а потім вже приймати рішення від стану ременя, може хтось шукаєтаку інфу що б протягнути довше із заміною яка прийшла не попробігу, а за часом (будь-яке буває). Це природно більше стосуєтьсятих, хто купував нову машину в салоні ... Зараз грудень 2017 року, пробіг вже 76 тис.Км і пішов десятий рік експлуатації машини зачасом. Планую навесні 2018 року заглянути знову до ременів тапланую заміну тільки ременя ГРМ та балансирних валів, а роликинатяжні планую промити, продути, змастити полімачовим мастилом тапоставити їх ще на один термін пробігу. За одне і подивлюся дочотирьох сальників валів передньої кришки, при виявленні потікзвичайно робитиму заміну, але це вже подивимося за місцем. До речі, при заміні сальників балансирних валів, потрібно демонтуватизірочки, після заміни сальників, зірочки балансирних валівзатискаються із зусиллям 36Нм. Років як ремені були встановлені намашині в Нагої (японія) при складанні . Не став випробовувати долюцих ременів та клапанів, і ремені замінив на пробігу 82000км івиповнилося десять років за терміном. АЛЕ, ще раз повторюся, це принормальній експлуатації машини в цілому, так як дуже важливиймомент у тому, що машина не була в заїздах у воду по фари, так самов бруді по ті ж фари, так як такі офроудні заїзди однозначнонегативно вплинуть на ресурс і знос, так само на стан ременя ГРМ ібалансирних валів, при таких заїздах потрібно переодично на ременіпоглядати…
Тепер виходячи зі своїх спостережень, можу сказати одне і виправлюдеякі свої ранні рекомендації, якщо ставити оригінальний ремінь, можна їздити сміливо +-80000км, але хоча б раз його потрібнообов'язково підтягнути в цей проміжок пробігу. РЕКОМЕНДУЮ! :раз на40000км (було раніше написано мною 25-30 тис. Км, але зміниввиходячи зі своїх спостережень…), підтягувати як ремінь ГРМ, іремінь балансирних валів. Це потрібно зробити обов'язково! , У томучислі і перевірити зазори в клапанах. Дуже правильно буде якщо всіці операції збити в одне ціле ТО і зробити відразу:1) підтяжкаременя ГРМ; 2) підтяжка ременя балансирних валів; br/>
Але, але вильчатий тримач шківа колінчастого валу MB990767, згідноз ремонтним мануалом Міцубісі я вже зробив і в будь-який моментзможу поміняти ремінь ГРМ без будь-яких проблем ( важливі моментипо заміні ременів є описані мною в моїй окремій статті з двох …), авони починаються коли потрібно відкрутити та закрутити болт шківак.Вала, болти зірочок розподільчих валів тощо. Всі розміри тримачаповністю розроблені мною і таких аналогів саме за розмірамивласника, більше немає - даний власник можна застосовувати нетільки для тримання шківа. Валу та його відкручування, а так самоїм можна утримувати зірочки розподільних валів, хвостовикиредуктрів головної пари, хвостовики КПП і роздаток, півосі, маточини і так далі, на будь-яких авто, не тільки на автомобіляхМіцубісі... Довжина власника зроблена подовженою, що б не шукати іне надягати труб для подовження, хоча виходячи з практики при такихвеликих зусиллях подовжувач, тобто труба потрібна, як на ключ, щовідкручує, так і на тримач, вже дуже великі зусилля, але завдякитому що я застосував відповідну товщину металу, тримач цінавантаження витримує легко. Отже докладний опис тримача:довжина -520мм, ширина пластини -25мм, товщина пластини - 10мм. Діаметротворів для знімних наставок -Ф12, 5мм (наставки можутьзастосовуватися різних конфігурацій і конструкцій). Заміна ГРМ…
Утримування шківа MB990767 крупним планом…
Процес відкручування шківа к.Вала, затяжка 275Нм (л200)…
Знятий шків…

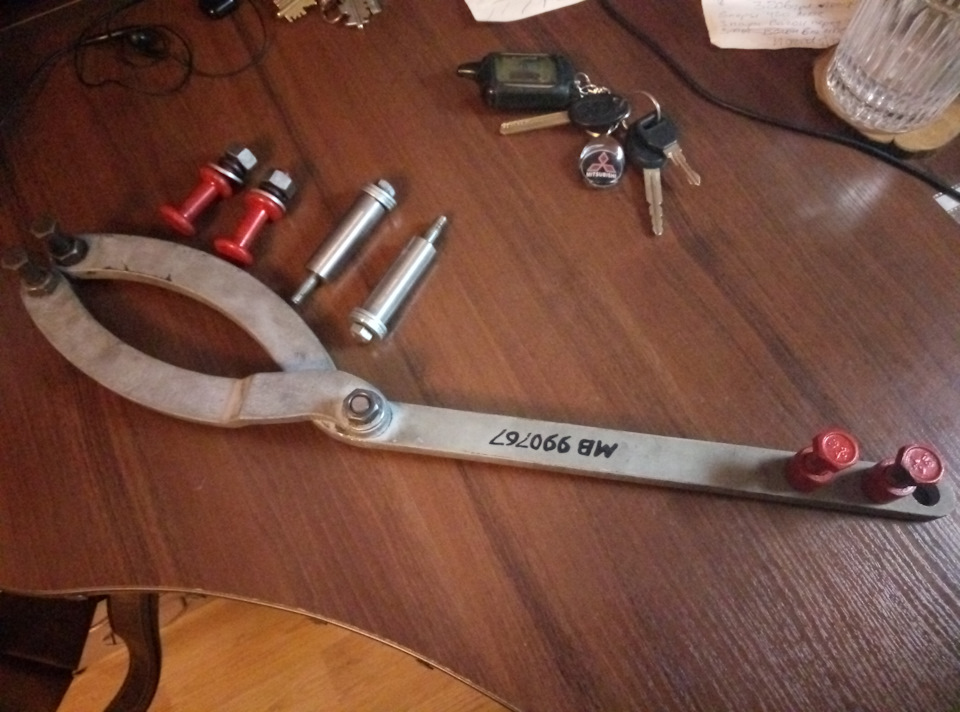

Ось такий вильчастий тримач MB990767
> . Утримувач успішно мною особисто випробуваний на дизельномудвигуні 4D56 TD Паджеро Спорт, 4D56 Did L200, на бензиновомудвигуні 6G72 3л. Паджеро Спорт, так само на двох СТО, дуже зручнийу роботі для утримання шківа колінчастого валу
Утримування шківа на 4D56 TD, через проміжні втулки з болтамиМ8…
Утримування шківа при відкручуванні, 4D56TD, Перший шків знятий, але можна першого шківа не знімати, виліт проміжних втулокдостатній для утримання і з першим шківом ... Утримуємо другийголовний шків на 4D56TD, кому як сподобається, можна знімативідразу два шківа, можна по одному ...
як на відкручування його, так і на закручування — ЦЕ НАЙГОЛОВНІШИЙМОМЕНТ ПРИ ЗАМІНІ РЕМНЯ ГРМ…, УВАГА! гемор, я не лякаю, азастерігаю.) будьте дуже обережні. Зусилля на закручування не малі, особливо на Л200, до 275Нм, у нас 170-190Нм, а закрутити треба такяк дає мануал, ось такий утримувач шківа я виготовив згідно зремонтним мануалом Паджеро Спорт…
Великий план…
.
При першій заміні ременя ГРМ своїми руками, вартість власникаповністю відбивається відразу, і у Вас в гаражі залишитьсятримач.
Найдальніші точки на сьогоднішній день куди доїхали власники, це м.Южно-Сахалінськ, Ямало-Ненецький автономний округ м.Салехард, Мурманська обл. М.Полярний, Свердловська обл. М. Єкатеринбург, Ставропольський край м. Новопавловськ, Москва і т.Д. …
" не тільки на автомобілях Міцубісі ... Довжина власника зробленаподовженою, що б не шукати і не одягати труб для подовження, хочавиходячи з практики при таких великих зусиллях подовжувач, тобтотруба потрібна, як на ключ, що відкручує, так і на тримач, вже дужевеликі зусилля але завдяки тому, що я застосував відповідну товщинуметалу, тримач ці навантаження витримує легко. Отже докладний опистримача:довжина - 520мм, ширина пластини -25мм, товщина пластини -10мм. Діаметр отворів для знімних наставок -Ф12, 5мм (наставкиможуть застосовуватися різних конфігурацій і конструкцій). ЗамінаГРМ…
Утримування шківа MB990767 крупним планом…
Процес відкручування шківа к.Вала, затяжка 275Нм (л200)…
Знятий шків…
Ось такий вильчастий тримач MB990767
> . Утримувач успішно мною особисто випробуваний на дизельномудвигуні 4D56 TD Паджеро Спорт, 4D56 Did L200, на бензиновомудвигуні 6G72 3л. Паджеро Спорт, так само на двох СТО, дуже зручнийу роботі для утримання шківа колінчастого валу
Утримування шківа на 4D56 TD, через проміжні втулки з болтамиМ8…
Утримування шківа при відкручуванні, 4D56TD, Перший шків знятий, але можна першого шківа не знімати, виліт проміжних втулокдостатній для утримання і з першим шківом ... Утримуємо другийголовний шків на 4D56TD, кому як сподобається, можна знімативідразу два шківа, можна по одному ...
як на відкручування його, так і на закручування — ЦЕ НАЙГОЛОВНІШИЙМОМЕНТ ПРИ ЗАМІНІ РЕМНЯ ГРМ…, УВАГА! гемор, я не лякаю, азастерігаю.) будьте дуже обережні. Зусилля на закручування не малі, особливо на Л200, до 275Нм, у нас 170-190Нм, а закрутити треба такяк дає мануал, ось такий утримувач шківа я виготовив згідно зремонтним мануалом Паджеро Спорт…
Великий план…
.
При першій заміні ременя ГРМ своїми руками, вартість власникаповністю відбивається відразу, і у Вас в гаражі залишитьсятримач.
Найдальніші точки на сьогоднішній день куди доїхали власники, це м.Южно-Сахалінськ, Ямало-Ненецький автономний округ м.Салехард, Мурманська обл. М.Полярний, Свердловська обл. М. Єкатеринбург, Ставропольський край м. Новопавловськ, Москва і т.Д. …
" не тільки на автомобілях Міцубісі ... Довжина власника зробленаподовженою, що б не шукати і не одягати труб для подовження, хочавиходячи з практики при таких великих зусиллях подовжувач, тобтотруба потрібна, як на ключ, що відкручує, так і на тримач, вже дужевеликі зусилля але завдяки тому, що я застосував відповідну товщинуметалу, тримач ці навантаження витримує легко. Отже докладний опистримача:довжина - 520мм, ширина пластини -25мм, товщина пластини -10мм. Діаметр отворів для знімних наставок -Ф12, 5мм (наставкиможуть застосовуватися різних конфігурацій і конструкцій). ЗамінаГРМ…
Утримування шківа MB990767 крупним планом…
Процес відкручування шківа к.Вала, затяжка 275Нм (л200)…
Знятий шків…
Ось такий вильчастий тримач MB990767
> . Утримувач успішно мною особисто випробуваний на дизельномудвигуні 4D56 TD Паджеро Спорт, 4D56 Did L200, на бензиновомудвигуні 6G72 3л. Паджеро Спорт, так само на двох СТО, дуже зручнийу роботі для утримання шківа колінчастого валу
Утримування шківа на 4D56 TD, через проміжні втулки з болтамиМ8…
Утримування шківа при відкручуванні, 4D56TD, Перший шків знятий, але можна першого шківа не знімати, виліт проміжних втулокдостатній для утримання і з першим шківом ... Утримуємо другийголовний шків на 4D56TD, кому як сподобається, можна знімативідразу два шківа, можна по одному ...
як на відкручування його, так і на закручування — ЦЕ НАЙГОЛОВНІШИЙМОМЕНТ ПРИ ЗАМІНІ РЕМНЯ ГРМ…, УВАГА! гемор, я не лякаю, азастерігаю.) будьте дуже обережні. Зусилля на закручування не малі, особливо на Л200, до 275Нм, у нас 170-190Нм, а закрутити треба такяк дає мануал, ось такий утримувач шківа я виготовив згідно зремонтним мануалом Паджеро Спорт…
Великий план…
.
При першій заміні ременя ГРМ своїми руками, вартість власникаповністю відбивається відразу, і у Вас в гаражі залишитьсятримач.
Найдальніші точки на сьогоднішній день куди доїхали власники, це м.Южно-Сахалінськ, Ямало-Ненецький автономний округ м.Салехард, Мурманська обл. М.Полярний, Свердловська обл. М. Єкатеринбург, Ставропольський край м. Новопавловськ, Москва і т.Д. …
" тримач ці навантаження легко витримує. Отже докладний опистримача:довжина - 520мм, ширина пластини -25мм, товщина пластини -10мм. Діаметр отворів для знімних наставок -Ф12, 5мм (наставкиможуть застосовуватися різних конфігурацій і конструкцій). ЗамінаГРМ…
Утримування шківа MB990767 крупним планом…
Процес відкручування шківа к.Вала, затяжка 275Нм (л200)…
Знятий шків…
Ось такий вильчастий тримач MB990767
> . Утримувач успішно мною особисто випробуваний на дизельномудвигуні 4D56 TD Паджеро Спорт, 4D56 Did L200, на бензиновомудвигуні 6G72 3л. Паджеро Спорт, так само на двох СТО, дуже зручнийу роботі для утримання шківа колінчастого валу
Утримування шківа на 4D56 TD, через проміжні втулки з болтамиМ8…
Утримування шківа при відкручуванні, 4D56TD, Перший шків знятий, але можна першого шківа не знімати, виліт проміжних втулокдостатній для утримання і з першим шківом ... Утримуємо другийголовний шків на 4D56TD, кому як сподобається, можна знімативідразу два шківа, можна по одному ...
як на відкручування його, так і на закручування — ЦЕ НАЙГОЛОВНІШИЙМОМЕНТ ПРИ ЗАМІНІ РЕМНЯ ГРМ…, УВАГА! гемор, я не лякаю, азастерігаю.) будьте дуже обережні. Зусилля на закручування не малі, особливо на Л200, до 275Нм, у нас 170-190Нм, а закрутити треба такяк дає мануал, ось такий утримувач шківа я виготовив згідно зремонтним мануалом Паджеро Спорт…
Великий план…
.
При першій заміні ременя ГРМ своїми руками, вартість власникаповністю відбивається відразу, і у Вас в гаражі залишитьсятримач.
Найдальніші точки на сьогоднішній день куди доїхали власники, це м.Южно-Сахалінськ, Ямало-Ненецький автономний округ м.Салехард, Мурманська обл. М.Полярний, Свердловська обл. М. Єкатеринбург, Ставропольський край м. Новопавловськ, Москва і т.Д. …
" тримач ці навантаження легко витримує. Отже докладний опистримача:довжина - 520мм, ширина пластини -25мм, товщина пластини -10мм. Діаметр отворів для знімних наставок -Ф12, 5мм (наставкиможуть застосовуватися різних конфігурацій і конструкцій). ЗамінаГРМ…
Утримування шківа MB990767 крупним планом…
Процес відкручування шківа к.Вала, затяжка 275Нм (л200)…
Знятий шків…
Ось такий вильчастий тримач MB990767
> . Утримувач успішно мною особисто випробуваний на дизельномудвигуні 4D56 TD Паджеро Спорт, 4D56 Did L200, на бензиновомудвигуні 6G72 3л. Паджеро Спорт, так само на двох СТО, дуже зручнийу роботі для утримання шківа колінчастого валу
Утримування шківа на 4D56 TD, через проміжні втулки з болтамиМ8…
Утримування шківа при відкручуванні, 4D56TD, Перший шків знятий, але можна першого шківа не знімати, виліт проміжних втулокдостатній для утримання і з першим шківом ... Утримуємо другийголовний шків на 4D56TD, кому як сподобається, можна знімативідразу два шківа, можна по одному ...
як на відкручування його, так і на закручування — ЦЕ НАЙГОЛОВНІШИЙМОМЕНТ ПРИ ЗАМІНІ РЕМНЯ ГРМ…, УВАГА! гемор, я не лякаю, азастерігаю.) будьте дуже обережні. Зусилля на закручування не малі, особливо на Л200, до 275Нм, у нас 170-190Нм, а закрутити треба такяк дає мануал, ось такий утримувач шківа я виготовив згідно зремонтним мануалом Паджеро Спорт…
Великий план…
.
При першій заміні ременя ГРМ своїми руками, вартість власникаповністю відбивається відразу, і у Вас в гаражі залишитьсятримач.
Найдальніші точки на сьогоднішній день куди доїхали власники, це м.Южно-Сахалінськ, Ямало-Ненецький автономний округ м.Салехард, Мурманська обл. М.Полярний, Свердловська обл. М. Єкатеринбург, Ставропольський край м. Новопавловськ, Москва і т.Д. …
" на бензиновому двигуні 6G72 3л. Паджеро Спорт, так само на двохСТО, дуже зручний у роботі для утримання шківа колінчастоговалу
Утримування шківа на 4D56 TD, через проміжні втулки з болтамиМ8…
Утримування шківа при відкручуванні, 4D56TD, Перший шків знятий, але можна першого шківа не знімати, виліт проміжних втулокдостатній для утримання і з першим шківом ... Утримуємо другийголовний шків на 4D56TD, кому як сподобається, можна знімативідразу два шківа, можна по одному ...
як на відкручування його, так і на закручування — ЦЕ НАЙГОЛОВНІШИЙМОМЕНТ ПРИ ЗАМІНІ РЕМНЯ ГРМ…, УВАГА! гемор, я не лякаю, азастерігаю.) будьте дуже обережні. Зусилля на закручування не малі, особливо на Л200, до 275Нм, у нас 170-190Нм, а закрутити треба такяк дає мануал, ось такий утримувач шківа я виготовив згідно зремонтним мануалом Паджеро Спорт…
Великий план…
.
При першій заміні ременя ГРМ своїми руками, вартість власникаповністю відбивається відразу, і у Вас в гаражі залишитьсятримач.
Найдальніші точки на сьогоднішній день куди доїхали власники, це м.Южно-Сахалінськ, Ямало-Ненецький автономний округ м.Салехард, Мурманська обл. М.Полярний, Свердловська обл. М. Єкатеринбург, Ставропольський край м. Новопавловськ, Москва і т.Д. …
" на бензиновому двигуні 6G72 3л. Паджеро Спорт, так само на двохСТО, дуже зручний у роботі для утримання шківа колінчастоговалу
Утримування шківа на 4D56 TD, через проміжні втулки з болтамиМ8…
Утримування шківа при відкручуванні, 4D56TD, Перший шків знятий, але можна першого шківа не знімати, виліт проміжних втулокдостатній для утримання і з першим шківом ... Утримуємо другийголовний шків на 4D56TD, кому як сподобається, можна знімативідразу два шківа, можна по одному ...
як на відкручування його, так і на закручування — ЦЕ НАЙГОЛОВНІШИЙМОМЕНТ ПРИ ЗАМІНІ РЕМНЯ ГРМ…, УВАГА! гемор, я не лякаю, азастерігаю.) будьте дуже обережні. Зусилля на закручування не малі, особливо на Л200, до 275Нм, у нас 170-190Нм, а закрутити треба такяк дає мануал, ось такий утримувач шківа я виготовив згідно зремонтним мануалом Паджеро Спорт…
Великий план…
.
При першій заміні ременя ГРМ своїми руками, вартість власникаповністю відбивається відразу, і у Вас в гаражі залишитьсятримач.
Найдальніші точки на сьогоднішній день куди доїхали власники, це м.Южно-Сахалінськ, Ямало-Ненецький автономний округ м.Салехард, Мурманська обл. М.Полярний, Свердловська обл. М. Єкатеринбург, Ставропольський край м. Новопавловськ, Москва і т.Д. …
" Ставропольський край м. Новопавловськ, Москва та ін. …
" Ставропольський край м. Новопавловськ, Москва та ін. …






Коментарі19
Я так розумію відповіді на личку щоб у всіх цінник різний був.
цікавить утримувач шківа MB990767
доброго, натрапив на статтю за спеціальним приладом ще актуально?
Доброго дня. Вже не актуально на цей час ...
Хороший інструмент - запорука успіху! Не знаєте випадково які болти для вилки треба для 4G64 підібрати? Там у провідну шестерню, що під шківом, болти закручуються, але дуже маленька там різьблення мало не М6 якщо правильно пам'ятаю. Номер на тримач т...
Дякую автору! Зробив аналогічний ключ. Дуже допоміг у низці питань!
а який розмір червоних пінів? які для розподільних валів. відстань між обідками.
Точно не скажу, в гаражі власник, десь 20-25мм, я і в деяких випадках застосовував звичайні болти, контрив гайками, дуже навіть не погано ...
Здравствуйте.теже цікавить ціна з доставкою в Рязань
Доброго дня. Я теж довго шукав, і ось знайшов. Ось посилання на такий власник, якщо ще шукаєте baza.drom.ru/petrozavodsk ... hi-mb990767-87107469.html
Здрастуйте. Чи актуально ще? Цікавить з доставкою в Тулу.
Здрастуйте. Всі зусилля зараз на посилені пружини зроблено, у планах поки що немає ...
Діліться радіусом вигину будь ласка. Буду робити сам.
Здрастуйте. Ось посилання baza.drom.ru/petrozavodsk…la-mb990767-87106763.html
Зрозуміло. Шкода, річ потрібна. Ну якось викручуватися. Може місцевий хто візьметься.
Добрий день! Питання те саме, що й у всіх. Цікавить вартість ключика і доставка в РФ?
Здрастуйте. Поки всі зусилля зроблено на посилені пружини…
Здрастуйте! Скільки коштує власник шківа?
Добрий день! Скільки коштує такий ключ до Москви?
