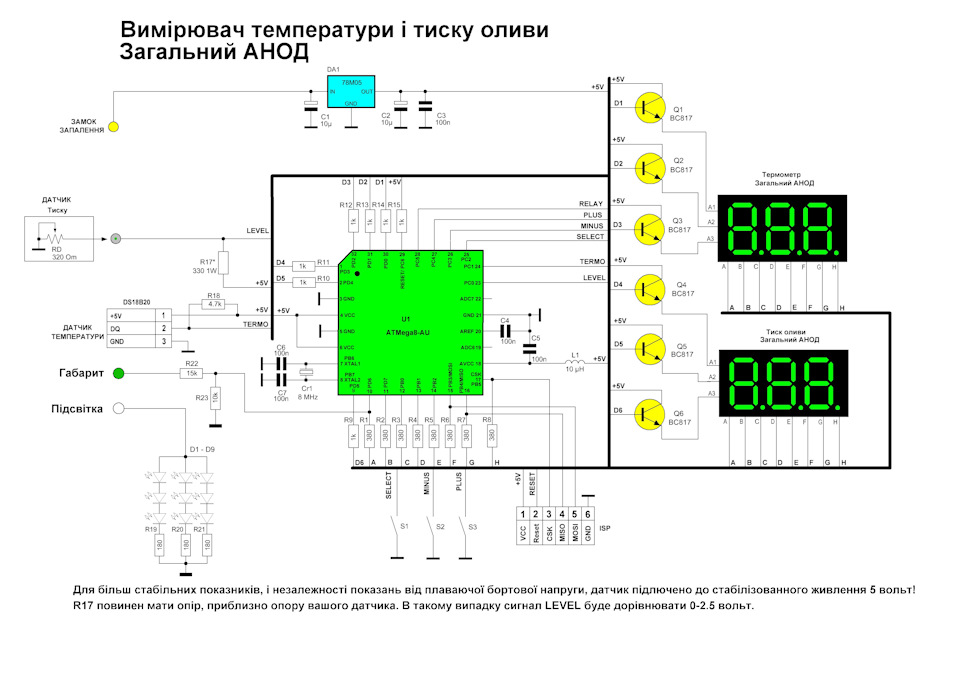

Це покажчик тиску масла та термометр. Покажчик тиску може працюватиз будь-яким датчиком працюючого на принципі зміни опору при змінітиску, він має широкі можливості налаштування. > Схема
1.Функції.
— Термометр Діапазон вимірюваних температур -55 ÷ 125°С.1°С Якщо температура досягла максимальної, показникитемператури блимають із частотою 1 Гц.У разі помилки датчикана індикатор виводяться прочерки.
— Вимірник тиску Діапазон вимірювання тиску 0, 0 ÷ 6, 0 Післяцифр символ Р Ці цифри можете сприймати як завгодно ватмосферах або барах. Калібрування датчика Можливість встановленнявеличини усереднення показань Сигналізація зниження тиску післяцифр блимає символ A. (аВАРІЯ)
— Управління яскравістю індикатора. При включенні габаритних вогнівяскравість індикатора зменшується до заданої величини.
— Використання енергонезалежної пам'яті мікроконтролера длязбереження налаштувань при відключенні живлення. Все це можнавідкалібрувати та виставити в меню пристрою.
2. Налаштування. (без 100-200 … грам нерозібратися! )
2.1. При включенні живлення пристрій в основному режимі. Післятестування індикатора та заставки на індикатор виводитьсятемпература та тиск олії.
2.2. Натисканням кнопки SELECT вибирається параметр дляналаштування. По черзі доступні для встановлення:мінімальний тиск. (при якому блимає індикатор А аварія). На верхньомуіндикаторі (індикатор температури) символи PA. Діапазонустановки 0, 1 ÷ 6, 0. За промовчанням 1, 0;
— максимальна температура. У верхньому індикаторі (індикатортемператури) символи t A. Діапазон установки 1÷125°С.За умовчанням 100°С;
— величина усереднення показників рівня. У верхньому індикаторі (індикатор температури) символ r. Діапазон установки 0 ÷99 (що вище величина, тим більше усереднення). За промовчанням2;
— яскравість індикатора при включенні габаритів. У верхньомуіндикаторі (індикатор температури) символ b. Діапазонустановки
1 ÷ 100. За промовчанням 50.
2.2.1. Налаштування запишуться в пам'ять через 10 сік відостаннього натискання на кнопки.
2.3. Режим калібрування показань тиску.
2.3.1. Калібрування механічним контрольним манометром. (підключаємопаралельно)
Вхід у режим калібрування утриманням кнопки SET більше5 сек. У верхньому індикаторі (індикатор температури)відображається тиск, що встановлюється. У нижньому – напруга здатчика для даного тиску. Перша точка:При вимкненому двигуніставимо тиск 0. Далі по контрольному манометру калібруємоінші точки. Якщо обрана точка не відкалібрована — на індикаторіпрочерки.
Для зміни встановленої напруги необхідно коротким натисканням накнопку SET перейти на нижній індикатор (миготіння) такнопками PLUS/MINUS< /b> відкоригувати значення напруги длявибраного тиску.
Щоб видалити калібрування для вибраної точки потрібно ще разнатиснути на SET. У нижньому індикаторі будуть символи rSt.Натискання на PLUS або MINUS видалить дані про калібрування.
Якщо якісь точки налаштування були пропущені — програма зробитьрозрахунок, виходячи з припущення, що між двома сусідніми точкамизалежність тиск-напруга лінійна.
Напруга від точки до точки повинна змінюватися за спаданням. Якщоця умова не дотримується, замість тиску на індикатор будевиводитись повідомлення про помилку — символ E та номер точки, калібрування якої є некоректним. Якщо програма знайшла менше 2-хкалібрувальних точок, на дисплей виводиться код помилки E99.
Вихід із режиму налаштувань тривалим натисканням на кнопку SELECT (більше 5 сек) або через 10 після останнього натискання накнопки.
Архів з файлами (схема, можлива плата, прошивка і т.Д.) знаходятьсяв архіві. Його можна завантажити на сайті.
"
Для зміни встановленої напруги необхідно коротким натисканням накнопку SET перейти на нижній індикатор (миготіння) такнопками PLUS/MINUS відкоригувати значення напруги длявибраного тиску.
Щоб видалити калібрування для вибраної точки, потрібно ще разнатиснути на SET. У нижньому індикаторі будуть символиrSt. Натискання на PLUS або MINUS видалитьдані про калібрування.
Якщо якісь точки налаштування були пропущені — програма зробитьрозрахунок, виходячи з припущення, що між двома сусідніми точкамизалежність тиск-напруга лінійна.
Напруга від точки до точки повинна змінюватися за спаданням. Якщоця умова не дотримується, замість тиску на індикатор будевиводитись повідомлення про помилку — символ E та номерточки, калібрування якої є некоректним. Якщо програма знайшла менше2-х калібрувальних точок, на дисплей виводиться код помилкиE99.
Вихід із режиму налаштувань тривалим натисканням на кнопку SELECT (більше 5 сек) або через 10 після останнього натискання накнопки.
Архів з файлами (схема, можлива плата, прошивка і т.Д.) знаходятьсяв архіві. Його можна завантажити на сайті.
"
Для зміни встановленої напруги необхідно коротким натисканням накнопку SET перейти на нижній індикатор (миготіння) такнопками PLUS/MINUS відкоригувати значення напруги длявибраного тиску.
Щоб видалити калібрування для вибраної точки, потрібно ще разнатиснути на SET. У нижньому індикаторі будуть символиrSt. Натискання на PLUS або MINUS видалитьдані про калібрування.
Якщо якісь точки налаштування були пропущені — програма зробитьрозрахунок, виходячи з припущення, що між двома сусідніми точкамизалежність тиск-напруга лінійна.
Напруга від точки до точки повинна змінюватися за спаданням. Якщоця умова не дотримується, замість тиску на індикатор будевиводитись повідомлення про помилку — символ E та номерточки, калібрування якої є некоректним. Якщо програма знайшла менше2-х калібрувальних точок, на дисплей виводиться код помилкиE99.
Вихід із режиму налаштувань тривалим натисканням на кнопку SELECT (більше 5 сек) або через 10 після останнього натискання накнопки.
Архів з файлами (схема, можлива плата, прошивка і т.Д.) знаходятьсяв архіві. Його можна завантажити на сайті.
