Ось давно хотів відсканувати книгу і принципову схему NISSAN B11 іN12 (книга дісталася від старого господаря в дуже непривабливомувигляді) та якість друку дуже погана, мабуть підпільна друкарня., підправив, почистив аркуші схеми та всієї книги!
Книгу знайдете тут же в моєму бортжурналі.
І ось, що вийшло.
< /
Схеми у великому форматі нижче за посиланням, синім кольором!

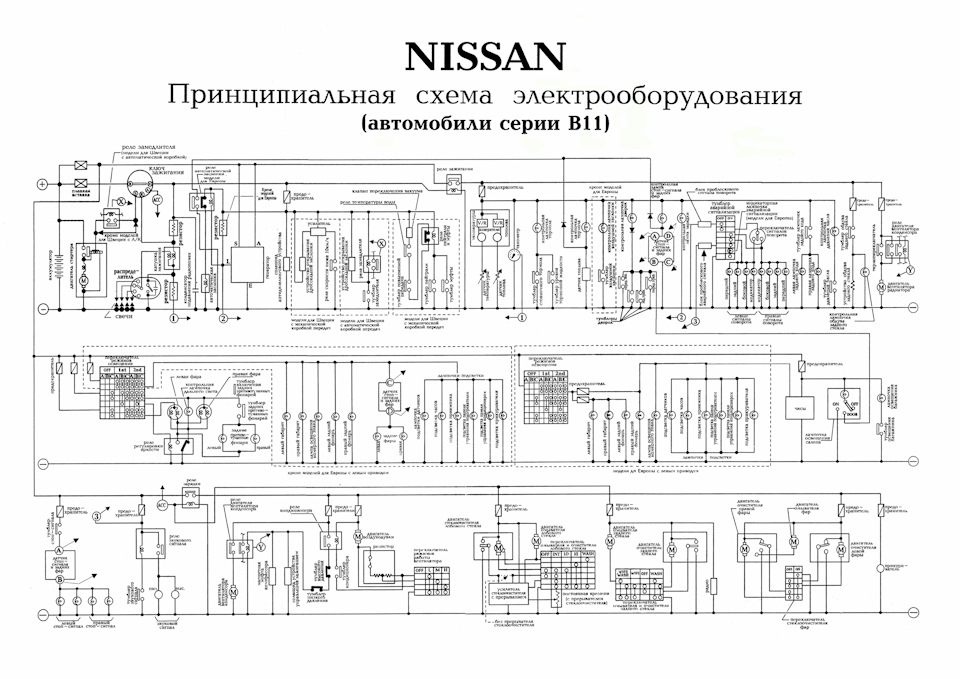

Скан відредагованої схеми B11

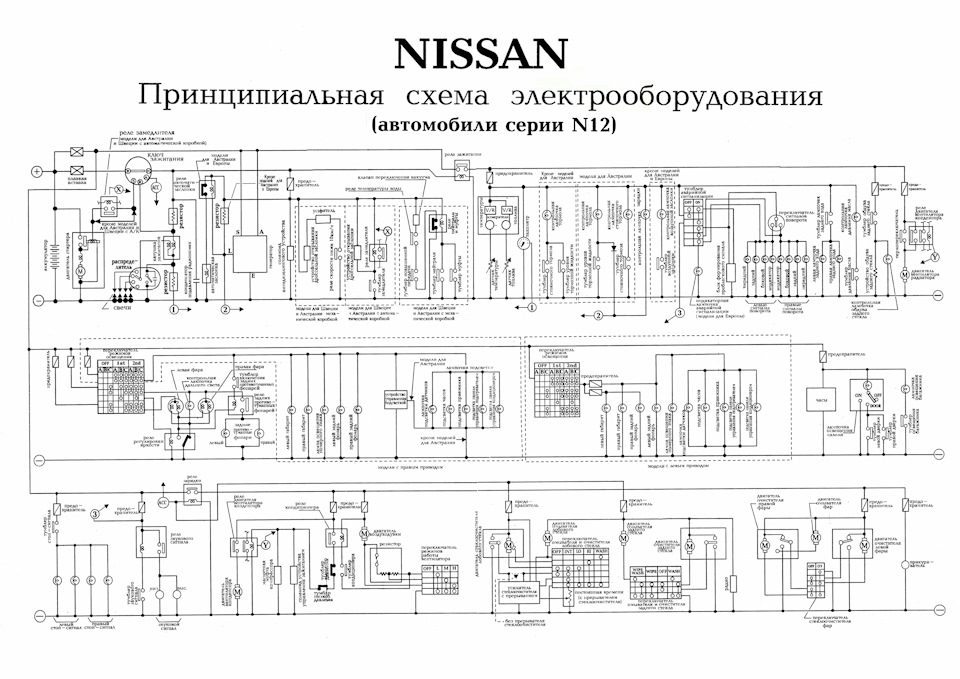

Скан відредагованої схеми N12

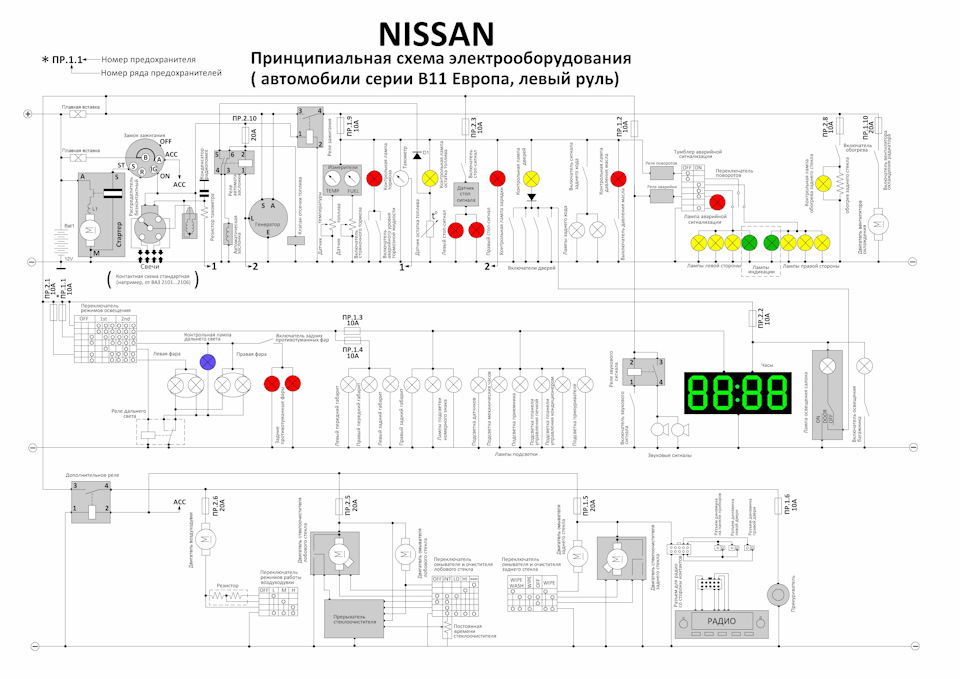

< Далі для кращої читальності перемалював схему під свійавтомобіль, виключивши зайве. Схема безпосередньо моєї модифікаціїВеликий формат А3 тут br>
Коментарі6
У мене з лівого боку (ліве кермо) з боку біля фари під пластиковим захистом.
Доброго дня, не могли б ви підказати де шукати реле сигналу в салоні?
Дякую величезне за схеми!
Дякуємо за скан книги!
У статті є посилання на великий формат, я його оновив!
Доброго дня, можете викласти електро схему B11 у великому форматі?
