Ще один комерційний проект щитка приладів Nissan Primera P10

Невелика перед історія! Приблизно пів року тому я отримаєзамовлення на виготовлення щитка приладів для Nissan Primera P10.Після листування та погодження ціни та передачі мені для переробкиоригінального щитка приладів, був розпочато цей проект Булирозроблені та виготовлені друковані плати приладів для цьогощитка.Після складання та запуску тахометра, фото приладу та йогопримірка в корпус щитка були направлені замовнику.Тут все іпочалося! Йому не сподобався колір індикаторів та світлодіодів, хочапри листуванні я показував як будуть виглядати прилади! Дававпосилання на відео мого щитка. Так як індикаторів іншого кольору яне мав (яскраві індикатори на АЛІ треба брати десяткам а яскравісвітлодіоди тисячу мінімум, звичайні погано видно в яскравий день).Для одного проекту я не замовлятиму! на той момент (мабуть і зараз)таких НІ! .. Після кількох переписок я відмовився щось далі робити івіддав йому його оригінальний щиток.Минуло трохи часу і на ОЛХпобачив оголошення про продаж щитка приладів для Nissan PrimeraP10. Порівняно з іншими, ціна була невелика (з пересиланнямобійшовся 300 гр.) вирішив придбати та доопрацювати цей проект дологічного кінця. Як правило довелося трохи допрацьовувати корпус (де підрізати, щось прибрати). Щоб менше було втручань у ріднупроводку для підключення приладів, було вирішено викинути ріднуплату з плівки і зробити нову плату під рідні роз'єми та роз'ємипідключення моїх приладів. Знову розробка плати та її виготовленняна ЧПУ. Для керування годинником та спідометром використано отворита кнопки оригінального щитка. Єдине, тому що у мене немає ріднихроз'ємів, я не можу приміряти роз'єми, хоча всі розміри булидотримані як у рідній платі.
Тепер цей щиток продається. Оголошення є на OLX.(www.olx.ua/obyavlenie/pro…-primera-p10-idFZri1.html ) У комплектісам щиток + кнопки управління бакометром (їх можна приклеїти десьпід панеллю. Вони тільки для калібрування і далі невикористовуються) + датчик температури з проводкою (його слідвставити в рідний датчик температури і залити епоксидною смолою, розвальцювавши і викинувши рідні потрухи) як це зробити дивись фотоі змінний резистор для регулювання яскравості підсвічування привключенні габаритів. Дані приладів на моєму сайтіbaa527.wixsite.com/bogdan. Розділи "спідометр — одометр +Квазі-аналогова шкала і ще дещо."/ "квазі-аналоговий тахометр іззатримкою піків"/ "показник палива, температури на ATMega8"

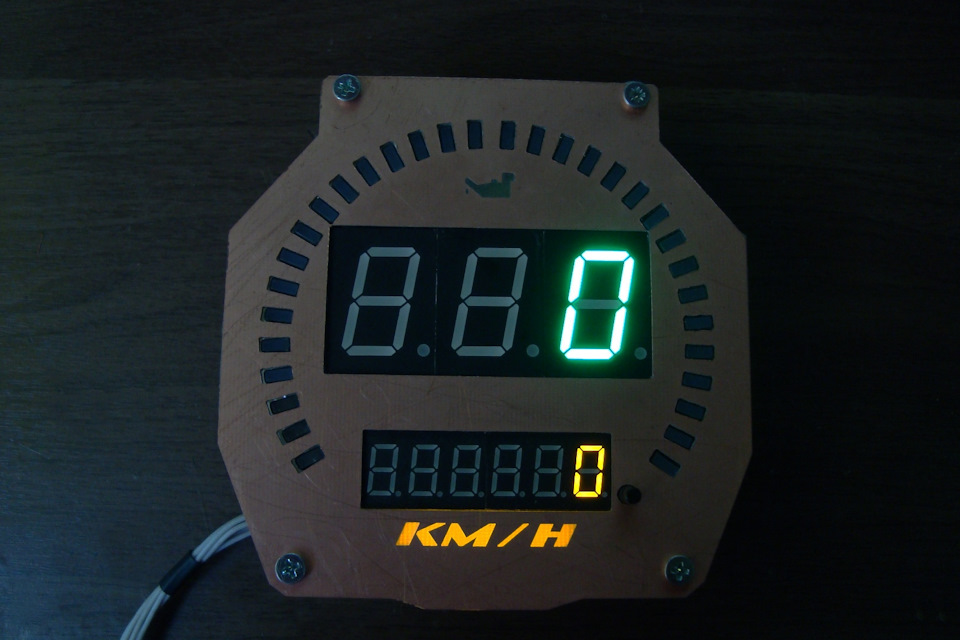

Спідометр-одометр

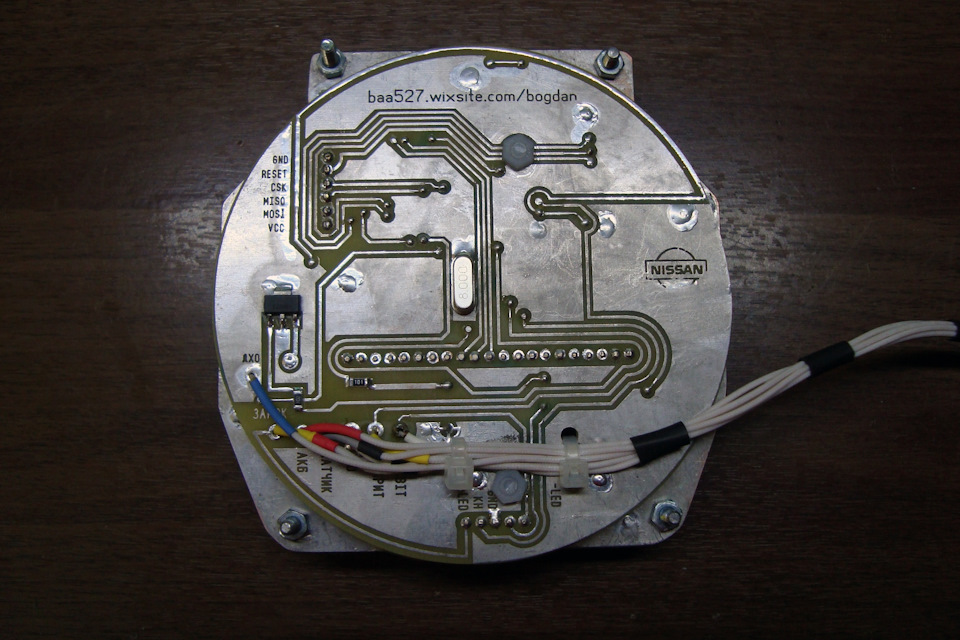

Спідометр-одометр зворотний бік

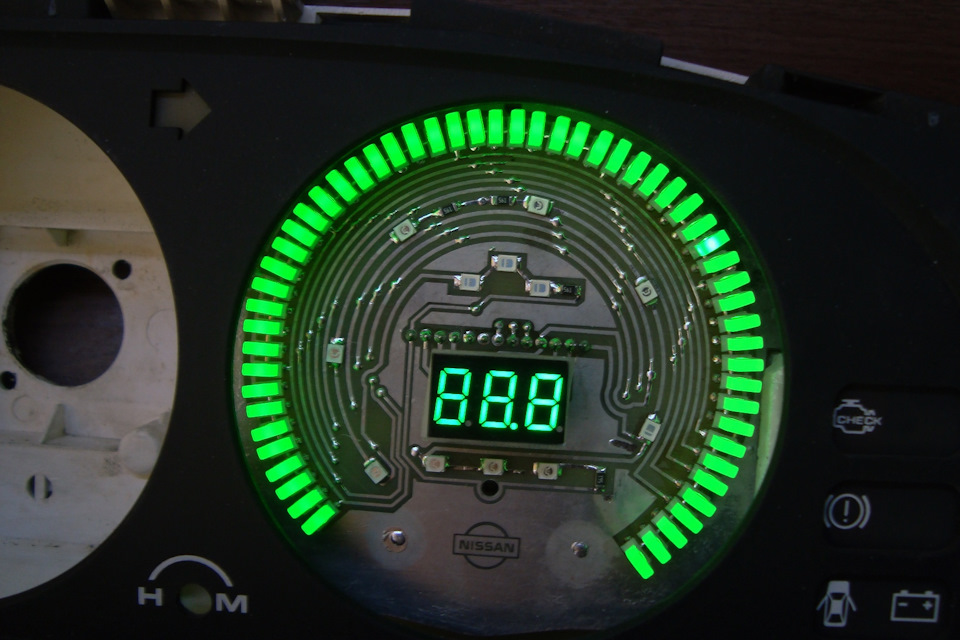

Тахометр

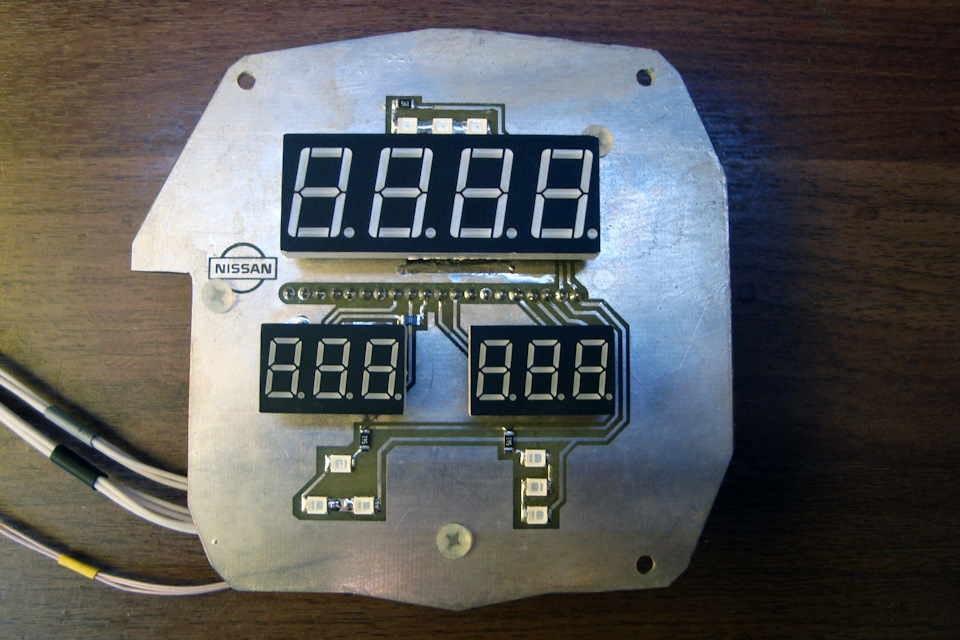

Бакометр + годинник

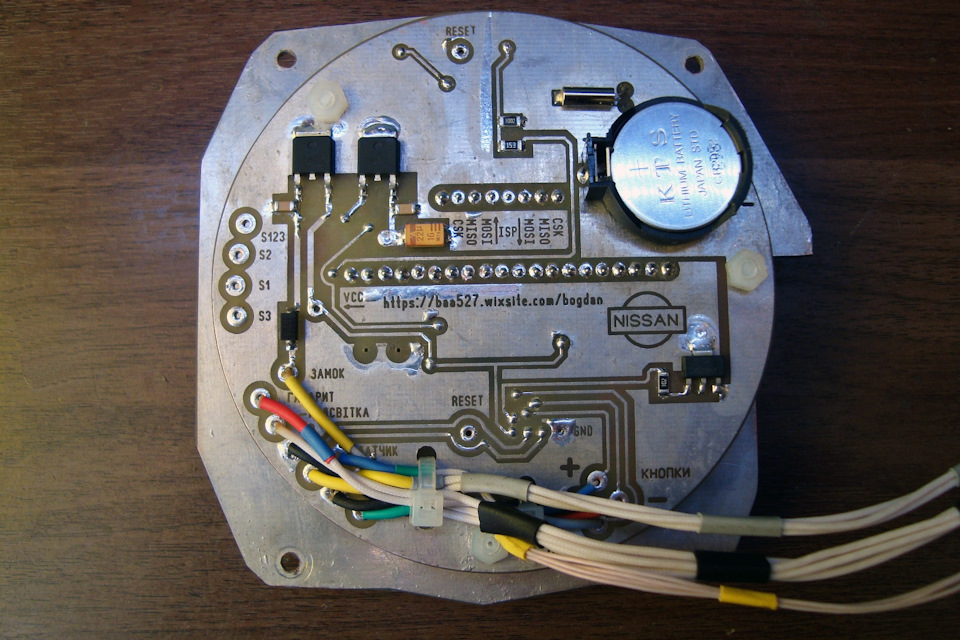

Бакометр + годинник зворотній бік
Щиток у зборі
Запуск
Робота
Задня частина з новою платою підключення і що куди< Як зробитидатчик температури. Кнопки управління.
Сам датчик температури з герметичним роз'ємом, для від'єднання, якщо знадобиться.
