Годинник для Авто.

Робивши цифровий щиток для свого NISSAN SUNNY, зокрема покажчикрівня палива та температури з термостатом на одномумікроконтролері, помітив багато порожнього місця на даному приладі.До цього стояв прилад на трьох різних контролерах, третій -вимірювач тиску масла, і того три індикатори.У новому приладі тискмасла не передбачено, тому що зрозумів воно не дуже потрібно.Длязаповнення порожнечі вирішив впхнути туди годинник.На просторахінтернету нічого придатного не знайшов.

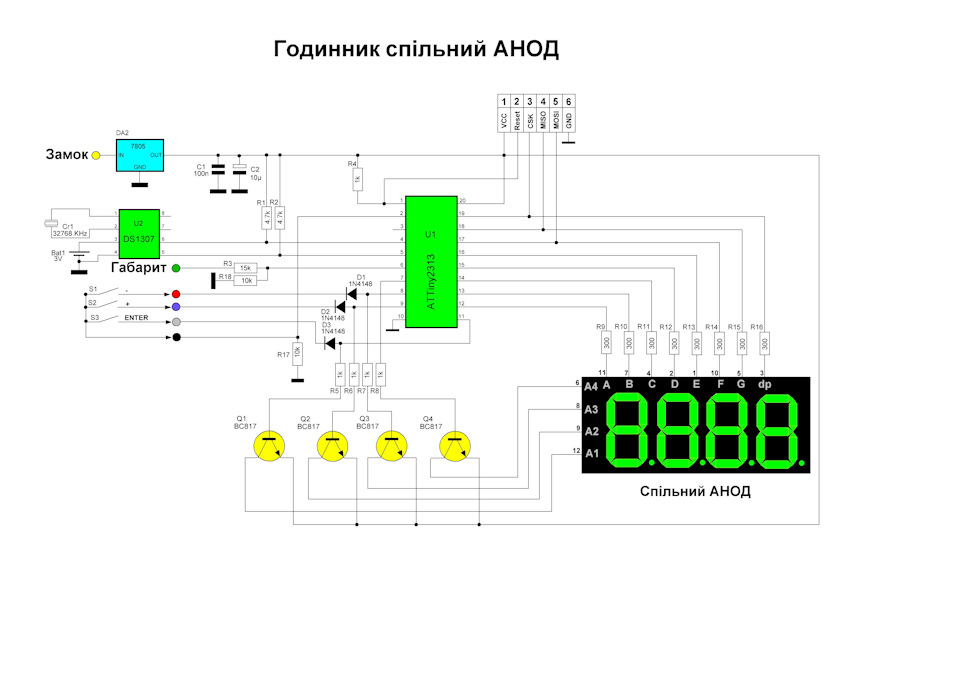

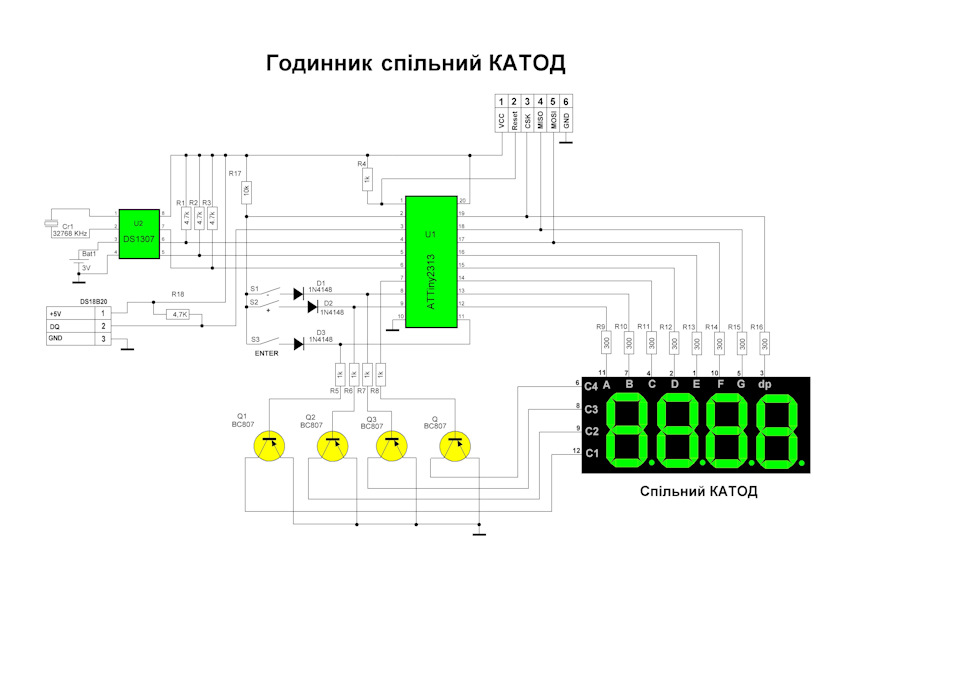

Критерій був такий:простота, мінімалізм і найголовніше не залежативід бортової мережі (не скидати дані при тривалому відключенніакумулятора) і функція зменшення яскравості при включеннігабаритів, щоб зв'язати цю функцію з іншими приладами! була така, іпопросив Шановного "Soir" написати прошивку. Ось схема цьогогодинника. Прошивки схеми для спільного "анода" і "катода" вархіві. Загальна плата для приладу, і взагалі ця справаіндивідуальна і плата її розміри та конфігурація залежать від місцявстановлення та розміру індикаторів. Схема із загальним АнодомСхема із загальним Катодом >
Архів з файлами можна завантажити на моєму сайті
Опис роботи.
Формат відображення часу 24-х вартовий .
Незначний 0 у годиннику гаситься.
Щодобова цифрова корекція часу ±25 сек.
Керування яскравістю індикатора. При включенні габаритів, яскравість індикатора знижується до заданої в налаштуванняхвеличини. .
Настроюваний параметр блимає.
При утриманні натиснутими кнопок PLUS/MINUS проводитьсяприскорене налаштування.
Параметри вибираються по колу, натисканням на кнопкуENTER.
– хвилини;
– годинник;
– секунди. Кнопкою PLUS або MINUS секунди скидаютьсяв 0;
– величина щодобової корекції часу. У старшому розряді символ«c». Діапазон встановлення ±25 сек. За промовчанням0 сек.
- яскравість індикатора при включенні габаритів. У старшому розрядісимвол «b». Діапазон установки 0÷99%. За промовчанням50%.
– основний режим відображення часу.
Через 10 сік від останнього натискання на кнопкиналаштування записуються в пам'ять, годинник переходить навідображення часу.
