Колись давно, коли я отримав у подарунок від своїх співробітниківнавігатор, вирішив провід харчування до нього прокласти так, щобдроти не висіли над торпедою.Щоб би все було заховано підобшивкою.
У коробці блоку запобіжників я зробив врізку до проводу живленняосвітлення салону.Чому? Річ у тому, що харчування на ньому постійно12В і це дозволить користуватися навігатором, навіть коливідключено запалення.
Провід до додаткового прикурювача завів у салон з тієї ж коробкиблоку запобіжників і прикріпив сам прикурювач до пластмасовоїобшивки салону зліва від рульової колонки.

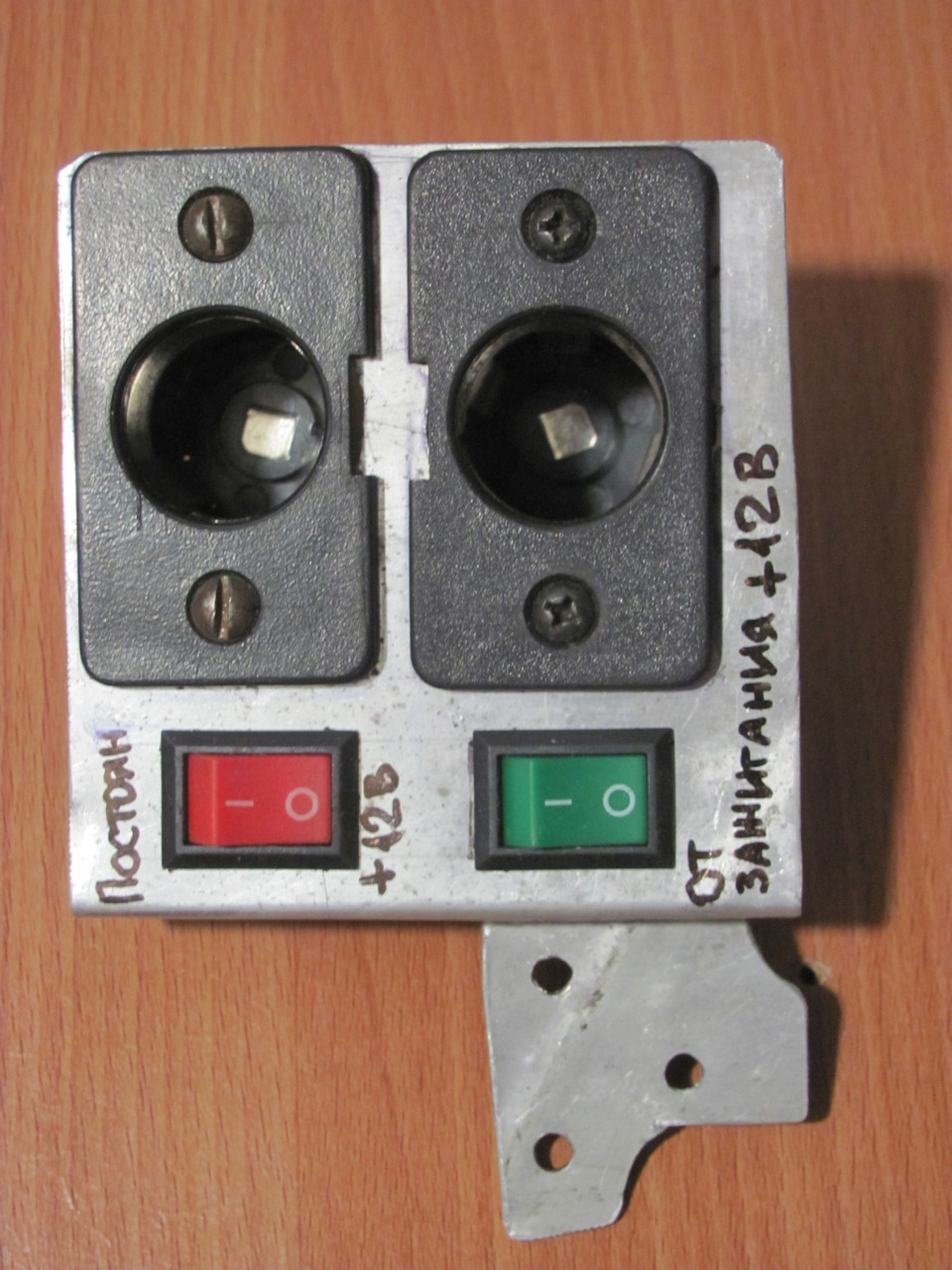

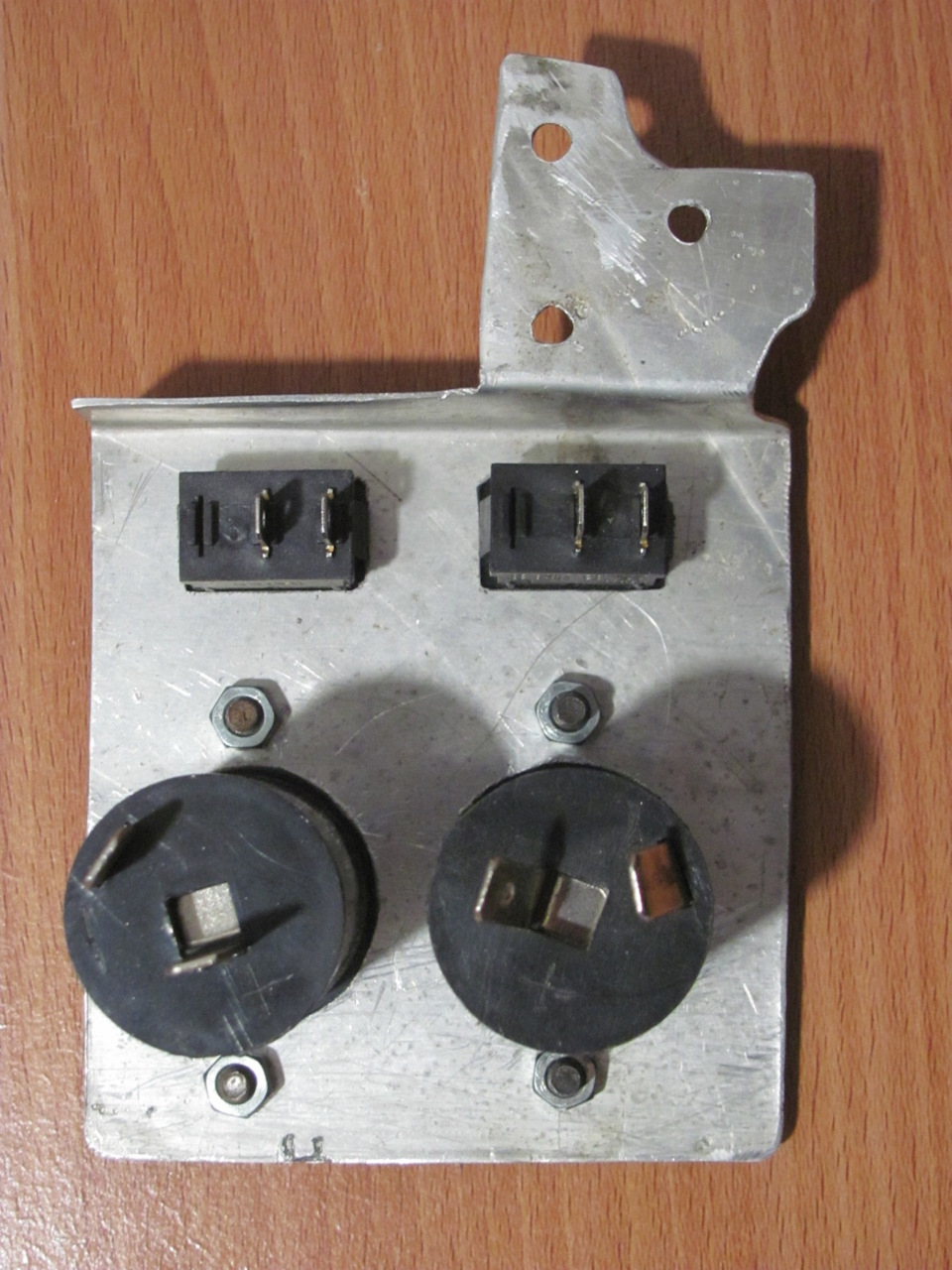

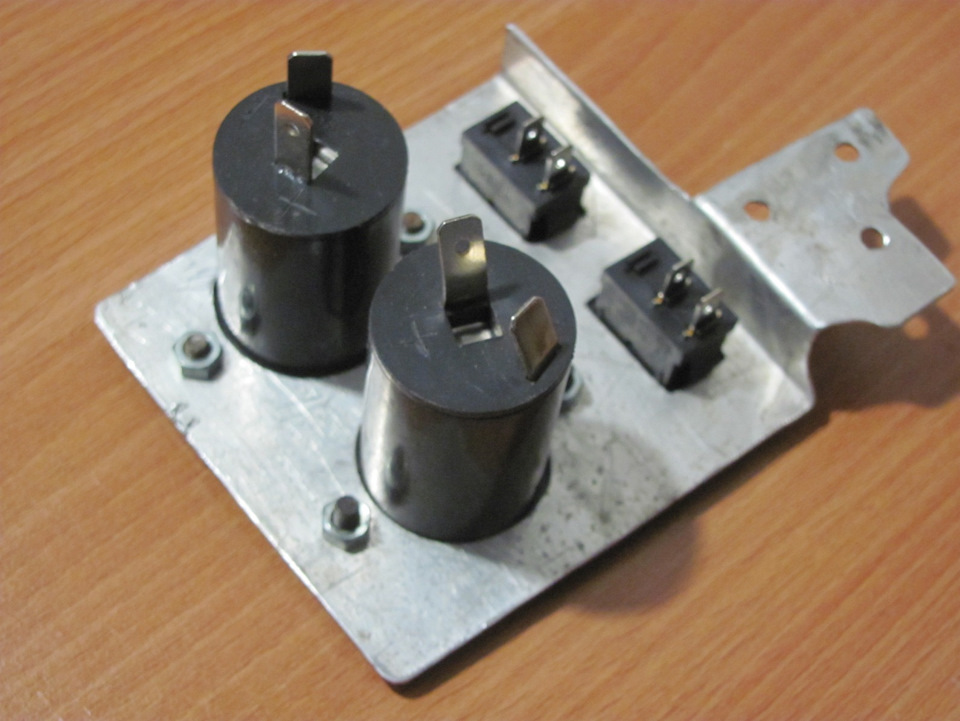

Незручністю такої конструкції було те, що блок живлення навігаторабув постійно увімкнений, щоб відключити, необхідно було вставати наколіна і витягувати його з гнізда прикурювача. Вже два блокиживлення (реєстратора та навігатора). Тому вирішив не полінуватисяі зробити колодку кріплення гнізд для двох прикурювачів. Місцю, куди він кріпитиметься. Щоб не морочитися в розмірі отвору взяв іпросто обвів маркером 1-но гривневу монету. Просвердлити алюмінійне склало особливих труднощів, а підганяв до потрібного розміру вженапилком. Прямокутні отвори під вимикач робив мініграверомабразивними кружками. Живлення прикурювача з постійною напругоюбуло від попереднього прикурювача.
> А ось для живлення реєстратора завів новий провід.

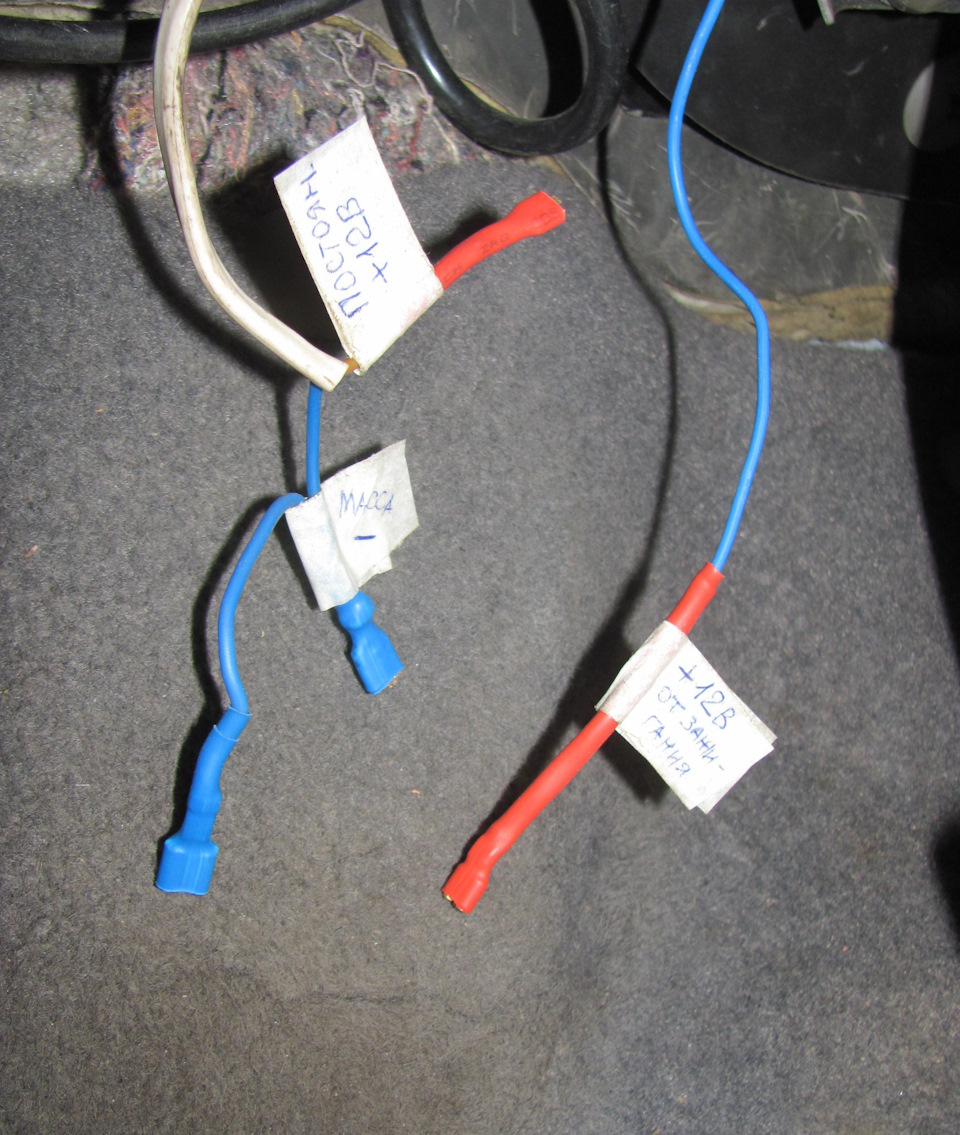

Харчування прикурювача. Посадив його за схемою на вільнийзапобіжник №27. Реєстратор вмикатиметься лише при включеномузапалюванні. Клеми підключення позначив синьою та червоноютермоусадкою, тому що не було під рукою різнокольорових дротів.
Підключене живлення

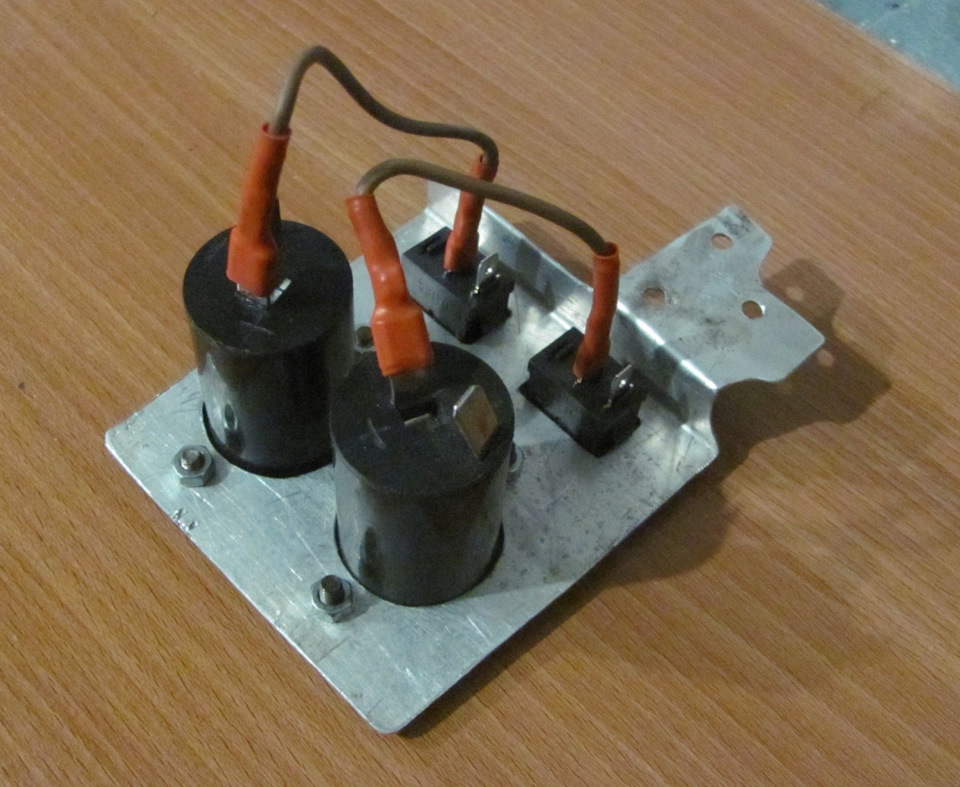

Так так і зручніше.
Прикурювачі встановлені на місце.
Вимикачі поставив, щоб можна було будь-якої миті вимкнутинепотрібний прилад.
Підключені споживачі
> Начебто все добре. Але…
При включенні реєстратора у автомагнітоли починаються дуженеприємні шуми. Ці перешкоди утворює імпульсний блок живленняреєстратора. Небагато покопавшись в інтернеті, я вирішив підключитиреєстратор від прикурювача через старенький FM трансмітер з виходомна USB. Купив кабель USB-Mini USB 1, 8 м, і трохи подовживши йогочерез подовжувач USB, підключив реєстратор. Результат – відсутністьперешкод та спокійне прослуховування радіо!
Тепер працює реєстратор,
Підключений реєстратор
коли необхідно навігатор, звучить приємна музика в дорозі, проводиживлення не псують інтер'єр в машині і прикурювач салону вільний (про всяк випадок).
Усім удачі!
