|6| Діагностика ELM327 v1.5. Успіх по bluetooth на андроїд смартфоні.

Напевно, як і багатьох власників, у мене було величезне бажанняпідключитися до мізків автомобіля і глянути. Що там твориться 😁
промазав ... 🤦‍♂️
Як приїхала діагностика відразу зрозумів що замовив не те. 5.

Всі фото нижче зроблені вже з правильною версією ELM327 v1.5.

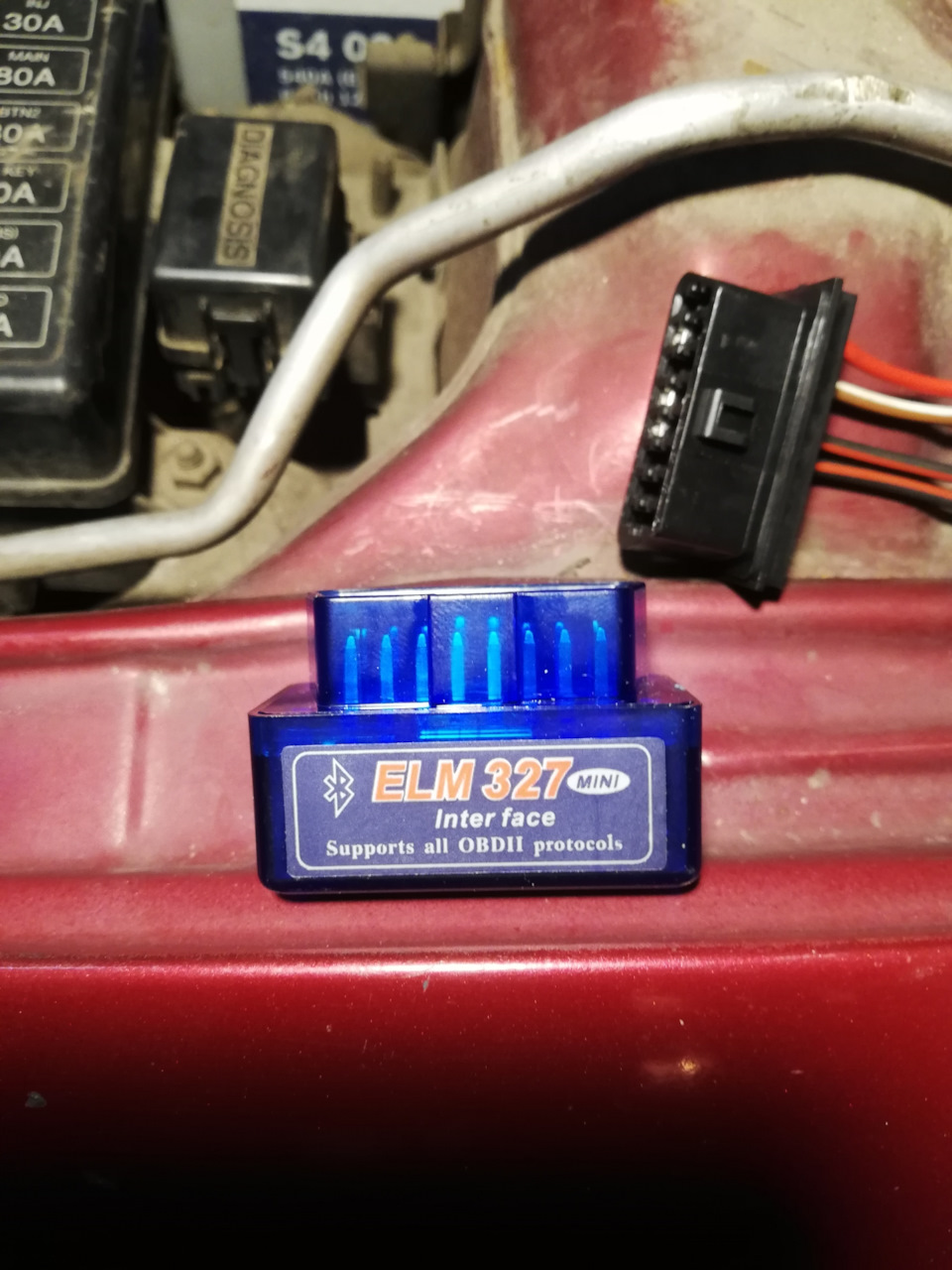

⬆️ELM327 v1.5.⬆️
⬆️Дві плати всередині добре видні.
Блін, місяць чекав і промах. Спробувати.
Разом з діагностикою замовляв відразу і колодку OBD II.
Зібрав колодку, підключив, скачав кілька безкоштовних програм ірезультат не задовільний 😞
Єдина програма яка корректно підключилася до ELM327 v2.1 цеCarScanner.
До діагностики підключилася а до машини немає. Ну ок, думаю.Порушив простори всесвітньої павутини знайшов правильну діагностикуELM327 v1.5 ну і на Всевишньому Алі замовив її)
Посилання я залишу наприкінці статті. Діагностикою ELM327 v2.1прочитав абсолютно все програмою CarScanner. Але це не в нашомувипадку!
І так.

Для успішного підключення через блютуз з телефону нам треба:
1. Mazda 323f ba (у моєму випадку мотор 1.5, 1996 р., за іншімотори і роки не можу сказати точно)
2. Діагностика ELM327 v1.5 (з двома платами всередині)
3. Колодка OBD II для діагностики.
4. Андроїд смартфон.
5. Терпіння.
6. І єдина програма яка успішно вважала мої мізки FORscan Lite (нажаль вона платна). Відразу скажу що вийшло не з першого разу томуякщо щось не вийшло не вішайте відразу нос.
Нижче розповім як у мене наступного дня успішно вдалося підключитиз першого разу.

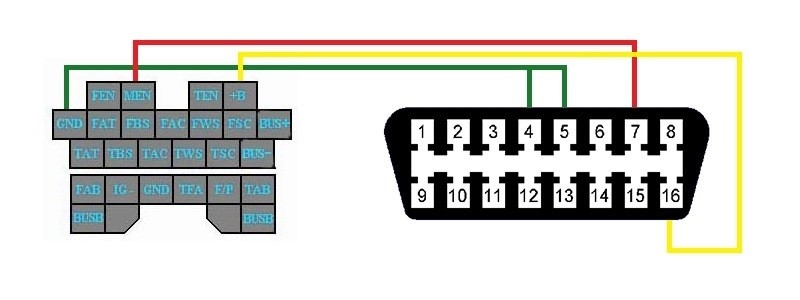

На цей момент у мене на телефоні вже завантажена платна версіяпрограми FORscan Lite. Ще додам від себе, якщо раптом ви купите цюпрограму і у вас все рівно не вийде підключиться, то не треба вмене кидати помідори та інші підручні предмети . — Збирав колодкуза цією схемою./p>
Знайшов її в інших добрих людей 😄

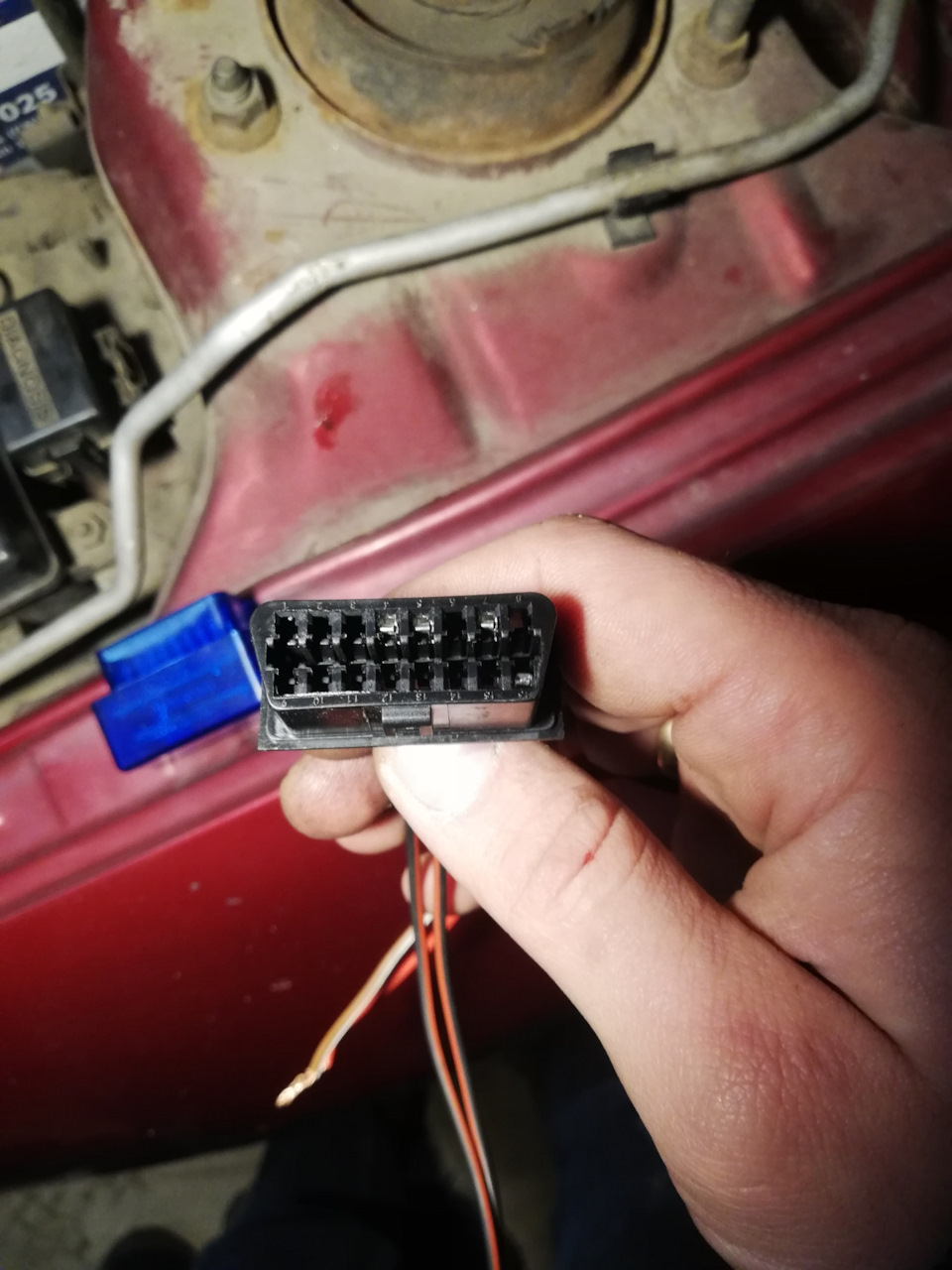

⬆️Колодка виглядає ось так⬆️

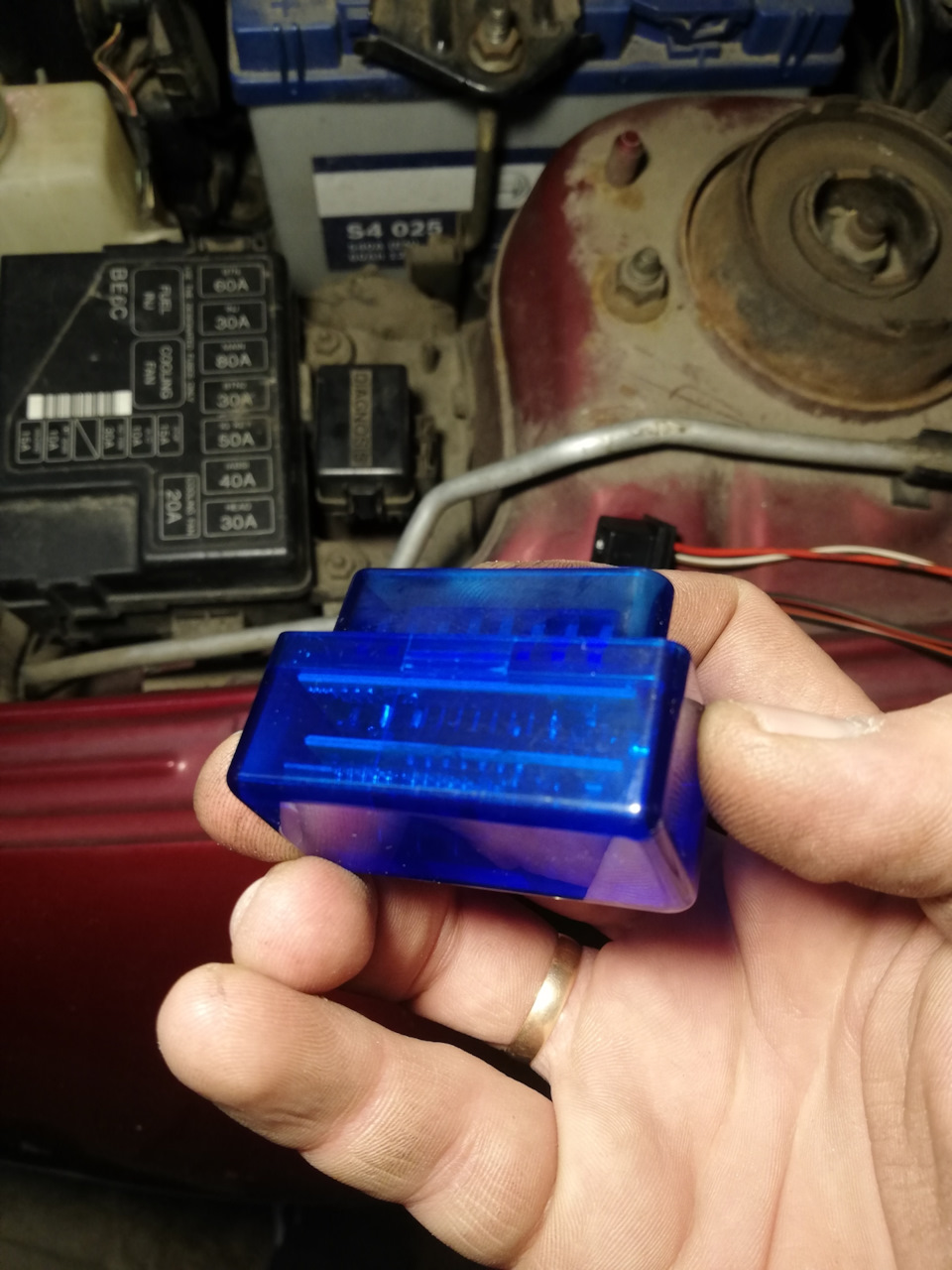

⬆️Колодка з діагностикою ⬆️

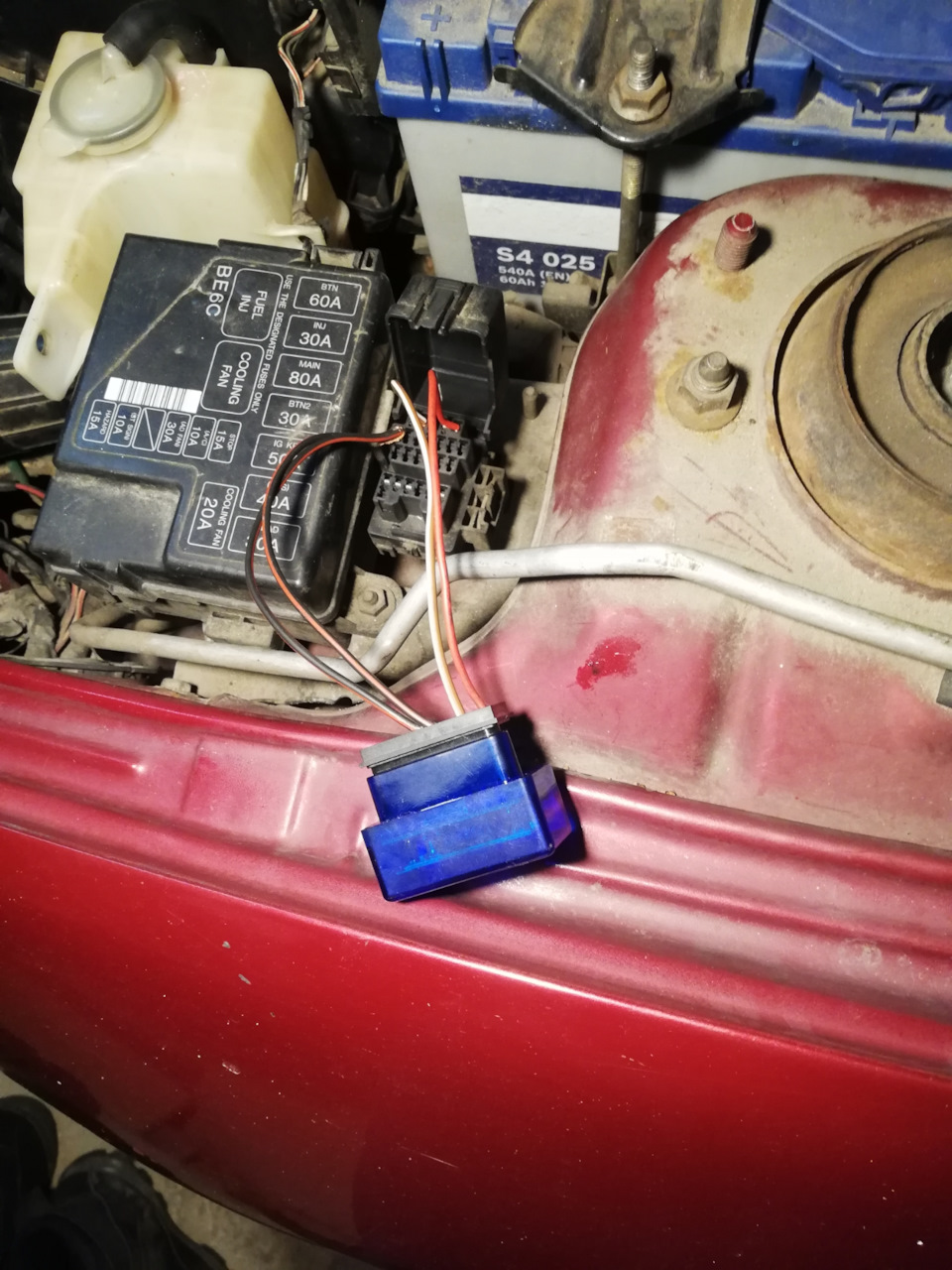

⬆️Як виглядає підключення⬆️
⬆️Як виглядає підключення⬆️ - Далі заводжу авто. Індикатори надіагностиці почали моргати.

— Беру телефон до рук і заходжу в налаштування bluetooth.

— Там знаходжу діагностику. У мене її було підписано OBD II.Роблю сполучення з телефоном. Там попросило пароль, зазвичай це1234. — Потім зайшов у програму FORscan Lite і в налаштуванняхвибираю адаптер OBD II.

— В основному меню натискаю штекер розетки і вуаля пішлопідключення до машини) Після цього можна зайти в журнал іподивитися лог процесів які виконувала програма. Там і має бутинаписано про ушпешне підключення до авто. Так виглядає успішнепідключення в журналі. Далі зайшов у меню приладів і відкривперелік датчиків. ⬇️

— Відзначив усі датчики в цьому списку і почав зчитуванняінформації з них і побачив таку картину. Запчастини нафото:01601100

— Також показання датчиків списком. ⬇️

— Також показання датчиків графіками. >
— Ну і наприкінці помилки. 1 Помилка.

На даний момент я ще не розбирався що де і коли але швидше за всенесправний лямбда і клапан егр. Але з цим належить щерозібратися.

Клацав я програму десь годину і набралася ціла купа питань.
Але насправді я дуже задоволений цим досвідом і результатом вцілому)
Сподіваюся мій досвід допоможе і вам)
