Всім привіт, власне катаю на них майже все літо, і відразу не писав тому що хотілося поспостерігати за їх роботою. За цей час багато лісових вилазок було, і пару покатушек з друзями по гористій і складній місцевості.Стійка показала себе відмінно, міцності вистачає, якщо перетнутися якщо стравиться до 1 можна нормально валити, каяба справляється з 31 "колесами. По артикуляції ходу вийшли 175мм на стійці, це приблизно під 200мм на колесі, кути приводів виходять звичайно ульотні, але машина не для змагань а подорожей і неспішних покатушок по лютих @бенях, ну і подивимося як житимуть).
Ну і по компонентам, ні чого супер дорогого, все досить доступно і просто у виготовленні, зварюванням займався сам токарку гальваніку і лазер замовляв. c1">ПружинаLesjofors 4056807:
прут - 15мм;
зовнішній д. - 116мм;
довжина - 460мм.,
Lesjofors 4056807
br/>
д. Корпуси - 46мм;
д. Штока - 25мм;
хід штока - 195мм;
різьба на штоку - М15;
шийка під опорник - 17мм.

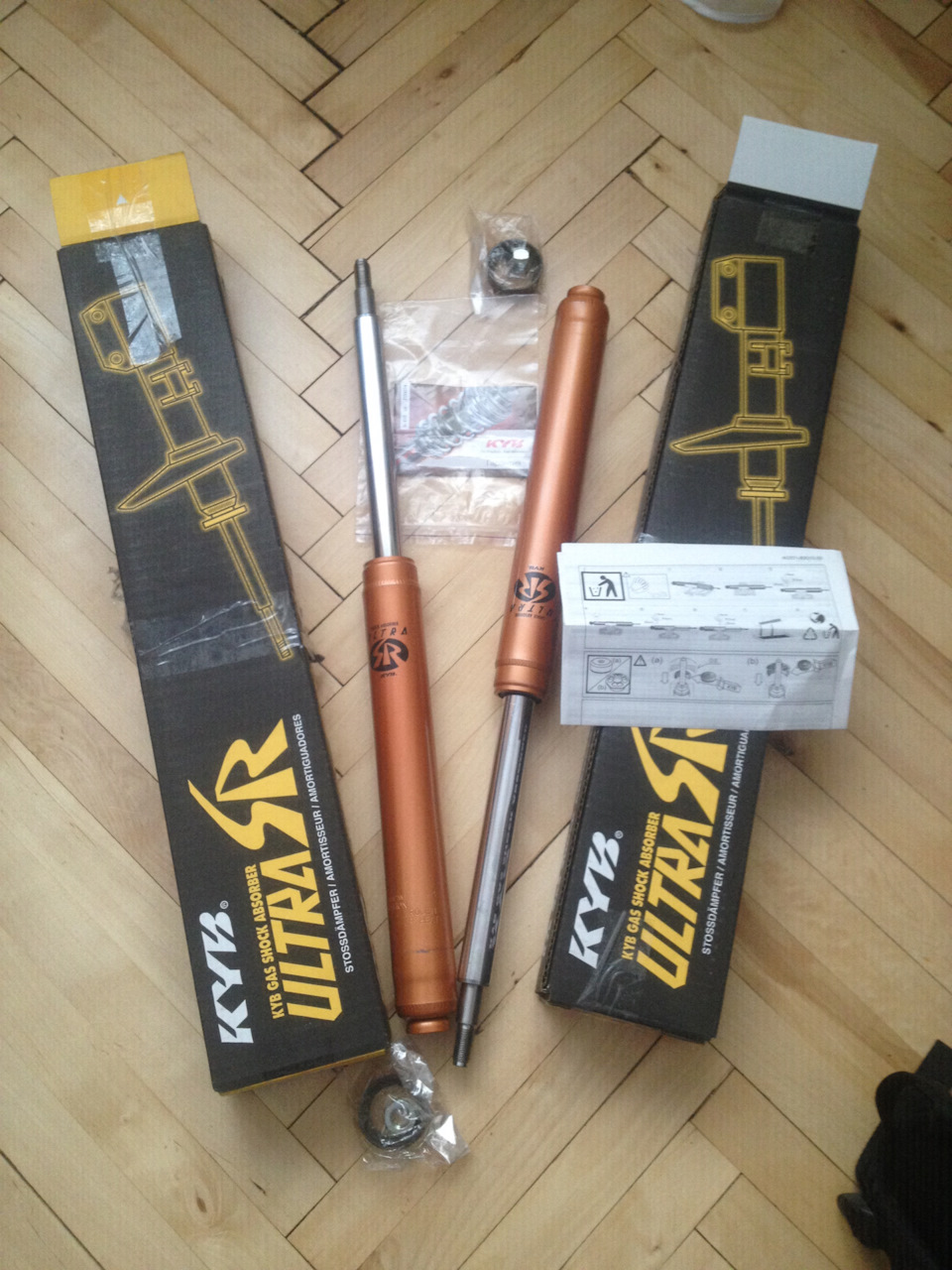

Kayaba UltraSR 376001

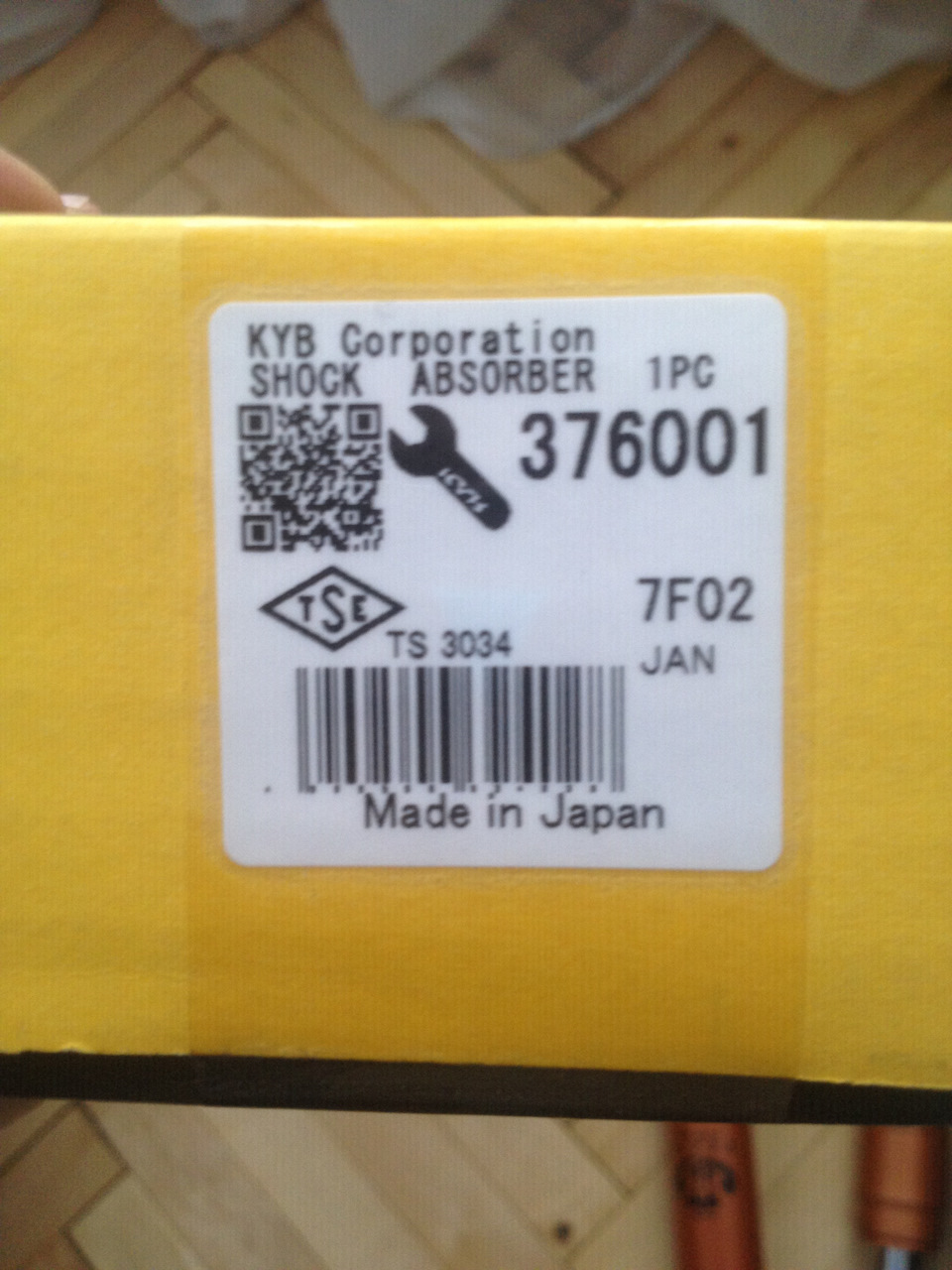

Kayaba UltraSR 376001 у

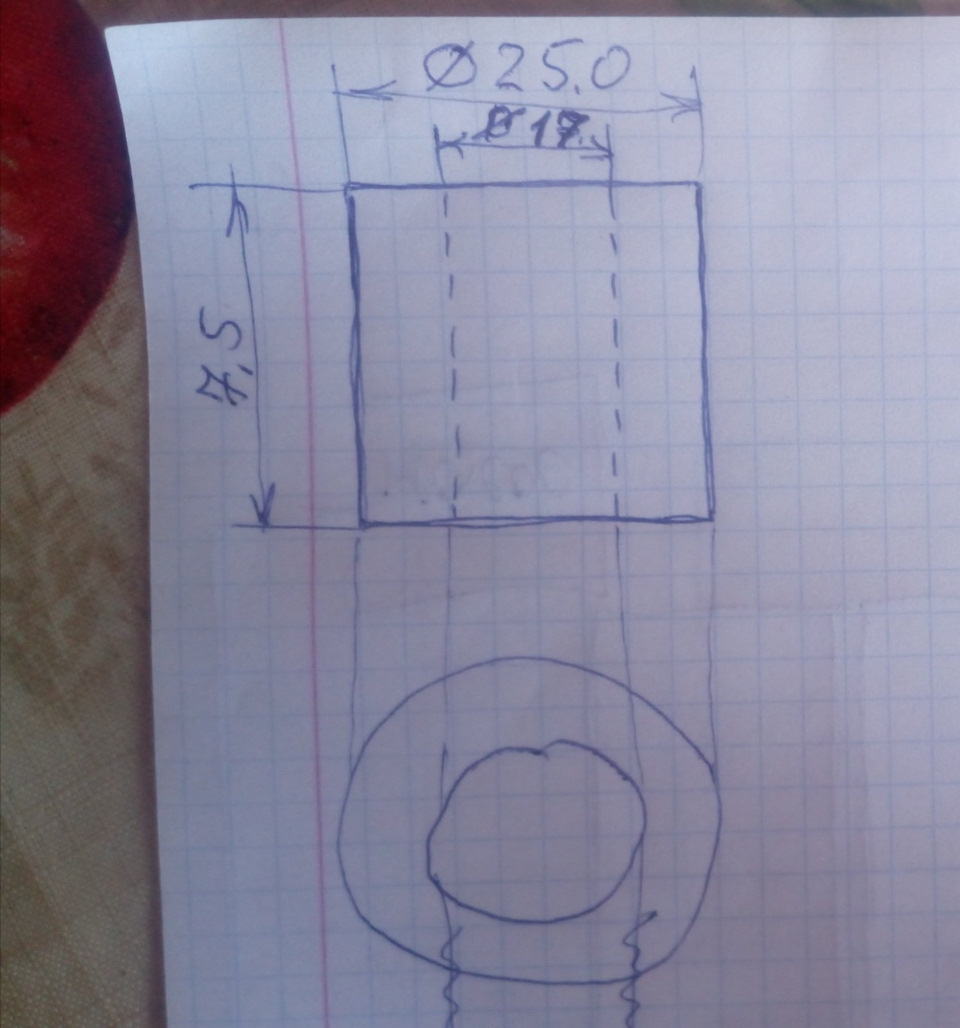

У рідного опорника посадковий діаметр 15мм. Тому виточив втулочку яка одягається на шийку і служить опорою для опорника)).
Але це всі тимчасові заходи поки не знайду відповідний опорник з посадковим на 17мм.
дистанційна втулка під опорник

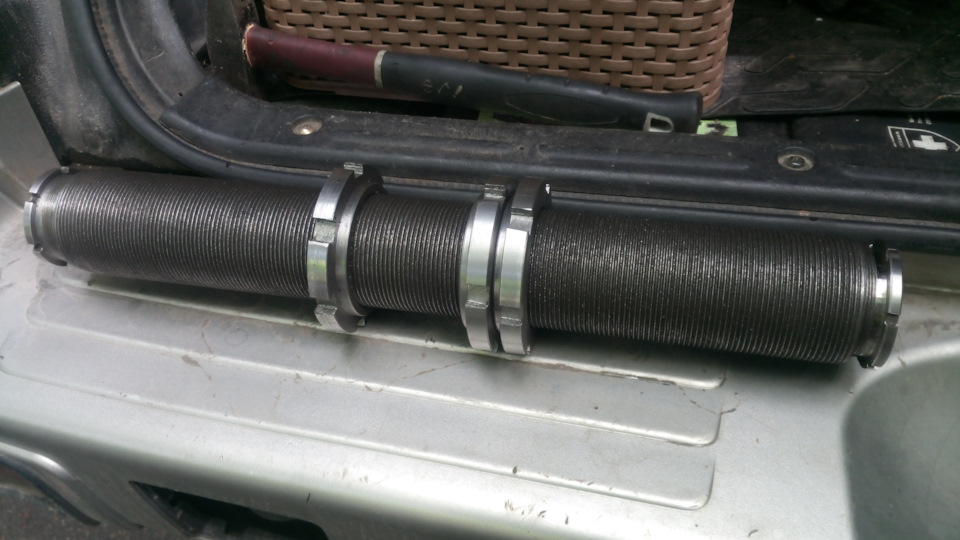

зовнішнє різьблення М60х2; внутрішні різьблення М50х1, 25
Різьбова колона з гайками та заглушками

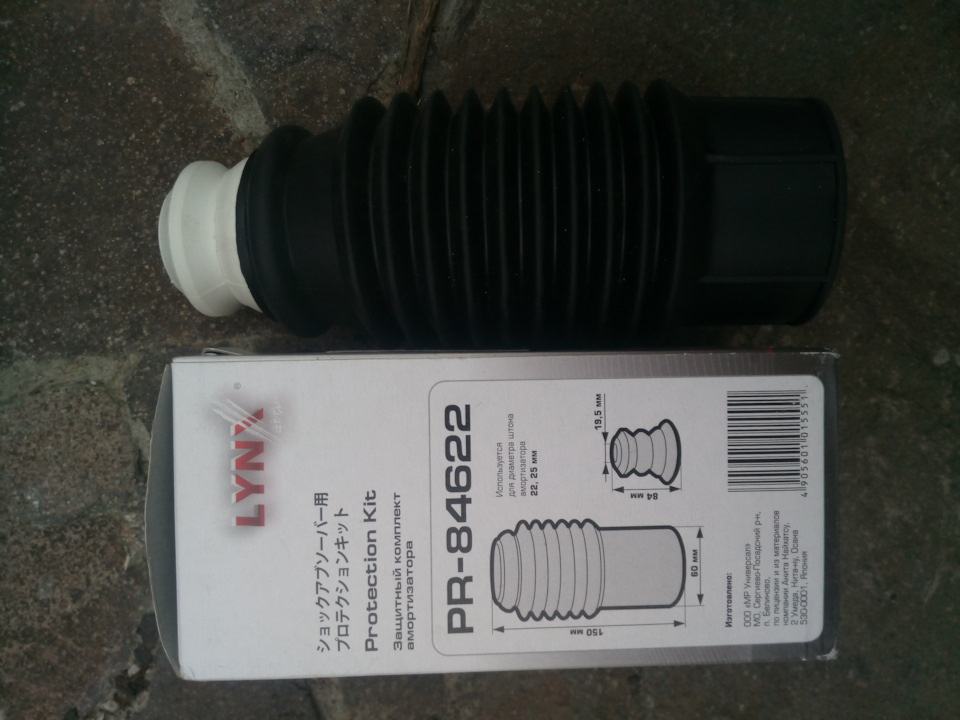

Пильник узяв Lynx PR84622, але використав тільки гармошку, відбійник узяв ВАГівський і вкоротив його навпіл, вийшов приблизно 20-25мм.
Пильник і відбійник Lynx PR84622VAGівський відбійник
Нарізка…не ковбасна))
Заготівля під "черевик":
кругляк 80х150мм. Або тостостінна труба 80х13х150мм. Прихопив перед проваркою Токарка після гальваніки Підібрав стоєчку Примірка Примерка Примерка Примерка Як бачимо, при вивішеному колесі із-за збільшеного ходу стійки і не дуже вдалої конструкції "черевика" його п'ята лягає на піввісь, найпростіший варіант позбудеться цього відпилити шматок п'яти "черевика" або жертвувати ліфтом і опускати ще більше підрамник, я пішов першим шляхом. Зв'язку з цим казусом є задум переробити "черевик" так що б не займатися цією нісенітницею (підпилюванням) і змінити трохи кріплення "черевика", але це буде вже реліз №2.
Під захистом 28см.
під балкою роздатки 38см
Слава Україні!
