8. Оповідь про те, як я Webasto воскресав. Частина 2 (ремонт плати)

Взагалі за результатом першого тижня ремонту у мене на столі лежалодві вебасти, одна мертва і іржава, друга майже нова на вигляд, алез неробочою платою. Полазивши трохи в інтернеті, дійшов висновку, що Діагностувати плату можна і в домашніх умовах і найголовніше, щодоріжка вже протоптана давним давно, як виявилося для цих цілейдосить OBDII шнурка, 12 вольтової лампочки, джерела живлення 12В ікількох крокодилів. — дай Бог тобі здоров'я, ти навіть не уявляєш, як полегшив мені життя. Якщо дуже стисло і коротко — плата вебастивідповідає за працездатність кількох ключових компонентів, необхідних для неї. Повноцінного функціонування, а саме:
— Нагнітач повітря (двигун вентилятора повітря, необхідногодля горіння)
— Насос, що дозує( подача палива)
— Вентилятор автомобіля (тут особливо щось писати сенсунемає)
— Штифт розжарювання (він же датчик полум'я)
— Циркуляційний насос (ганяє антифриз)

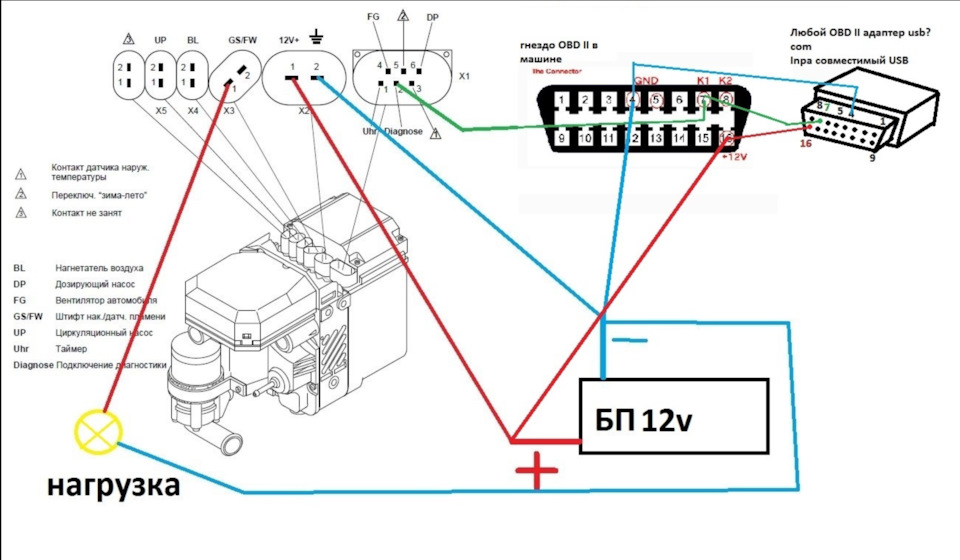

Якщо хоча б один із компонентів повноцінно працювати не буде -Вебаста в процесі роботи переходить в аварійний режим, впадає вкому так би мовити і вже після цього запустити повторно її можнатільки стерши всі помилки в блоці STH. По софту необхідно матидрайвер на шнурок OBDII та оф софт для діагностики - Webasto TermoTest. Так як у мене встановлений BMW Standart Tools — повторновстановлювати драйвер на шнурок не довелося. Крокодили на 12В, землю та діагностичний роз'єм, плюсовий провід з лампочкоюпідключаємо на будь-який із зазначених вище компонентів. ЗапускаємоWTT та встановлюємо зв'язок із нашою вебастою. Якщо все зробилиправильно, плата повинна вийти на зв'язок, після чого можнаприступати до тестів. Тестувати необхідно кожен компонент окремо, відкриваємо в WTT пункт перевірки, вибираємо тестований компонент, коли натискаєте кнопку пуск - лампочка повинна загорятися (дляштифта розжарення - моргати з певною шпаруватістю), тим самим вимодулюєте ситуацію, ніби плата сама подає харчування на цей контур.В принципі — в інтернеті є купа мануалів як використовувати WTT (якприклад), тому зупинимося на найголовнішому, що ми збираємосятестувати? Нам потрібно перевірити кожен з контурів, вказаних насхемі зверху. Вихідний стан - після того, як подали харчування, алене включили тест на комп'ютері — лампочка повинна бути вимкненоюі загорятися виключно на момент емуляції сигналу Якщо увихідному стані лампочка у вас горить — мої вітання, контур у васне робочий і з великою ймовірністю у вас десь у ланцюзі несправнийелемент. Вибравши вільний вечір і розкривши в цілому короб з платоюз ікса зрозумів, що візуально вона в ідеальному стані, принаймні -на знижку нічого не виявив, а ось тестування плати показало, щоконтур, що відповідає за нагнітач повітря, - пробитий і отримуєхарчування завжди, з моменту як на плату приходить 12В. Причому всіінші контури на платі працювали справно, але навіть локалізувавшипроблему, що робити далі я не знав, бо схеми цих плат у відкритомудоступі я не знайшов.
гугла - зрозумів, що ці плати бувають двох режимів запуску, черезсигнал, що управляє, який приходить на плату або ж відразу відподачі 12В. Припустивши, що на платі з ікса саме такий варіантзапуску "по подачі напруги", а отже, можливо, плата справна і їйдостатньо було б залити правильну прошивку, яка швидше за всезалита на мою плату з 39тки. Підключаю до стенду свою плату інапрочуд — вона відповідає, у ній не працювало майже все, що тількимогло не працювати, але сама плата відповідає і визначається, отжетепер треба зрозуміти, чи реально якось злити прошивку зплати.

Далі знову гугл, дивимося, і дізнаємося, що зробити дамп дужепросто причому знову ж таки за допомогою Вебасто термо тестсофтини, тільки необхідно перевести її в інженерний режим.Схрещуємо пальці і починаємо зливати дамп з мертвої плати, післячого зливаємо дамп з плати з іксу, порівнюємо їх і виявляємо, щодампи досить сильно відрізняються, а отже заливаємо дамп з 39тки наікс. Натхнений усіма такими припущеннями запускаємо не робочийраніше контур на платі ікса з потрібною нам прошивкою і ... Нічогоне змінюється, отже теорія неправильна і все ж таки на платі десьзгорілий елемент. У цей момент розпачу не було межі.

Залишалося 2 варіанти, або продзвонювати в сліпу кожен компонент ісподіватися, що знайдеться щось, що докорінно відрізнятиметься засвідченнями від решти, чи шукати рішення далі в того, хто явнорозумніший за мене, тобто. У гугла. І знову успіх, виявилося, що наодному із сайтів знайшлася людина з такою ж проблемою як у мене, яка до того ж не полінувалася описати суть проблеми.

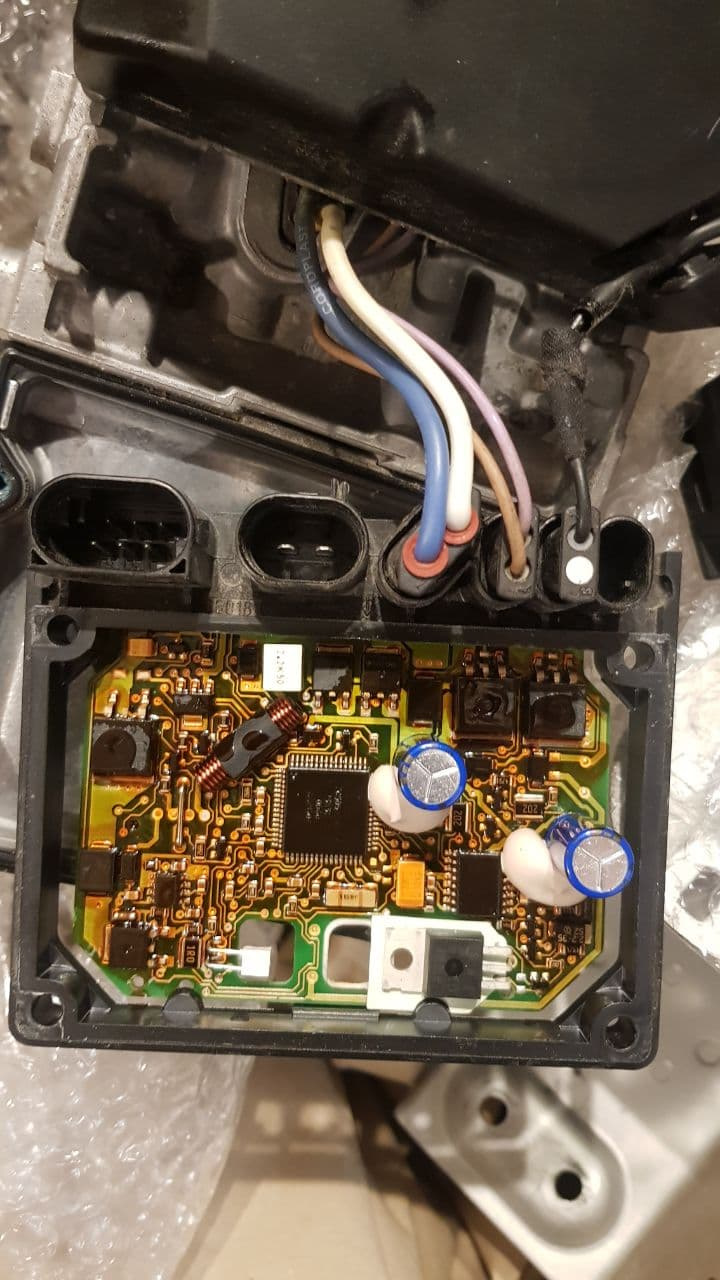

Виявляється білий компаунд, який залитий відразу біля двохсиніх конденсаторів на платі виконує собі роль такої собі термошубита опору, які знаходяться під цим компаундом часто вигоряють черезнадвелику температуру. І таки так, відколупавши шубу і продзвонивширезистори, був виявлений пробитий гаденя.Опір якого мав бутиблизько 4.7 кому. Але показував він явно непристойні значення.Отже, проблема як мені здавалася знайдена, залишалосявсього-нічого, знайти такий же опір і замінити пробите.Ускладнювалося все тільки тим, що паяльник у руках тримав разів 10, на дворі йшла 3-я година ночі і я навіть не уявляв, де знайти такийопір і як випаяти звичайним паяльником смд компонент.

Пораскинув мізками згадав, що в мене лежить убита в мотлох мояплата з вебасти, де цей же елемент показував справні 4.7КОм. Втім, зі страхом в очах але все ж таки перепаяв опір і при включенніхарчування - лампочка нарешті згасла! На наступний ранок знову везукотел на стенд і - перемога, він проходить весь цикл роботи тасправно відключається. Радості не було межі, а НСВ у той моментвилетіло в космос. Чи варто було гра свічок? Так, окрім заощаджених120 баксів на платі ще й навички деякі набув, хоча зізнаюся — булострашно, що плату за простим спалем, зате тепер насолоджуюся теплому мінусову температуру.

PS Обов'язково, коли збиратимете вебасту - накрийте верхчим-небудь, інакше працювати вона у вас буде в кращому разі рік, кілька дощів, знову залита плата і привіт ку-ку, знову потрібноплату шукати. Свою накрив вирізавши кожух з 5л пляшки, вона прямояк цілісний кожух вийшла. Ось такий вийшов на багато літер, арозписати все вирішив тому, що саме такий же допоміг мені заощадититрохи грошей, можливо і мій комусь буде корисний, але ценеточно)
Витрати:
— Тест вебасти на стенді 200 грн
Усім добра та доброї ночі

"
