Паралельно з покупкою запчастин для гбц, була загвоздка (для мене) зрозрахунком СЖ,
яке зж вибрати? який об'ємом лунок поршня і камери згоряння гбц?
зараз за одне і перевіряю ще раз, чи правильно зробилипрокладку)
мета розрахунку - знайти висоту прокладки або хоча б об'єм, щозалишився в кільці прокладки (Vпрокладки) при заході поршня увмт (якщо поршень випирає з блоку при ВМТ)
або об'єм у прокладці + об'єм у блоці, що залишився вільним при ВМТ (якщо є недохід поршня до верху блоку)
/>
Далі підуть нудні розрахунки, можна переходити відразу до "резюму" )
назвемо цей обсяг Vпрокладки, незалежно від того, є недохід абостирчання поршня. Для початку розрахуємо об'єм циліндра на новійшпг
точний об'єм циліндра V = S*h = pi * r^2 * h
S = pi * D^2/4 = pi * 86^2/4 = 5809 mm^2
Vц = 5809 * 89.6 = 520486.4 mm^3 = 0.521 L
залишилося найскладніше)
СЖ = (Vц + Vкс ')/Vкс '= Vц/Vкс' + 1
СЖ = Vц/(Vкс + Vпрокладки + Vвиїмки_в_Порш) + 1 ---> СЖ - 1 =Vц/(Vкс + Vпрокладки + Vвиїмки_в_Порш) ---> Vкс + Vпрокладки +Vвиїмки_в_Порш = Vц/ (сЖ - 1) --->
Vпрокладки = Vц/ (сЖ - 1) - (Vкс + Vвиїмки_в_Порш)
і тут є Труднощі, точної інформації за обсягом кс в гбц не знайшовлунки в поршнях нібито 6 куб для м50б25 ванос або безванос непам'ятаю, прикинув, що у мене на Опель поршнях приблизно тежсаме
від Костіна дізнався, що Vкс = 30 куб см, нібито він проливав. '=Vц/ (сЖ - 1) = 2494/6/(10-1) = 416/9 = 46 см куб
з них ~6 см куб Vвиємки_в_Порш, залишається 40 см куб, не відомоскільки недоходу \ випирання у м50б25 безванос. Якщо взяти щопоршень підходить у нуль, то Vпрокладки = pi * 84 * 84/4 * 1.75 =5541 * 1.75 = 9698 мм куб = 9.7 см куб
прибрати з 46 - 6 - 9.7 = 30.3 см куб = Vкс ... Хм (такому разісходиться) з інформацією від Костіна, якщо прийняти, що безваноспоршень йде рівно по краю блоку в ВМТ. Тоді я не був у цьомувпевнений. Загалом, припустимо, у нас є всі дані для розрахунок Vпрокладки під певну СЖ, наприклад під 11 V прокладки = 521/(11 - 1)- (30.3 + 6) = 52.1 - 36.3 = 15.8 куб см = 15800 мм куб
висота з цього об'єму = 15800/5808 =2.72 мм
ого) така висота повинна бути між поршнем ВМТ і початком камеризгоряння
< /
+ Довжина шатуна + компресійна висота поршня = 75/2 + 135мм + 38, 2мм = 37, 5 + 173, 2 = 210, 7 мм
однакові, значить недоходу не повинно бути. Не пам'ятаю як, перевірив на своєму блоці б.В. Який купив для будівництва, можливо, по фото подивився. Недоходу начебто не виявив значить у мене блок210.7 мм
висота ШПГ на опель поршнях = 89.6/2 + 135 + 30.45 = 210.25 мм

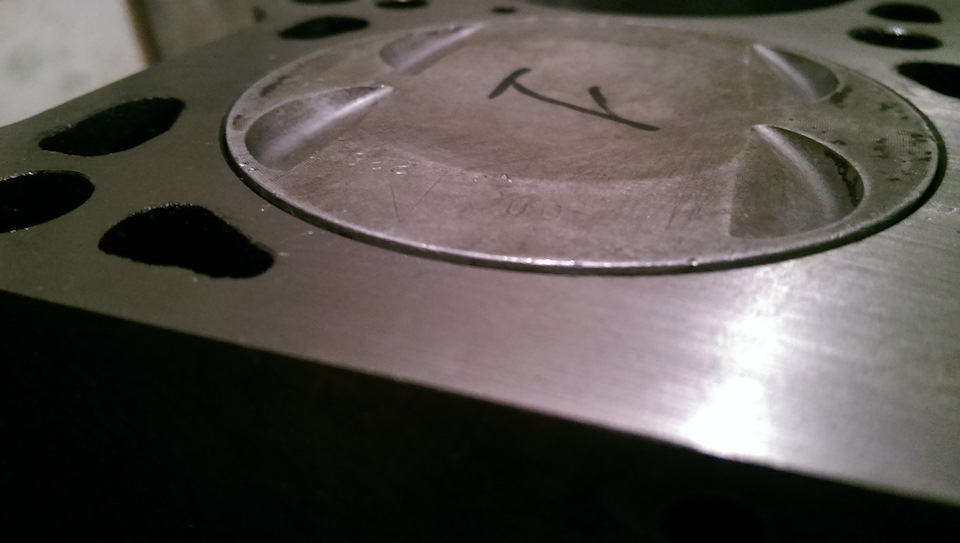

за ідеєю має бути недохід у 0.45мм, але чомусь опель поршеньстирчить над блоком на 0.5-0.8 mm… на моєму фото
< /Як у теорії порщень не доходить на 0.45 мм, а в реалі стирчитьна ~ 0.5-1.0 мм? Це мене турбувало))
чи блок нижче ніж 210.7мм, чи то Опел x30xe поршень Компр Висотане 30.45, або спец рельєф опель поршня або?
< /Поки я шукав інфу в про блок і тд, Костін сів і вирахував засвоєю висоту прокладки на 2мм і замовив у себе в Харкові в якійськонторі.
він радив зробити 11.3-12 для крутильного мотора на дроселях під 98бенз, як би все правильно), якщо будувати двиг відразу підкрутильний з онлайн налаштуванням ітд. Я ж хотів спочатку підкинутитільки низ, тому хотів ступінь 11-11.3, як у s50b32
Сподіваюся Костін врахував мої побажання і зробив 2мм висоту під11-11.3 СЖ)
з моїми розрахунками, звичайно, не сходилося, а після виступупоршня замість недоходу я взагалі зажурився)) Через рік мені все жтаки цікаво, яка зж вийшла
висота порожнього об'єму має бути 2.72мм (вище порахував) для СЖ11
за ідеєю, якщо прокладка 2мм, то недохід має бути в 0.72мм
У теорії у мене недохід в 0.45 (210.7-210.25) і тоді виходить 2.45мм порожнечі = 14230 мм куб, тоді Vкс = 14230 +30300 +6000 = 50530мм куб
СЖ = 521000/50530 + 1 =11.31
Во! ось так напевно Костін зробив 2мм прокладку, думаючи, щонедохід в 0.45 млин може бути недохід реально такий, а це простопоршень такої форми, стирчить і там не лунка, а горби), але все однощодо м50 поршнів, він сильно вже впирає і зменшує Vкс'якщо насекунду уявити, що поршень стирчить над блоком на ~0.8мм (якна фото), тоді можна порахувати реальну СЖ двигуна, щозбирається))
залишок висоти 2-0.8=1.2 мм це Vпрокладки = 6970 мм куб, Vкс' =6970+30300+6000=43270 мм куб
тоді СЖ = 521000/43270 + 1 = 13.04 )))) )
воу воу воу
без низьких уоз, упорскування водо-метанолу, або пропилів напоршнях не обійтися.
сподіваюся розрахунки, що базуються на теорії в недохід 0.45 доблоку (сЖ=11.3), виявляться вірними)))
Резюме
За підсумком є 2 варіанти СЖ:
1) що базуються на теорії в доход 0.45 до блоку (сЖ=11.3), виявляться вірними )))
2) поршень, що стирчить (на фото) на ~ 0.8мм (сЖ = 13! )
> Може є думки, як може стирчати ШПГ з блоку на Opel x30xeпоршнях вреалі, за теоретичних підрахунків недоходу в0.45мм?
