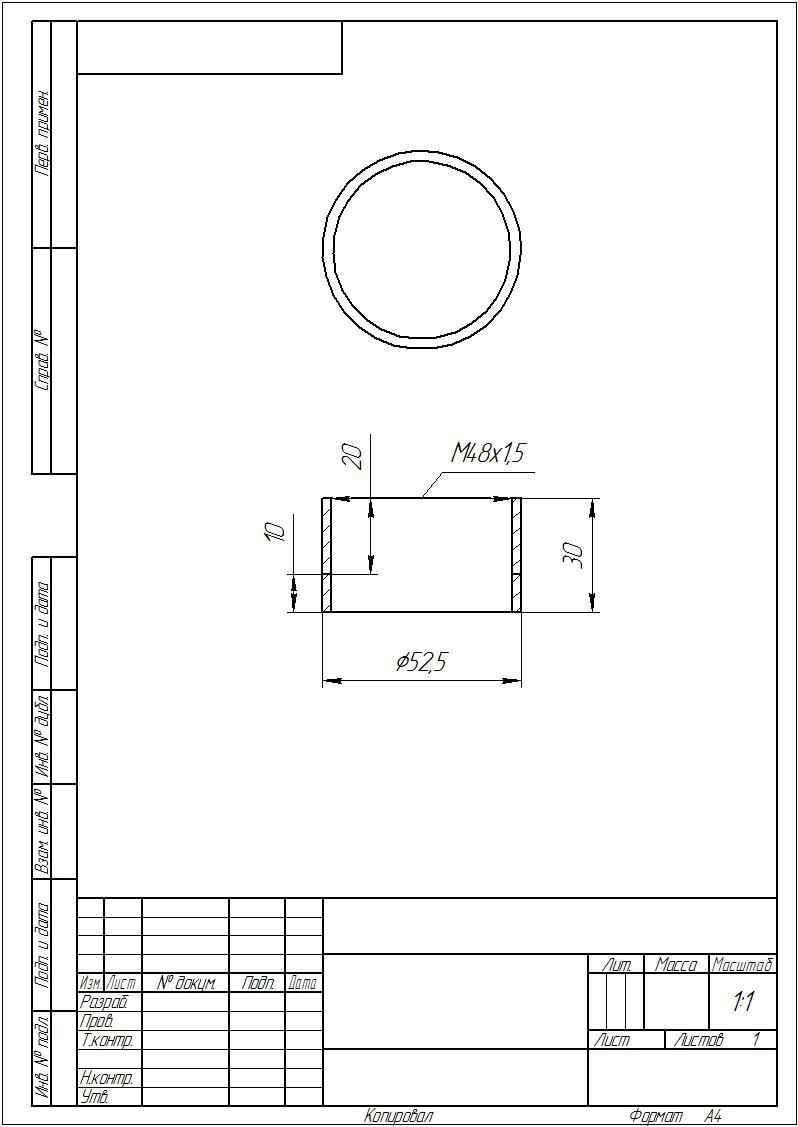

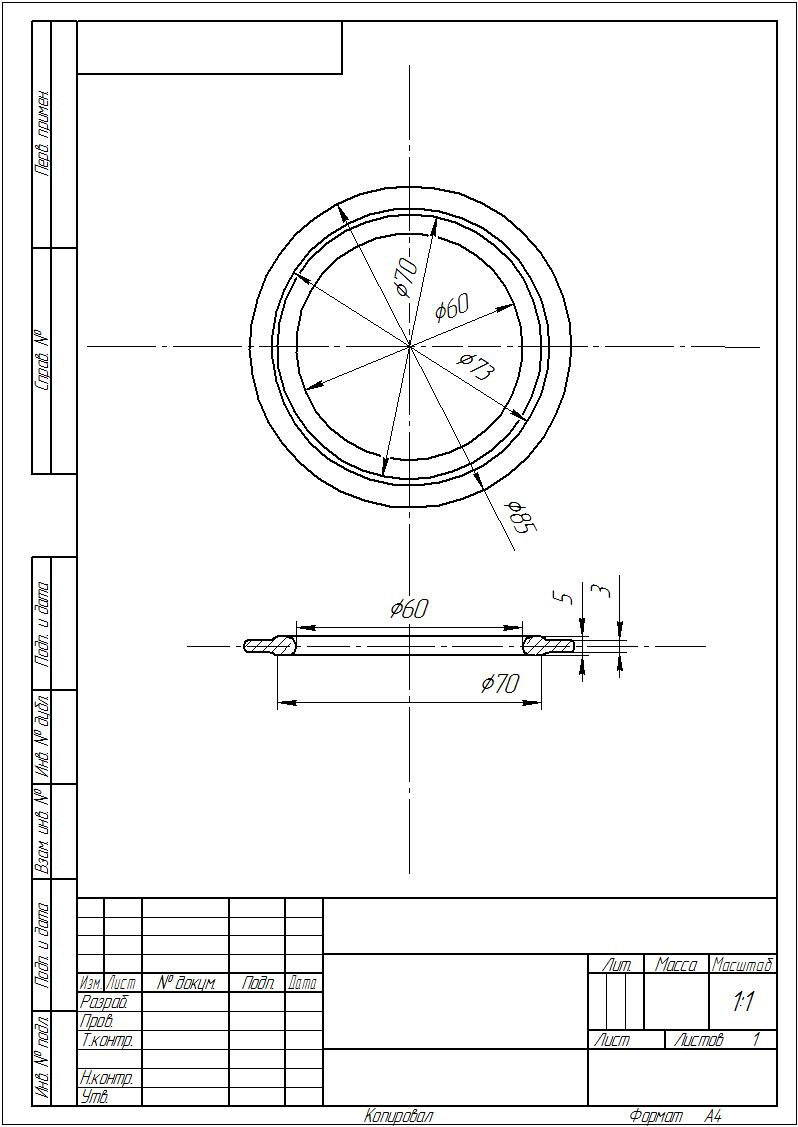

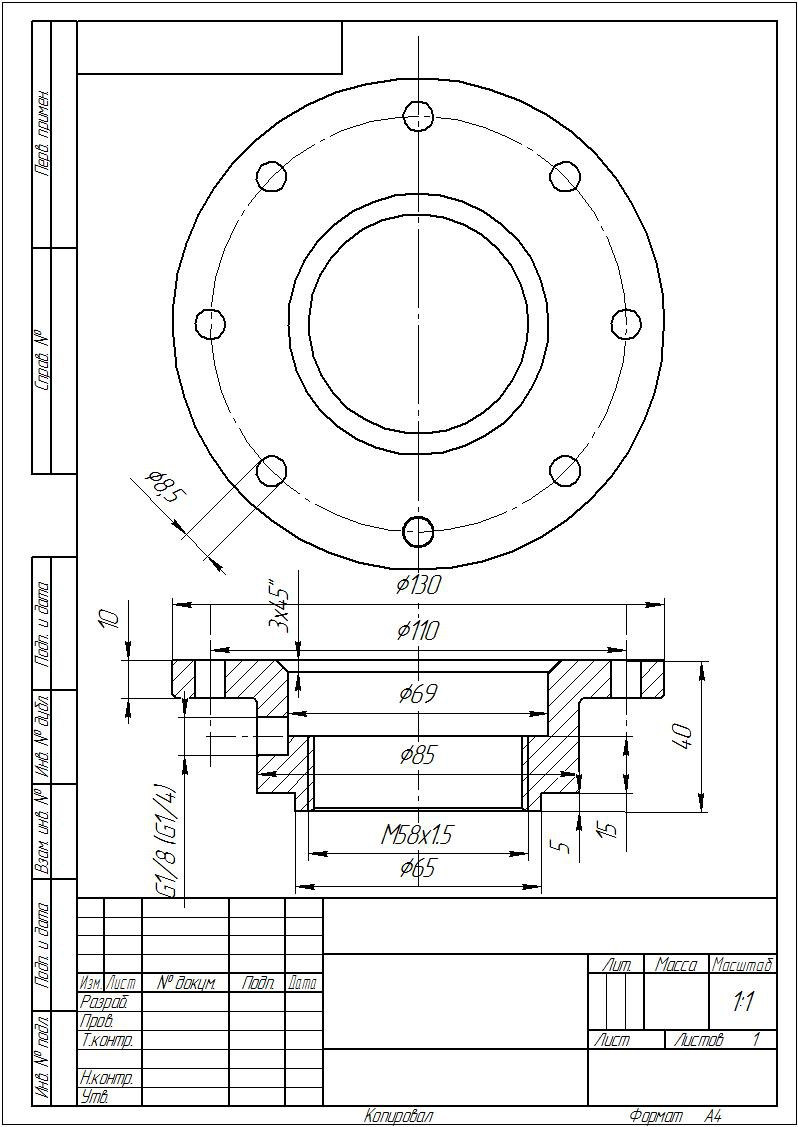

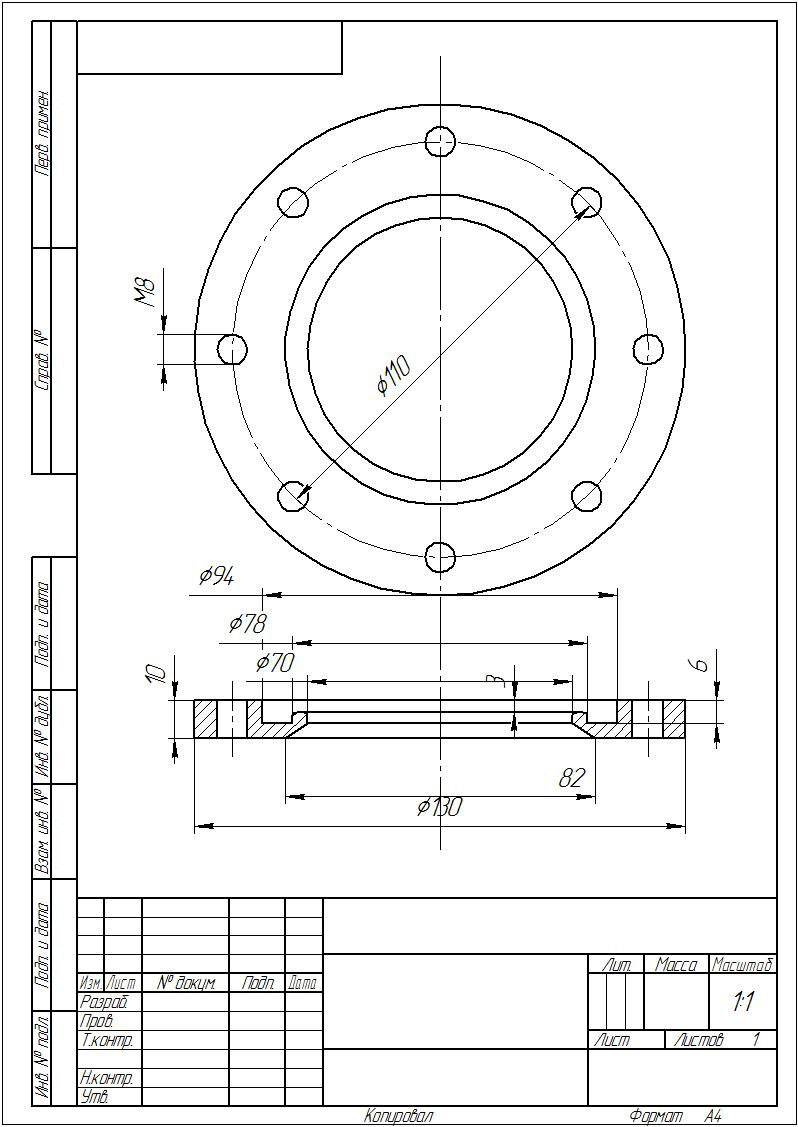

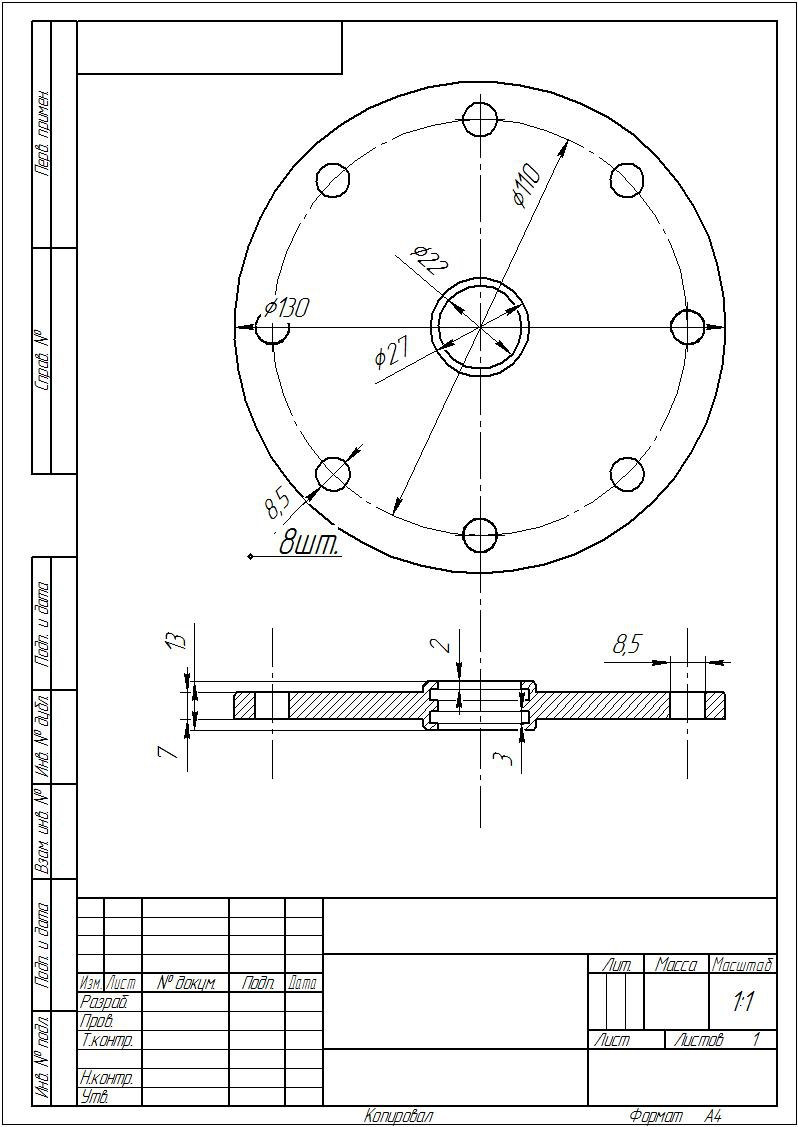

Доброго часу доби. Загалом з моменту написання статті про пневму, отримав пару питань з приводу тих самих креслень з яких можназробити "брекіти" для рубен. Відразу обмовлюся, я поставив свою машину на ходову спереду від е36325, ззаду е36 323ti compact.Всі вони під 6 котлів зрозуміло, значить передні стійки 51мм. І я вніс свої корективи, до того ж, язробив під себе гайку, що закручується, для того, щоб не розбірнастійка раптом стала розбірною. 2109. Знову ж таки, креслення не професійні, є свої нюанси, але будь-якийтямущий токар, який їх побачить зрозуміє якась деталь до чого і вякому допуску її потрібно робити. Як заготівлю я порадив би використовувати сталь, а потім їїпофарбувати порошковою фарбою. Ось самі креслення.
Я думав зробити з алюмінію але це по-перше витратніше за матеріалом по-друге не знаю чи вистачить запасу міцності в навантажених вузлах. До речі за сталь запросили 4000 грн за комплект.
А сталь додаткового навантаження не надає по вазі на ті де вузли? Сталь вона ж ще не стійка до корозії, думаю для якісної обробки поверхні сталі витрати теж не будуть малі, і ця корозія може заїдати бублики і з часом пропустить повітря. думка з цього...
Вага вийде як на звичайних стокових стійках із заводськими тарілками і пружинами. Значить зайвого навантаження з'явитися не повинно. Обробка порошковим фарбуванням обійдеться близько 20$. як після порошку, але теж не погано буде.
Коментарі7
а чому саме сталь? чому не алюміній?
Я думав зробити з алюмінію але це по-перше витратніше за матеріалом по-друге не знаю чи вистачить запасу міцності в навантажених вузлах. До речі за сталь запросили 4000 грн за комплект.
А сталь додаткового навантаження не надає по вазі на ті де вузли? Сталь вона ж ще не стійка до корозії, думаю для якісної обробки поверхні сталі витрати теж не будуть малі, і ця корозія може заїдати бублики і з часом пропустить повітря. думка з цього...
Вага вийде як на звичайних стокових стійках із заводськими тарілками і пружинами. Значить зайвого навантаження з'явитися не повинно. Обробка порошковим фарбуванням обійдеться близько 20$. як після порошку, але теж не погано буде.
Тоді я теж спробую, сподіваюся на лабраторних заняттях ці креслення заплатити на детальки (ще сподіваюся на порозуміння викладача 😀)
Круто! Верстат до якого я маю доступ на жаль має маленьку бабку для затискання цих деталей.
Умови для створення деталей є, справа залишається за малим, треба умовити прпедавателя))
