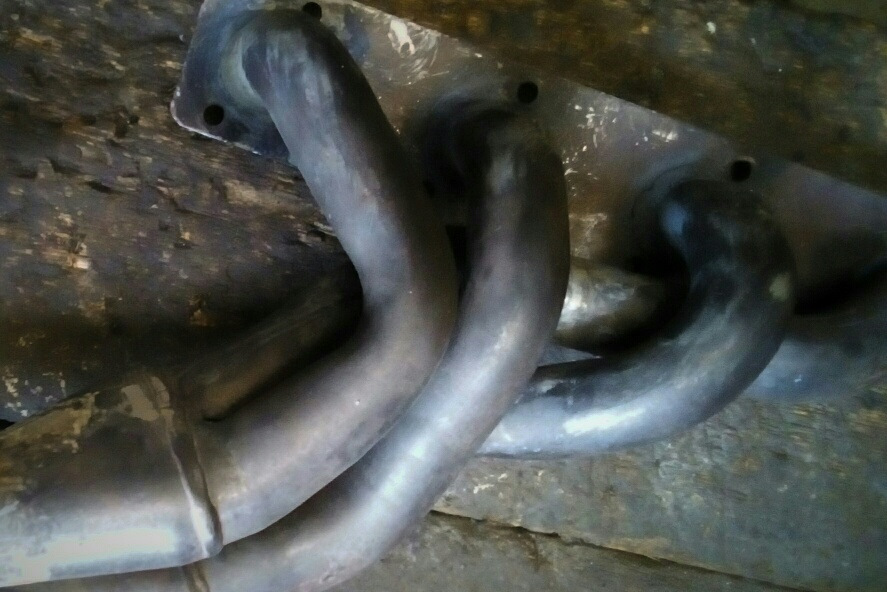

З фізики ми знаємо, що випуск в атмо, це дуже складна система, діаметри і довжини раннерів суворо підбираються під об'єм двигуна і потрібні обороти. Підпірки залежить і момент і коні.Занадто багато, як і занадто мало, це не завжди добре.Все треба робити грамотно під свої завдання, а не ліпити все підряд. І 4-1 система тільки під злючі вали підходить, там вона себе розкриває, компроміс - низькі і середні оберти, їх немає, тут система 4-2-1 неперевершена. І хто б що мені не говорив). У мене ніби мотор і вал відповідали системі 4-1, але мені потрібні були середні.Так ось, почитавши про колектор м42, а точніше про його еволюцію від раннього е30 і того що стояв на м42 (або м44) е36 я зрозумів, що він зроблений грамотніше із заводу, не ідеально, але розбіжність у приймальних трубах не дуже велика, але це можна (і потрібно! ) підправити (я скорочував раннер першого і збільшував четвертого циліндра). Зате немає проблем з нудною підгонкою і згином, якщо морочитися виготовленням колектора "з нуля" + немає цієї великої кількості зварних швів. Треба було зробити швидко, дешево і, головне, сердито.

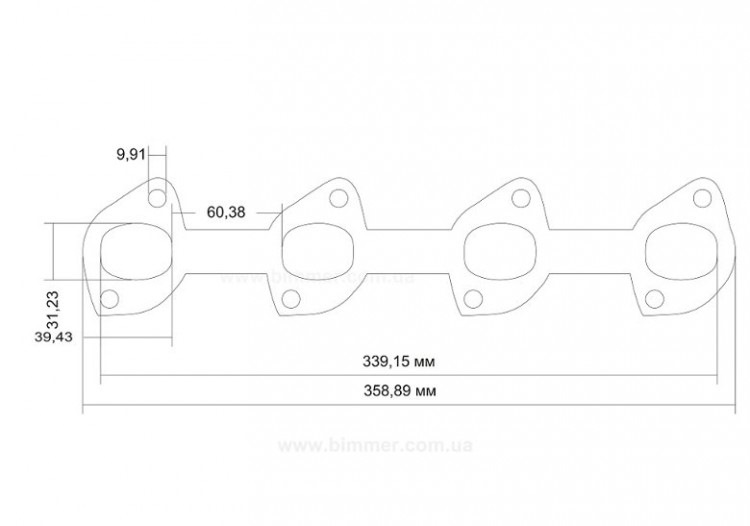

Основне завдання - перехідна пластина м10, це основа, благо одна добра людина допомогла, дякую йому. Пластина була взята "дорослої" товщини - 10мм.
Завдання номер два - припасування, так як міжцентрова відстань м10 більше ніж у м42, та й раннери треба вирівняти по довжині.
От, що я наміряв спочатку зрізавши фланець м42:
1 - 38 см.
2 - 37 см.
3 - 32 см
4 - 29 см.
Після різання/варіння вийшло:
1 - 37 Див.
2 - 37 см.
3 - 32 см
4 - 32 Див.
Випереджуючи висловлювання та чужу опонентуру, що, мовляв, це все одно не рівнодлінник, я відповім наступне:якби була система 4-1, то так, не рівнодлінник. Але ми маємо 4-2-1 і маємо нюанс. Циліндри не дарма зібрані попарно 1-4 та 2-3, це називається інтерференція (інтервальність між імпульсами спалахів у циліндрах), у сантиметрах у нашому випадку це:37+32 та 37+32. Послідовність запалювання 1-3-4-2, відповідно при рівній довжині труб штанів при досягненні та наповненні вихлопними газами основної вихлопної магістралі все виходить відносно вирівняти., основний вихлопний труби - 51 см.
Думав, це буде прохідний варіант, коли небудь зроблю тру рівнодлінник за розрахунками. Але немає нічого більш постійного, ніж тимчасове.
У результаті я поставив його і забув. Катаючись із 2013-го з цим павуком, я не маю нарікань до нього. Він працює:дуже впевнені середні та високі обороти. Думаю, коли інженери в Баварії допрацьовували колектор на м42, впевнений, вони, далеко не дурні люди, знали, як це зробити грамотно. Все колись, кимось, було вже зроблено до нас.
Дякую всім, хто дочитав. .

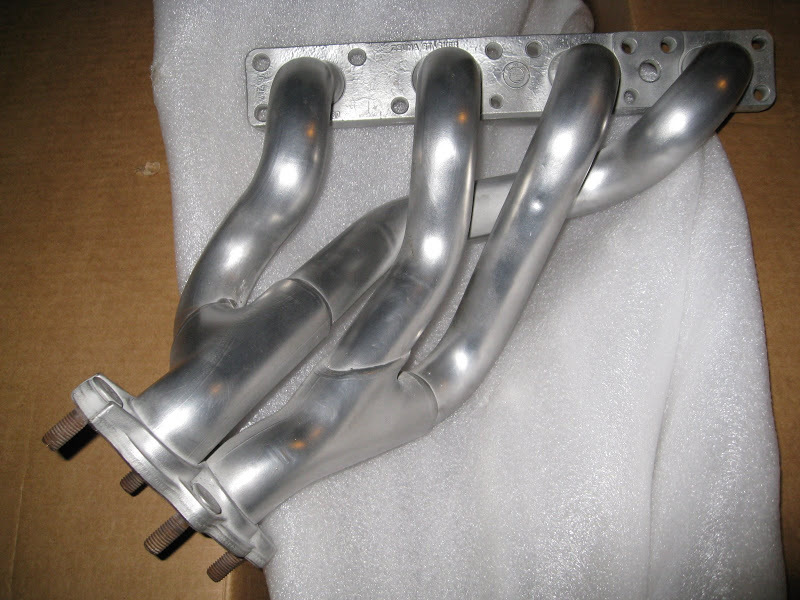

це ранній колектор м42 е30 вже перероблений під м10, але він нічим, його пропускаємо. Зверніть увагу на різницю в довжині раннерів і буде зрозуміло чому. Це від м44, теж начебто кандидат, але він не встане як треба ... Згин труб трохи інший. Це з м42 з піпзиками для вимірювань суміші по циліндрам, це і є НАЙКРАЩИЙ варіант. Я взяв такий самий, але без піпзиків. Діаметр раннерів - 38мм. Піде!

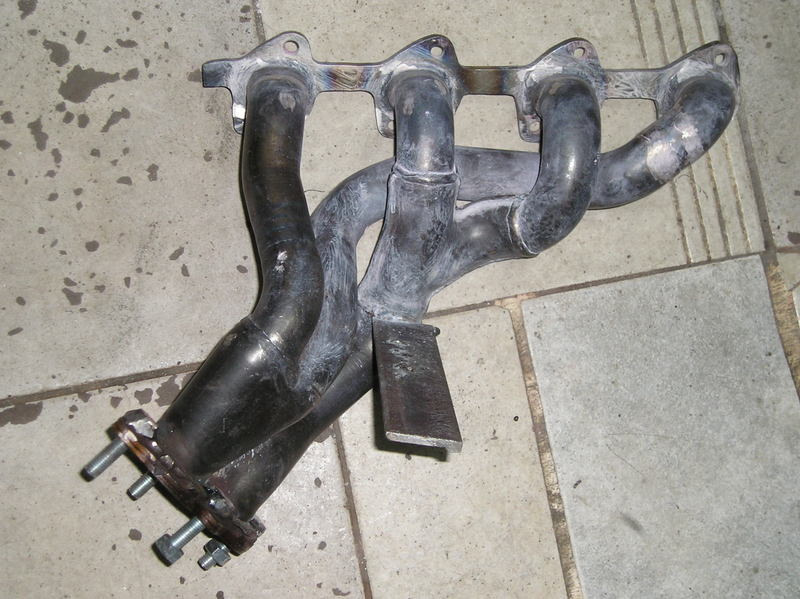

10 мм. Фланець м10 підганяємо не поспішаючи тільки потім обварюємо грієм, відпускаємо, щоб не було тріщин, залишаємо повільно остигати. Тут видно як і наскільки підганялися 1 і 4 раннер. Вийшло 37 і 32 див. Було 38 і 29. Перехід на штани - фінальний варіант - початковий варіант, потім переробив, додавши довжину 4 раннеру 3 см. Олією, щоб не іржавіла пластина на моторі

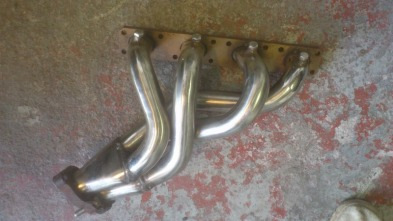

а ось і він, ідеальний, зворушливий і неповторний… довжина раннерів 420 мм, діаметр раннерів 42 мм. Ціна вульгарна €595…
красивий і дуже складний у виконанні та гаражній імітації
Коллектор 4 в 1, діаметр раннерів 35 мм. Це мінімум під вал від фази 300. Чисто гоночний варіант, якщо і потрібні середні, то краще 4-2-1.Фланець м10 підганяємо не поспішаючи тільки потім обварюємо грієм, відпускаємо, щоб не було тріщин, залишаємо повільно остигати. Тут видно як і наскільки підганялися 1 і 4 раннер. Вийшло 37 і 32 див. Було 38 і 29. Перехід на штани - фінальний варіант - початковий варіант, потім переробив, додавши довжину 4 раннеру 3 см. Олією, щоб не іржавіла пластина на моторі
а ось і він, ідеальний, зворушливий і неповторний… довжина раннерів 420 мм, діаметр раннерів 42 мм. Ціна вульгарна €595…
красивий і дуже складний у виконанні та гаражній імітації
Коллектор 4 в 1, діаметр раннерів 35 мм. Це мінімум під вал від фази 300. Чисто гоночний варіант, якщо і потрібні середні, то краще 4-2-1.Фланець м10 підганяємо не поспішаючи тільки потім обварюємо грієм, відпускаємо, щоб не було тріщин, залишаємо повільно остигати. Тут видно як і наскільки підганялися 1 і 4 раннер. Вийшло 37 і 32 див. Було 38 і 29. Перехід на штани - фінальний варіант - початковий варіант, потім переробив, додавши довжину 4 раннеру 3 см. Олією, щоб не іржавіла пластина на моторі
а ось і він, ідеальний, зворушливий і неповторний… довжина раннерів 420 мм, діаметр раннерів 42 мм. Ціна вульгарна €595…
красивий і дуже складний у виконанні та гаражній імітації
Коллектор 4 в 1, діаметр раннерів 35 мм. Це мінімум під вал від фази 300. Чисто гоночний варіант, якщо і потрібні середні, то краще 4-2-1.









Коментарі(14)
Solaris13був 1 рік тому
Їжджу на Hyundai Accent Optima
Одеса, Одеська область
А якщо зробити ще одну перехідну плиту? щоб не варити. Гбц 8кл ж вже трохи ніж 16кл.
plvadавторбув 3 місяці тому
міжциліндрове у 8кл більше
BladeBaDбув 3 роки тому
Сум
LL0YDбув 1 рік тому
Їжджу на Daewoo Matiz АТ Лупоглаз і ще 1 машина
Харків, Харківська область
Марка сталі для пластини мають значення?
plvadавторбув 3 місяці тому
має, напевно, я не морочився, головне достатня товщина, щоб не повело, мені робили зі сталі легованої начебто, але краще нерж. звичайно
